Телекамера предназначена для регистрации и цифровой обработки непрерывных и импульсных изображений с выхода электронно-оптических камер, в том числе изображений, появляющихся в произвольные моменты времени.

Описание

ru-05m

zakazat

line168

Контактные данные

8 (800) 350 25 51 доб. 3612
8 (495) 665 52 91

Состав камеры
  • ПЗС телевизионная камера (ТВК) с объективом, разъёмом внешней синхронизации и USB интерфейсом (ТВК может питаться от компьютера);
  • компьютер (ноутбук);
  • кабель внешней синхронизации;
  • электрическая и оптоволоконная линия связи с компьютером;
  • программное обеспечение FastGlance.
Программное обеспечение

Возможности базового программного обеспечения FastGlance:

  • воспроизведение на дисплее всего записанного изображения или любого его фрагмента в выбранном оператором масштабе;
  • сохранение записанного изображения или последовательности кадров на жестком и съемном диске компьютера;
  • накопление изображения как на ПЗС матрице, так и программно в компьютере;
  • комбинирование изображения (сумма или разность последнего ввода изображения и записанного файла, сумма или разность 2-х файлов);
  • вычитание регулярных шумов и постоянного фона;
  • поворот полученного изображения вокруг центра кадра на выбранный оператором угол;
  • построение профилей относительной яркости (интенсивности) изображения в линейной шкале по выбранным оператором одному или двум горизонтальным (X) сечениям и по одному вертикальному (Y) сечению; при этом сечение может быть как в виде строки, так и в виде окна регулируемой ширины;
  • измерение ширины профилей относительной яркости на уровнях 0,1 и 0,5 от их максимума, а также интервалов, соответствующих нарастанию (или спаду) профилей между уровнями 0,1 и 0,9 (0,9 и 0,1);
  • измерение относительной яркости изображения в точке или зоне пересечения горизонтального и вертикального сечений c возможностью растяжки шкалы яркости в 1,5; 2; 2,5; и 3 раза; кроме того, есть опция, когда программа автоматически подбирает значение масштаба, при котором максимальное значение на профиле яркости составляет 0,9 от максимума шкалы яркости;
  • измерение скорости движения характерных фрагментов изображения, зарегистрированных с помощью электронно-оптических камер в режиме линейной и многокадровой развёртки изображения;
  • цифровая коррекция изображения (яркость, контраст и гамма);
  • коррекция фотометрических и геометрических искажений изображения, включая неоднородность коэффициента линейной развёртки;
  • воспроизведение изображения в серой (черно-белой), синей и многоцветной (псевдоокрашивание равноярких зон) палитрах;
  • сигнализация о превышении заданного оператором уровня яркости изображения; при этом в местах пересвеченных участков на черно-белом изображении и на изображении в синей палитре появляется красный цвет, а на изображении в многоцветной палитре – белый; на черно-белом изображении и на изображении в синей палитре указанную опцию можно отключать;
  • создание видеоклипов из изображений, зарегистрированных с помощью электронно-оптических камер в режиме многокадровой развёртки.

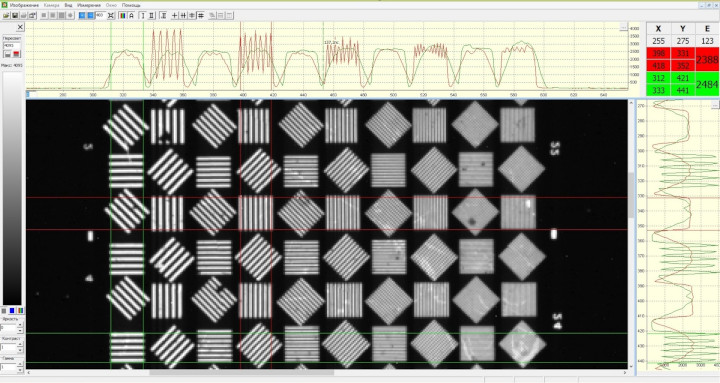

Пример использования программного обеспечения для измерения контраста изображения оптической миры

Рис. 1. Профили яркости элементов миры.

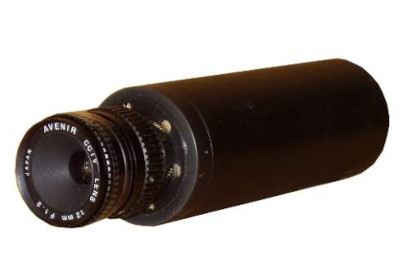

Рис. 2. ПЗС телекамера RU-05M с оптоволоконной линией связи с компьютером.

Условия эксплуатации
  • Влажность ≤ 80%
  • Температура 283 – 308 К
  • Давление 95 – 105 кПа
Основные технические характеристики

Параметры входного объектива:
- фокусное расстояние, мм
- относительное отверстие d/f, отн. ед.

16
1:1,6
Тип ПЗС матрицы
½’’ SONY ICX205AL
Размер ПЗС матрицы, мм
6,4 × 4,8
Размер пикселя, мкм
4,65 × 4,65
Число элементов, пиксель
1392 × 1040
Диапазон спектральной чувствительности, нм
400 – 1000
Пределы регулировки усиления телекамеры, дБ
6 – 36
Длина линии связи с компьютером, м:
- электрический кабель
- оптоволоконный кабель, м

≤ 5
≤ 100
Напряжение питания, В
5
Ток, потребляемый от источника питания, А
0,5
Диапазон рабочих температур, °C
-10 – +50
Чувствительность (освещённость на ПЗС матрице на длине волны 500 нм при коэффициенте усиления ~ 12 дБ и отношении сигнал/шум на выходе телекамеры, равном 1), фотон/пиксель
≤ 80
Пространственное разрешение на ПЗС матрице при контрасте 50%, п.л./мм
≥ 60
Режимы работы:
1. Непрерывный с возможностью одиночного и циклического ввода изображения и его обработки
2. Ждущий (с внешнем запуском)

+
+
Максимальная частота запуска, Гц
7,5
Сопротивление синхровхода, Ом
100
Линейный динамический диапазон при усилении 22,5 дБ и времени накопления 100 мкс, отн. ед.
320
Размеры, мм:
- длина
- диаметр

148
48
Масса, г
≤ 300

Комплект поставки

Наименование Кол-во Примечание
1 ПЗС телекамера RU-05М 1
2 Кабель внешней синхронизации 1
3.1 Линия связи с компьютером - электрическая (≤ 5 м) 1
3.2 Линия связи с компьютером - оптоволоконная (≤ 100 м) 1 Опция
4 Флэш-накопитель с программным обеспечением FastGlance 1
5 Ноутбук с установленным программным обеспечением FastGlance 1 Опция
6 Руководство по эксплуатации 1
7 Упаковка 1 Кейс
