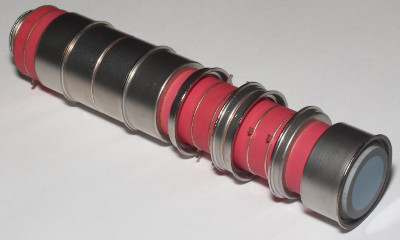

ЭЛЕКТРОННО-ОПТИЧЕСКИЙ ПРЕОБРАЗОВАТЕЛЬ ПВ-207

Металлокерамический электронно-оптический преобразователь предназначен для регистрации изображений быстропротекающих процессов в режиме линейной развёртки.

Описание

pv-207

zakazat

Имеет фотокатод S25, электростатическую фокусирующую систему, две пары пластин развертки изображения в двух взаимно перпендикулярных направлениях и люминесцентный экран на волоконно-оптическом диске.

line168

Контактные данные

8 (800) 350 25 51 доб. 3612
8 (495) 665 52 91

Основные технические характеристики

Тип фотокатода
S25
Диапазон спектральной чувствительности, нм:
≤ 200 – ≥ 850
Размеры рабочего поля фотокатода, мм х мм
≥ 6 × 6
Диаметр рабочего поля экрана, мм
25
Электронно-оптическое увеличение, отн. ед.
1,5
Пространственное разрешение на фотокатоде в статическом режиме, п.л./мм
≥ 35
Рабочее напряжение на фотокатоде (Uфк), кВ
≤ 10
Напряжение между ускоряющим электродом и фотокатодом, кВ
≤ 10
Предельное временное разрешение, пс
≤ 2
Чувствительность отклоняющих пластин при Uфк=10 кВ, мм/В:
- первая пара
- вторая пара

≥ 0,035
≥ 0,01
Размеры, мм:
- длина
- диаметр

229
48
Масса, кг
0,35

Дополнительно

ЭОП ПВ-207 это более совершенная металлокерамическая модификация ЭОП ПВ-206, которая будет использоваться, так же, как и ЭОП ПВ-206.Тематика разработки и применения ЭОП для пикосекундных камер с линейной развёрткой отражена в статьях [3, 4, 7, 8, 13, 14, 19, 24, 27 - 32, 38 - 47, 53 - 55, 57 - 60, 62 - 64, 68, 70, 77 - 79, 84] в разделе «Публикации»).
