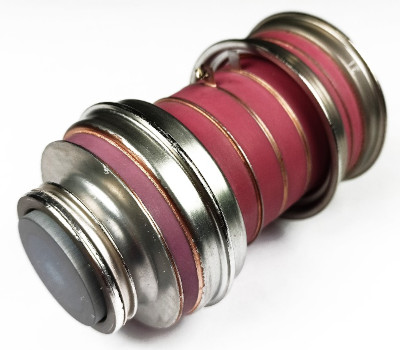

ЭЛЕКТРОННО-ОПТИЧЕСКИЙ ПРЕОБРАЗОВАТЕЛЬ ПВ-202

Металлокерамический электронно-оптический преобразователь предназначен для регистрации быстропротекающих процессов в однокадровом режиме и в режиме линейной развертки.

Описание

pv-202

zakazat

Имеет фотокатод S25 на волоконно-оптическом диске, электростатическую фокусирующую систему, одну пару пластин развертки изображения, микроканальную пластину и люминесцентный экран на волоконно-оптическом диске.

line168

Контактные данные

(495) 437 34 74

Основные технические характеристики

Тип фотокатода
S25
Диапазон спектральной чувствительности, нм
380 – 850
Максимальный коэффициент преобразования, Вт/Вт
≥ 5×103
Размеры рабочего поля фотокатода, мм
≥ 12,5 × 12,5
Размеры рабочего поля экрана, мм
15 × 20
Электронно-оптическое увеличение, отн. ед
1
Пространственное разрешение на фотокатоде в статическом режиме, п.л./мм
30
Рабочее напряжение на фотокатоде (Uфк), кВ
≤ 5
Чувствительность отклоняющих пластин при Uфк=5 кВ, мм/В
≥ 0,006
Предельное временное разрешение в режиме линейной развёртки, пс
≤ 50
Размеры, мм:
- длина
- диаметр

79
48
Масса, кг
0,15

Дополнительно

ЭОП ПВ-202 это более совершенная металлокерамическая модификация ЭОП ПВ-201, которая будет использоваться, так же, как и ЭОП ПВ-201 (см. статьи [28, 40, 58] в разделе «Публикации»).
