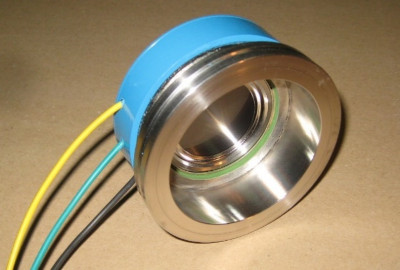

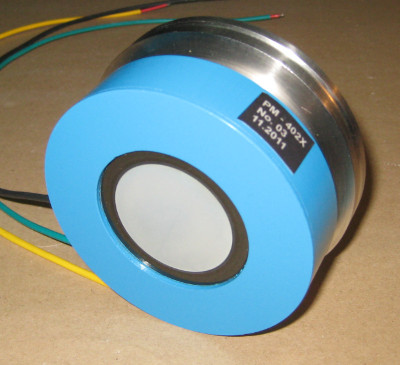

ПЛОСКИЕ ОТКРЫТЫЕ РЕНТГЕНОВСКИЕ ЭЛЕКТРОННО-ОПТИЧЕСКИЕ ПРЕОБРАЗОВАТЕЛИ РМ-401Х и РМ-402Х

Преобразователи предназначены для регистрации коротковолновых излучений в диапазоне от ультрафиолета до жёсткого рентгена, а также различных корпускулярных потоков – электронов, ионов и др. в статическом и в импульсном режимах работы.

Описание

pm-401x
pm-401x

zakazat

Содержат одну или две микроканальные пластины и люминесцентный экран на волоконно-оптическом диске.

line168

Контактные данные

8 (800) 350 25 51 доб. 3612
8 (495) 665 52 91

Основные технические характеристики PM-401X

Диапазон спектральной чувствительности, эВ
7 – 15 × 104
Рабочий диаметр, мм
25 или 40
Диаметр каналов МКП, мкм
12
Угол наклона каналов МКП, градус
6
Число МКП
1
Коэффициент усиления тока
≥ 103
Рабочий вакуум, Па
≤ 6 × 10-3
Люминесцентный экран
Люминофор P11 на волоконно-оптическом диске
Пространственное разрешение, п.л./мм
≥ 20
Темновой ток, А/см2
≤ 10-13
Максимальное напряжение на МКП в статическом режиме, В
900
Напряжение между МКП и экраном, кВ
≤ 4,8
Размеры, мм:
- длина
- диаметр

80
100
Масса, кг
0,75
Фланец монтажный вакуумный
Опция

Основные технические характеристики PM-402X

Диапазон спектральной чувствительности, эВ
7 – 15 × 104
Рабочий диаметр, мм
25 или 40
Диаметр каналов МКП, мкм
12
Угол наклона каналов МКП, градус
6
Число МКП
2, включенных шевронно
Коэффициент усиления тока
≥ 106
Рабочий вакуум, Па
≤ 6 × 10-3
Люминесцентный экран
Люминофор P11 на волоконно-оптическом диске
Пространственное разрешение, п.л./мм
≥ 20
Темновой ток, А/см2
-
Максимальное напряжение на МКП в статическом режиме, В
1800
Напряжение между МКП и экраном, кВ
≤ 4,8
Размеры, мм:
- длина
- диаметр

80
100
Масса, кг
0,75
Фланец монтажный вакуумный
Опция
