Блок предназначен для преобразования оптических импульсов, подаваемых в него по оптоволокну, в электрические импульсы для запуска различных регистрирующих устройств – электронно-оптических камер, осциллографов и др.

Описание

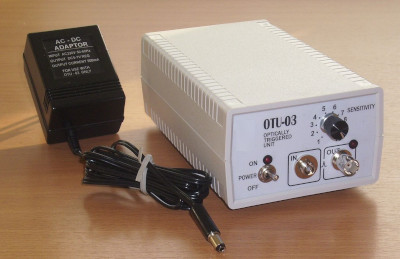

otu-03

zakazat

line168

Контактные данные

8 (800) 350 25 51 доб. 3612
8 (495) 665 52 91

Состав
  • лавинный фотодиод типа S5139 (Hamamatsu Photonics);
  • усилитель сигнала фотодиода и формирователь выходных импульсов;
  • источник вторичного питания с регулируемым напряжением на фотодиоде;
  • источник первичного питания – встроенный аккумулятор;
  • устройство зарядки аккумулятора.
Возможные области применения

Синхронизация различных регистрирующих устройств – электронно-оптических камер, осциллографов и др. с импульсными оптическими процессами в таких областях науки и техники, как:

  • физика ударных волн;
  • лазерная физика;
  • ядерная физика;
  • физика плазмы;
  • электрические пробои и разряды, как искусственные, так и естественные (молнии).
Условия эксплуатации
  • Влажность ≤ 80%
  • Температура 283 – 308 К
  • Давление 95 – 105 кПа
Основные параметры

Диапазон спектральной чувствительности, нм
400 – 1000
Длина волны, соответствующая максимуму чувствительности, нм
800
Диаметр фоточувствительной поверхности фотодиода, мм
0,5
Диаметр входной линзы, мм
1,5
Минимальная энергия запускающего импульса (Еmin) длительностью 30 нс (λ = 630 нм), фДж:
- при максимальной чувствительности блока (Еmin1)
- при минимальной чувствительности блока (Еmin2)

≤ 50
≤ 500
«Мёртвое» время при энергии запускающего импульса Е =10Еmin, нc:
- при максимальной чувствительности блока
- при минимальной чувствительности блока

≤ 30
≤ 35
Джиттер – периодическая нестабильность «мёртвого» времени при энергии запускающего импульса Е =10Еmin, нc
≤ 0,5
Параметры выходного синхроимпульса на нагрузке 50 Ом:
- полярность
- амплитуда, В
- длительность, нс
- время нарастания, нс

+
6 – 10
100 – 250
≤ 10
Напряжение питания от встроенного аккумулятора, В
6 – 9
Потребляемая мощность, ВА
≤ 3
Напряжение питания зарядного устройства частоты 50 – 60 Гц, В
110 – 220
Время непрерывной работы от аккумулятора, час
≥ 6
Время зарядки полностью разряженного аккумулятора, час
≤ 24
Габаритные размеры, мм
180 х 95 х 65
Масса, кг
≤ 0,4

Комплект поставки

Наименование Кол-во Примечание
1 Блок оптического запуска OTU-03 1
2 Руководство эксплуатации 1
3 Упаковка 1 Кейс
