Генератор содержит светодиод и предназначен для оперативного контроля работоспособности и проверки пространственно-временных параметров электронно-оптических камер с нано-микро-миллисекундными диапазонами разверток.

Описание

l-05m

zakazat

С помощью оборудования может осуществляться подсветка тест-объектов, щелей и поля кадра электронно-оптических камер, а также других объектов в непрерывном и импульсном режимах работы.

line168

Контактные данные

8 (800) 350 25 51 доб. 3612
8 (495) 665 52 91

Состав

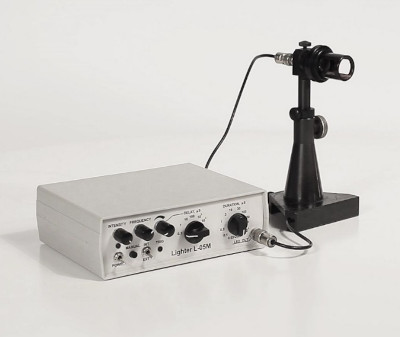

Генератор состоит из двух частей: блока управления и излучателя. Излучающим элементом является светодиод.

Принцип работы

Блок управления обеспечивает постоянный или импульсный ток через светодиод, находящийся в излучателе на конце тубуса, прикрепленного к штативу с изменяемой высотой. В тубусе находится линза с апертурой 18 мм. Расстояние между линзой и светодиодом можно плавно регулировать. При этом будет изменяться расходимость пучка излучения.

Условия эксплуатации
  • Влажность ≤ 80%
  • Температура 283 – 308 К
  • Давление 95 – 105 кПа
Основные технические характеристики

Длина волны излучения, нм
626 – 640
Диапазон регулировки постоянного тока светодиода, мА
5 – 20
Типичный диапазон регулировки непрерывной мощности излучения, мВт
0,04 – 1,25
Длительность прямоугольных оптических импульсов, мкс
0,03; 0,1; 0,3; 1; 3; 10; 30; 100; 300; 1000; 3000
Неравномерность вершины оптических импульсов, %
≤ 5
Типичные максимальные значения энергии / средней мощности оптических импульсов*, нДж/Вт, при длительности, мкс:
0,03
0,1
0,3
1
3
10
30
100
300
1000
3000
*Диапазон регулировки амплитуды импульсов ~ 8 – 10.

11 / 0,37
24 / 0,24
48 / 0,17
76 / 0,08
125 / 0,04
175 / 0,018
350 / 0,013
700 / 0,007
1500 / 0,005
5100 / 0,005
16000 / 0,005
Требования к параметрам импульсов внешнего запуска:
- полярность
- амплитуда, В
- длительность, нс
- время нарастания, нс
- максимальная частота, Гц

+
≥ 4 – ≤50
≥ 10
≤ 10
≤ 25
Диапазон регулировки уровня запуска, В
≤ 3 – ≥ 20
«Мёртвое» время в режиме внешнего запуска, нс
≤ 150
Диапазоны плавной регулировки дополнительной задержки оптических импульсов, мкс
0 – 0,1; 0,1 – 1; 1 – 10; 10 – 100; 100 – 1000; 1000 – 10000
Периодическая нестабильность задержки (джиттер) на диапазоне дополнительной задержки запуска 0 – 0,1 мкс, нс
≤ 1
Частота следования импульсов, Гц, в режимах:
- внутреннего запуска
- внешнего запуска

0,5 – 15
≤ 25
Параметры выходных синхроимпульсов на нагрузке 50 Ом:
- полярность
- амплитуда, В
- длительность, мкс
- время нарастания, нс

+
6 – 10
2 – 5
≤ 10
Напряжение питания от промышленной сети переменного тока частоты 50 – 60 Гц
110 – 220
Потребляемая мощность, ВА
≤ 6
Габаритные размеры блока управления, мм
200 × 185 × 70
Размеры излучателя (при регулируемой высоте головки), мм
(160 – 240) × 80 × 110
Масса блока управления, кг
≤ 0,8
Масса излучателя со штативом, кг
≤ 0,95

Комплект поставки

Наименование Кол-во Примечание
1 Генератор нано-миллисекундных оптических импульсов L-05М 1
2 Руководство эксплуатации 1
3 Упаковка 1 Кейс
