Генератор содержит лазерный диод и предназначен для оперативного контроля работоспособности и проверки пространственно-временных параметров электронно-оптических камер пико-нано-микро-миллисекундного диапазонов.

Описание

l-04

zakazat

С помощью оборудования может осуществляться подсветка тест-объектов, щелей и поля кадра электронно-оптических камер в непрерывном и импульсном режимах работы. Может быть использован для измерения временных характеристик фотоэлектрических приёмников и устройств.

line168

Контактные данные

8 (800) 350 25 51 доб. 3612
8 (495) 665 52 91

Состав

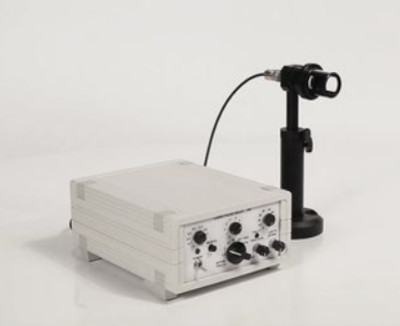

Генератор состоит из двух частей: блока управления и излучателя. Излучающим элементом является лазерный диод.

Принцип работы

Блок управления обеспечивает постоянный или импульсный ток через лазерный диод, находящийся в излучателе на конце тубуса, прикрепленного к штативу с изменяемой высотой. В тубусе находится линза с апертурой 18 мм. Расстояние между линзой и лазерным диодом можно плавно регулировать. При этом пучок излучения может быть настроен расходящимся, квазипараллельным или сходящимся.

Условия эксплуатации
  • Влажность ≤ 80%
  • Температура 283 – 308 К
  • Давление 95 – 105 кПа
Основные технические характеристики

Длина волны (λ) излучения в максимуме спектральной интенсивности, нм
405
520 (опция)
639 (опция)
780 (опция)
Типичная длительность оптических импульсов, пс:
- λ=405 нм
- λ=520 нм
- λ=639 нм
- λ=780 нм

30
80
40
40
Типичные энергия / средняя мощность оптических импульсов, пДж /Вт:
- λ=405 нм
- λ=520 нм
- λ=639 нм
- λ=780 нм

20 / 0,7
25 / 0,3
18 / 0,45
15 / 0,4
Диапазон регулировки постоянного тока лазерного диода, мА
15 – 50
Требования к параметрам импульсов внешнего запуска:
- полярность
- амплитуда, В
- длительность, нс
- время нарастания, нс
- максимальная частота, Гц

+
≥ 4 – ≤50
≥ 10
≤ 10
≤ 100
Диапазон регулировки уровня запуска, В
≤ 3 – ≥ 20
«Мёртвое» время в режиме внешнего запуска, нс
≤ 35
Диапазон дополнительной задержки оптических импульсов, регулируемой с шагом 0,1 нс, нс
0 – 99,9
Периодическая нестабильность задержки оптических импульсов, в режиме внешнего запуска генератора (джиттер), пс
≤ 50
Частота следования оптических импульсов, Гц, в режимах:
- внутреннего запуска
- внешнего запуска

0,5; 3; 10; 30
≤ 100
Параметры выходных синхроимпульсов, синхронных с импульсами внутреннего или внешнего запуска генератора, на нагрузке 50 Ом:
- полярность,
- амплитуда, В
- длительность, нс
- время нарастания, нс

+
≥ 20 – ≤ 40
≥ 100
≤ 10
Параметры выходных синхроимпульсов, синхронных с импульсами, питающими лазерный диод, на нагрузке 50 Ом:
- полярность,
- амплитуда, В
- длительность, нс
- время нарастания, нс

+
≥ 20 – ≤ 30
≥ 500
≤ 10
Напряжение питания переменного тока частоты 50 – 60 Гц
110 – 220
Потребляемая мощность, ВА
≤ 6
Габаритные размеры блока управления, мм
230 × 160 × 90
Размеры излучателя (при регулируемой высоте штатива), мм
(160 – 240) × 80 × 110
Масса блока управления, кг
0,85
Масса излучателя со штативом, кг
0,95

Комплект поставки

Наименование Кол-во Примечание
1 Генератор пикосекундных оптических импульсов L-04 1
2 Руководство эксплуатации 1
3 Упаковка 1 Кейс

Примечание: В случае необходимости прибор L-04 можно использовать в качестве генератора задержанных электрических импульсов в диапазоне 0 – 99,9 нс с шагом изменения задержки 0,1 нс.
