| Описание |
|
|
Области применения:
- баллистические исследования;
- исследование процессов горения, детонации, взрыва, разлета осколочных полей, грунта и т.п.;
- физика ударных волн;
- физика плазмы, в том числе термоядерный синтез;
- электрические пробои и разряды, в том числе молния;
- лазерная физика;
- нелинейная оптика;
- нестационарная спектроскопия;
- экология (регистратор в ЛИДАРных системах обнаружения и определения местоположения, размеров и химического состава загрязнений воздушной или водной среды) и др.
Контактные данные
|
| Состав камеры |
- входной объектив (возможен набор объективов);
- электромеханический затвор;
- электронно-оптический преобразователь ЭОП ПВ-203УФ с фотокатодом S25, одной парой отклоняющих пластин, одной микроканальной пластиной (МКП) и люминесцентным экраном на волоконно-оптическом диске;
- блок питания;
- два сменных блока управления для микросекундных и наносекундных разверток и таких же длительностей кадра;
- ПЗС телекамера SDUR-205 (1392×1032 пикселей, 12-разрядный АЦП, линейный динамический диапазон ≥ 300) с электрической (≤ 5м) или оптоволоконной (≤ 100м) линией связи с компьютером;
- ноутбук с установленным программным обеспечением;
- три сменные щели шириной 0,05, 0,1 и 0,2 мм;
- тест-объекты – щелевая мира и мира ГОИ №4 для контроля пространственного разрешения;
- нейтральные светофильтры плотностью D ~ 0.5, 1 и 2, устанавливаемые на входной объектив или на его посадочное место;
- крепёжная пластина для фиксации камеры на рабочем месте.
|
| Программное обеспечение |
|
Программное обеспечение позволяет получать визуальную и цифровую информацию о регистрируемом процессе. Многооконный режим позволяет работать с несколькими изображениями. Изображения сохраняются в файлах, в которые, кроме изображения, могут быть записаны также метаданные, отражающие условия съемки, а также текстовые комментарии.
Возможности программного обеспечения:
-
настройка параметров запуска камеры;
-
коррекция геометрических и фотометрических искажений изображения, включая неоднородность коэффициента развёртки;
-
определение числовых характеристик изображения (яркость, длительность, размер, скорость);
-
преобразования изображения.
При необходимости полученные изображения могут быть экспортированы в стандартный 12-битный формат JPEG с целью дальнейшей обработки в программах сторонних разработчиков программного обеспечения.
|
| Условия эксплуатации |
- Влажность ≤ 80%
- Температура 283 – 308 К
- Давление 95 – 105 кПа
|
| Основные технические характеристики |
| |
|
Диапазон спектральной чувствительности, нм
|
≤ 200 – ≥ 850
|
|
Фокусное расстояние входного объектива, мм:
- штатного
- дополнительных (опция)
|
50
50 – 5000
|
|
Длина щели на фотокатоде, мм
|
≥12,5
|
|
Длина развертки, мм
|
18 – 20
|
|
Коэффициенты развертки:
- блок управления наносекундный, нс/см
- блок управления микросекундный, мкс/см
|
1 – 100
0,1 – 300
|
|
Неоднородность коэффициента развертки, %
|
≤ 5
|
|
Пространственное разрешение на фотокатоде, п.л./мм:
- блок управления наносекундный, нс
- блок управления микросекундный, мкс
|
≥ 10
≥ 15
|
|
Предельное временное разрешение на длине волны 800 нм, пс
|
≤ 50
|
|
Параметры запускающих импульсов:
- полярность
- амплитуда, В
- длительность, нс
- длительность фронта, нс
|
положительная
≥ 2,5 – ≤ 50
≥ 10
≤ 50
|
|
Диапазон регулировки уровня запуска, В
|
≤ 2,5 – ≥ 20
|
|
«Мёртвое» время для самого короткого диапазона развёртки:
- блок управления наносекундный, нс
- блок управления микросекундный, мкс
|
≤ 40
≤ 0,2
|
|
Размер кадра на фотокатоде, мм x мм
|
≥12,5 × 12,5
|
|
Длительность кадра:
- блок управления наносекундный, нс
- блок управления микросекундный, мкс
|
10 – 260
0,24 – 640
|
|
«Мёртвое» время в однокадровом режиме:
- блок управления наносекундный, нс
- блок управления микросекундный, мкс
|
≤ 35
≤ 0,15
|
|
Максимальная частота запуска, Гц:
- блок управления наносекундный
- блок управления микросекундный
(от короткого диапазона к длинному)
- ПЗС камера
|
10
10 – 1
7,5
|
|
Длина линии связи между камерой и компьютером, м:
- кабель электрический
- кабель оптоволоконный (опция)
|
5
≤ 100
|
|
Габаритные размеры (без входного объектива), мм
|
≤ 300 × 156 × 210
|
|
Масса, кг
|
≤ 4,5
|
|
Напряжение питания, В:
- переменного тока с частотой 50-60 Гц,
- постоянного тока (опция)
|
160 – 260
18 – 36
|
|
Потребляемая мощность, ВА
|
≤ 10
|
|
| |
| Комплект поставки |
| |
| №
|
Наименование
|
Кол-во
|
Примечание
|
| 1
|

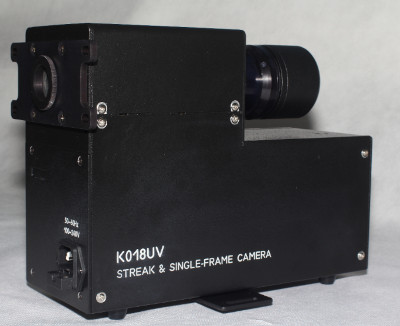

Камера К018UV (без входного объектива и блоков управления)
|
1
|
Содержит корпус с кабелем питания, блок питания, ЭОП ПВ-203УФ и ПЗС телекамеру SDUR-205B
|
| 2
|
Принадлежности, запасное имущество и сменные части:
|
|
|
| 2.1
|
Входной объектив
|
1
|
«MC ZENITAR – M2s» 2/50
|
| 2.2
|
Блок управления CU-1,наносекундный
|
1
|
|
| 2.3
|
Блок управления CU-2, микросекундный
|
1
|
|
| 2.4
|
Кабель коаксиальный
|
1
|
Для запуска камеры
|
| 2.5
|
Кабель коаксиальный
|
1
|
Для запуска ПЗС телекамеры
|
| 2.6
|
Щели сменные, шириной, мм:
- 0,05
- 0,1
- 0,2
|
1
1
1
|
|
| 2.7
|
Фильтры оптические нейтральные плотностью:
- D ~ 0.5
- D ~ 1
- D ~ 2
|
1
1
1
|
Для установки на входной объектив
|
| 2.8
|
Кольцо переходное М49хМ54
|
1
|
Для установки фильтров на входной объектив
|
| 2.9
|
Кольцо переходное М42хМ54
|
1
|
Для установки фильтров на посадочное место входного объектива
|
| 2.10
|
Кольца удлинительные М42хМ42 длиной, мм:
- 7
- 14
- 28
|
1
1
1
|
Для использования с входным объективом
|
| 2.11
|
Тест-объекты:
- мира щелевая
- мира ГОИ №4
|
1
1
|
Для проверки пространствен-ного разрешения
|
| 2.12
|
Пластина крепежная
|
1
|
Для фиксации камеры на рабочем месте
|
| 2.13
|
ЗИП: Предохранитель 1 А
|
2
|
|
| 2.14
|
Ноутбук с установленным программным обеспечением FastGlance, мышь, USB флэш-накопитель с программным обеспечением, USB-2.0 кабель для связи с ПЗС телекамерой
|
1
|
|
| 2.15
|
USB-удлинитель оптоволоконный (≤100 м)
|
1
|
Опция
|
| 3
|
Документация:
|
|
|
| 3.1
|
Руководство по эксплуатации
|
1
|
|
| 3.2
|
Руководство пользователя программным обеспечением FastGlance
|
1
|
|
| 3.4
|
Тара упаковочная
|
1
|
Кейс
|
|
| |
| Дополнительно |
| |
| К018UV – это новая разработка камеры, спектральный диапазон чувствительности которой в отличие от камеры К008S расширен в ультрафиолетовую область. Публикаций по применению камеры К018UV пока нет. Применяться она может так же, как описано в статьях [34 - 43, 45, 46, 54, 57 - 64, 83] раздела «Публикации», особенно там, где необходимо получить информацию в УФ области спектра.Так К018UV используется в составе времяанализирующего спектрографа ITAS-02. |
|
| |
|
