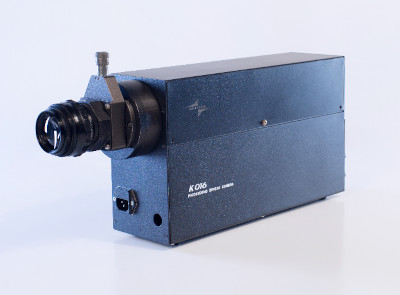

Малогабаритная камера с линейной разверткой

Описание

k016m

zakazat

Области применения:

  • физика ударных волн;
  • лазерная физика;
  • нелинейная оптика;
  • нестационарная спектроскопия;
  • ядерная физика;
  • физика плазмы, в том числе термоядерный синтез;
  • электрические пробои и разряды.

line168

Контактные данные

8 (800) 350 25 51 доб. 3612
8 (495) 665 52 91

Состав камеры
  • входной объектив (возможен набор объективов);
  • сменные щели;
  • электромеханический затвор, оптическая система, проецирующая изображение щели на фотокатод времяанализирующего ЭОП в масштабе 1:1, содержащая набор комбинируемых нейтральных фильтров плотностью D = 0.5, 1 и 2;
  • времяанализирующий ЭОП ПВ-207 с фотокатодом S25, двумя парами отклоняющих пластин и люминесцентным экраном на волоконно-оптическом диске (ВОД);
  • усилитель яркости ЭОП ЭПМ-81 с микроканальной пластиной (МКП), ВОД на входе и выходе;
  • блок питания;
  • блок управления;
  • ПЗС телекамера RU-07 c ВОД на входе (1280×1024 пикселей, 12 разрядный АЦП, максимальный линейный динамический диапазон 1000) с электрической (≤ 5м) или оптоволоконной (≤ 100м) линией связи с компьютером;
  • ноутбук с установленным программным обеспечением для управления телекамерой, записи и анализа полученных данных;
  • крепёжная пластина для фиксации камеры на рабочем месте.
Программное обеспечение

Программное обеспечение позволяет получать визуальную и цифровую информацию о регистрируемом процессе. Многооконный режим позволяет работать с несколькими изображениями. Изображения сохраняются в файлах, в которые, кроме изображения, могут быть записаны также метаданные, отражающие условия съемки, а также текстовые комментарии.

Возможности программного обеспечения:

  • коррекция геометрических и фотометрических искажений изображения, включая неоднородность коэффициента развёртки,
  • определение числовых характеристик изображения (яркость, длительность, размер, скорость),
  • преобразования изображения.

При необходимости полученные изображения могут быть экспортированы в стандартный 12-битный формат JPEG с целью дальнейшей обработки в программах сторонних разработчиков программного обеспечения.

Условия эксплуатации
  • Влажность ≤ 80%
  • Температура 283 – 308 К
  • Давление 95 – 105 кПа
Основные технические характеристики

Диапазон спектральной чувствительности фотокатода S25, нм
≤ 380 – ≥ 850
Длина развертки, мм
16 – 20
Рабочая длина щели, мм
≥ 6
Коэффициент развёртки, нс/см
0,1 – 10
Неоднородность коэффициента развертки, %
≤ 5
Пространственное разрешение на фотокатоде, п.л./мм
≥ 10
Предельное временное разрешение, пс
≤ 2
Параметры запускающих импульсов:
- полярность
- амплитуда, В
- длительность, нс
- длительность фронта, нс

положительная
≥ 2,5 – ≤ 50
≥ 10
≤ 50
Диапазон регулировки уровня запуска, В
≤ 2,5 – ≥ 25
«Мёртвое» время на самом коротком диапазоне развертки, нс:
≤ 20
Параметры выходного синхроимпульса на нагрузке 50 Ом:
- полярность
- амплитуда, В
- длительность, нс
- длительность фронта, нс

положит.
4 – 7
200 – 600
≤ 3
Максимальная частота запуска, Гц:
- блока управления
- ПЗС телекамеры

30
7,5
Длина линии связи между компьютером и камерой, м:
- кабель электрический
- кабель оптоволоконный

5
≤ 100
Габаритные размеры (без входного объектива), мм
≤ 610×114×220
Масса (без входного объектива), кг
≤ 7,5
Напряжение питания, В:
- переменного тока частоты 50 – 60 Гц
- постоянного тока (опция)

160 – 260
18 – 36
Потребляемая мощность, ВА
£ 25

Комплект поставки

Наименование Кол-во Примечание
1 Камера K016М 1 Содержит блок питания, блок управления, времяанализирую-щий ЭОП, ЭОП-усилитель яркости, оборачивающую оптическую систему с нейтральными фильтрами плотностью D≈0.5; 1 и 2, электромеханический затвор, телекамеру RU-07
2 Принадлежности, запасное имущество и сменные части:
2.1 Входной объектив 1 «MC ZENITAR – M2s» 2/50
2.2 Кольца удлинительные М42хМ42 длиной, мм:
- 7
- 14
- 28

1
1
1
Для входного объектива
2.3 Щели сменные шириной, мкм:
- 25
- 50
- 100
- 200

1
1
1
1
2.4 Мира щелевая 1 Для проверки пространствен-ного разрешения
2.5 Кабель питания 1
2.6 Кабель коаксиальный 1 Для запуска камеры
2.7 Пластина крепёжная 1 Для фиксации камеры на рабочем месте
2.8 ЗИП: Предохранитель 2 А 2
2.9 Ноутбук с установленным программным обеспечением FastGlance, мышь, USB флэш-накопитель с программным обеспечением, USB-2.0 кабель (1,8 м + 3 м) для связи с ПЗС телекамерой 1
2.10 USB-удлинитель оптоволоконный (≤100 м) 1 Опция
3 Документация:
3.1 Руководство по эксплуатации 1
3.2 Руководство пользователя программным обеспечением FastGlance 1
3.3 Формуляр 1
3.4 Тара упаковочная 1 Кейс
