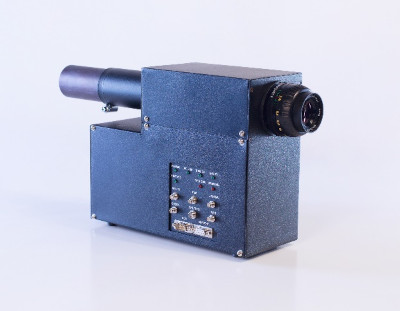

Малогабаритная девятикадровая камера, управляемая от компьютера

Описание

k011

zakazat

Области применения:

  • баллистические исследования;
  • процессы горения, детонации, взрыва, разлета осколочных полей, грунта и т.п.;
  • физика ударных волн;
  • физика плазмы, в том числе термоядерный синтез;
  • электрические пробои и разряды.

line168

Контактные данные

8 (800) 350 25 51 доб. 3612
8 (495) 665 52 91

Изображения, зарегистрированные камерой К011

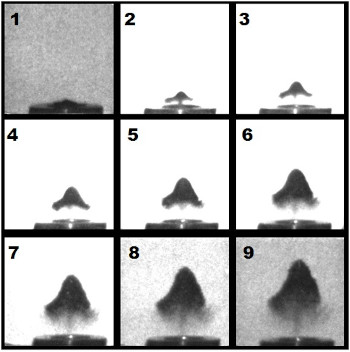

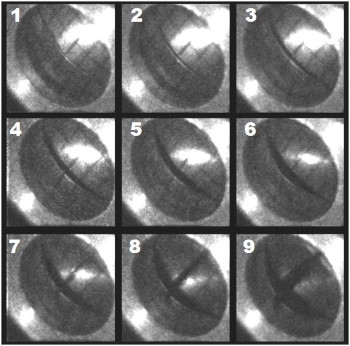

Рис. 1. Полёт капли жидкости, ускоренной ударной волной. Рис. 2. Процесс разрыва мембраны высоким давлением газа.

Состав камеры
  • входной объектив (возможен набор объективов);
  • электромеханический затвор;
  • электронно-оптический преобразователь ЭОП ПИМ-113 с фотокатодом S25 на волоконно-оптическом диске, двумя парами отклоняющих пластин, одной микроканальной пластиной (МКП) и люминесцентным экраном на волоконно-оптическом диске;
  • блок питания камеры;
  • блок управления, полностью программируемый от компьютера;
  • ПЗС телекамера RU-05M (1392 x 1032 пикселей, 12-разрядный АЦП, линейный динамический диапазон ≥ 300) с электрической (5 м) или оптоволоконной (≤ 100 м) линией связи с компьютером;
  • нейтральные светофильтры плотностью D = 0.5, 1 и 2, устанавливаемые на входной объектив или на его посадочное место;
  • кадровое окно, устанавливаемое вплотную к катодному волоконно-оптическому диску, задающее размеры поля кадра;
  • кадровый тест-объект – специальная мира, устанавливаемая вплотную к катодному волоконно-оптическому диску при контроле пространственного разрешения;
  • крепёжная пластина для фиксации камеры на рабочем месте.
Программное обеспечение

Программное обеспечение позволяет получать визуальную и цифровую информацию о регистрируемом процессе. Многооконный режим позволяет работать с несколькими изображениями. Изображения сохраняются в файлах, в которые, кроме изображения, могут быть записаны также метаданные, отражающие условия съемки, а также текстовые комментарии.

Возможности программного обеспечения:

  • настройка параметров запуска камеры;
  • настройка темпа съемки и времени экспонирования кадра;
  • коррекция геометрических и фотометрических искажений изображения;
  • определение числовых характеристик изображений (яркость, длительность, размер, скорость);
  • преобразования изображения.

При необходимости полученные изображения могут быть экспортированы в стандартный 12-битный формат JPEG с целью дальнейшей обработки в программах сторонних разработчиков программного обеспечения.

Условия эксплуатации
  • Влажность ≤ 80%
  • Температура 283 – 308 К
  • Давление 95 – 105 кПа
Основные технические характеристики

Диапазон спектральной чувствительности, нм
380 – ≥850
Максимальный коэффициент преобразования, Вт/Вт
≥ 5000
Программируемая длительность любого кадра, мкс
0,06 – 500
Программируемая длительность любой межкадровой паузы, мкс
0,04 – 500
Шаг изменения длительности кадра и межкадровой паузы, мкс
0,02
Пространственное разрешение на фотокатоде, п.л./мм
≥ 10
Максимальная частота запуска, ограничиваемая ПЗС телекамерой, Гц
7,5
«Мертвое» время, нс
≤ 250
Дополнительная задержка запуска, программируемая с шагом 20 нс, мс
0 – 1,3
Размер кадра на фотокатоде, мм × мм
8 х 8
Длина линии связи между камерой и компьютером, м:
- кабель электрический USB-2.0
- кабель оптоволоконный

5
≤ 100
Габаритные размеры (без входного объектива)
≤ 330 × 120 × 230
Масса, кг
≤ 5
Напряжение питания, В:
- переменного тока с частотой 50 – 60 Гц
- постоянного тока (опция)

110 – 220 ± 20%
18 – 36
Потребляемая мощность, ВА
≤ 30

Комплект поставки

Наименование Кол-во Примечание
1 Камера K011 1 Содержит блок питания, блок управления, времяанализирую-щий ЭОП ПИМ-113, электромеханический затвор, телекамеру RU-05М
2 Принадлежности, запасное имущество и сменные части:
2.1 Входной объектив 1 «MC ZENITAR – M2s» 2/50
2.2 Кольца удлинительные М42хМ42 длиной, мм:
7
14
28

1
1
1
Для использования с входным объективом
2.3 Фильтры оптические нейтральные плотностью:
D ~ 0.5
D ~ 1
D ~ 2

1
1
1
Для установки на входной объектив
2.4 Кольцо переходное М49хМ54 1 Для установки фильтров на входной объектив
2.5 Кольцо переходное М42хМ54 1 Для установки фильтров на посадочное место входного объектива
2.6 Пластина крепежная 1 Для фиксации камеры на рабочем месте
2.7 ЗИП: Предохранитель 1 А 2
2.8 Ноутбук с установленным программным обес-печением FastGlance, мышь, USB флэш-накоп-итель с программным обеспечением, USB-2.0 кабель (5 м) для связи с ПЗС телекамерой 1
2.9 USB-удлинитель оптоволоконный (≤ 100 м) 1 Опция
3 Документация:
3.1 Руководство по эксплуатации 1
3.2 Руководство пользователя программным обеспечением FastGlance 1
3.3 Тара упаковочная 1 Кейс
