| Описание |
|
|
Области применения:
- лазерная физика;
- ядерная физика;
- физика плазмы, в том числе термоядерный синтез;
- электрические пробои и разряды;
- рентгеновская спектроскопия.
Контактные данные
|
| Состав камеры |
- открытый (откачиваемый при работе) электронно-оптический преобразователь ЭОП ПВ-204Х со сменными CsJ и Au фотокатодами, микроканальной пластиной (МКП), одной парой отклоняющих пластин и люминесцентным экраном на волоконно-оптическом диске;
- блок питания;
- два сменных блока управления для микросекундных и наносекундных разверток и таких же длительностей кадра;
- ПЗС телекамера RU-05M (1392x1032 пикселей, 12-разрядный АЦП, линейный динамический диапазон ≥300) с электрической (≤5 м) или оптоволоконной (≤ 100 м) линией связи с компьютером;
- ноутбук с установленным программным обеспечением;
- тест-объекты – «воздушные» (вытравленные в металлической фольге) щелевая мира и мира ГОИ №4, устанавливаемые вплотную к фотокатоду при контроле пространственного разрешения;
- крепёжная пластина для фиксации камеры на рабочем месте.
|
| Программное обеспечение |
|
Программное обеспечение позволяет получать визуальную и цифровую информацию о регистрируемом процессе. Многооконный режим позволяет работать с несколькими изображениями. Изображения сохраняются в файлах, в которые, кроме изображения, могут быть записаны также метаданные, отражающие условия съемки, а также текстовые комментарии.
Возможности программного обеспечения:
-
коррекция геометрических и фотометрических искажений изображения, включая неоднородность коэффициента развёртки;
-
определение числовых характеристик изображения (яркость, длительность, размер, скорость);
-
преобразования изображения.
При необходимости полученные изображения могут быть экспортированы в стандартный 12-битный формат JPEG с целью дальнейшей обработки в программах сторонних разработчиков программного обеспечения.
|
| Условия эксплуатации |
- Влажность ≤ 80%
- Температура 283 – 308 К
- Давление 95 – 105 кПа
|
| Основные технические характеристики |
| |
|
Материал подложки сменных CsJ и Au фотокатодов:
- щелевых
- кадровых
|
Парилен, толщина 100 нм
Лавсан, толщина 3 мкм
|
|
Диапазон спектральной чувствительности фотокатодов, кэВ:
- щелевых
- кадровых
|
≤ 0,1 – ≥ 10
≤ 0,6 – ≥ 10
|
|
Размеры рабочего поля фотокатодов:
- щелевых, мм х мм
- кадровых, мм x мм
|
≤ 0,1 × ≥ 15
≥ 6 × ≥ 12
|
|
Максимальный коэффициент усиления тока в МКП
|
≥ 1000
|
|
Рабочее давление остаточного воздуха в ЭОП, Па
|
≤ 6 × 10-3
|
|
Длина развертки, мм
|
18 – 20
|
|
Коэффициенты развертки:
- блок управления наносекундный, нс/см
- блок управления микросекундный, мкс/см
|
1 – 100
0,1 – 300
|
|
Неоднородность коэффициента развертки, %
|
≤ 5
|
|
Пространственное разрешение на фотокатоде, п.л./мм:
|
≥ 10
|
|
Предельное временное разрешение, пс
|
≤ 10
|
|
Параметры запускающих импульсов:
- полярность
- амплитуда, В
- длительность, нс
- длительность фронта, нс
|
положительная
≥ 2,5 – ≤ 50
≥ 10
≤ 50
|
|
Диапазон регулировки уровня запуска, В
|
≤ 2,5 – ≥ 20
|
|
«Мёртвое» время для самого короткого диапазона развёртки:
- блок управления наносекундный, нс
- блок управления микросекундный, мкс
|
≤ 40
≤ 0,2
|
|
Длительность кадра:
- блок управления наносекундный, нс
- блок управления микросекундный, мкс
|
10 – 260
0,24 – 640
|
|
«Мёртвое» время в однокадровом режиме:
- блок управления наносекундный, нс
- блок управления микросекундный, мкс
|
≤ 35
≤ 0,15
|
|
Максимальная частота запуска, Гц:
- блок управления наносекундный
- блок управления микросекундный
(от короткого диапазона к длинному)
- ПЗС телекамера
|
10
1 – 10
7,5
|
|
Длина линии связи между камерой и компьютером, м:
- электрический кабель
- кабель оптоволоконный
|
5
≤ 100
|
|
Габаритные размеры, мм
|
≤ 440 × 110 × 200
|
|
Масса, кг
|
≤ 6
|
|
Напряжение питания, В:
- переменного тока с частотой 50 – 60 Гц
- постоянного тока (опция)
|
160 – 260
18 – 36
|
|
Потребляемая мощность, ВА
|
≤ 10
|
|
| |
| Комплект поставки |
| |
| №
|
Наименование
|
Кол-во
|
Примечание
|
| 1
|

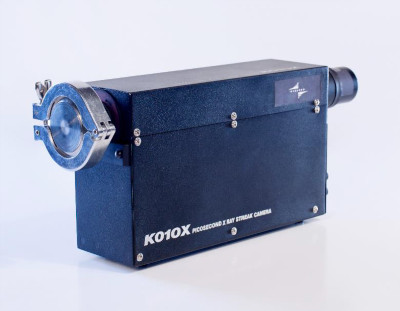

Камера K010X
(без блоков управления)
|
1
|
Содержит корпус с кабелем питания, блок питания, ЭОП ПВ-204Х; ПЗС телекамеру RU-05M
|
| 2
|
Принадлежности, запасное имущество и сменные части:
|
|
|
| 2.1
|
Фотокатоды сменные:
- CsJ щелевые на парилене
- Au щелевые на парилене
- CsJ кадровые на лавсане
- Au кадровые на лавсане
|
4
2
2
2
|
Опция
Опция |
| 2.2
|
Блок управления CU-1, наносекундный
|
1
|
|
| 2.3
|
Блок управления CU-2, микросекундный
|
1
|
|
| 2.4
|
Ноутбук с установленным программным обеспечением FastGlance, мышь, USB флэш-накопитель с программным обеспечением, USB-2.0 кабель для связи с ПЗС телекамерой
|
1
|
|
| 2.5
|
Оптоволоконный USB-удлинитель (≤ 100 м)
|
1
|
Опция
|
| 2.6
|
Кабель коаксиальный
|
1
|
Для запуска камеры
|
| 2.7
|
Кабель синхронизации ПЗС телекамеры
|
1
|
|
| 2.8
|
Тест объекты:
- мира щелевая
- мира ГОИ №4
|
1
1
|
Для проверки пространственного разрешения |
| 2.9
|
Пластина крепежная
|
1
|
Для фиксации камеры на рабочем месте
|
| 2.10
|
Предохранители 2А
|
1
|
|
| 2.11
|
Заглушка технологическая с центрирующей и уплотнительной прокладками
|
1
|
Для герметизации сильфона ЭОП
|
| 2.12
|
Хомут накидной
|
1
|
Для стыковки переходного патрубка или заглушки с сильфоном ЭОП
|
| 2.13
|
Комплект приспособлений для установки фотокатодов и тест объектов в ЭОП и их замены
|
1
|
|
| 3
|
Документация:
|
|
|
| 3.1
|
Руководство по эксплуатации
|
1
|
|
| 3.2
|
Руководство пользователя программным обеспечением FastGlance
|
1
|
|
| 3.3
|
Тара упаковочная
|
1
|
Кейс
|
|
| |
| Дополнительно |
| |
| Статья [53] в разделе «Публикации» посвящена разработке и испытанию данной камеры. Тематика наших рентгеновских камер отражена в статьях [4, 19, 24, 29, 58, 86, 87]. |
|
|
| |
|
