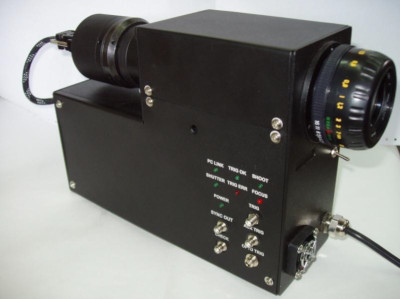

Малогабаритная камера с линейной разверткой и однокадровым режимом, управляемая от компьютера

Описание

k008s

zakazat

Области применения:

  • баллистические исследования;
  • исследования процессов горения, детонации, взрыва, разлета осколочных полей, грунта и т.п.;
  • физика ударных волн;
  • лазерная физика;
  • нелинейная оптика;
  • нестационарная спектроскопия;
  • ядерная физика;
  • физика плазмы, в том числе термоядерный синтез;
  • электрические пробои и разряды, в том числе молния;
  • экология (регистратор в ЛИДАРных системах обнаружения и определения местоположения, размеров и химического состава загрязнений воздушной или водной среды) и др.

line168

Контактные данные

8 (800) 350 25 51 доб. 3612
8 (495) 665 52 91

Состав камеры
  • входной объектив (возможен набор объективов);
  • электромеханический затвор;
  • электронно-оптический преобразователь ЭОП ПВ-202 с фотокатодом S25 на волоконно-оптическом диске, одной парой отклоняющих пластин, одной микроканальной пластиной (МКП) и люминесцентным экраном на волоконно-оптическом диске;
  • блок питания;
  • три сменных блока управления для миллисекундных, микросекундных и наносекундных разверток и таких же длительностей кадра;
  • ПЗС телекамера SDUR-205 (1392×1032 пикселей, 12-разрядный АЦП, линейный динамический диапазон ≥ 300) с электрической (≤ 5 м) или оптоволоконной (≤100 м) линией связи с компьютером;
  • ноутбук с установленным программным обеспечением;
  • три сменные щели шириной 0,05, 0,1 и 0,2 мм, устанавливаемые вплотную к катодному волоконно-оптическому диску;
  • тест-объекты – щелевая мира и мира ГОИ №4, устанавливаемые вплотную к катодному волоконно-оптическому диску при контроле пространственного разрешения;
  • нейтральные светофильтры плотностью D ~ 0.5, 1 и 2, устанавливаемые на входной объектив или на его посадочное место;
  • крепёжная пластина для фиксации камеры на рабочем месте.
Программное обеспечение

Программное обеспечение позволяет получать визуальную и цифровую информацию о регистрируемом процессе. Многооконный режим позволяет работать с несколькими изображениями. Изображения сохраняются в файлах, в которые, кроме изображения, могут быть записаны также метаданные, отражающие условия съемки, а также текстовые комментарии.

Возможности программного обеспечения:

  • настройка параметров запуска камеры;
  • коррекция геометрических и фотометрических искажений изображения, включая неоднородность коэффициента развёртки;
  • определение числовых характеристик изображения (яркость, длительность, размер, скорость);
  • преобразования изображения.

При необходимости полученные изображения могут быть экспортированы в стандартный 12-битный формат JPEG с целью дальнейшей обработки в программах сторонних разработчиков программного обеспечения.

Условия эксплуатации
  • Влажность ≤ 80%
  • Температура 283 – 308 К
  • Давление 95 – 105 кПа
Основные технические характеристики

Диапазон спектральной чувствительности, нм
380 – ≥ 850
Чувствительность фотокатода в максимуме спектральной характеристики, мA/Вт
≥ 20
Максимальный коэффициент преобразования, Вт/Вт
≥ 5000
Фокусное расстояние входного объектива, мм:
- штатного
- дополнительных (опция)

50
50 – 5000
Длина щели на фотокатоде, мм
≥12,5
Длина развертки, мм
18 – 20
Коэффициенты развертки:
- блок управления наносекундный, нс/см
- блок управления микросекундный, мкс/см
- блок управления миллисекундный, мс/см

1 – 100
0,1 – 300
0,1 – 300
Неоднородность коэффициента развертки, %
≤ 5
Пространственное разрешение на фотокатоде, п.л./мм:
- блок управления наносекундный, нс
- блок управления микросекундный, мкс
- блок управления миллисекундный, мс

≥ 10
≥ 15
≥ 15
Предельное временное разрешение на длине волны 800 нм, пс
≤ 50
«Мёртвое» время для самого короткого диапазона развёртки:
- блок управления наносекундный, нс
- блок управления микросекундный, мкс
- блок управления миллисекундный, мс

≤ 40
≤ 0,2
≤ 0,2
Размер кадра на фотокатоде, мм x мм
≥12,5 × 12,5
Длительность кадра:
- блок управления наносекундный, нс
- блок управления микросекундный, мкс
- блок управления миллисекундный, мс

10 – 260
0,24 – 640
0,24 – 640
«Мёртвое» время в однокадровом режиме:
- блок управления наносекундный, нс
- блок управления микросекундный, мкс
- блок управления миллисекундный, мс

≤ 35
≤ 0,15
≤ 0,2
Максимальная частота запуска, Гц:
- блок управления наносекундный
- блок управления микросекундный
(от короткого диапазона к длинному)
- блок управления миллисекундный
(от короткого диапазона к длинному)
- ПЗС телекамера

100
30 – 3

10 – 1

7,5
Длина линии связи между камерой и компьютером, м:
- кабель электрический
- кабель оптоволоконный

5
≤ 100
Габаритные размеры (без входного объектива), мм
≤ 310 × 110 × 210
Масса, кг
≤ 5
Напряжение питания, В:
- переменного тока с частотой 50-60 Гц,
- постоянного тока (опция)

110 – 220
18 – 36
Потребляемая мощность, ВА
≤ 35

Комплект поставки

Наименование Кол-во Примечание
1 Камера K008S (без входного объектива и блоков управления) 1 Содержит корпус с кабелем питания, блок питания, ЭОП ПВ-202, ПЗС телекамеру SDUR-205.
2 Принадлежности, запасное имущество и сменные части:
2.1 Входной объектив 1 «MC ZENITAR – M2s» 2/50
2.2 Блок управления CU-1,наносекундный 1
2.3 Блок управления CU-2, микросекундный 1
2.4 Блок управления CU-3, миллисекундный 1
2.5 Кабель коаксиальный 1 Для запуска камеры
2.6 Щели сменные, шириной, мм:
0,05
0,1
0,2

1
1
1
Для запуска камеры
2.7 Фильтры оптические нейтральные плотностью:
D ~ 0.5
D ~ 1
D ~ 2

1
1
1
Для установки на входной объектив
2.8 Кольцо переходное М49×М54 1 Для установки фильтров на входной объектив
2.9 Кольцо переходное М42×М54 1 Для установки фильтров на посадочное место входного объектива
2.10 Кольца удлинительные М42×М42 длиной, мм:
7
14
28

1
1
1
Для использования с входным объективом
2.11 Тест-объекты:
- мира щелевая
- мира ГОИ №4

1
1
Для проверки пространственного разрешения
2.12 Пластина крепежная 1 Для фиксации камеры на рабочем месте
2.13 ЗИП: Предохранитель 1А 2 Для фиксации камеры на рабочем месте
2.14 Ноутбук с установленным программным обеспечением FastGlance, мышь, USB флэш-накопитель с программным обеспечением, USB-2.0 кабель для связи с ПЗС телекамерой 1
2.15 USB-удлинитель оптоволоконный (≤100 м) 1 Опция
3 Документация:
3.1 Руководство по эксплуатации 1
3.2 Руководство пользователя программным обеспечением FastGlance 1
3.3 Тара упаковочная 1 Кейс

Варианты исполнения камеры
  • К008-S/1 – камера с блоком CU-1. Наносекундный диапазон разверток.
  • К008-S/2 – камера с блоком CU-2. Микросекундный диапазон разверток.
  • К008-S/3 – камера с блоком CU-3 Миллисекундный диапазон разверток.
  • К008-S/1/2 – камера с блоками CU-1 и CU-2. Нано- и микросекундные диапазоны разверток.
  • К008-S/1/2/3 – камера с блоками CU-1 и CU-2/3. Нано-, микро- и миллисекундные диапазоны разверток. Блок CU-2/3 можно использовать и как блок CU-2, и как блок CU-3.
