Госреестр № 40378-09

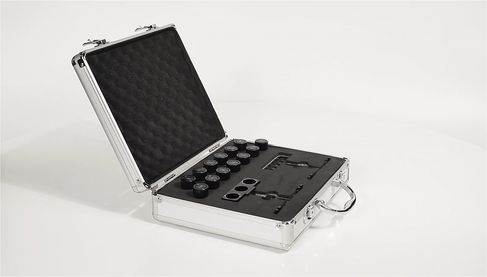

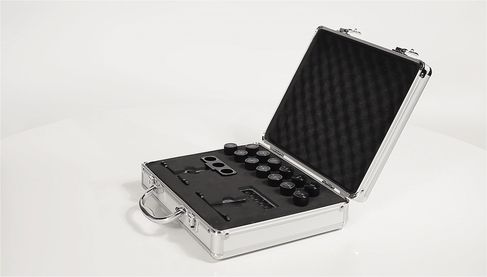

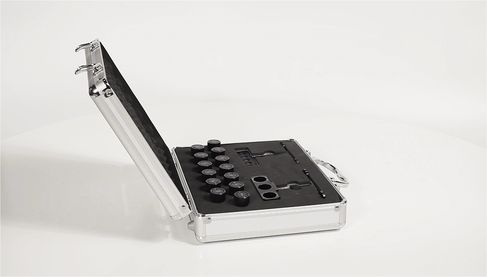

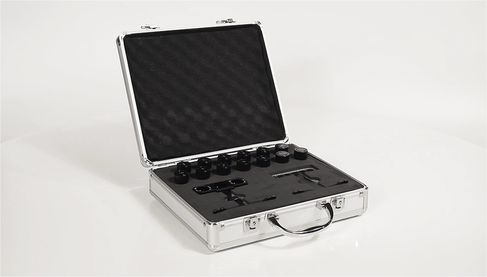

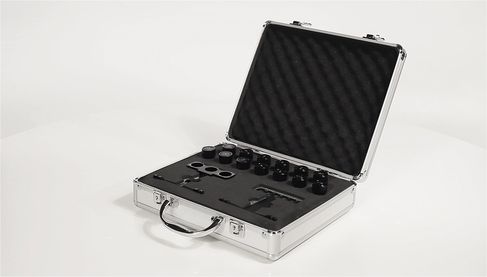

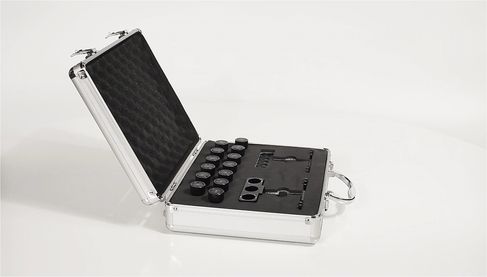

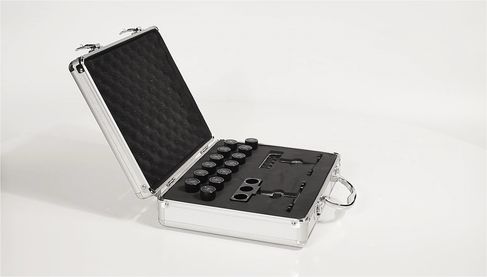

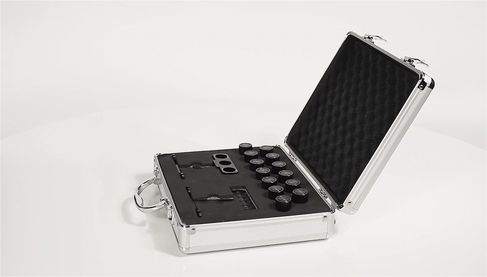

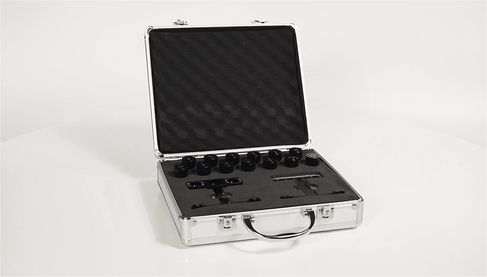

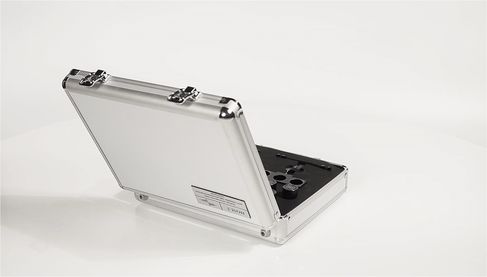

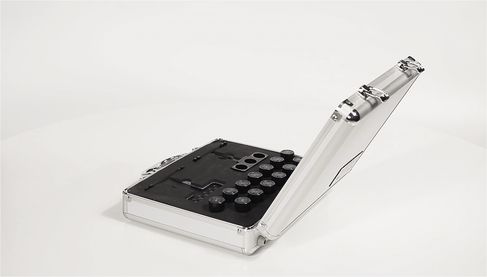

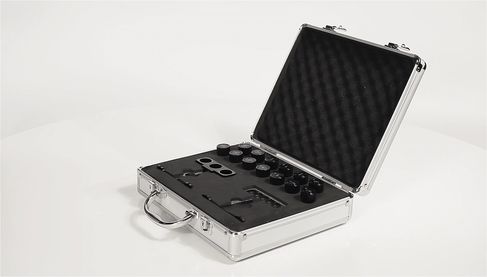

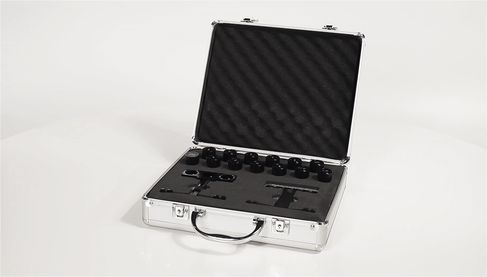

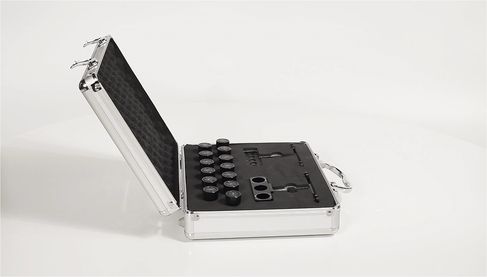

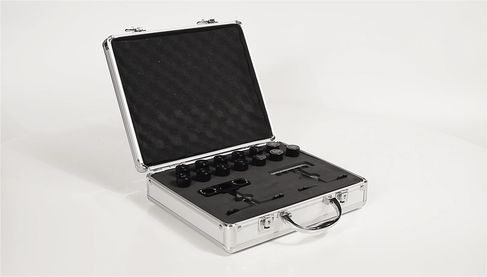

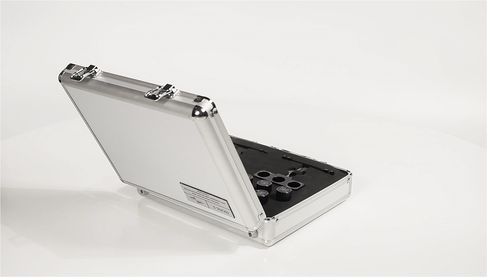

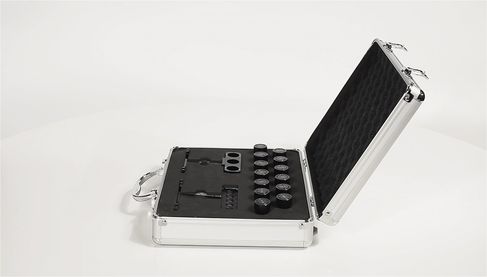

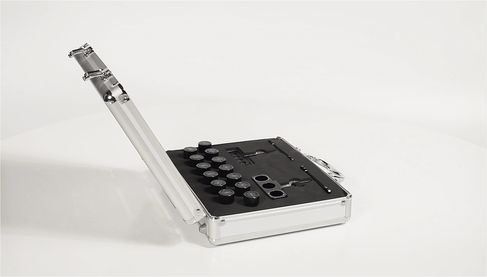

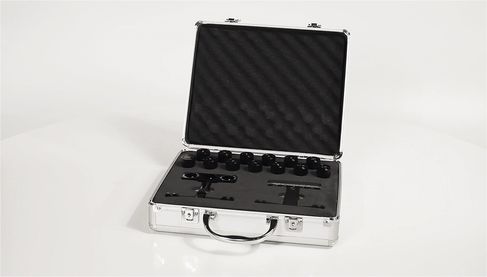

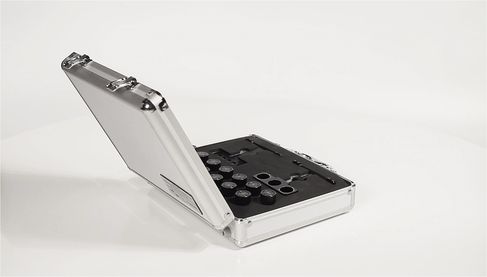

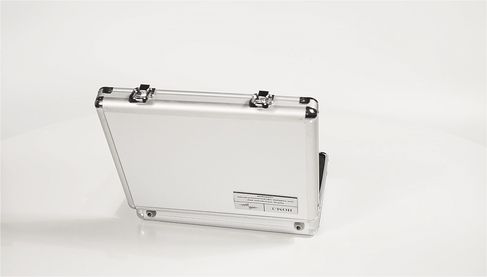

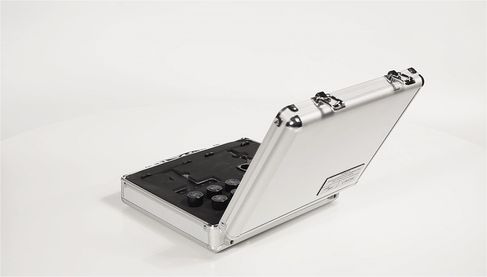

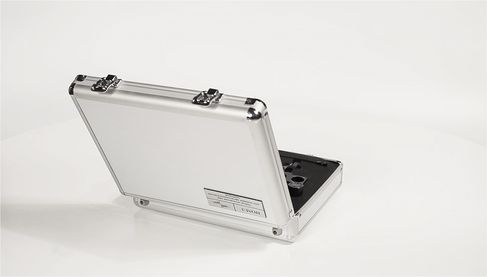

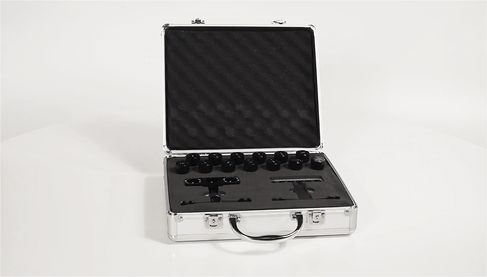

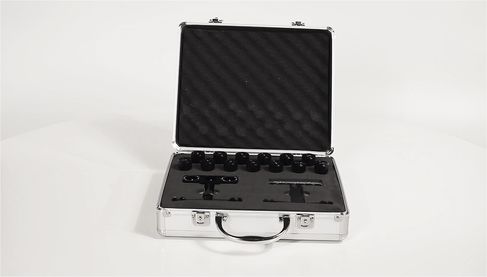

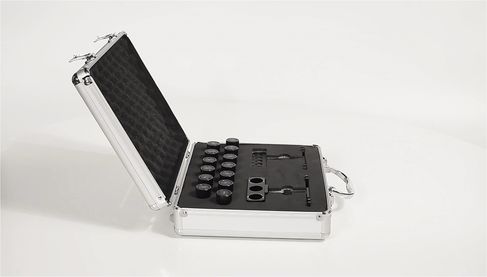

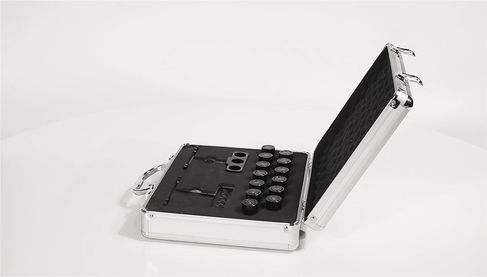

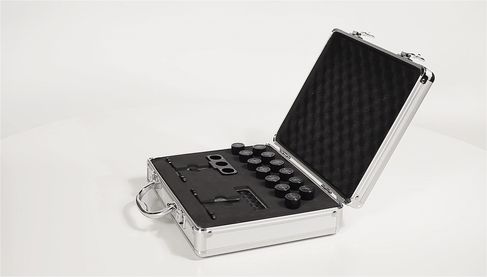

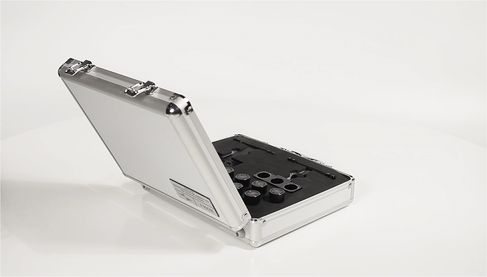

3D-Обзор НОМ-4
|
Оборудование снято с производства, поставка не осуществляется
«Принцип действия наборов мер заключается в следующем: меры имитирует оптические характеристики человеческого глаза - рефракцию и аметропию. Величина рефракции задается сферической преломляющей поверхностью меры, а величина аметропии – ее толщиной вдоль оптической оси. Меры представляют собой плоско-выпуклые линзы с одной сферической преломляющей поверхностью, но разной толщины, что обеспечивает разное значение рефракции каждой меры.
В Набор оптических мер НОМ-4 входят следующие меры:
-
- сферические оптические меры - плосковыпуклые линзы (далее - оптические меры) с одним и тем же радиусом кривизны сферической преломляющей поверхности, и разной толщиной вдоль оптической оси. Величина рефракции задается сферической преломляющей поверхностью меры, а величина аметропии – толщиной меры вдоль оптической оси. В наборе представлены сферические оптические меры со следующими номиналами сферической вершинной рефракции: 0,0 дптр; ± 2,5 дптр; 5,0 дптр; ± 10,0 дптр, ± 15,0 дптр; ± 20,0 дптр. Оптические меры закреплены в специальных металлических оправах, на которых нанесено значение вершинной рефракции;
-
- астигматические оптические меры, номинальное значение цилиндрической вершинной рефракции которых минус 1,5 дптр, минус 3,0 дптр. Оптические меры закреплены в специальных металлических оправах, на торце которых нанесено значение цилиндрической вершинной рефракции;
-
- меры радиуса кривизны - меры, имеющие одинаковый диаметр, передняя поверхность которых полированная и имеет форму сферы радиусом, соответствующим номинальному значению радиуса кривизны меры. В наборе представлены меры со следующими номиналами радиуса кривизны: 6,70 мм; 7,30 мм; 7,90 мм; 8,75 мм; 9,50 мм. Все меры смонтированы в едином металлическом корпусе. Около каждой меры нанесено соответствующее ей значение рефракции.
Набор имеет универсальное устройство для размещения трех оптических мер в поле зрения офтальмологического рефрактометра.

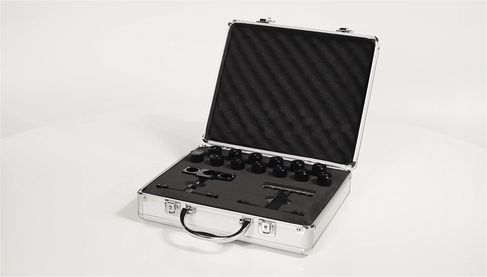

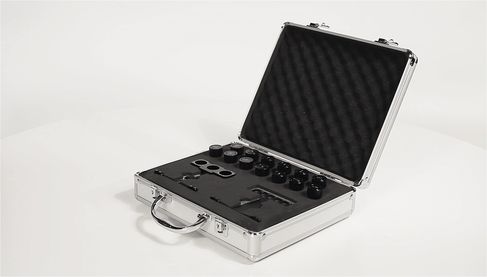

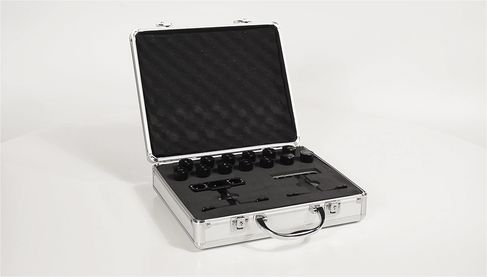

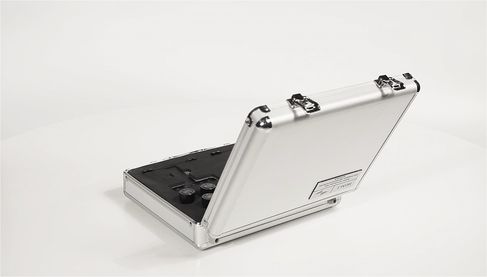

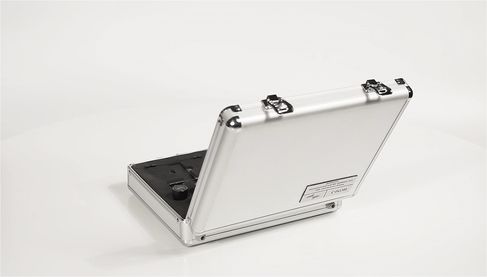

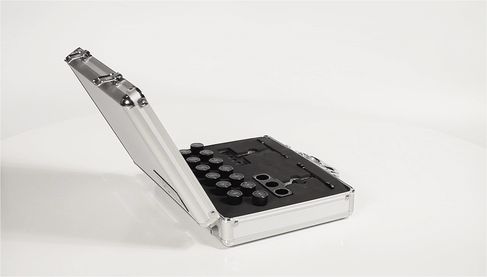

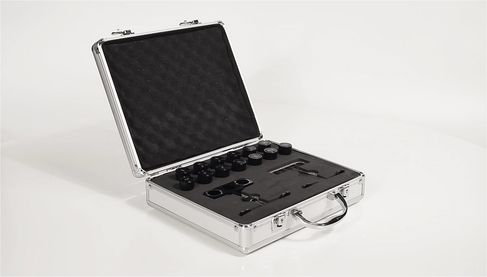

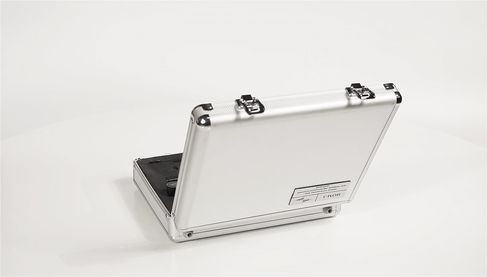

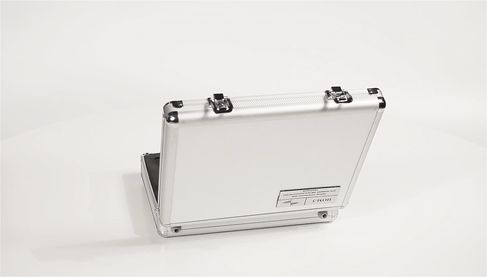

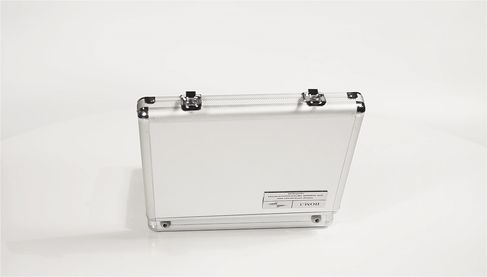

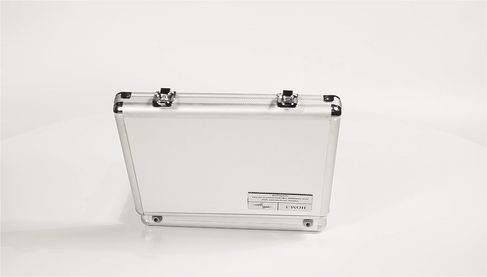

Все вышеуказанные элементы устанавливаются в ячейки футляра. На внешней крышке футляра имеется шильдик с указанием наименования набора и изготовителя»
Контактные данные
| 8 (800) 350 25 51 |
доб. 3607 |
| 8 (495) 665 52 91 |
|
| Технические характеристики |
| |
| Номинальные значения сферической вершинной рефракции оптических мер*, дптр |
0,0;
+2,5; -2,5;
+5,0; -5,0;
+10,0; -10,0;
+15,0; -15,0;
+20,0; -20,0;
|
Пределы допускаемой абсолютной погрешности воспроизведения сферической вершинной рефракции, дптр:
от 0,0 до ±10,0 дптр;
свыше ±10,0 дптр
|
±0,12
±0,25
|
| Номинальное значение цилиндрической вершинной рефракции астигматических оптических мер*, дптр |
-1,5; -3,0
|
| Пределы допускаемой абсолютной погрешности воспроизведения цилиндрической вершинной рефракции, дптр |
±0,12
|
| Номинальные значения мер радиуса кривизны* и соответствующие им значения рефракции, дптр/мм |
-15,0 дптр / 6,70 мм
-7,0 дптр / 7,30 мм
0 дптр / 7,90 мм
+7,0 дптр / 8,75 мм
+15,0 дптр / 9,50 мм
|
| Пределы допускаемой абсолютной погрешности воспроизведения радиуса кривизны, мм |
±0,02
|
| Габаритные размеры оптической меры, (В×D), мм, не более |
42×25
|
| Масса оптической меры, г, не более |
44
|
| Значение межцентрового расстояния крайних ложементов универсального устройства (PD), мм, не более |
64,5
|
| Габаритные размеры футляра (Д×В×Ш), мм, не более |
300×80×260
|
| Масса футляра с мерами, кг, не более |
1,8
|
Условия эксплуатации:
диапазон рабочих температур, ºС
относительная влажность воздуха, %, не более
|
от +15 до +35
60±20
|
|
|
| |
| Расстояние корректирующей линзы до поверхности глаза (оптической меры) (Vertex Distance VD) - 12,0 мм. |
| * - действительное значение сферической вершинной рефракции, цилиндрической вершинной рефракции и радиуса кривизны оптических мер набора определяется при первичной поверке. |
|
