Государственный первичный эталон единицы угла вращения плоскости поляризации (ГЭТ 50-2008)


Государственный первичный эталон применяют для воспроизведения и хранения единицы угла вращения плоскости поляризации и передачи размера единицы при помощи рабочих эталонов рабочим средствам измерений.

Описание

ГЭТ 50-2008

Overall_001175-M44-GET-50-2008-FOTO-IMG_0350-003

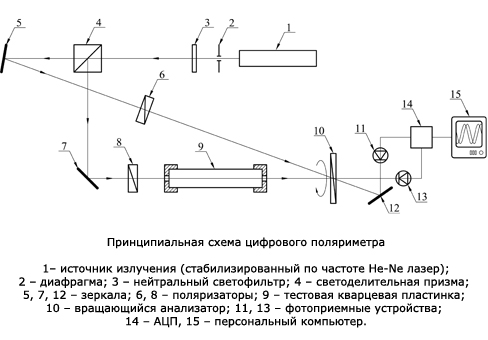

device_50-2008-sxema
001133-M44-GET-50-2008-FOTO-IMG_0298-003


Предназначен для воспроизведения и хранения единицы угла вращения плоскости поляризации и передачи размера единицы при помощи рабочих эталонов рабочим средствам измерений в соответствии с государственной поверочной схемой ГОСТ 8.590-2009 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений угла вращения плоскости поляризации».

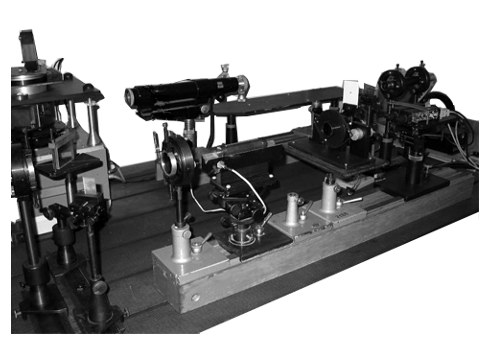

Состав эталона единицы угла вращения плоскости поляризации:

  • цифровой поляриметр;
  • набор мер единицы угла вращения плоскости поляризации;
  • климатическая камера с активной термостабилизацией и многоканальным цифровым термометром с выносными термодатчиками;
  • барометр для измерений атмосферного давления в камере;
  • гигрометр для измерений влажности воздуха в камере.

Материальными носителями единицы угла вращения плоскости поляризации в эталоне служат поляриметрические пластинки.

line168

Контактные данные

levin_2
convert1
Технические характеристики

Диапазон значений угла вращения плоскости поляризации, воспроизводимых эталоном, для излучения с длиной волны 632,9914 нм в вакууме
-70°..+70°
Диапазон значений угла вращения плоскости поляризации, воспроизводимых эталоном, для излучения с длиной волны 546,2271 нм в вакууме
-90°..+90°

Бюджет неопределенности
Источник неопределенности Величина неопределенности Тип погрешности и неопределенности
Несовершенство поверхности кварцевой пластинки меры УВПП 0.00013º Случайная
Наклон кварцевой пластинки относительно оптической оси поляриметра из-за несовершенства оправы меры УВПП 0.00003º Неисключенная систематическая
Наклон кварцевой пластинки относительно оптической оси поляриметра из-за неточности юстировки ложемента для меры УВПП 0.00003º Неисключенная систематическая
Дисперсия удельного вращения и нестабильность длины волны излучения 0.000006º Случайная
Температурная зависимость удельного вращения и погрешность измерения температуры 0.00003º Случайная
Неточность измерения разности фаз сигналов с двух фотодетекторов 0.00024º Неисключенная систематическая
Результирующая стандартная неопределенность, вычисленная по типу В 0.0003º Неисключенная систематическая
Стандартная неопределенность, вычисленная по типу А 0.0004º Случайная
Суммарная стандартная неопределенность 0.0005º Суммарная
Расширенная неопределенность с коэффициентом охвата 3 0.0015º Расширенная
