Государственный первичный эталон единицы показателя преломления применяют для воспроизведения, хранения и передачи единицы показателя преломления твердых и жидких веществ, микрообъектов, двумерного пространственного распределения показателя преломления твердых веществ и газообразных веществ для излучения оптического диапазона от 405 до 1550 нм.

Описание

ГЭТ 138-2021

M44-GET-138-2021-FOTO-IMG_20210322-01

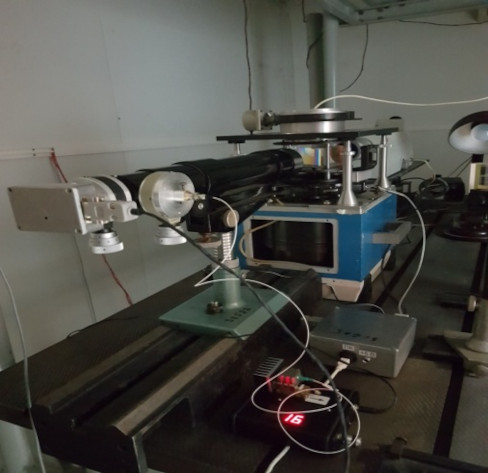

Эталонная установка для воспроизведения, хранения и передачи единицы показателя преломления для твердых и жидких веществ в диапазоне длин волн от 405 до 1550 нм

M44-GET-138-2021-FOTO-IMG_20210322-02

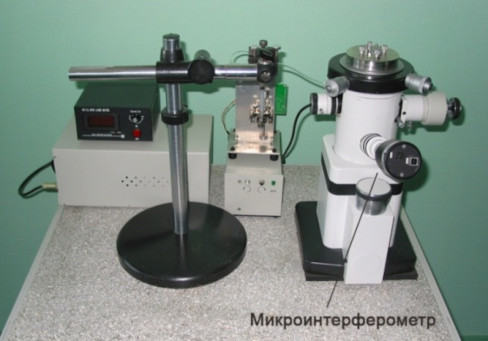

Эталонная установка для воспроизведения, хранения и передачи единицы показателя преломления для твердых и жидких микрообъектов

M44-GET-138-2021-FOTO-IMG_20210322-03

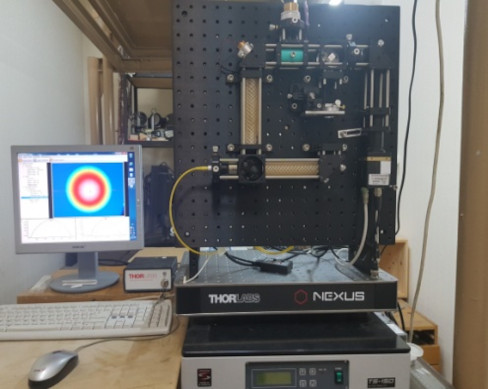

Эталонная установка для воспроизведения, хранения и передачи двумерного пространственного распределения (профиля) единицы показателя преломления твердых веществ в диапазоне длин волн от 405 до 1550 нм

M44-GET-138-2021-FOTO-IMG_20210322-04

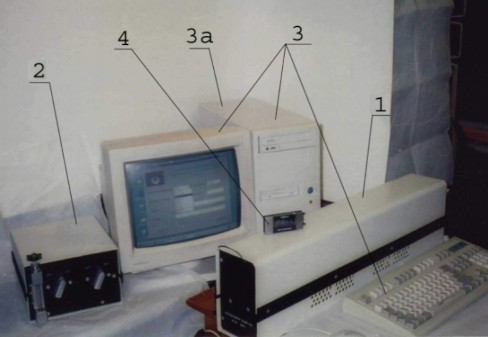

Эталонная установка для воспроизведения, хранения и передачи единицы показателя преломления газообразных веществ (хранится в ФГУП «ВНИИМ им. Д.И. Менделеева»): 1 – оптико-механический блок; 2 - вакуумный откачной пост с системой напуска газа; 3 – персональная ЭВМ; 4 - электронный термометр с цифровой индикацией

Государственный первичный эталон применяют для воспроизведения и хранения единицы показателя преломления твердых, жидких и газообразных веществ и передачи размера единицы показателя преломления при помощи рабочих эталонов рабочим средствам измерений в соответствии с государственной поверочной схемой ГОСТ 8.583-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений показателя преломления твердых, жидких и газообразных веществ».

Вид измерений: рефрактометрия, фотометрия.

Основные физические принципы измерений: гониометрический и интерференционный методы измерения показателя преломления.

Диапазон значений показателя преломления, воспроизводимых эталоном: 1,0 … 3,0.

line168

Контактные данные

Вишняков Геннадий Николаевич
+7 (сьбцйуд9зкш930й4л49ровафыиАОЛФЫ5) 43длоплдыофплдоджы7-33-7ьвдцу894к5ош342907
Предназначение

Государственный первичный эталон состоит из четырех эталонных установок.

Эталонная установка, предназначенная для воспроизведения, хранения и передачи единицы показателя преломления для твердых и жидких веществ, в состав которой входят:

  • гониометр-спектрометр с кольцевым лазером для воспроизведения, хранения и передачи единицы показателя преломления твердых и жидких веществ;
  • набор сменных источников излучения в диапазоне длин волн от 405 до 1550 нм в виде лазерных модулей с волоконным выходом;
  • эталонные меры показателя преломления в виде трехгранных стеклянных призм из различных марок стекла и полой трехгранной призмы с набором расходуемых и возобновляемых рефрактометрических жидкостей;
  • многоканальный цифровой термометр прецизионный с выносными термометрами сопротивления на основе термистора;
  • термогигрометр для измерений температуры, атмосферного давления и влажности воздуха в зоне измерений;
  • система сбора и обработки измерительной информации на базе персональной ЭВМ;
  • специализированное программное обеспечение.

Эталонная установка, предназначенная для воспроизведения, хранения и передачи единицы показателя преломления для твердых и жидких микрообъектов, в состав которой входят:

  • автоматизированный интерференционный микроскоп для воспроизведения, хранения и передачи единицы показателя преломления твердых и жидких микрообъектов с программным обеспечением;
  • меры показателя преломления в виде специальной кюветы с микролунками и набором расходуемых и возобновляемых рефрактометрических жидкостей.

Эталонная установка, предназначенная для воспроизведения, хранения и передачи двумерного пространственного распределения (профиля) единицы показателя преломления твердых веществ, в состав которой входят:

  • цифровой интерферометр для измерения двумерного пространственного распределения (профиля) единицы показателя преломления твердых веществ;
  • эталонные меры двумерного пространственного распределения (профиля) показателя преломления в виде тонких срезов заготовок градиентного волокна и самих заготовок;
  • специализированное программное обеспечение.

Эталонная установка, предназначенная для воспроизведения, хранения и передачи единицы показателя преломления для газообразных веществ (хранится в ФГУП «ВНИИМ им. Д.И. Менделеева»), в состав которой входят:

  • лазерный интерференционный рефрактометр для измерений показателя преломления чистых газов и газовых смесей, включая воздух, с вакуумным откачным постом, системой напуска газа и камерой пассивной термостабилизации;
  • специализированное программное обеспечение.

Области применения:

  • оптическое приборостроение;
  • волоконно-оптические линии связи;
  • медицина, в том числе фармакология;
  • пищевая промышленность;
  • биотехнология.
Технические характеристики

Основные метрологические характеристики
Стандартные неопределенности результатов измерений
для твердых тел
оцененная по типу А
1,0 x 10-6
оцененная по типу В
1,2 x 10-6
суммарная стандартная неопределенность
1,5 x 10-6
расширенная неопределенность
3,9 x 10-6

для жидкостей
оцененная по типу А
5,0 x 10-7
оцененная по типу В
5,8 x 10-7
суммарная стандартная неопределенность
7,6 x 10-7
расширенная неопределенность
2,0 x 10-6

для твердых и жидкий микрообъектов
оцененная по типу А
1,0 x 10-5
оцененная по типу В
1,0 x 10-5
суммарная стандартная неопределенность
1,4 x 10-5
расширенная неопределенность
2,8 x 10-5

для газообразных веществ
оцененная по типу А
1,0 x 10-8
оцененная по типу В
1,2 x 10-8
суммарная стандартная неопределенность
1,5 x 10-8
расширенная неопределенность
3,0 x 10-8
