Предназначен для воспроизведения, хранения и передачи размеров единиц силы света, канделы (кд), и светового потока, люмена (лм)

Описание

ГЭТ 5-2024

device_GET5-2003

Установка для воспроизведения единиц силы света и светового потока

get5-2012-2

Комплекс гониофотометрический для измерения силы света, пространственного распределения силы света, светового потока

Состав эталона:

  1. Эталонная установки для воспроизведения и передачи единицы силы света на основе высокотемпературной модели черного тела (МЧТ) и реперной точки δ(MoC)-C, включающая:

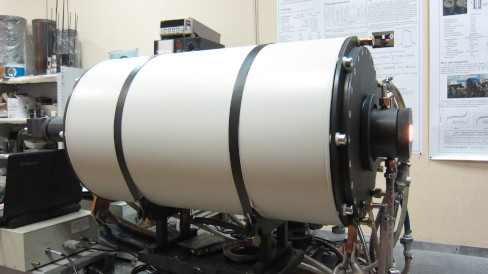

    • Источник излучения в виде модели черного тела ВВ3500МP на реперной точке δ(MoC)-C и с регулируемой температурой от 1500 до 3200 K;
    • Комплект апертурных диафрагм;
    • Первичный фотометр с коррекцией под относительную чувствительность человеческого глаза и входной диафрагмой 5 мм;
    • Комплект эталонных источников света и фотометров для хранения и передачи единицы силы света;
    • Систему термостатирования диафрагм;
    • Систему термостатирования фотометров;
    • Систему позиционирования и юстировки фотометров;
    • Систему позиционирования и юстировки источников света;
    • Систему измерения расстояния;
    • Систему питания эталонных источников света;
    • Спектрорадиометр для измерения цветовой температуры источников;
    • Яркомер для передачи единицы яркости;
    • Люксметры для сличения с эталоном малых уровней;
    • Быстродействующий фотометр для измерения пульсации;
    • Систему управления, регистрации и обработки информации.
  2. Эталонная установка для измерения пространственного распределения силы света и воспроизведения единицы полного светового потока на основе гониофотометра, включающая:
    • Гониофотометр с радиусом вращения 1,5 м;
    • Узел приемников гониофотометра;
    • Систему питания эталонных источников света;
    • Систему измерения расстояния;
    • Систему управления, регистрации и обработки информации.
  3. Эталонная установка для передачи единицы полного светового потока на основе фотометрического шара и спектрорадиометра, включающая:

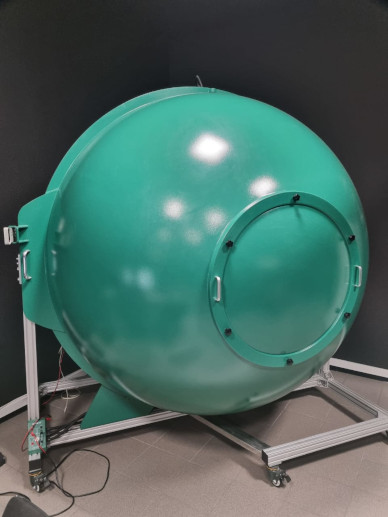

    • Интегрирующую сфера диаметром 2 м;
    • Спектрорадиометр;
    • Комплект эталонных источников света;
    • Систему питания источников света;
    • Систему управления, регистрации и обработки информации.
  4. Установка для измерения линейности фотометров

Область применения - обеспечение единства измерений при выполнении работ по обеспечению безопасных условий и охраны труда, по контролю световых параметров энергосберегающего светотехнического оборудования, при осуществлении мероприятий государственного контроля (надзора) в отраслях народного хозяйства:

  • автомобильный и железнодорожный транспорт
  • строительство и ЖКХ
  • машиностроение
  • энергетика
  • аэрокосмическая техника
  • экология и природопользование.

line168

Контактные данные

(495) 437 29 88
convert1
Технические характеристики

Диапазон измерения силы света
от 1 до 20000 кд
Диапазон измерения светового потока
от 1 до 3500 лм
Среднее квадратическое отклонение:
при воспроизведении единицы силы света
при воспроизведении единицы светового потока

от 0,02 до 0,05%
от 0,03 до 0,05%
Неисключенная систематическая погрешность k = 1,4:
при воспроизведении единицы силы света
при воспроизведении единицы светового потока

от 0,24 до 0,29%
от 0,27 до 0,31%
Оценка стандартной неопределенности, вычисленная по типу А:
при воспроизведении единицы силы света
при воспроизведении единицы светового потока

от 0,01 до 0,02%
от 0,025 до 0,05%
Оценка стандартной неопределенности, вычисленная по типу В:
при воспроизведении единицы силы света
при воспроизведении единицы светового потока

от 0,10 до 0,12%
от 0,11 до 0,13%
Суммарная стандартная неопределенность:
при воспроизведении единицы силы света
при воспроизведении единицы светового потока

от 0,10 до 0,12%
от 0,11 до 0,14%
Оценка расширенной неопределенности при коэффициенте охвата k = 2:
при воспроизведении единицы силы света
при воспроизведении единицы светового потока

от 0,20 до 0,24%
от 0,22 до 0,28%
