Создание эталона реализует задачу повышения эффективности систем оптико-электронной аппаратуры, используемой для получения метеоинформации, предсказания погоды, предупреждения об опасных метеорологических явлениях, для контроля состояния окружающей среды

Описание

ГЭТ 213-2022

Overall_000287-M4-GET-213-2014-FOTO_IMG_0163-004

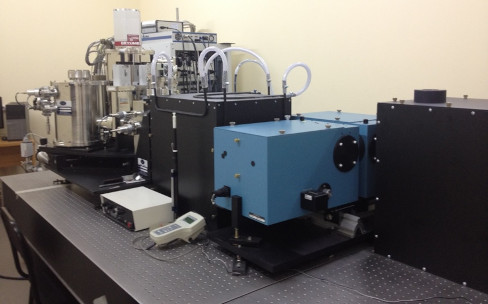

Внешний вид установки ГПЭ-I

get213-2014-2

Функциональная схема ГПЭ-II

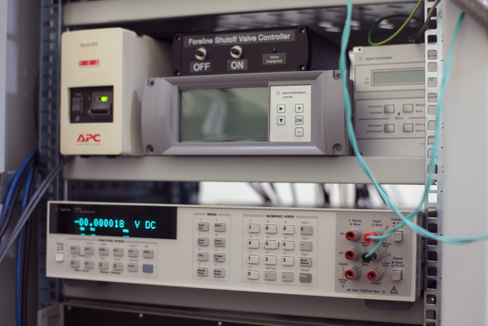

000290-M4-GET-213-2014-FOTO_IMG_0165-003

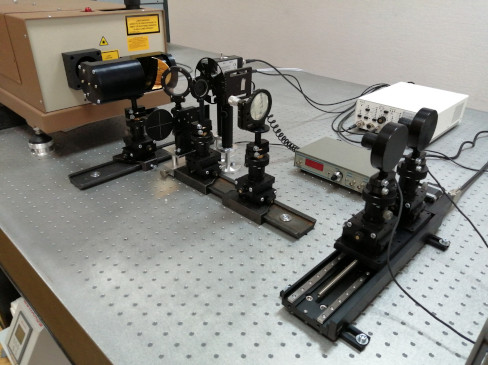

Установка состоит из трех основных частей:

  • монохроматор
  • блок осветителей
  • блок приемников излучения

В установке используется двойной дифракционный монохроматор с низким уровнем рассеянного света (10-14) и высокой воспроизводимостью длины волны (≤ 0,01 нм).

Блок осветителей состоит из трех ламп, расположенных на подвижной платформе и оптических элементов (плоское и сферическое зеркало), позволяющих фокусировать источник света на входную щель монохроматора. Для основной видимой области в спектральном диапазоне от 0,35 до 1,0 мкм используется вольфрамовая галогенная лампа с высокостабильным источником постоянного тока. Для ультрафиолетовой области спектра используется источник света на базе ксеноновой лампы, позволяющий получать больше света, чем от галогенной лампы. Для прецизионной калибровки монохроматора по длине волны используется ртутно-гелиевая спектральная лампа.

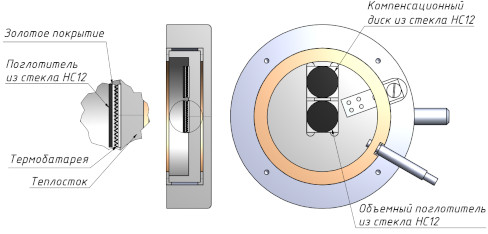

В состав блока приемников входят фильтровые радиометры и трэп-детектор, которые смонтированы в специально разработанные водоохлаждаемые радиаторы. Радиаторы установлены на юстировочные столики, позволяющие делать тонкую юстировку по трем линейным перемещением и трем угловым. Все приемники располагаются на подвижной платформе, позволяющей автоматически подводить каждый приемник излучения под пучок излучения, выходящий из щели монохроматора. Плоское и сферическое зеркало позволяют сделать слабо сходящийся параллельный пучок, попадающий на фильтровый радиометр или трап-детектор.

Эталон разработан в интересах предприятий космической отрасли, военно-промышленного комплекса, солнечной энергетики и метеорологии. Создание эталона реализует задачу повышения эффективности систем оптико-электронной аппаратуры, используемой для получения метеоинформации, предсказания погоды, предупреждения об опасных метеорологических явлениях, для контроля состояния окружающей среды.

Государственный первичный эталон единиц величин абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 0,25 до 14,00 мкм (ГПЭ) состоит из Установки для воспроизведения и передачи единиц величин абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 0,25 до 14,00 мкм (ГПЭ-I) и Установки для передачи единиц величин абсолютной и относительной спектральной чувствительности к освещенности в диапазоне длин волн от 0,35 до 2,50 мкм (ГПЭ-II).

Воспроизведение единиц величин спектральной чувствительности ГПЭ основан на измерении мощности потока излучения, падающего на исследуемый приемник излучения и сигнала с него.

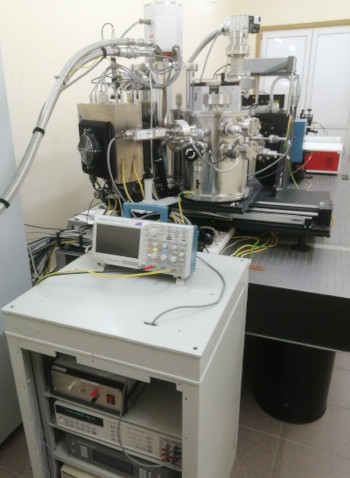

Основой установки для измерения спектральной чувствительности в диапазоне длин волн от 0,25 до 14,00 мкм является криогенный радиометр. Криогенный радиометр представляет собой полостной неселективный приемник с электрическим замещением. Абсолютный криогенный радиометр представляет собой сложную криовакуумную и электронную систему, включающую систему вакуумирования внутреннего объема криостата радиометра, систему охлаждения и стабилизации температуры приемной полости и опорной платформы радиометра и систему измерения и обработки информации. Вакуумирование внутреннего объема криостата радиометра до уровня вакуума не более 1×10-7 производится с помощью системы на основе турбомолекулярного и пластинчато-роторного насосов.

Система радиометра состоит из абсолютного криогенного радиометра и вакуумной камеры приемников излучения, в которой могут быть установлены до 5 приемников излучения. Радиометр и вакуумная камера приемников излучения подсоединены к общей вакуумной камере с оптическим окном с помощью гибкого Y-образного сильфона, что исключает необходимость измерений пропускания входного окна. Вакуумные объемы криостата криогенного радиометра и камеры калибруемых приемников излучения могут быть отделены от общей камеры с помощью шиберов. Подвижная платформа выборочно устанавливает под излучение или радиометр или вакуумную камеру приемников излучения. Мощность потока излучения от монохроматического источника измеряется или радиометром, или приемником излучения внутри вакуумной камеры.

line168

Контактные данные

sapritsky_2
convert1
Технические характеристики

Значения для ГПЭ-I
Спектральный диапазон
от 0,25 до 14 мкм
Динамический диапазон
1·10-6÷10 А/Вт;
1÷1·1016 В/Вт;
0,01÷1,00 отн.ед.
Относительное среднее квадратическое отклонение S0
от 8,2·10-4 до 1,8·10-3
Неисключенная систематическая погрешность результата измерений Θ0,99
от 7,7·10-4 до 4,5·10-2
Стандартная неопределенность измерений оцененная по типу А uA
от 8,2·10-4 до 1,8·10-3
Стандартная неопределенность измерений оцененная по типу B uB
от 3,2·10-4 до 1,9·10-2
Суммарная стандартная неопределенность оцененная по типу С uC
от 8,8·10-4 до 1,9·10-2
Расширенная неопределенность U0,99
от 2,3·10-3 до 4,9·10-2
Значения для ГПЭ-II

Спектральный диапазон
от 0,35 до 1,0 мкм
Динамический диапазон
4·10-16 до 4·10-6 А·м2/Вт;
0,01÷1,00 отн.ед.
Относительное среднее квадратическое отклонение S0
1,01·10-3
Неисключенная систематическая погрешность результата измерений Θ0,99
1,16·10-3
Стандартная неопределенность измерений оцененная по типу А uA
1,01∙10-3
Стандартная неопределенность измерений оцененная по типу B uB
4,76∙10-4
Суммарная стандартная неопределенность оцененная по типу С uC
1,12∙10-3
Расширенная неопределенность U0,99
2,88∙10-3
