ГЭТ 202-2024

Метрологический сервис (коды калибровочных возможностей по классификации МКМВ): EM.8.4.5, EM.8.4

ГПСЭ обеспечивает воспроизведение единицы в двух режимах. В первом режиме при непосредственном разряде емкостного накопителя генератора высоковольтных импульсов ГВИ на нагрузку обеспечивается воспроизведение импульсов тока с минимальной длительностью фронта 0,14 мкс при амплитуде от 1 до 8 кА. Во втором режиме емкостной накопитель разряжается на нагрузку через одновитковый трансформатор импульсного тока ТТ-100. При этом обеспечивается воспроизведение импульсов тока с максимальной амплитудой 100 кА и длительностью фронта 10 мкс.

Эталон обеспечивает единство измерений в областях:

• измерения амплитудно-временных параметров импульсных токов молниевых разрядов при испытаниях на стойкость к воздействию тока молнии;
• обеспечения безопасных условий и охраны труда, молниезащиты зданий и сооружений;
• оценки соответствия обязательным требованиям и сертификация промышленной продукции (авиационная и ракетно-космическая техника, энергетика и т.п.);
• проведению испытаний бортового оборудования разрабатываемых самолетов на воздействие тока молнии в соответствие с квалификационным требованиями КТ-160D.

Эталон включает в себя:

• трансформатор импульсов тока большой амплитуды ТТ-100 с токосъемными выводами;
• генератор высоковольтных импульсов ГВИ с токосъемными выводами и разрядным сопротивлением;
• цифровые регистраторы импульсов;
• контрольные измерительные преобразователи силы импульсного тока;
• пульт управления.

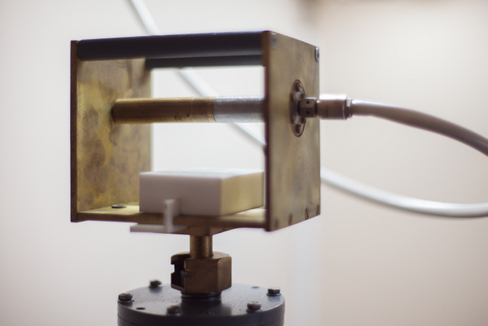

Для измерения амплитудно-временных параметров импульсов тока, создаваемых в рабочей зоне ГПСЭ и передачи единицы импульсного тока молниевого разряда от ГПСЭ к вторичным эталонам и рабочим средствам измерений применяются контрольные измерительные преобразователи силы импульсного тока КПТ-100.

Регистрация импульсов напряжения с выходов датчиков осуществляется с помощью цифровых регистраторов импульсов (запоминающих осциллографов)
