Государственный первичный специальный эталон применяется для обеспечения единства измерений параметров импульсов напряженности электрического и магнитного полей и импульсов высокого электрического напряжения в интересах предприятий приборостроительной отрасли, организаций, занимающихся прикладными и фундаментальными научными исследованиями в области электромагнитной совместимости, радиолокации, антенно-фидерных систем, телекоммуникаций, радиофотоники и материаловедения.

Описание

ГЭТ 148-2021

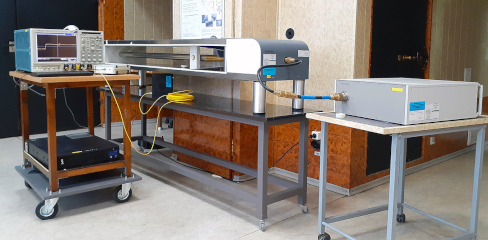

Полеобразующая система типа ТЕМ-ячейки в субнаносекундом диапазоне

Overall_001081-M12-GET-148-2013-FOTO-IMG_0264-004
000993-M12-GET-148-2013-FOTO-IMG_0201-003

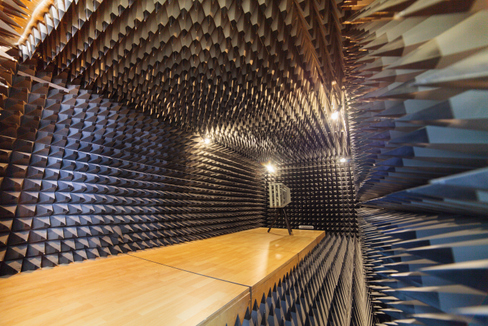

001040-M12-GET-148-2013-FOTO-IMG_0234-003
001093-M12-GET-148-2013-FOTO-IMG_0271-004
M12-GET-148-2021-FOTO-IMG_20210317-01
Состав эталона:

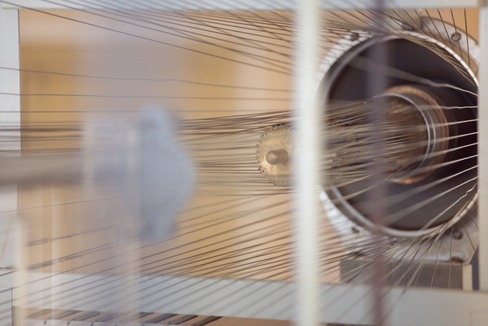

  • полеобразующая система ПС-1 типа ТЕМ-ячейки с двумя рабочими зонами в наносекундном диапазоне, зав. № 01;
  • полеобразующая система ПС-2 типа ТЕМ-ячейки в субнаносекундном диапазоне, зав. № 01;

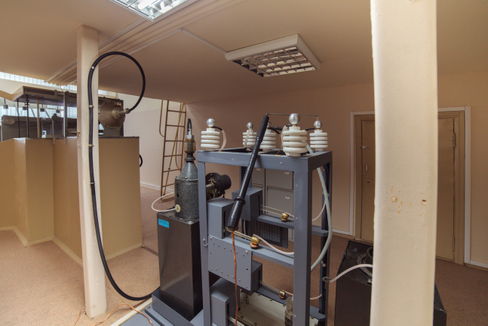

  • генератор импульсов высокого напряжения экспоненциальной формы с источником питания Г-1, зав. № 01;
  • высоковольтный генератор ступенчатых импульсов с кабельным накопителем Г-2, зав. № 01;
  • высоковольтный полупроводниковый генератор ступенчатых импульсов Г-3, зав.№01 (ГИВН-20-0,1);
  • комплект генераторов ступенчатых импульсов напряжения Г-4;
  • высоковольтный полупроводниковый генератор ступенчатых импульсов Г-5, зав. № 01 (ГИН-60-10);
  • высоковольтный полупроводниковый генератор ступенчатых импульсов Г-6, зав. № 01 (PPG-2,5S);
  • компаратор напряженности импульсного электрического поля экспоненциальной формы КЕ-1, зав. № 01;
  • компаратор напряженности импульсного магнитного поля экспоненциальной формы КН-1, зав. № 01;
  • компаратор напряженности импульсного электрического поля ступенчатой формы КЕ-2, зав. № 01;
  • компаратор напряженности импульсного электрического поля ступенчатой формы КЕ-3, зав. № 01;
  • компаратор напряженности импульсного электрического поля ступенчатой формы КЕ-4, зав. № 01;
  • радиооптический преобразователь напряженности импульсного электрического поля ИП-Е-Р, зав. № 01;
  • система стабилизации и управления;
  • система регистрации и обработки результатов измерений;
  • лабораторные помещения, отвечающие требованиям по экранированию от внешних помех и климатическим условиям.

Государственный первичный специальный эталон хранит, воспроизводит и передает единицы напряженностей импульсных электрического и магнитного полей, а также высокого импульсного электрического напряжения.

Для воспроизведения и передачи единиц напряженностей импульсных электрического и магнитного полей применяются полеобразующие системы типа ТЕМ-ячейки ПС-1 и ПС-2 в наносекундом и субнаносекундном диапазонах соответственно, возбуждаемые генераторами импульсов электрического напряжения. Для воспроизведения и передачи единицы высокого импульсного электрического напряжения также применяется комплект полупроводниковых генераторов импульсов напряжения с максимальной амплитудой импульсов 50 кВ и комплект компараторов, использующих элементы радиофотоники. Воспроизведение единицы высокого импульсного электрического напряжения осуществляется путем двойного преобразования «напряжение-поле-напряжение» с использованием ячеек ПС-1 и ПС-2, воспроизводящих однородное импульсное электрическое поле.

В эталоне воспроизводятся расчетные импульсы напряженностей импульсных электрического и магнитного полей экспоненциальной и ступенчатой формы в диапазоне амплитуд от 3 В/м до 680 кВ/м (от 0,008 А/м до 1,8 кА/м) при длительности фронта в диапазоне от 0,1 до 10,0 нс. Импульсы высокого электрического напряжения воспроизводятся в диапазоне амплитуд от 1 до 50 кВ при длительности от 20 нс до 150 мкс и длительности фронта от 0,1 до 8,0 нс.

Расширенная неопределенность воспроизведения единиц (p = 0,95, k= 2) напряженностей электрического и магнитного полей во всех режимах работы эталона не превышает 6,8 %, единицы высокого импульсного электрического напряжения составляет 5,8 %.

В связи с разработкой, функционированием и модернизацией ГЭТ 148-2021 за последние 10 лет опубликовано 58 статей в реферируемых журналах и тезисах конференций, получено 5 патентов на изобретения и полезные модели.

line168

Контактные данные

Сухов Александр Витальевич
+7 (сьбцйуд9зкш930й4л49ровафыиАОЛФЫ5) 78длоплдыофплдоджы1-44-6ьвдцу894к5ош342900
Технические характеристики

Форма воспроизводимого импульса
Режим
Длительность фронта импульса, с
Постоянная времени спада / длительность импульса, с
Е поле, В/м
Н поле, А/м
Экспоненциальная
1
8,0×10–9, не более
1,5×10–4, не менее
1,0×104 – 2,0×105
26,0 – 5,3×102
Ступенчатая
2
1,0×10–9, не более
1,0×10–7, не менее
1,0×103 – 1,0×105
2,6 – 2,6×102

3
1,0×10–9, не более
1,0×10–7, не менее
3,0×103 – 3,0×105
80,0 – 8,0×102

4
5,0×10–10, не более
3,0×10–8, не менее
3,5×104 – 1,0×105
80,0 – 2,6×102

5
1,0×10–10, не более
3,0×10–8, не менее
1,0×105 – 3,0×105
2,6×102 – 8,0×102

6
5,0×10–10–1,0×10–8
1,0×10–9 – 1,0
3,0 – 40,0
8,0×10-3 – 1,0×10-1

7
1,0×10–10–1,0×10–8
1,0×10–9 – 1,0
10,0 – 1,3×102
2,6×10-2 – 3,5×10-1
Форма воспроизводимого импульса

Режим
Θ0, %
uА, %
uВ, %
uС, %
UР, %

Е
Н
Е
Н
Е
Н
Е
Н
Е
Н
Экспоненциальная
1
1,0
2,0
0,4
0,4
0,4
0,8
0,5
0,9
0,9
1,5

Ступенчатая

2
6,0
6,5
0,4
0,4
2,4
2,5
2,5
2,6
4,2
4,4

3
7,5
8,0
0,4
0,4
3,1
3,1
3,1
3,1
5,4
5,4

4
8,0
8,5
0,1
0,1
3,3
3,4
3,3
3,4
5,6
5,7

5
8,5
8,5
0,1
0,1
3,4
3,4
3,4
3,4
5,7
5,7

6
3,0
3,5
0,1
0,1
1,2
1,4
1,2
1,4
2,1
2,4

7
3,0
3,5
0,1
0,1
1,2
1,2
1,2
1,2
2,1
2,1

Примечание:

  • Напряженность Е и Н полей при воспроизведении импульсов определяется в установившемся режиме
  • Длительность фронта импульса определяется между уровнями 0,1 и 0,9 от установившегося значения напряженности
  • Постоянная времени спада определяется на уровне 0,37 от установившегося значения напряженности, а длительность импульса на уровне 0,5
