Предназначен для настройки и калибровки вихретоковых дефектоскопов (систем), а также для определения погрешности измерения вихретоковых дефектоскопов (систем) при проведении поверочных работ.
Описание

Госреестр № 42594-09

000657-D4-TST-FOTO_IMG_7421-001

В комплект мер входят:

  • мера TST001
  • мера TST002.1
  • мера TST002.2
  • мера TST003
  • мера TST004
  • мера TST005
  • мера TST006.1
  • мера TST006.2

Примечание:

  • состав комплекта может меняться по желанию заказчика
  • Комплект TST изготавливают из стали типа Ст. 3 по ГОСТ 14637-79, Ст. 20 по ГОСТ 1050-74 или аналогичной, по электромагнитным свойствам близким к указанным маркам стали.
  • меру TST 004 изготавливают из стали марки 08Х18Н10 по ГОСТ 5632-72 или аналогичной.

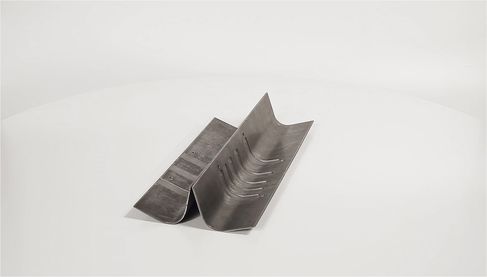

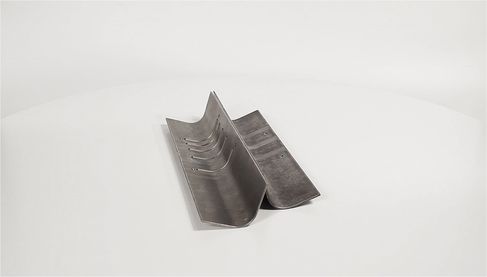

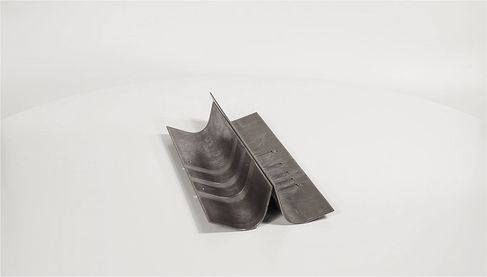

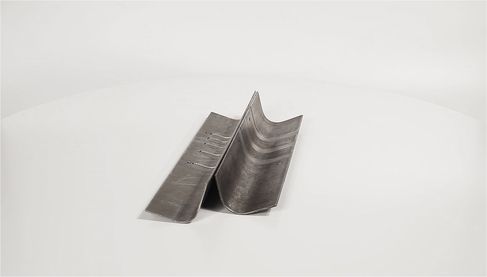

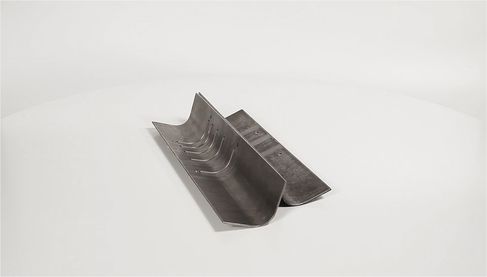

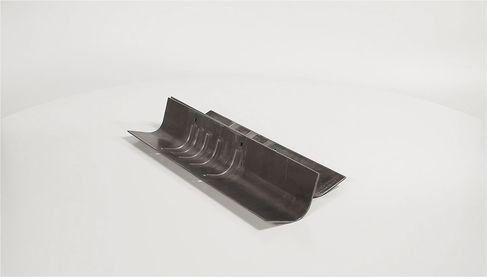

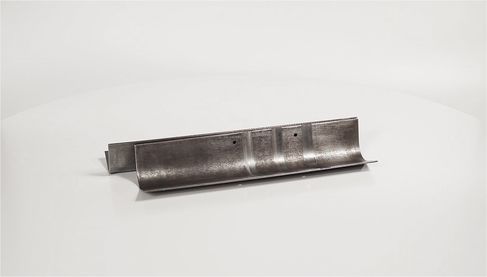

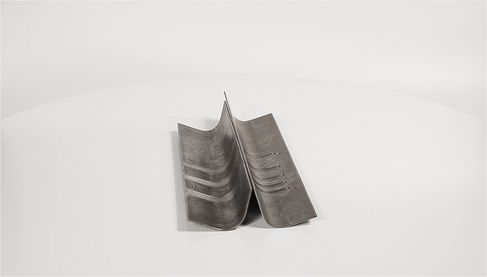

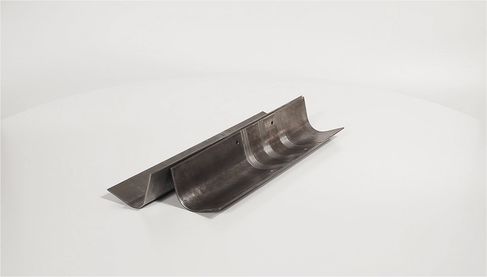

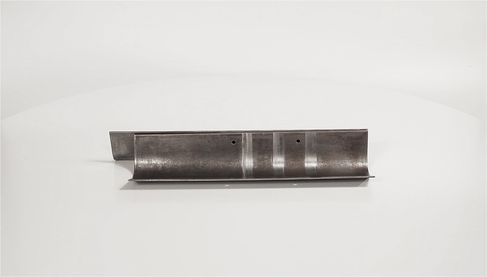

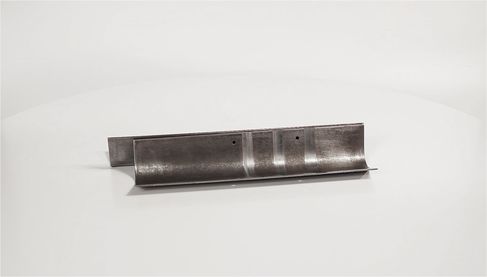

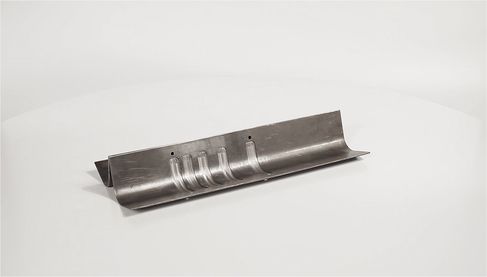

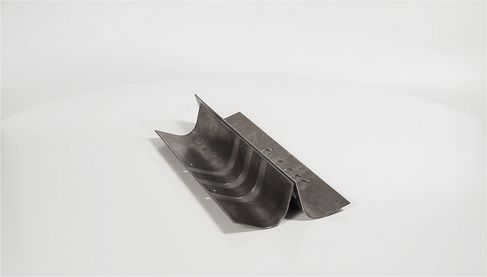

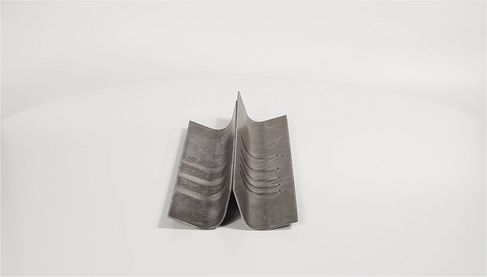

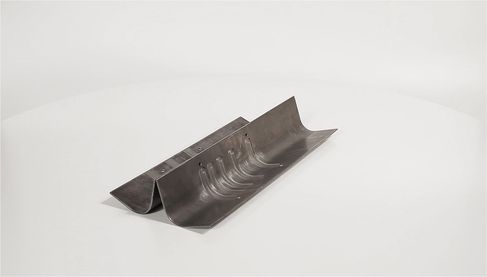

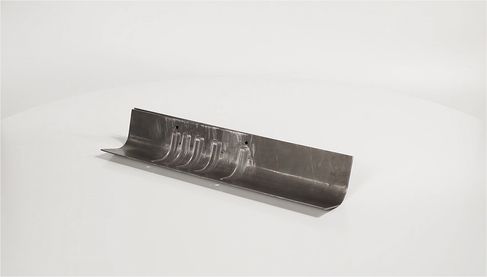

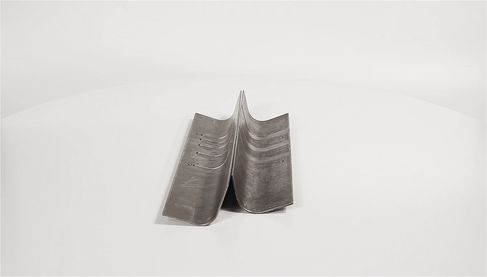

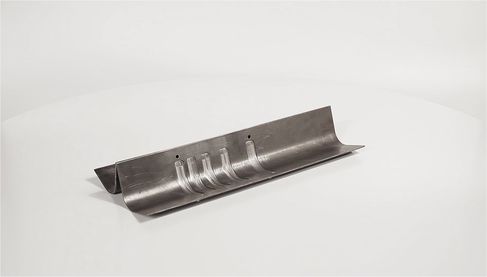

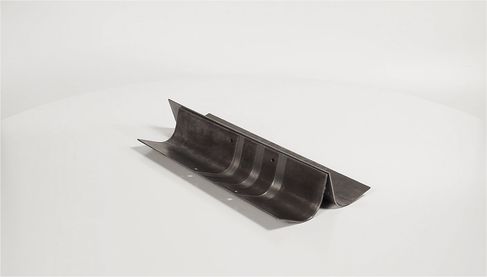

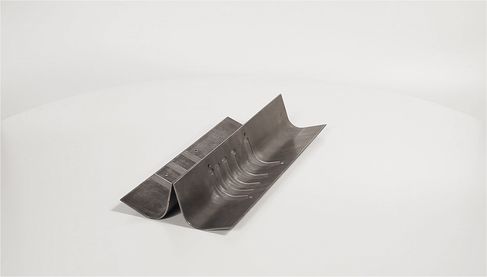

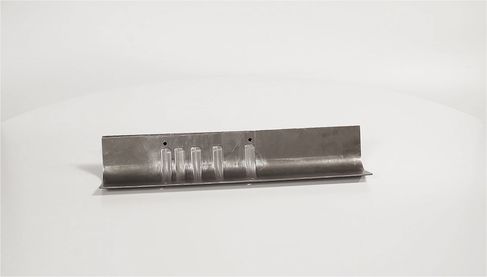

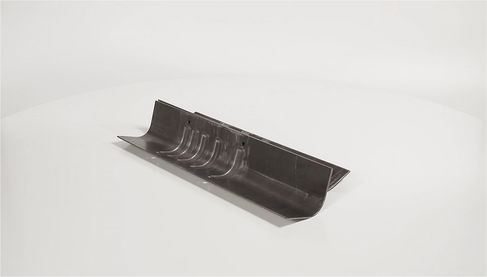

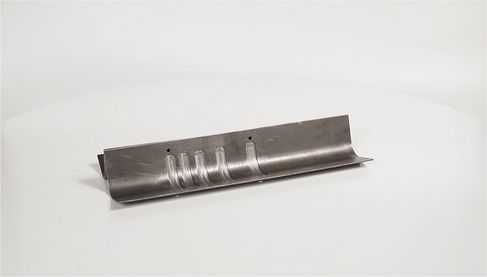

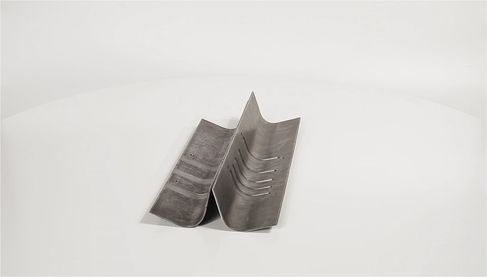

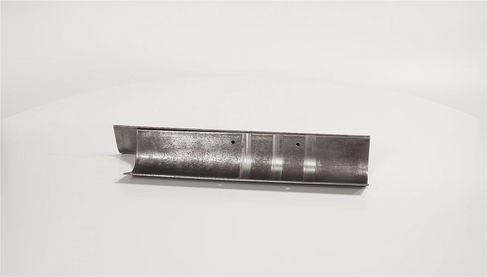

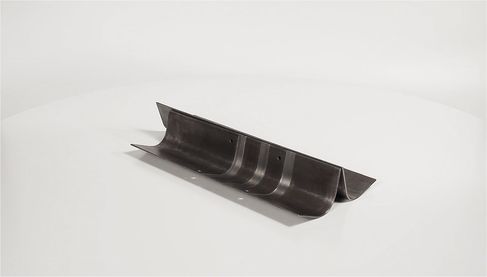

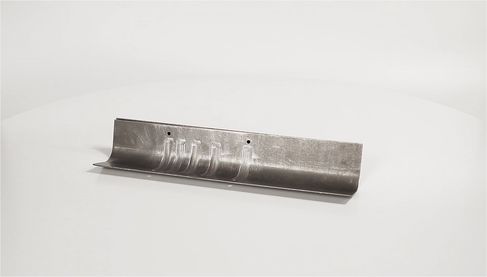

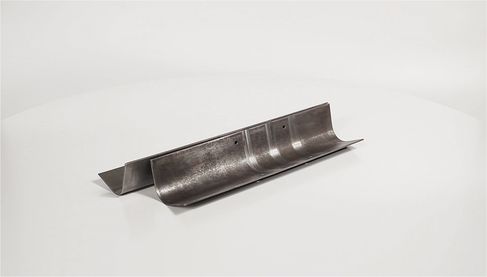

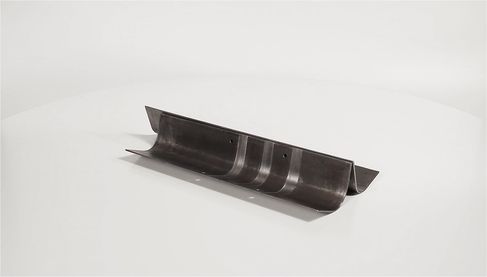

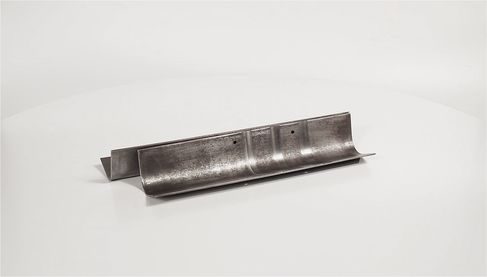

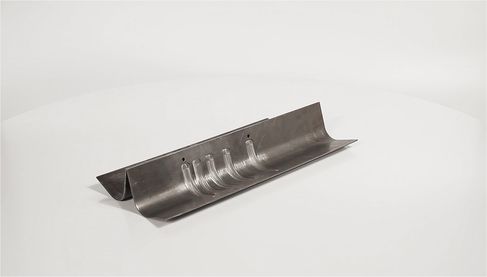

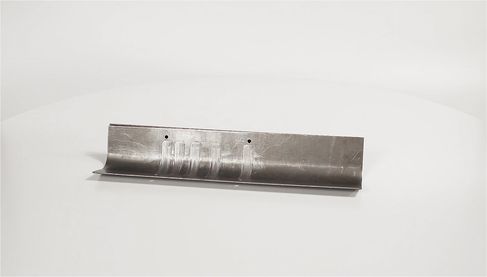

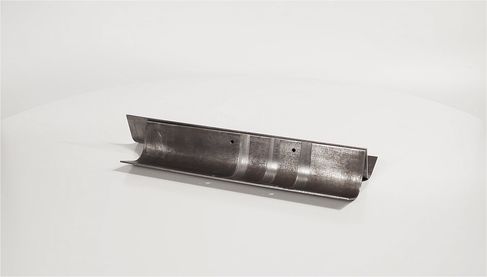

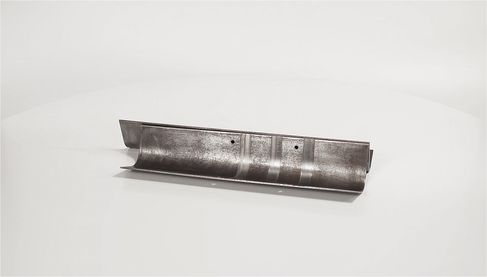

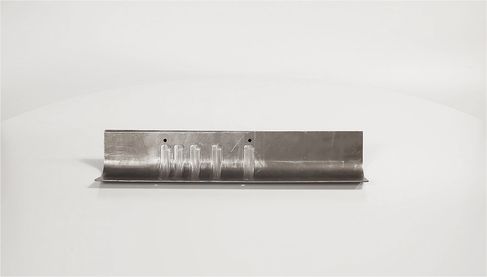

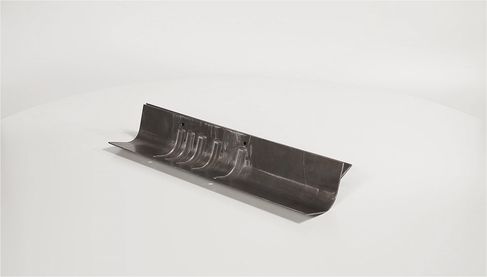

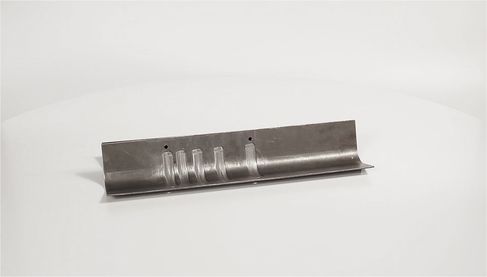

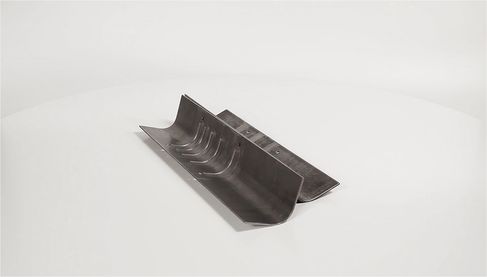

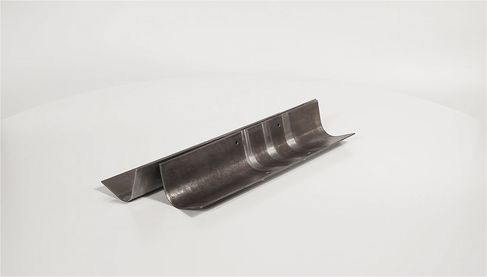

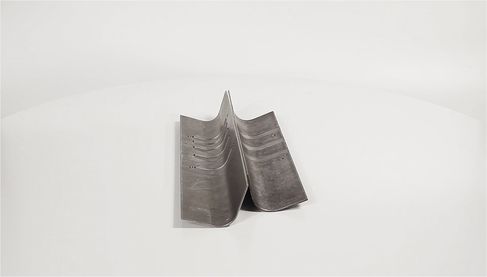

3D-Обзор TST

Комплект мер дефектов для вихретоковых дефектоскопов TST Комплект мер дефектов для вихретоковых дефектоскопов TST Комплект мер дефектов для вихретоковых дефектоскопов TST Комплект мер дефектов для вихретоковых дефектоскопов TST Комплект мер дефектов для вихретоковых дефектоскопов TST Комплект мер дефектов для вихретоковых дефектоскопов TST Комплект мер дефектов для вихретоковых дефектоскопов TST Комплект мер дефектов для вихретоковых дефектоскопов TST Комплект мер дефектов для вихретоковых дефектоскопов TST Комплект мер дефектов для вихретоковых дефектоскопов TST Комплект мер дефектов для вихретоковых дефектоскопов TST Комплект мер дефектов для вихретоковых дефектоскопов TST Комплект мер дефектов для вихретоковых дефектоскопов TST Комплект мер дефектов для вихретоковых дефектоскопов TST Комплект мер дефектов для вихретоковых дефектоскопов TST Комплект мер дефектов для вихретоковых дефектоскопов TST Комплект мер дефектов для вихретоковых дефектоскопов TST Комплект мер дефектов для вихретоковых дефектоскопов TST Комплект мер дефектов для вихретоковых дефектоскопов TST Комплект мер дефектов для вихретоковых дефектоскопов TST Комплект мер дефектов для вихретоковых дефектоскопов TST Комплект мер дефектов для вихретоковых дефектоскопов TST Комплект мер дефектов для вихретоковых дефектоскопов TST Комплект мер дефектов для вихретоковых дефектоскопов TST Комплект мер дефектов для вихретоковых дефектоскопов TST Комплект мер дефектов для вихретоковых дефектоскопов TST Комплект мер дефектов для вихретоковых дефектоскопов TST Комплект мер дефектов для вихретоковых дефектоскопов TST Комплект мер дефектов для вихретоковых дефектоскопов TST Комплект мер дефектов для вихретоковых дефектоскопов TST Комплект мер дефектов для вихретоковых дефектоскопов TST Комплект мер дефектов для вихретоковых дефектоскопов TST Комплект мер дефектов для вихретоковых дефектоскопов TST Комплект мер дефектов для вихретоковых дефектоскопов TST Комплект мер дефектов для вихретоковых дефектоскопов TST Комплект мер дефектов для вихретоковых дефектоскопов TST Комплект мер дефектов для вихретоковых дефектоскопов TST Комплект мер дефектов для вихретоковых дефектоскопов TST Комплект мер дефектов для вихретоковых дефектоскопов TST Комплект мер дефектов для вихретоковых дефектоскопов TST Комплект мер дефектов для вихретоковых дефектоскопов TST Комплект мер дефектов для вихретоковых дефектоскопов TST Комплект мер дефектов для вихретоковых дефектоскопов TST Комплект мер дефектов для вихретоковых дефектоскопов TST Комплект мер дефектов для вихретоковых дефектоскопов TST Комплект мер дефектов для вихретоковых дефектоскопов TST

Оборудование снято с производства, поставка не осуществляется

Комплект мер дефектов для вихретоковых дефектоскопов TST предназначен для настройки и калибровки вихретоковых дефектоскопов (систем), а также для определения погрешности измерения вихретоковых дефектоскопов (систем) при проведении поверочных работ.

Комплект TST представляет собой набор стальных труб разного диаметра, прямоугольных пластин разной толщины и образцов с фиксированным радиусом кривизны.

Выпускаются по техническим условиям ТУ 427670-001-05842749-2009

Маркировка наносится наклейкой на рабочую поверхность с краю по длине меры.

На каждой мере указано:

  • сокращенное наименование комплекта мер TST;
  • номер комплекта;
  • номер меры;
  • дата изготовления комплекта.

line168

Контактные данные

8 (800) 350 25 51 доб. 3622
8 (495) 665 52 91
Технические характеристики


TST001
TST002.1
TST002.2
TST006.1
TST006.2
Габаритные размеры, мм
длина
480 ± 2
440 ± 2
 440 ± 2
 440 ± 2
440 ± 2
диаметр
В соответствии с диаметром сканера
толщина*
3
3
3
3
3
Ширина проточек, мм
20 ± 1
20 ± 1
20 ± 1
20 ± 1
20 ± 1
Глубина проточек, % от толщины
60
5; 10; 20
40; 60; 80
5; 10; 20
40; 60; 80
Допуск глубины проточек при изготовлении, мм
± 0,1
± 0,1
± 0,1
± 0,1
± 0,1
Расположение проточек
внутреннее

внешнее
Расстояние между проточками, мм
40; 20; 10; 5 ± 1
40 ± 1
40 ± 1
40 ± 1
40 ± 1
Расстояние от левого, правого и нижнего краев меры до первой проточки, мм

150 ± 1
150 ± 1
Расстояние до первой проточки, мм
200 ± 1
200 ± 1
200 ± 1
200 ± 1
200 ± 1
Предел допускаемой основной абсолютной погрешности измерения толщины меры, мм
± 0,04
± 0,04
± 0,04
± 0,04
± 0,04
Предел допускаемой основной абсолютной погрешности измерения внутренних/внешних проточек, мм
± 0,04
± 0,04
± 0,04
± 0,04
± 0,04
Предел допускаемой основной абсолютной погрешности измерения длины меры, мм
± 0,2
± 0,2
± 0,2
± 0,2
± 0,2


TST003
TST004
TST005
Габаритные размеры, мм
длина
600 ± 2
280 ± 2

480 ± 2
диаметр
600 ± 2 В соответствии с диаметром датчика (отношение диаметра датчика к внутреннему диаметру образца не менее 0,85)
толщина*
4 ÷ 16
3
3
Ширина проточек, мм
50 ± 1

20 ± 1
Глубина проточек, мм
50 ± 1

Глубина проточек, % от толщины
5; 10; 20; 60


60
Допуск глубины проточек при изготовлении, мм
± 0,1
± 0,1
± 0,1
Расстояние до первой проточки, мм

40 ± 1

Ширина внешней/внутренней проточки, мм

20 ± 1

Глубина внешней/внутренней проточки, % от толщины

10

Допуск глубины внешней/внутренней проточки при изготовлении, мм

± 0,1

Расположение проточек

внешнее, внутреннее
внешнее
Расстояние между проточками, мм
5; 10; 20; 40; 100±1
20 ± 1
5; 10; 20; 40±1
Диаметр плоскодонных отверстий, мм

5; 4; 3; 2 ± 0,2

Глубина плоскодонных отверстий, % от толщины

20; 40; 60; 80; 100

Допуск глубины плоскодонных отверстий при изготовлении, мм

± 0,1

Расстояние между плоскодонными отверстиями, мм

20 ± 1

Расстояние от левого, правого и нижнего краев меры до первой проточки, мм
150 ± 1

Расстояние до первой проточки, мм

190±1
Предел допускаемой основной абсолютной погрешности измерения толщины меры, мм
± 0,04
± 0,04
± 0,04
Предел допускаемой основной абсолютной погрешности измерения внутренних/внешних проточек, мм
± 0,04
± 0,03/± 0,04
± 0,04
Предел допускаемой основной абсолютной погрешности измерения глубины плоскодонных отверстий, мм

± 0,04

Предел допускаемой основной абсолютной погрешности измерения длины меры, мм
± 0,2
± 0,2
± 0,2
* может меняться по желанию заказчика
