| Описание |
|
Госреестр № 43463-09
|
Стоимость 282 000 р.

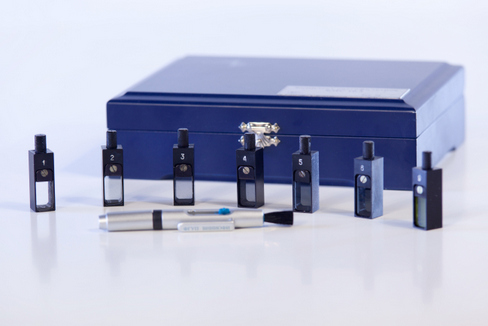

Комплект светофильтров КНС-10.5 предназначен для использования в качестве рабочего эталона спектрального коэффициента направленного пропускания (далее - СКНП) при поверке (калибровке) фотометрической шкалы и шкалы длин волн фотометров и спектрофотометров в соответствии с ГОСТ 8.557-2007
Работа с набором проводится в лабораторных условиях:
- Температура, 15 - 25° С
- Относительная влажность, 50 - 80%
- Атмосферное давление, 84 - 106 кПа
- В помещении не должно быть пыли, паров кислот и щелочей.
Контактные данные
| 8 (800) 350 25 51 |
доб. 3622 |
| 8 (495) 665 52 91 |
|
| Технические характеристики |
| |
|
Рабочий диапазон
- длин волн, мкм
- СКНП, абс.ед.
|
0,26 ... 2,7
0,02 ... 0,92
|
|
Номинальные значения СКНП фильтров №№ 1..8 при длине волны 0,55 мкм, абс.ед.
|
0,92 ± 0,02
0,75 ± 0,05
0,50 ± 0,05
0,30 ± 0,05
0,15 ± 0,05
0,07 ± 0,02
0,04 ± 0,01
0,02 ± 0,01
|
|
Номинальные значения СКНП фильтров №№ 1,9,10,11,12 при длине волны 0,3 мкм, абс.ед.
|
0,92 ± 0,02
0,60 ± 0,05
0,25 ± 0,05
0,02+0,02/-0,01
0,005+0,001/-0,003
|
|
Номинальные значения СКНП фильтров №№ 1,9,10,11,12 при длине волны 2,0 мкм, абс.ед.
|
0,92 ± 0,02
0,90 ± 0,05
0,70 ± 0,05
0,40 ± 0,05
0,20 ± 0,08
|
| Предел допускаемой абсолютной погрешности измерения СКНП, абс.ед., в диапазонах: |
| Диапазон номинальных значений СКНП |
Номера светофильтров (для справки) |
Спектральный диапазон, мкм |
Δ, абс.ед. |
| от 0,21 до 0,92 |
1 ÷ 4 |
от 0,4 до 0,85 |
±0,0025 |
| от 0,02 до 0,20 |
5 ÷ 8 |
от 0,4 до 0,85 |
±0,002 |
| от 0,21 до 0,92 |
1; 9; 10; 11; 12 |
от 0,25 до 2,7 |
±0,005 |
|
|
Значения длин волн максимумов полос спектра поглощения светофильтра ПС7, нм
|
355 ± 5
431 ± 5
474 ± 5
530 ± 5
685 ± 5
740 ± 5
807 ± 5
878 ± 5
|
|
Пределы допускаемой абсолютной погрешности измерения длин волн максимумов полос поглощения светофильтра ПС7, нм
|
± 0,5
|
|
Значения длин волн максимумов полос спектра поглощения светофильтра НГГ, нм
|
262 ± 3
293 ± 5
362 ± 5
433 ± 5
574 ± 5
683 ± 5
781 ± 5
880 ± 5
936 ± 5
1570 ± 5
1730 ± 5
2296 ± 5
2675 ± 5
|
|
Пределы допускаемой абсолютной погрешности измерения длин волн максимумов полос поглощения светофильтра НГГ, нм:
- в диапазоне 260 ... 850 нм
- в диапазоне 850 ... 2700нм
|
± 0,15
± 0,3
|
|
Габаритные размеры, мм, не более
- корпус одного светофильтра
- то же, с учётом рукоятки
- размер светового окна
- футляра
|
12×12×34
12×12×45
10×16
100×80×70
|
|
Масса, г, не более
- одного светофильтра
- футляра с комплектом светофильтров
|
30
500
|
|
|
| |
| Все поставляемое оборудование ВНИИОФИ прошло первичную поверку |
|
