Электронно-оптический преобразователь предназначен для регистрации быстропротекающих процессов в многокадровом режиме и в режиме линейной развёртки.

Описание

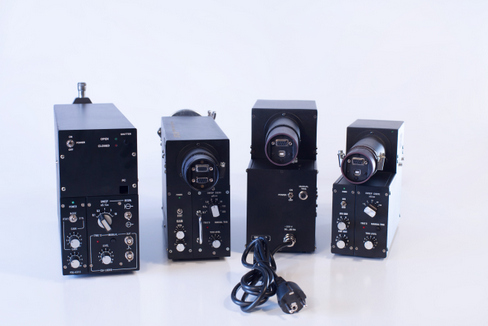

002005-R5-KOMPOZICIYA-FOTO-IMG_0119(11)-001

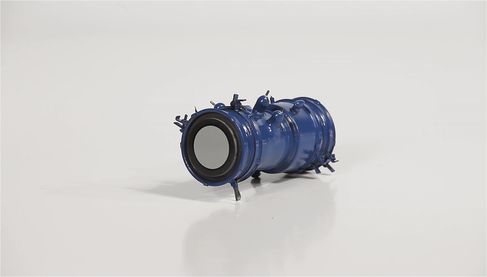

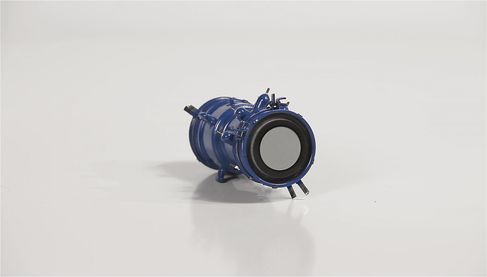

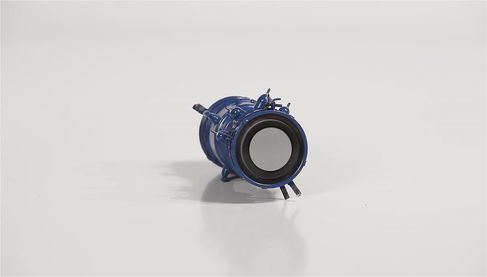

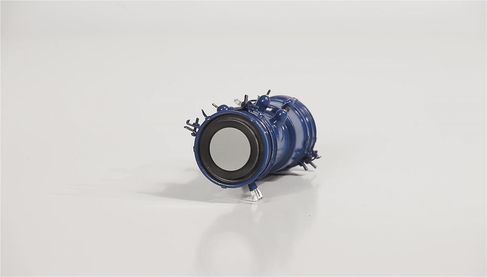

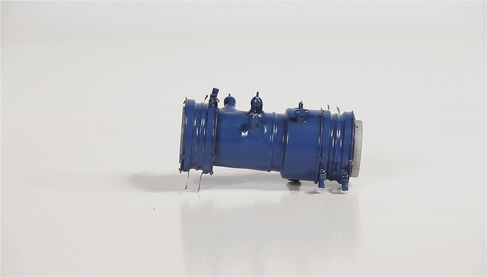

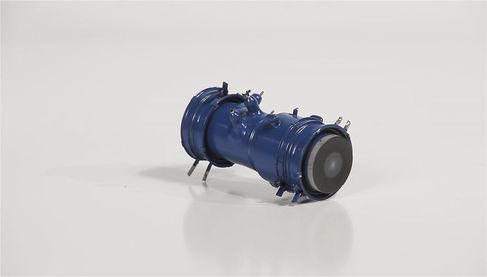

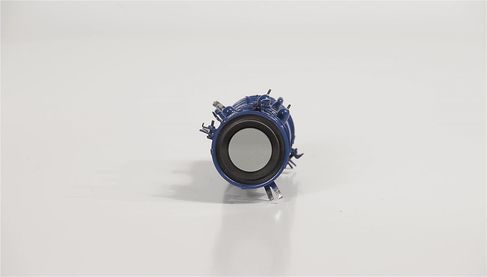

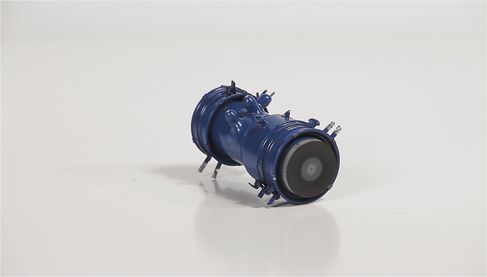

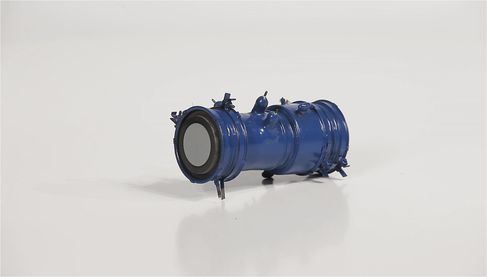

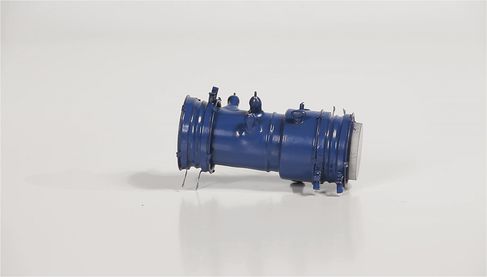

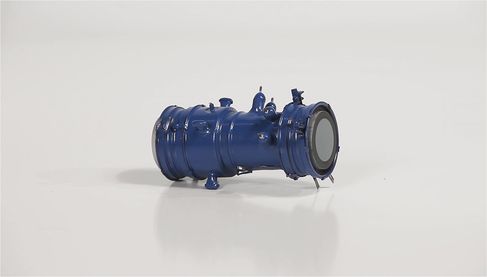

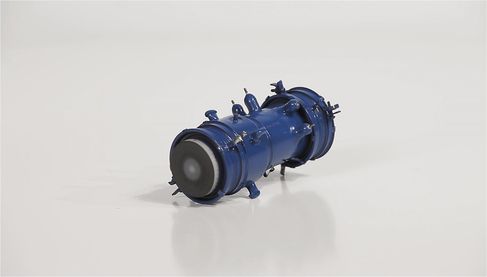

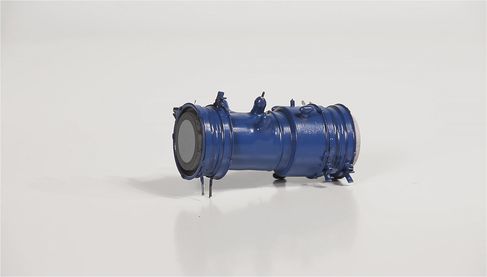

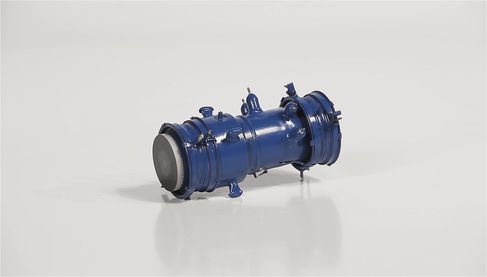

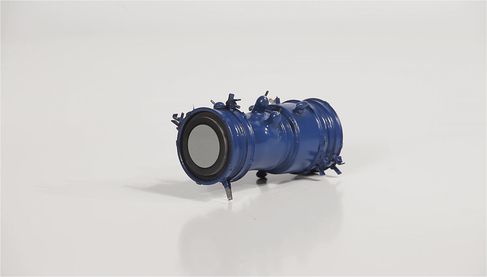

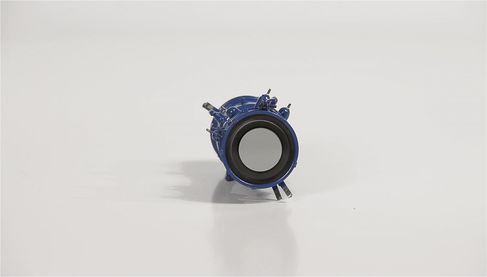

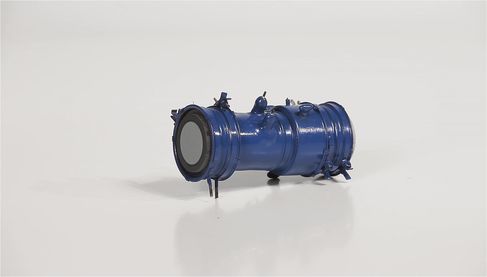

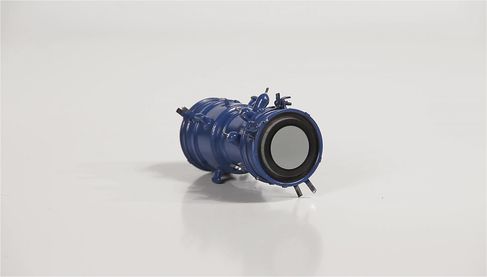

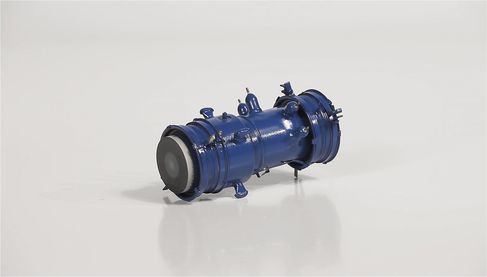

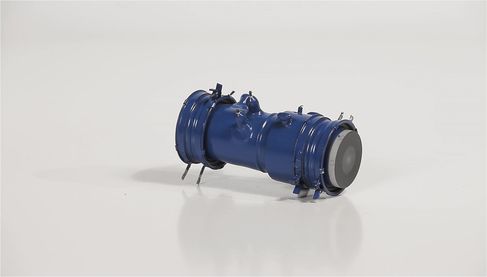

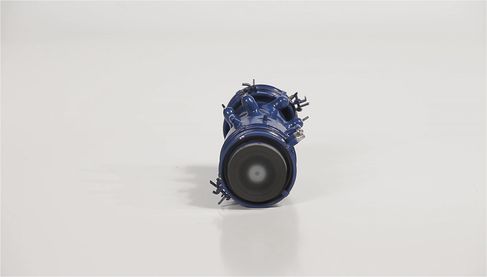

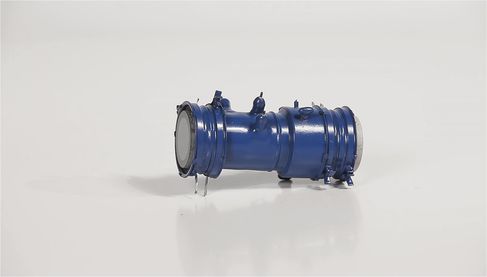

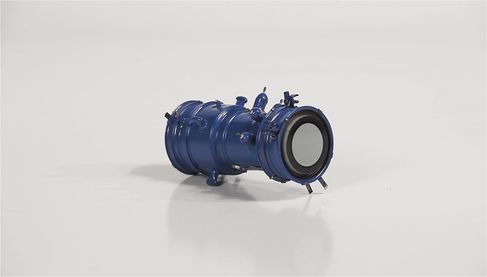

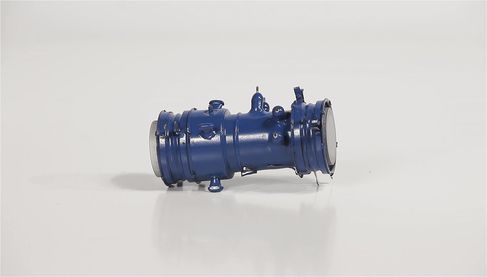

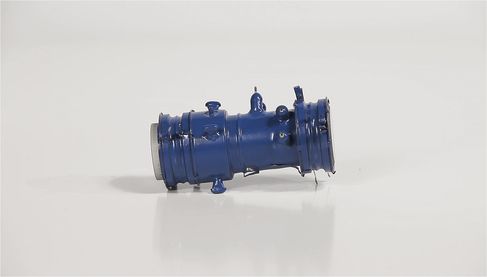

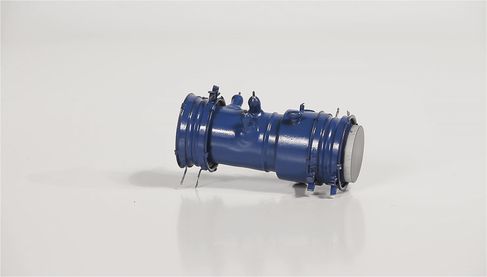

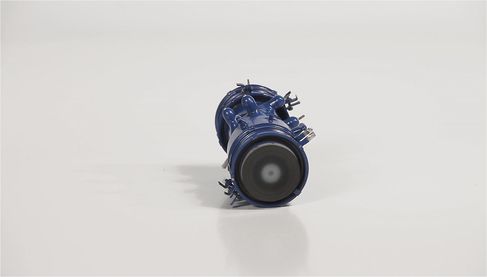

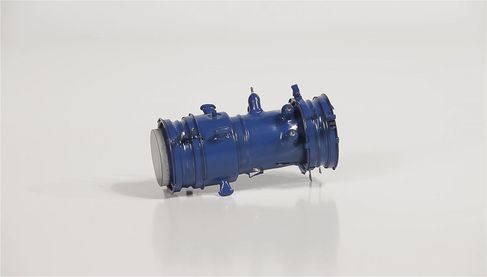

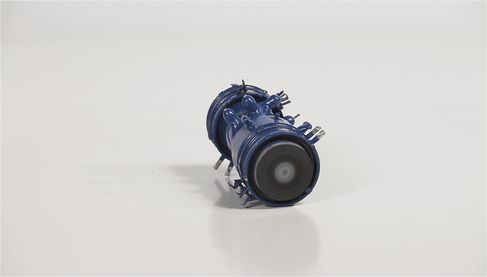

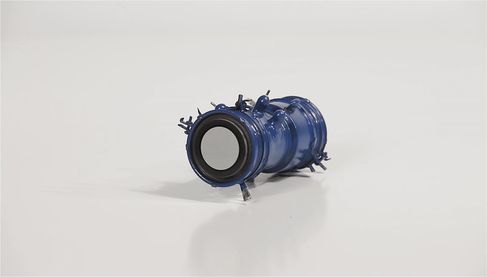

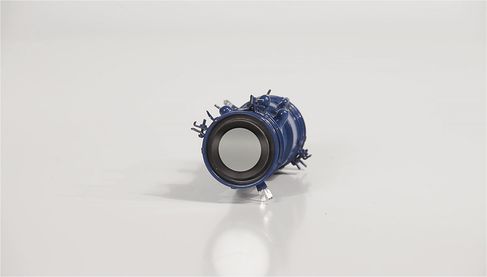

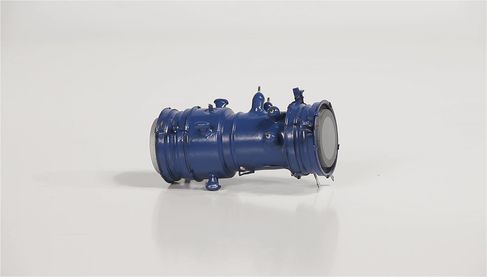

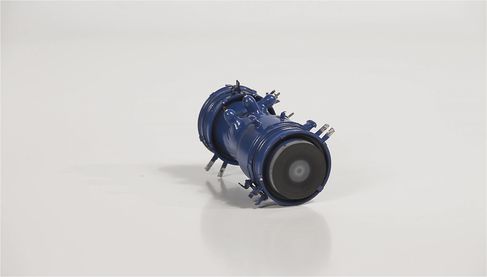

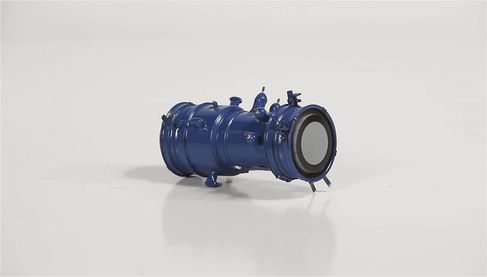

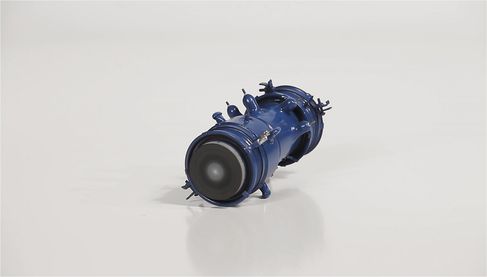

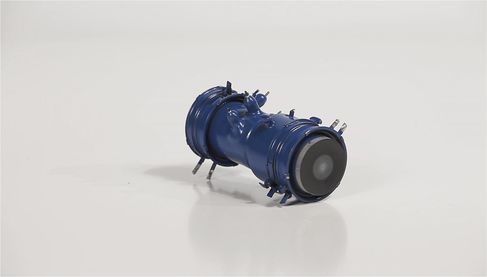

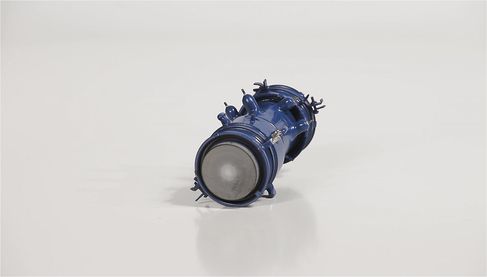

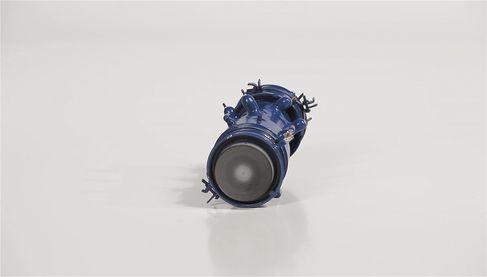

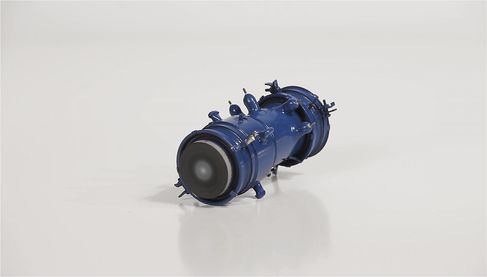

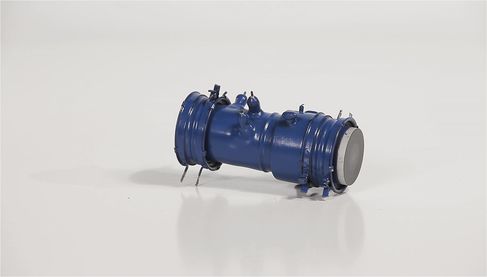

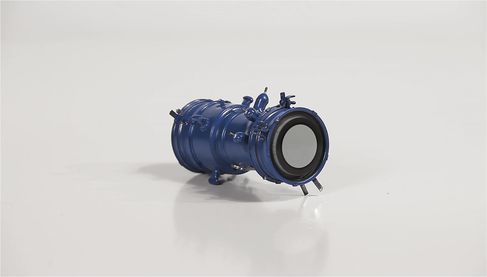

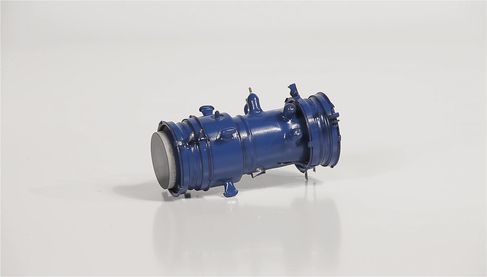

3D-Обзор ЭОП

Электронно-оптический преобразователь с затворными и отклоняющими пластинами Электронно-оптический преобразователь с затворными и отклоняющими пластинами Электронно-оптический преобразователь с затворными и отклоняющими пластинами Электронно-оптический преобразователь с затворными и отклоняющими пластинами Электронно-оптический преобразователь с затворными и отклоняющими пластинами Электронно-оптический преобразователь с затворными и отклоняющими пластинами Электронно-оптический преобразователь с затворными и отклоняющими пластинами Электронно-оптический преобразователь с затворными и отклоняющими пластинами Электронно-оптический преобразователь с затворными и отклоняющими пластинами Электронно-оптический преобразователь с затворными и отклоняющими пластинами Электронно-оптический преобразователь с затворными и отклоняющими пластинами Электронно-оптический преобразователь с затворными и отклоняющими пластинами Электронно-оптический преобразователь с затворными и отклоняющими пластинами Электронно-оптический преобразователь с затворными и отклоняющими пластинами Электронно-оптический преобразователь с затворными и отклоняющими пластинами Электронно-оптический преобразователь с затворными и отклоняющими пластинами Электронно-оптический преобразователь с затворными и отклоняющими пластинами Электронно-оптический преобразователь с затворными и отклоняющими пластинами Электронно-оптический преобразователь с затворными и отклоняющими пластинами Электронно-оптический преобразователь с затворными и отклоняющими пластинами Электронно-оптический преобразователь с затворными и отклоняющими пластинами Электронно-оптический преобразователь с затворными и отклоняющими пластинами Электронно-оптический преобразователь с затворными и отклоняющими пластинами Электронно-оптический преобразователь с затворными и отклоняющими пластинами Электронно-оптический преобразователь с затворными и отклоняющими пластинами Электронно-оптический преобразователь с затворными и отклоняющими пластинами Электронно-оптический преобразователь с затворными и отклоняющими пластинами Электронно-оптический преобразователь с затворными и отклоняющими пластинами Электронно-оптический преобразователь с затворными и отклоняющими пластинами Электронно-оптический преобразователь с затворными и отклоняющими пластинами Электронно-оптический преобразователь с затворными и отклоняющими пластинами Электронно-оптический преобразователь с затворными и отклоняющими пластинами Электронно-оптический преобразователь с затворными и отклоняющими пластинами Электронно-оптический преобразователь с затворными и отклоняющими пластинами Электронно-оптический преобразователь с затворными и отклоняющими пластинами Электронно-оптический преобразователь с затворными и отклоняющими пластинами Электронно-оптический преобразователь с затворными и отклоняющими пластинами Электронно-оптический преобразователь с затворными и отклоняющими пластинами Электронно-оптический преобразователь с затворными и отклоняющими пластинами Электронно-оптический преобразователь с затворными и отклоняющими пластинами Электронно-оптический преобразователь с затворными и отклоняющими пластинами Электронно-оптический преобразователь с затворными и отклоняющими пластинами Электронно-оптический преобразователь с затворными и отклоняющими пластинами Электронно-оптический преобразователь с затворными и отклоняющими пластинами Электронно-оптический преобразователь с затворными и отклоняющими пластинами Электронно-оптический преобразователь с затворными и отклоняющими пластинами

zakaz

Производится под заказ, цена договорная

Электронно-оптический преобразователь предназначен для регистрации быстропротекающих процессов в многокадровом режиме и в режиме линейной развёртки. Он имеет фотокатод на увиолевом стекле, фокусирующий электрод, компенсированный электронный затвор отклоняющего типа, две пары пластин, отклоняющих изображение во взаимно перпендикулярных направлениях, и люминесцентный экран, нанесённый на волоконно-оптическом диске.

line168

Контактные данные

8 (800) 350 25 51 доб. 3619
8 (495) 665 52 91
Стоимость оборудования

ЭОП с затворными и отклоняющимися пластинами
Производится под заказ, цена договорная

Технические характеристики

Тип фотокатода
S-1, S-20
Диапазон спектральной чувствительности, нм
- для фотокатода S-1
- для фотокатода S-20

230 - 1550
230 - 850
Максимальная чувствительность фотокатода, мА/Вт
- для фотокатода S-1 (на длине волны 1060 нм)
- для фотокатода S-20 (в максимуме спектральной чувствительности)

≥ 0,1
≥ 20
Размеры рабочего поля фотокатода, мм
8 х 8
Диаметр рабочего поля синего или зелёного экрана, мм
47
Электронно-оптическое увеличение, отн. ед
2
Пространственное разрешение на фотокатоде в статическом режиме, п.л./мм
≥ 40
Напряжение запирания электронного затвора, В
≤ 800
Чувствительность обеих пар отклоняющих пластин, мм/В
≥ 0,03
Предельное временное разрешение в режиме линейной развёртки, пс
≤ 50
Размеры электронно-оптического преобразователя, мм:
длина
ширина / макс. диаметр

360
130 / 100
Вес, кГ
≤ 1
