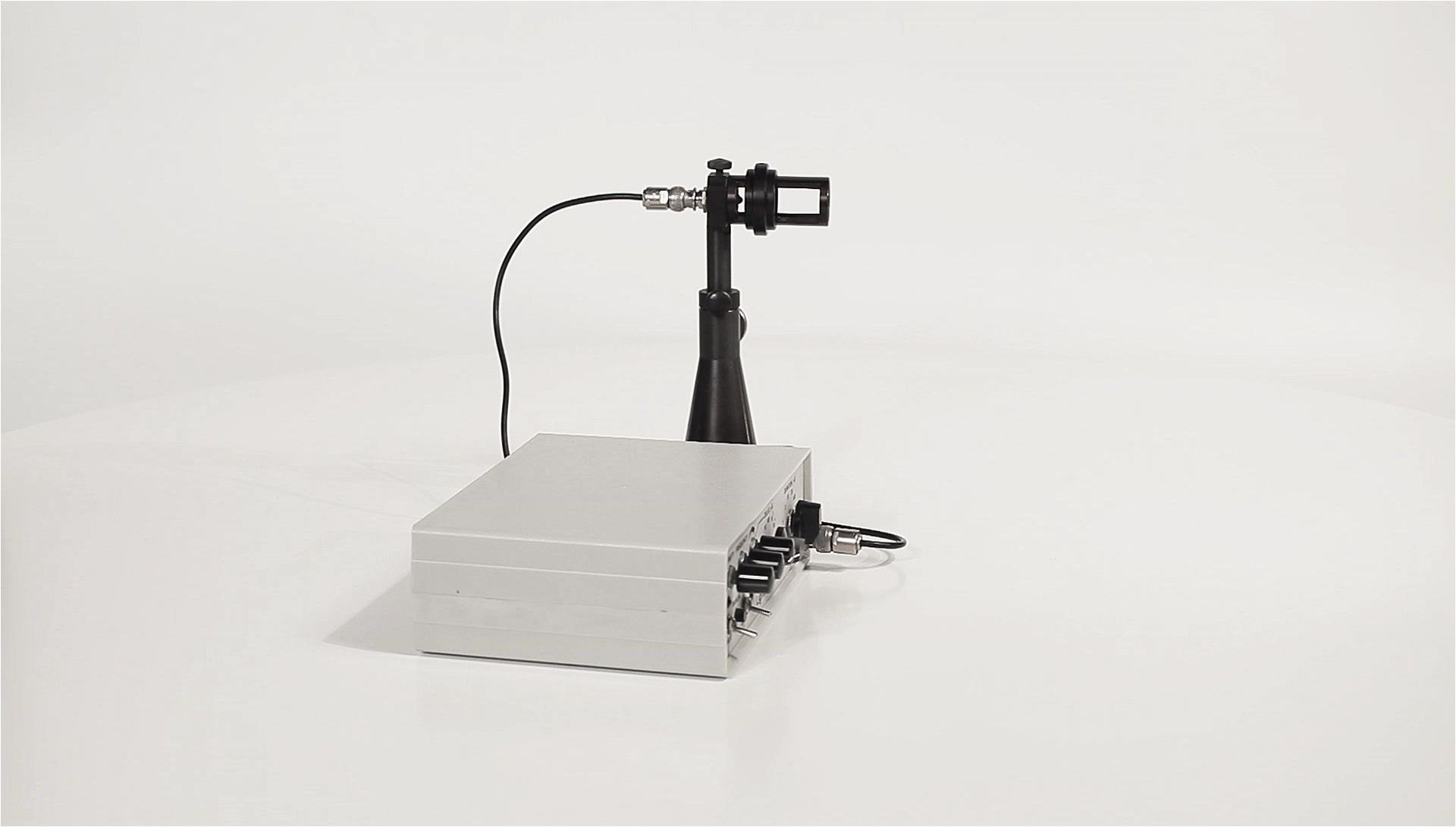

Осветитель состоит из двух частей: блока управления и излучателя. Излучающим элементом является светодиод.

Описание

device_l05m

Принцип работы

Блок управления обеспечивает постоянный или импульсный ток через головку излучателя. В непрерывном режиме головка управляется постоянным током, в импульсном – импульсами тока, вырабатываемыми блоком управления. Головка представляет собой светодиод, закрепленный в тубусе, расположенном на штативе с изменяемой высотой. В тубусе располагается линза с апертурой ~ 18 мм и фокусным расстоянием ~ 15 мм. Имеется возможность плавно изменять расстояние от светодиода до линзы. В результате этого пучок света может быть сделан расходящимся, квазипараллельным или сходящимся.

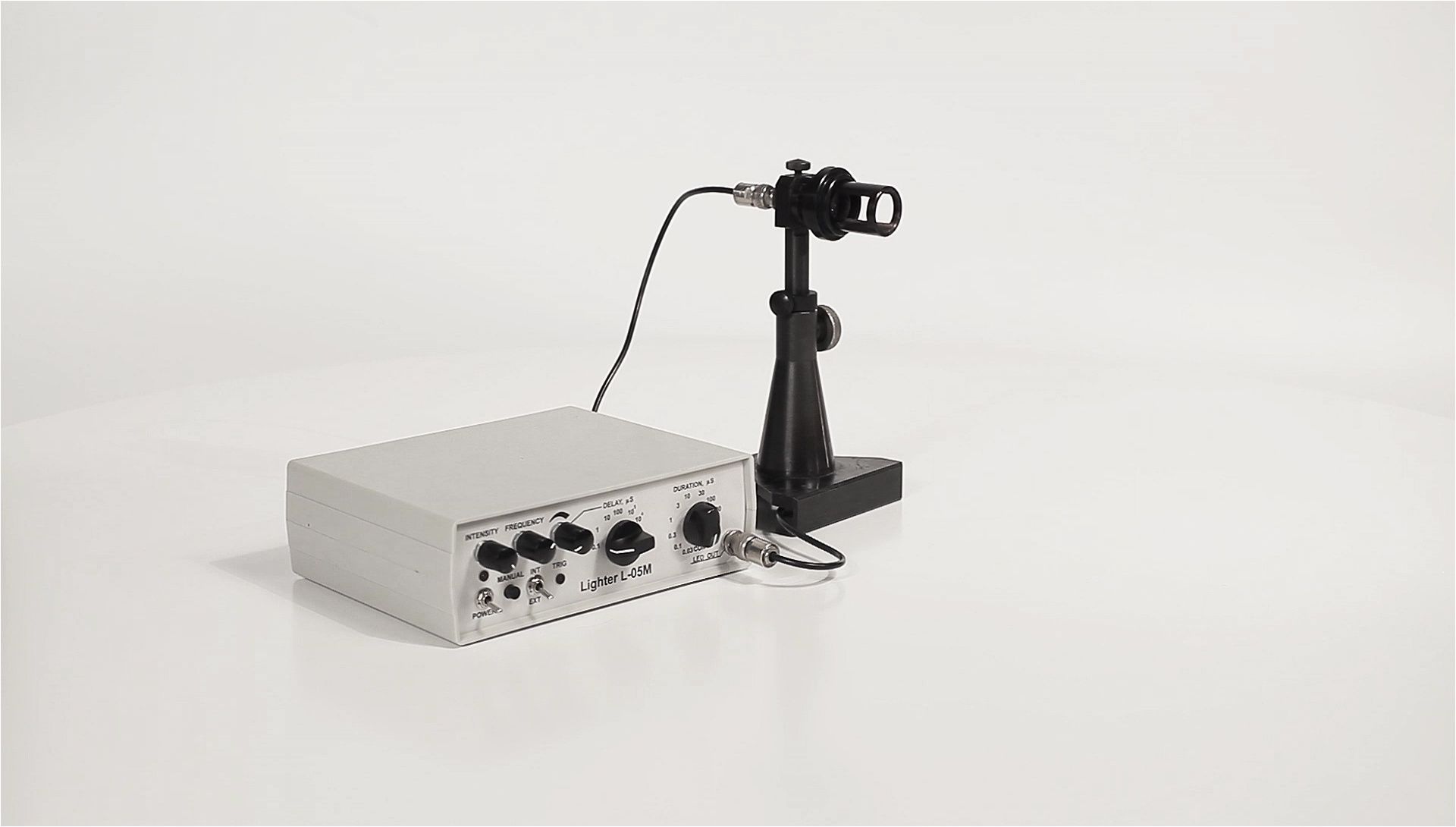

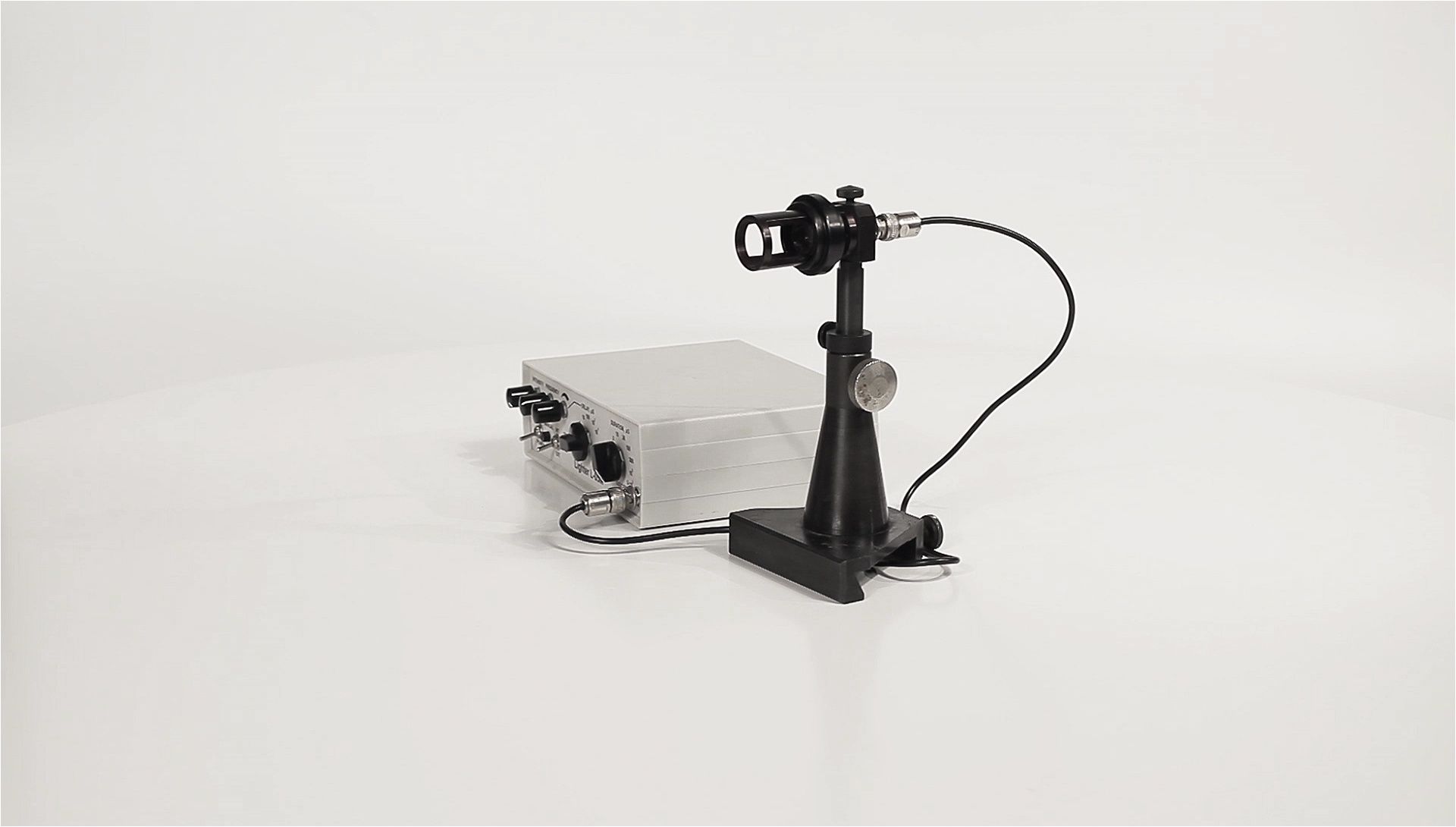

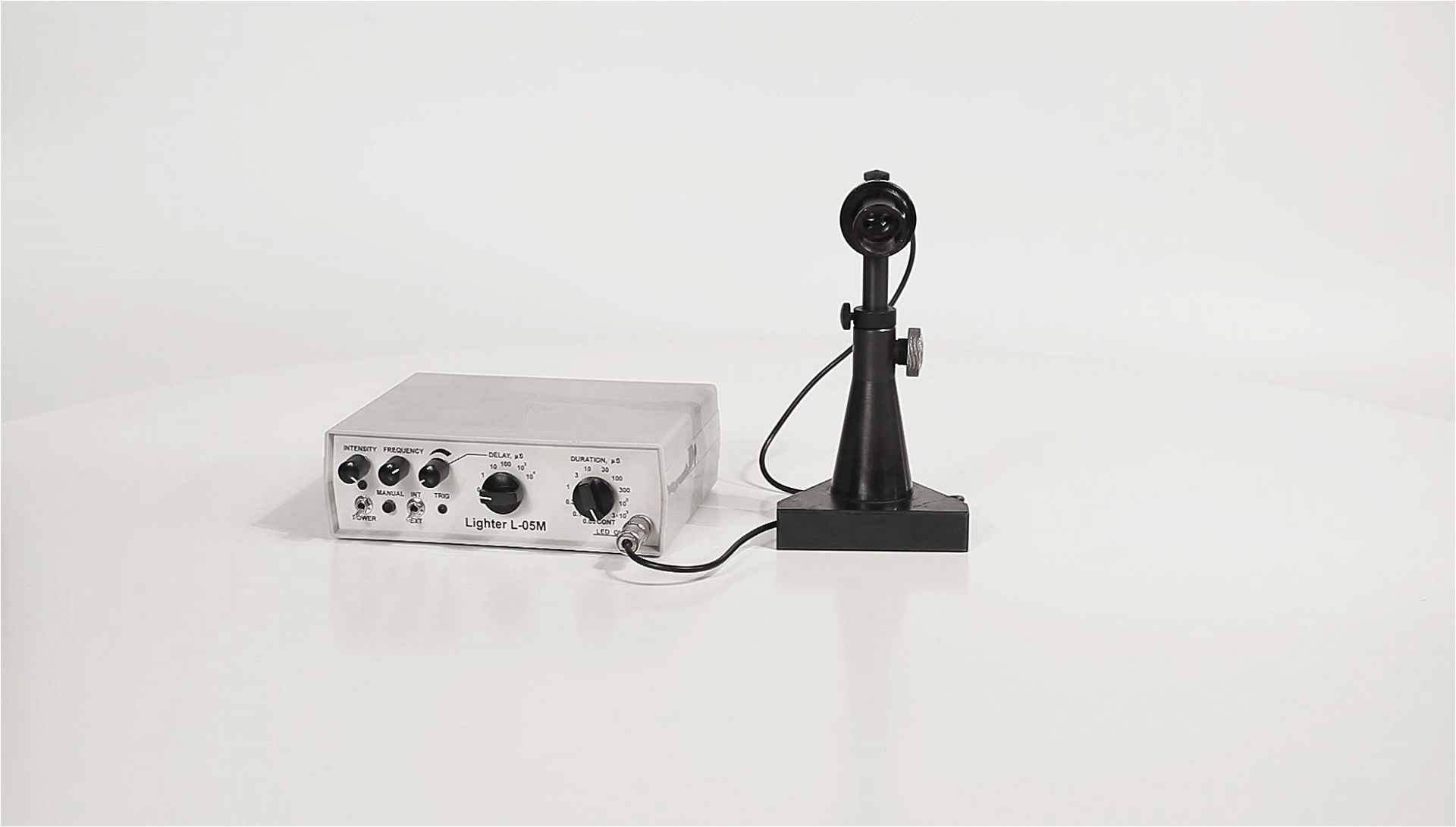

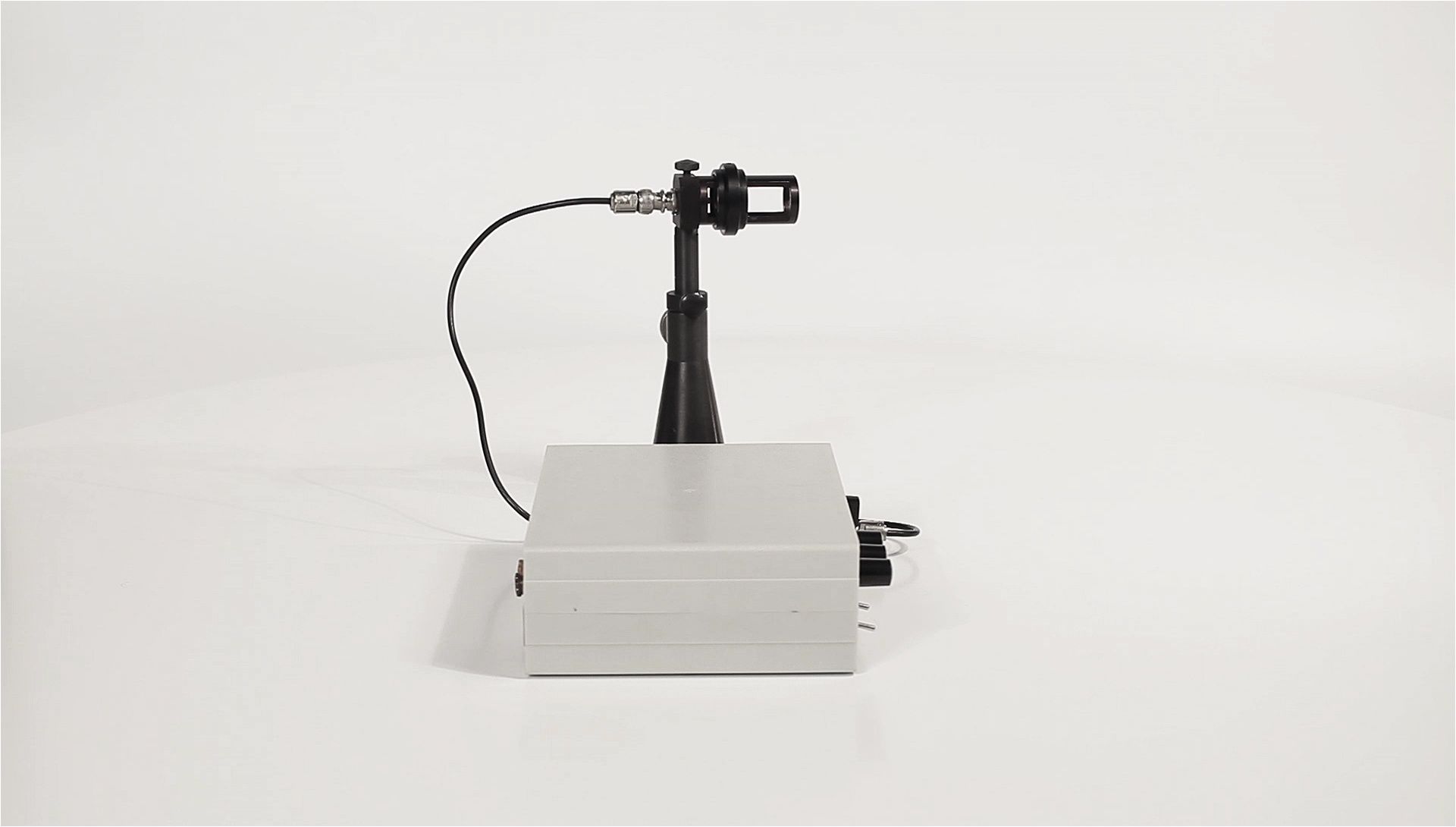

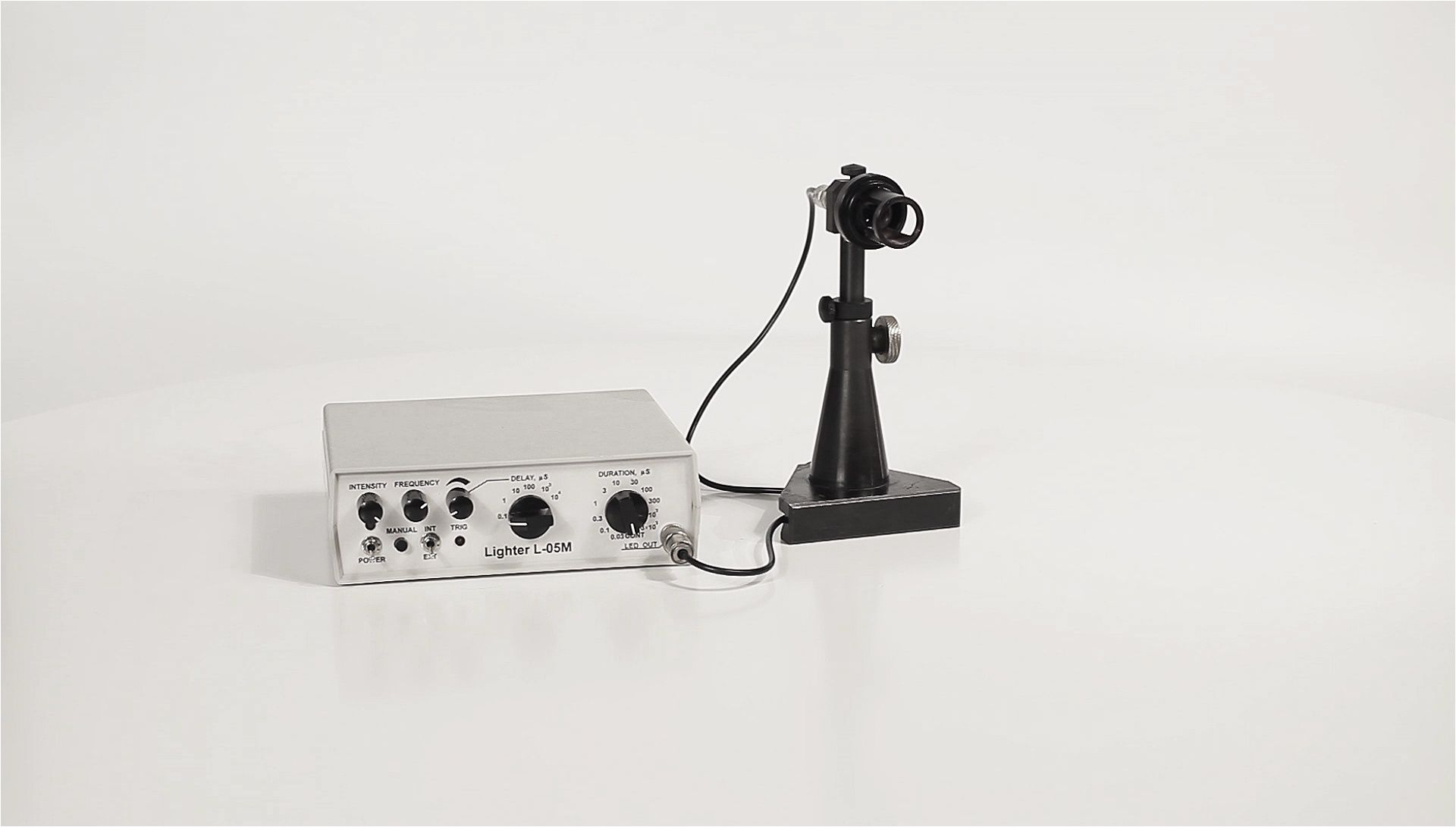

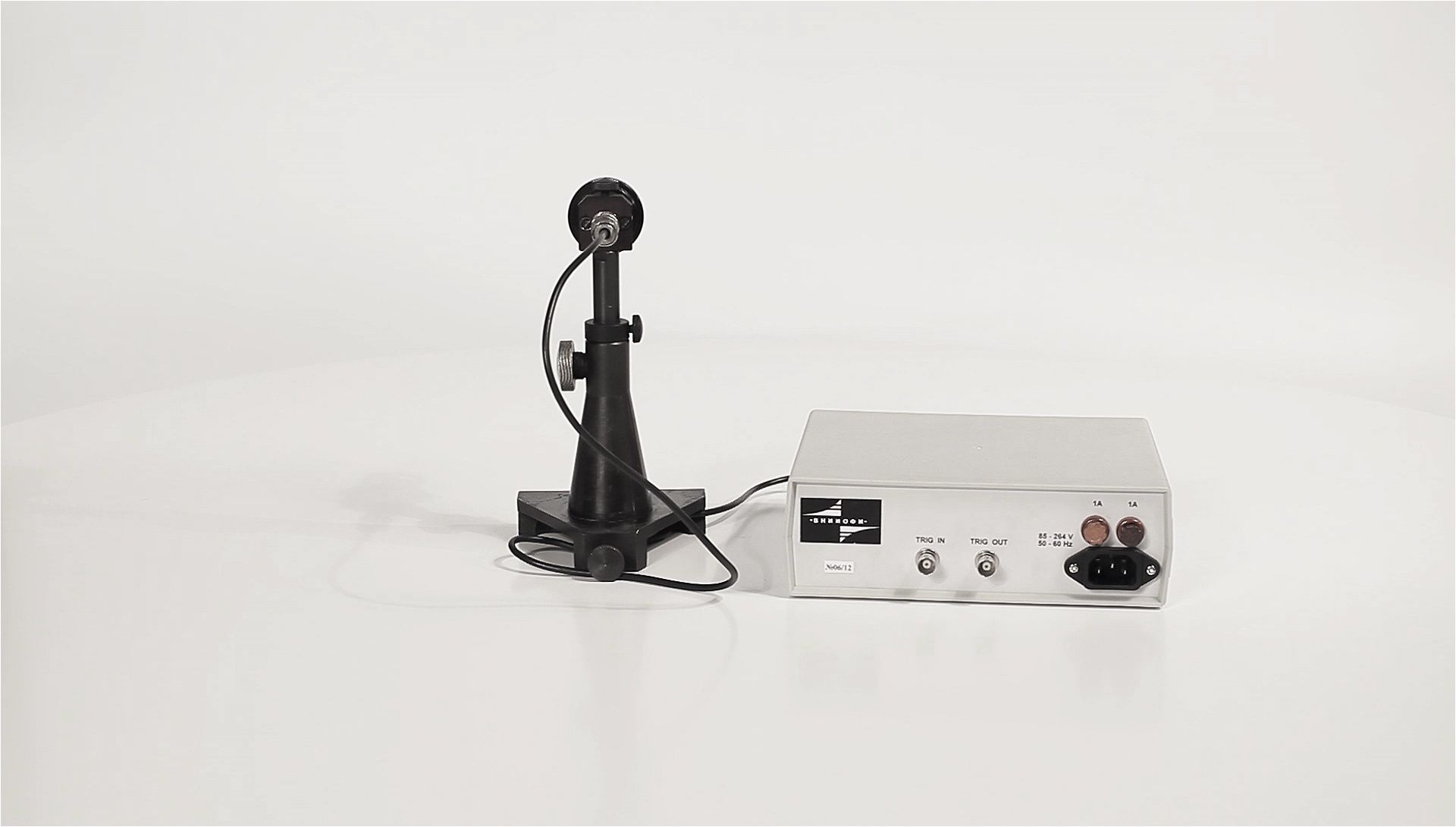

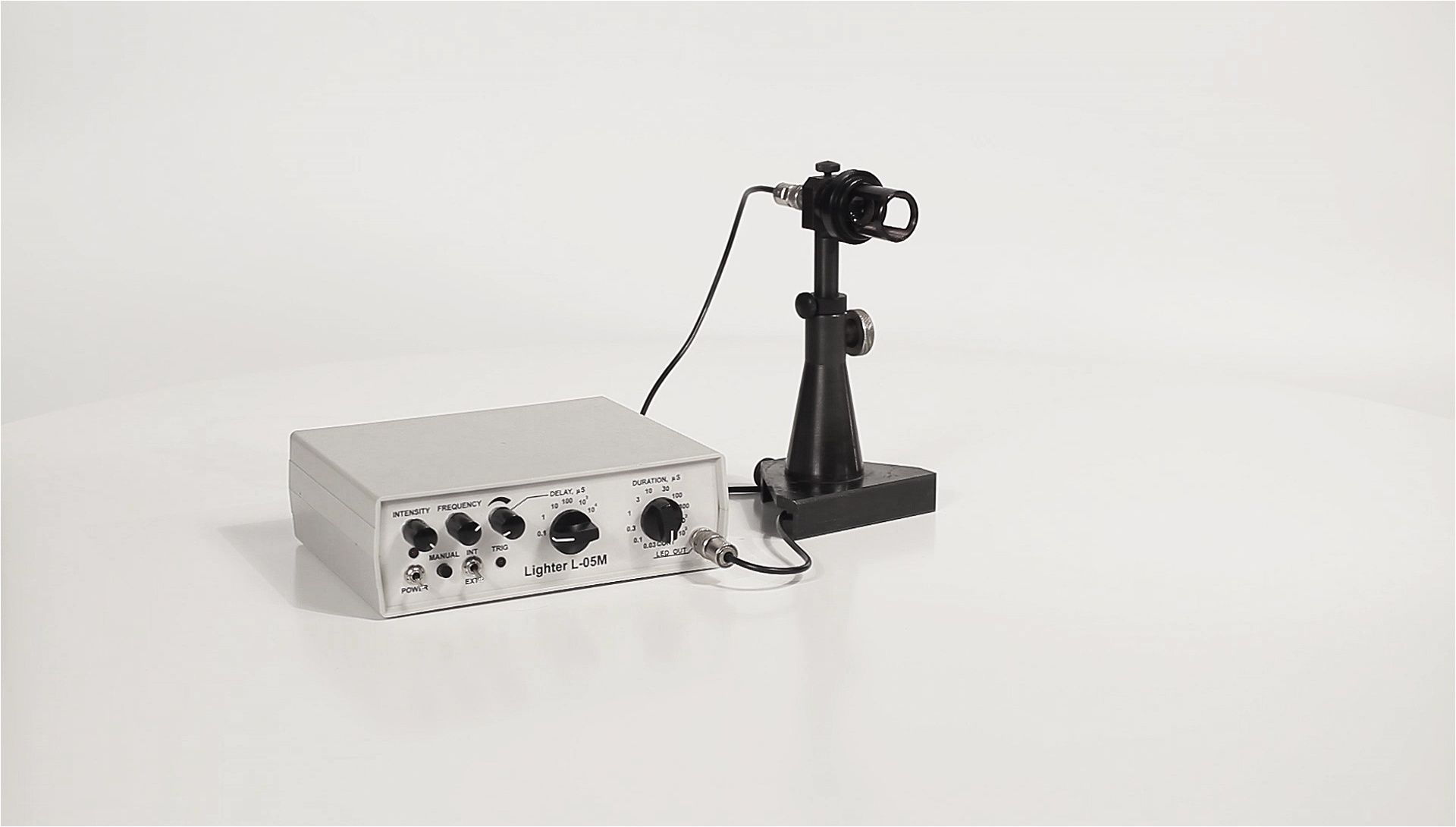

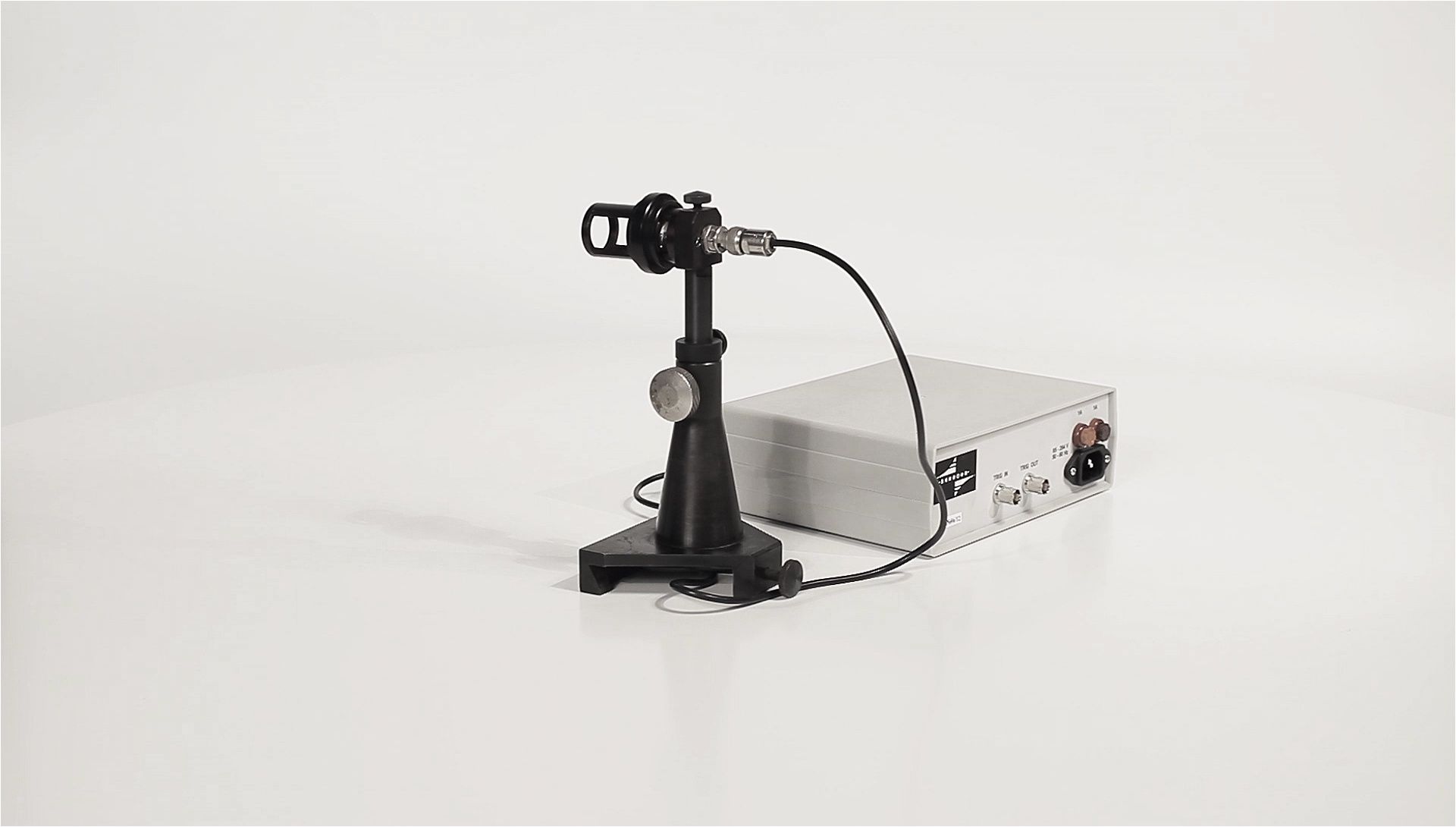

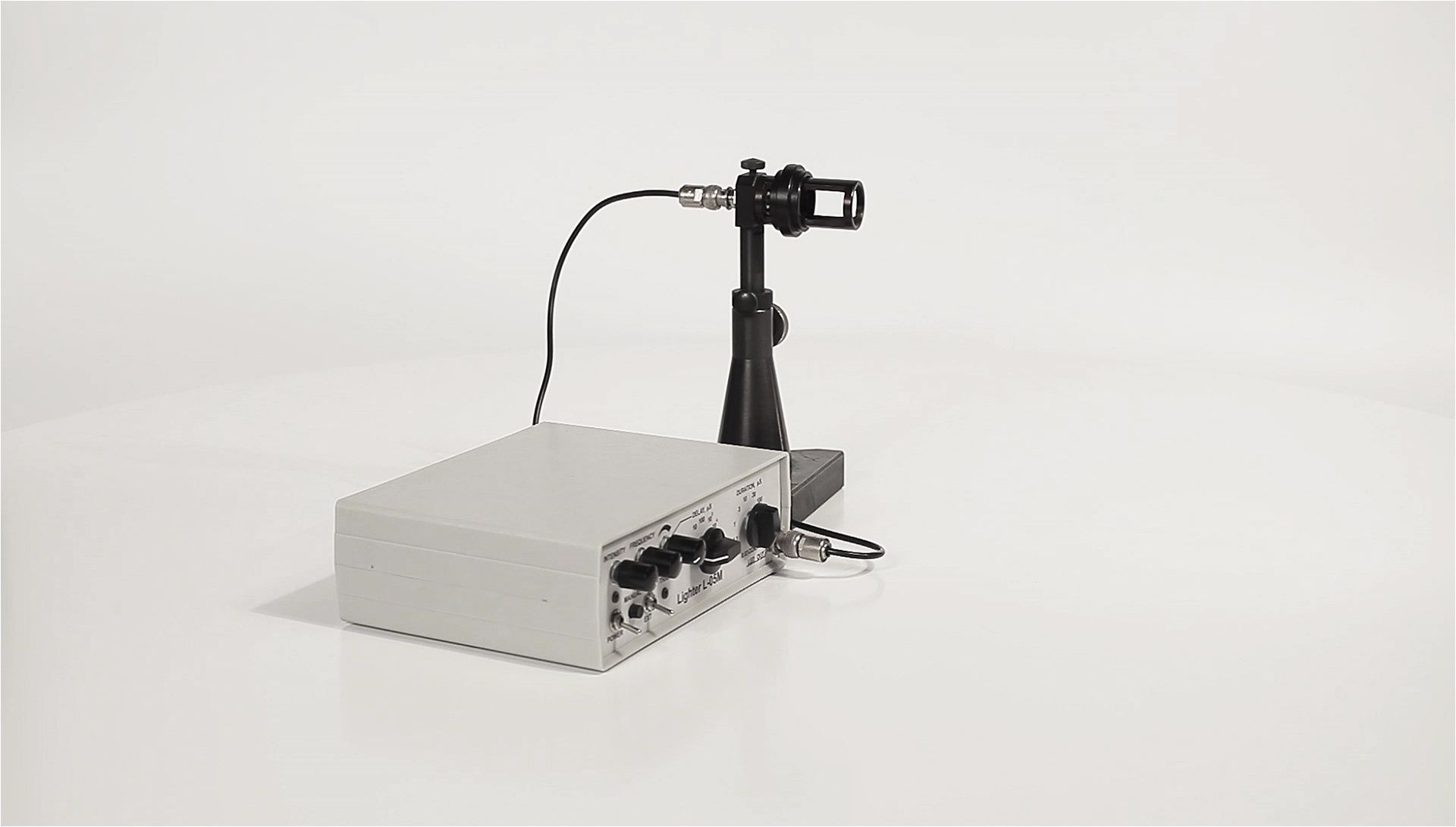

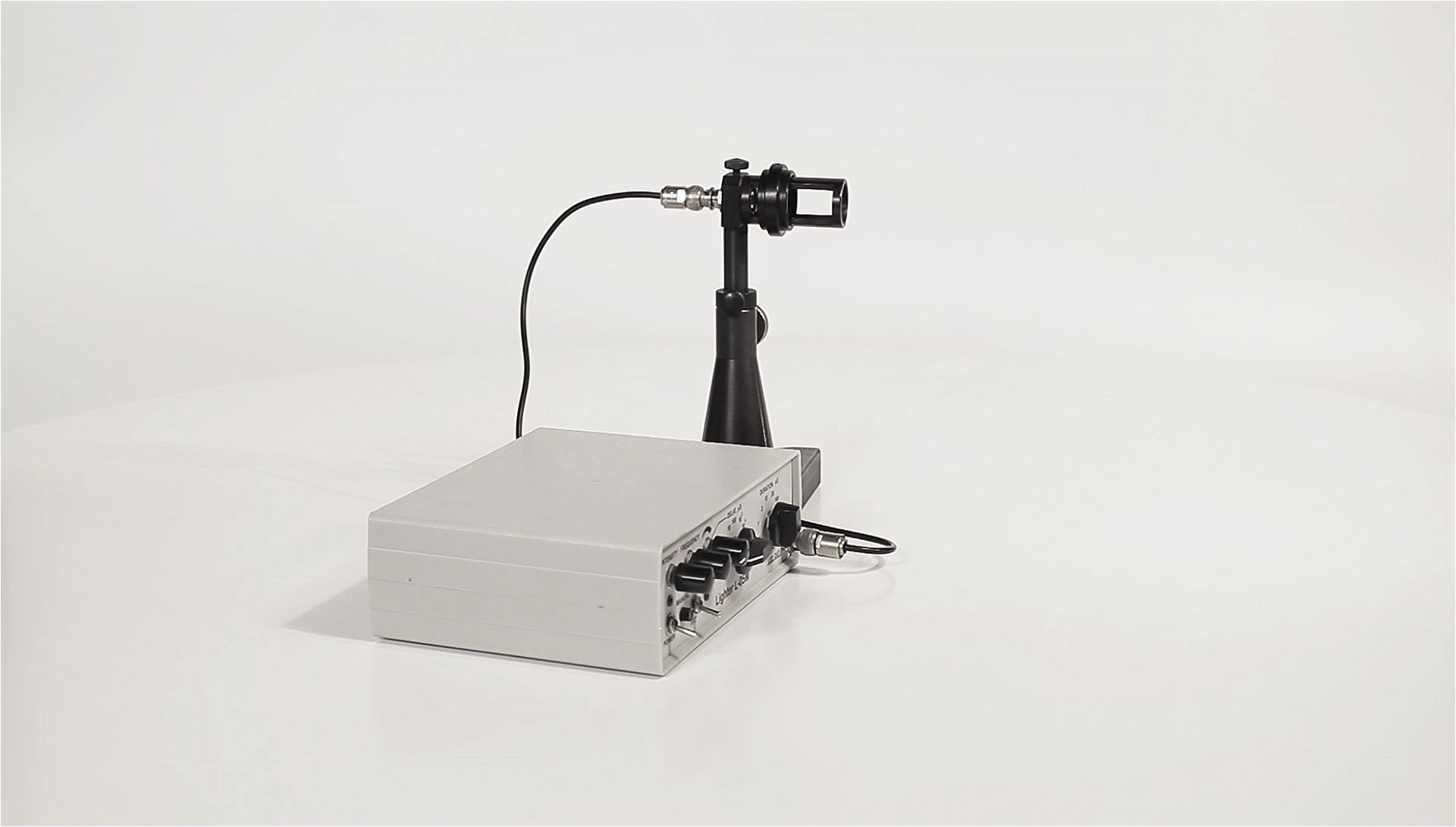

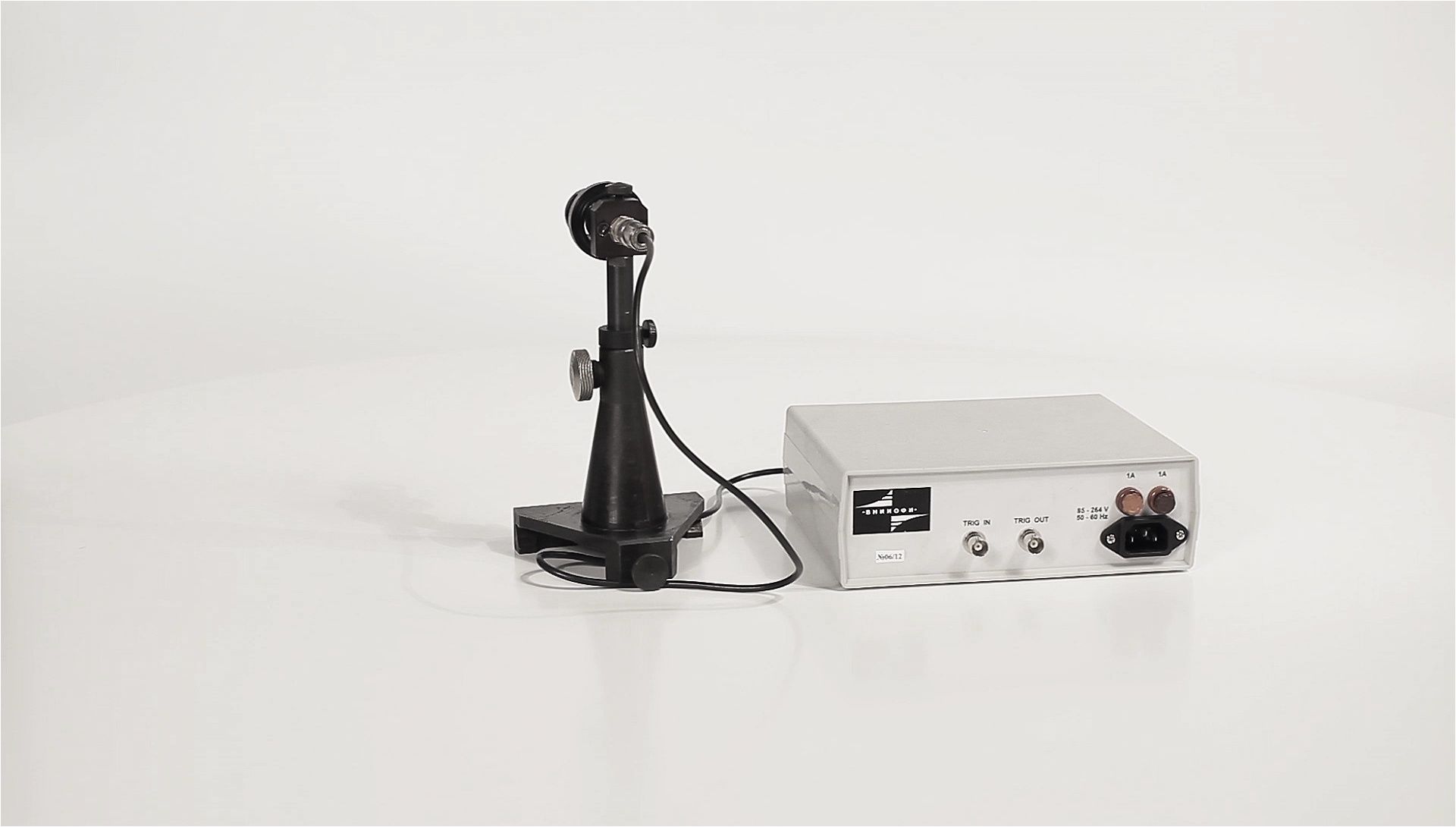

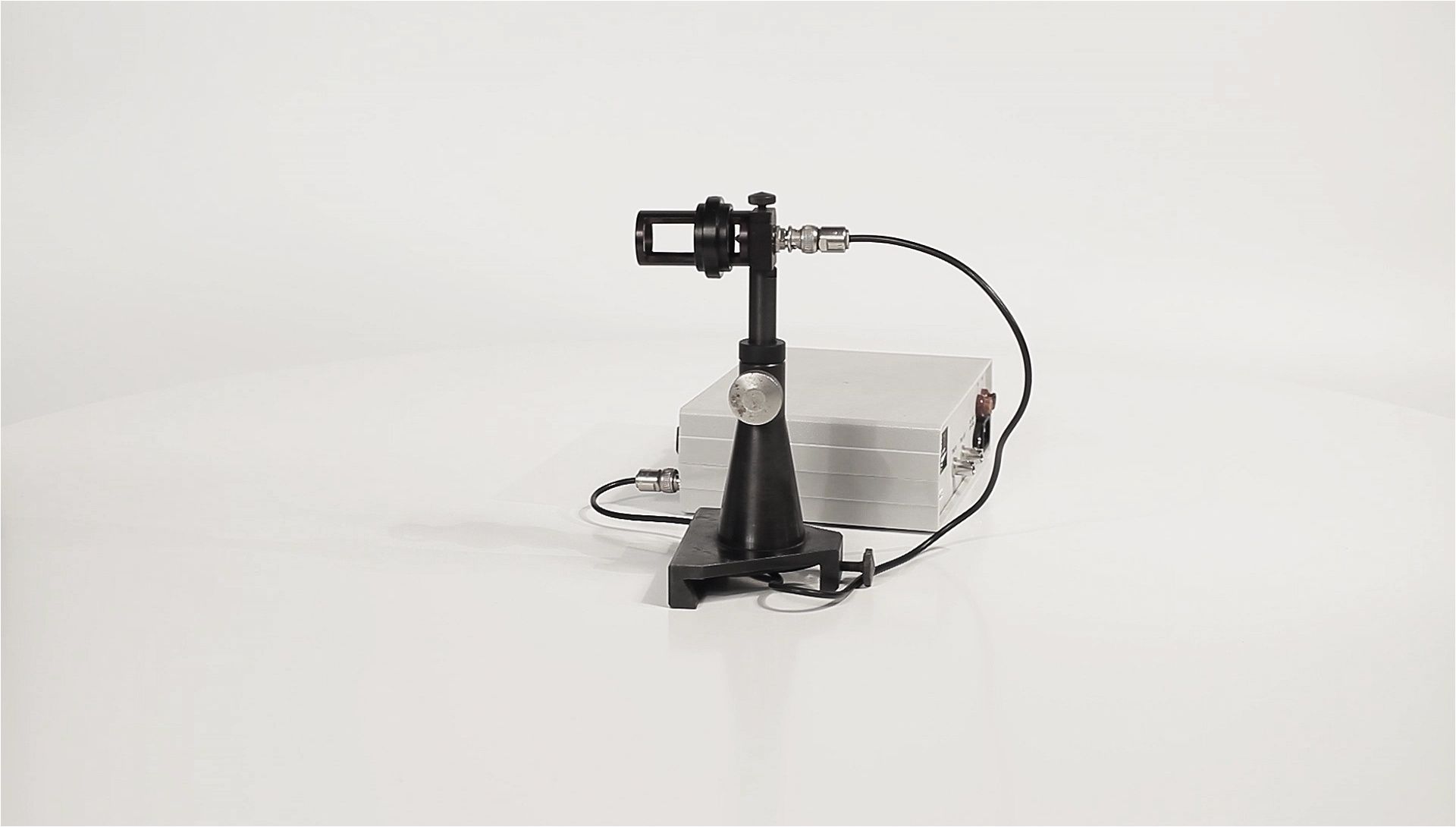

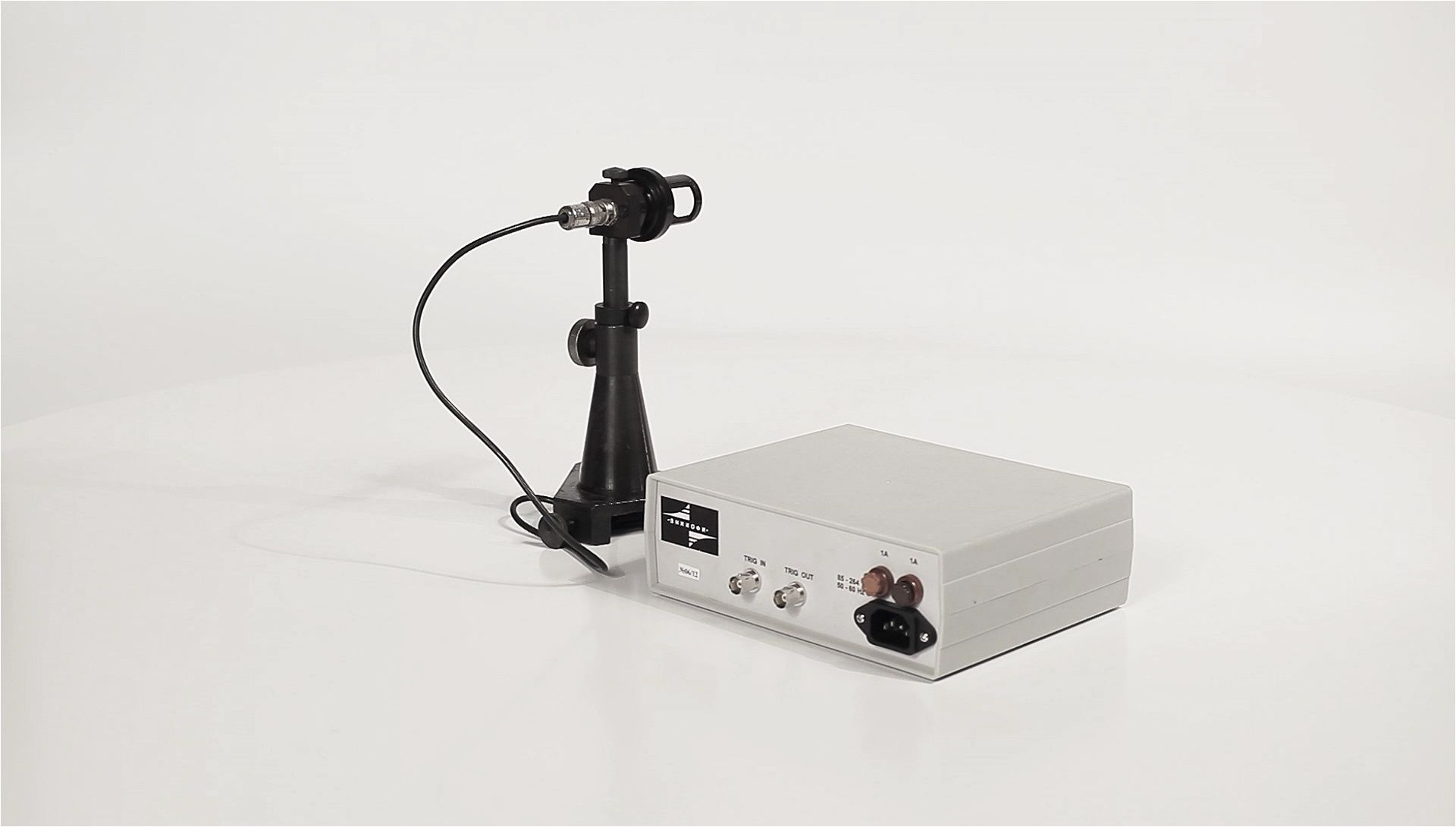

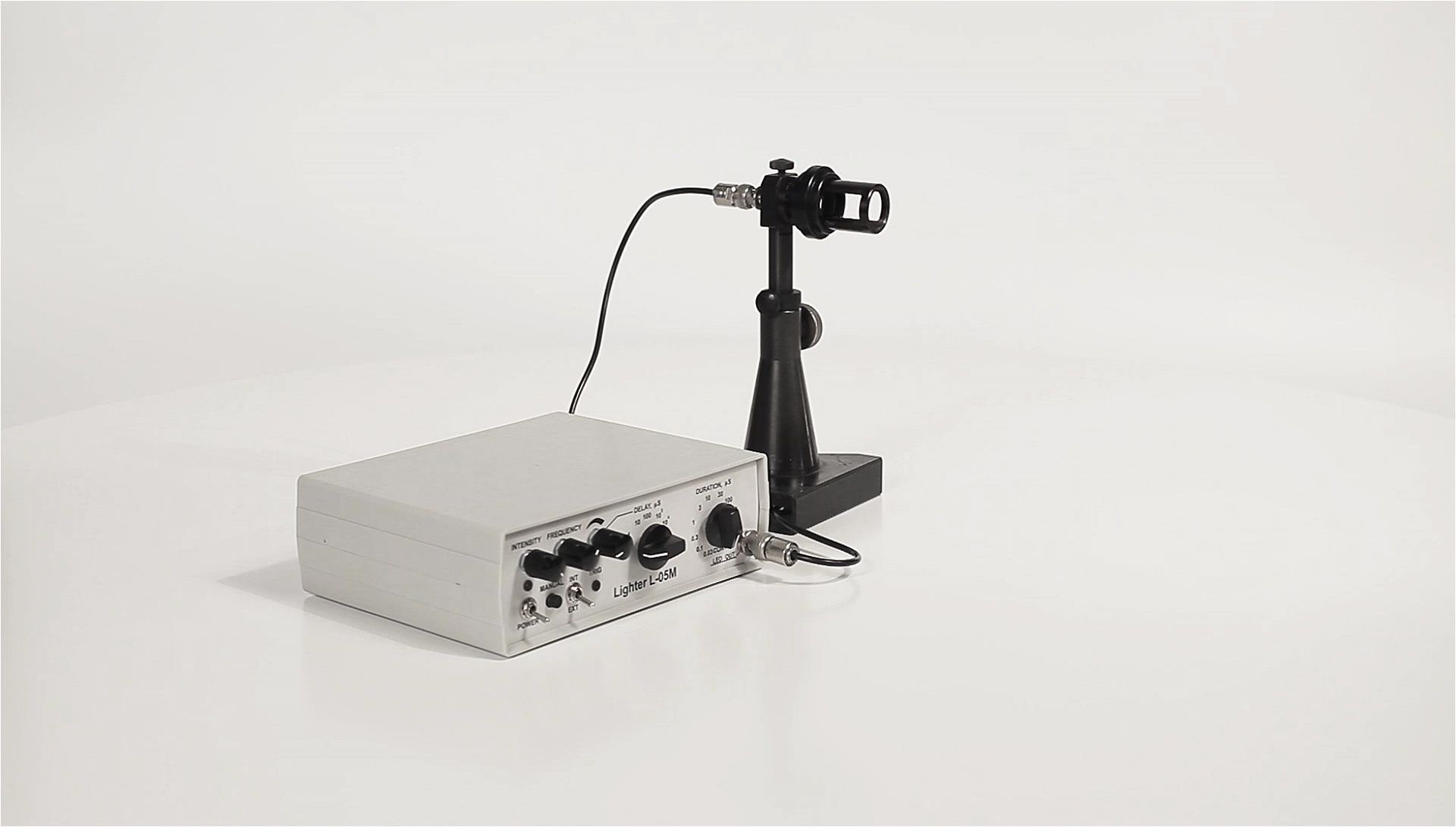

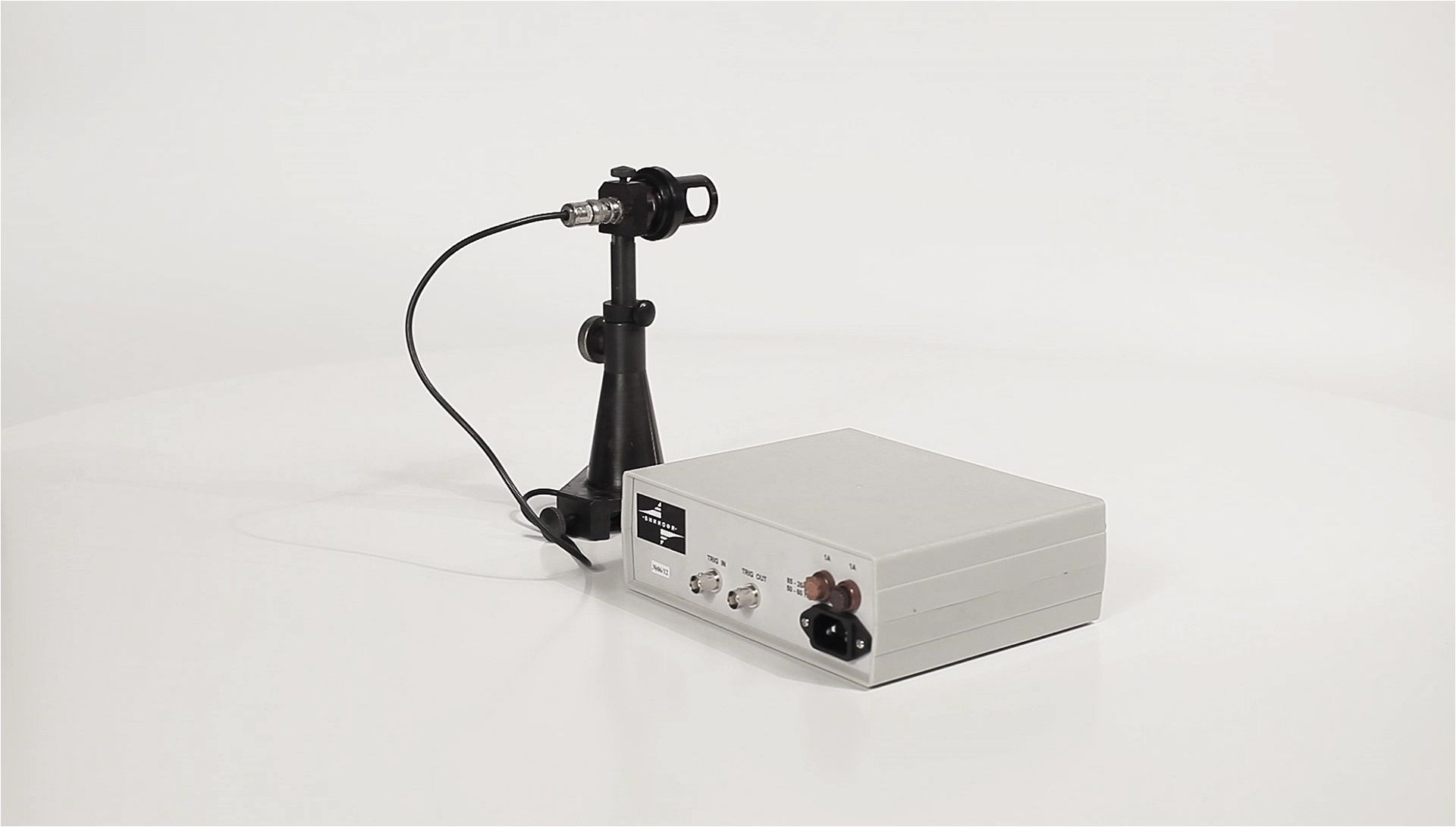

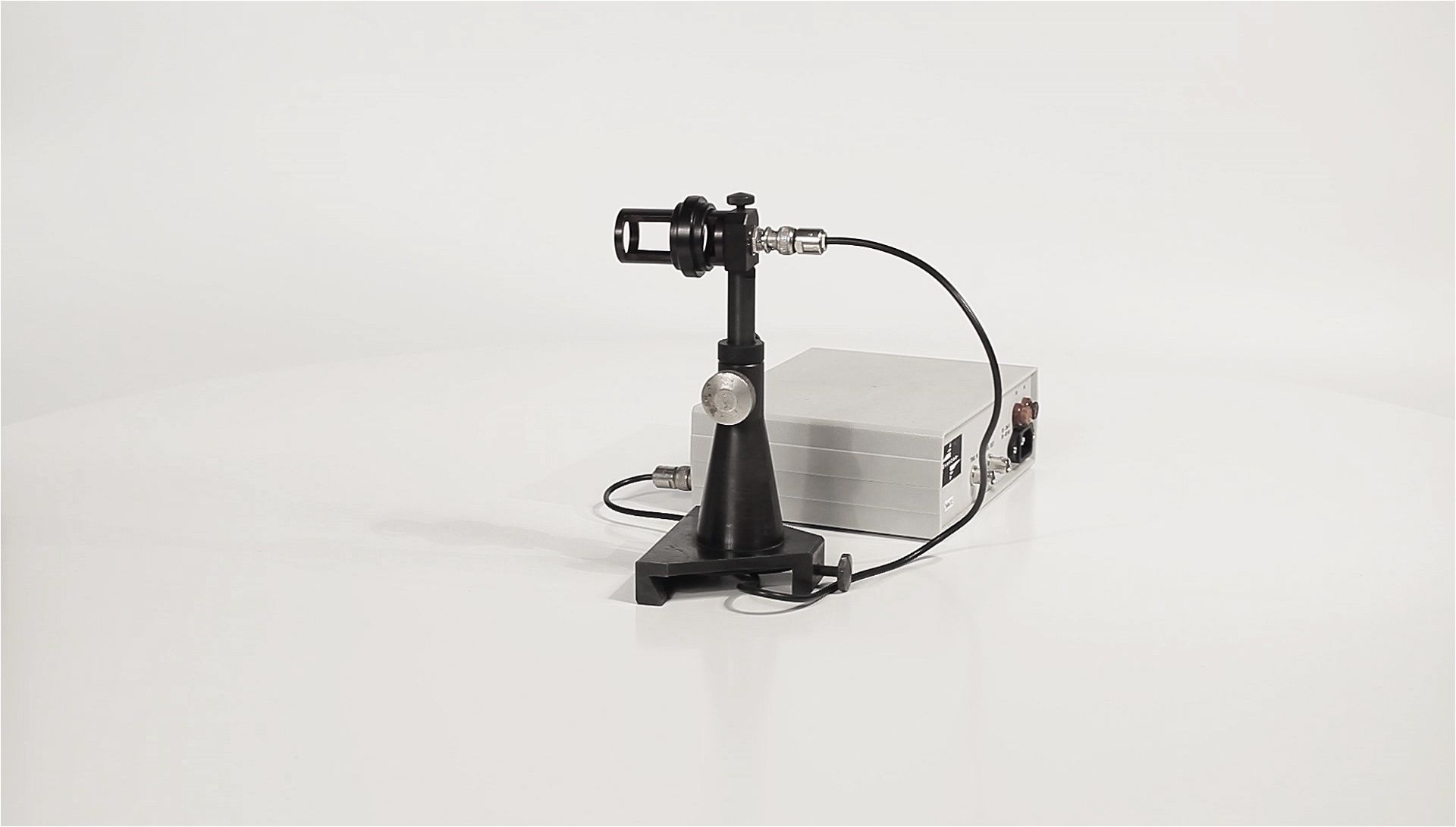

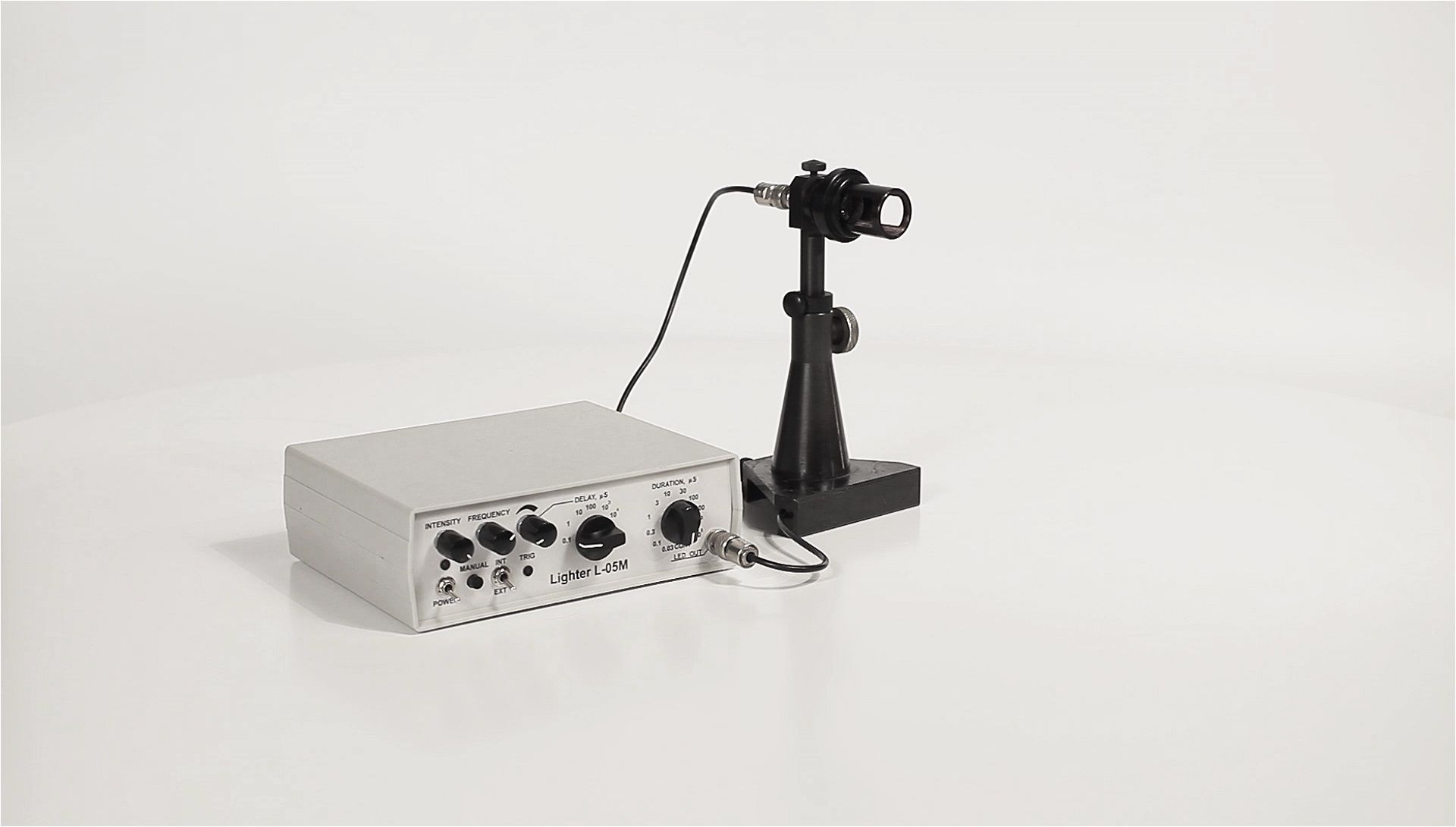

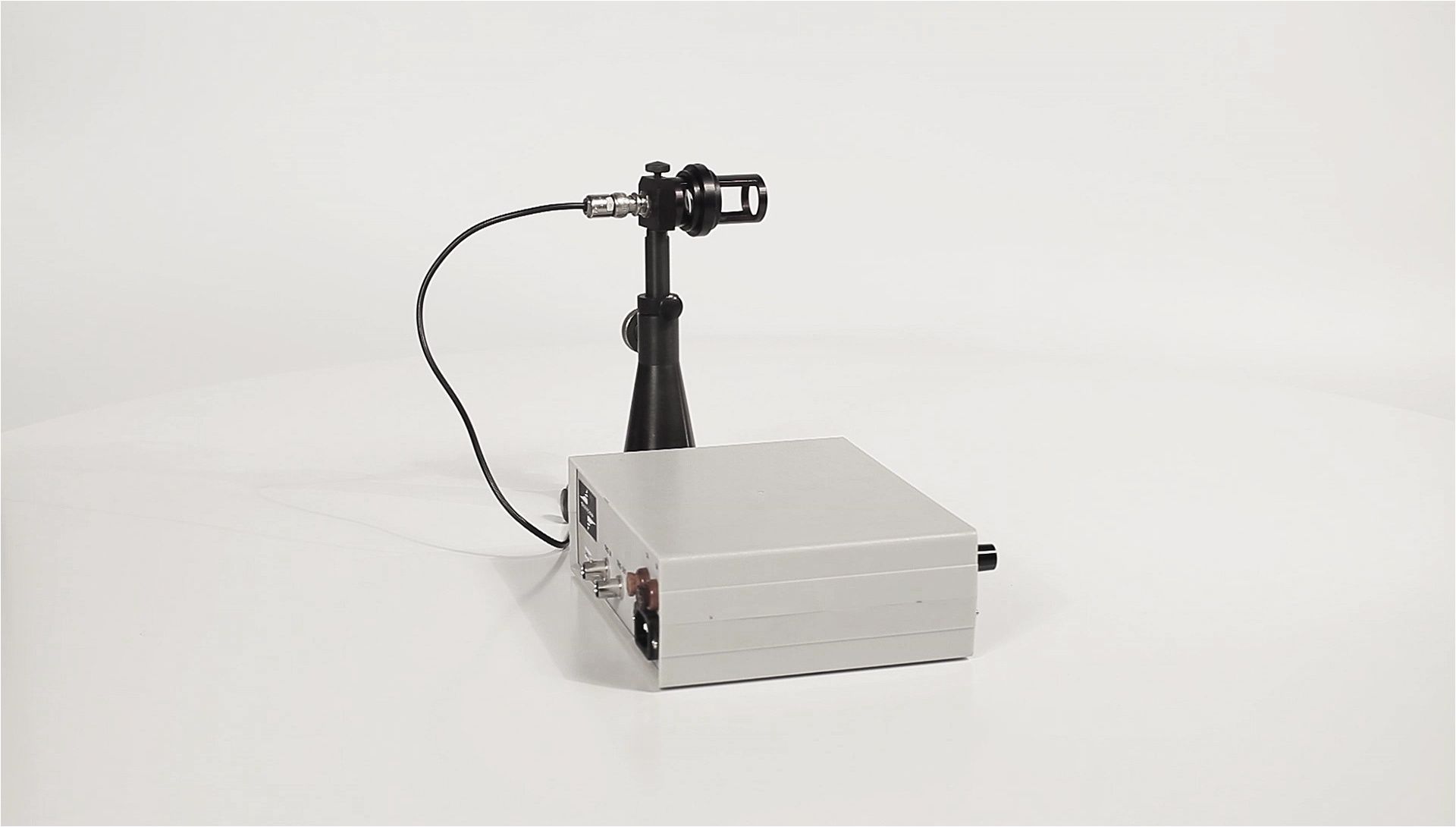

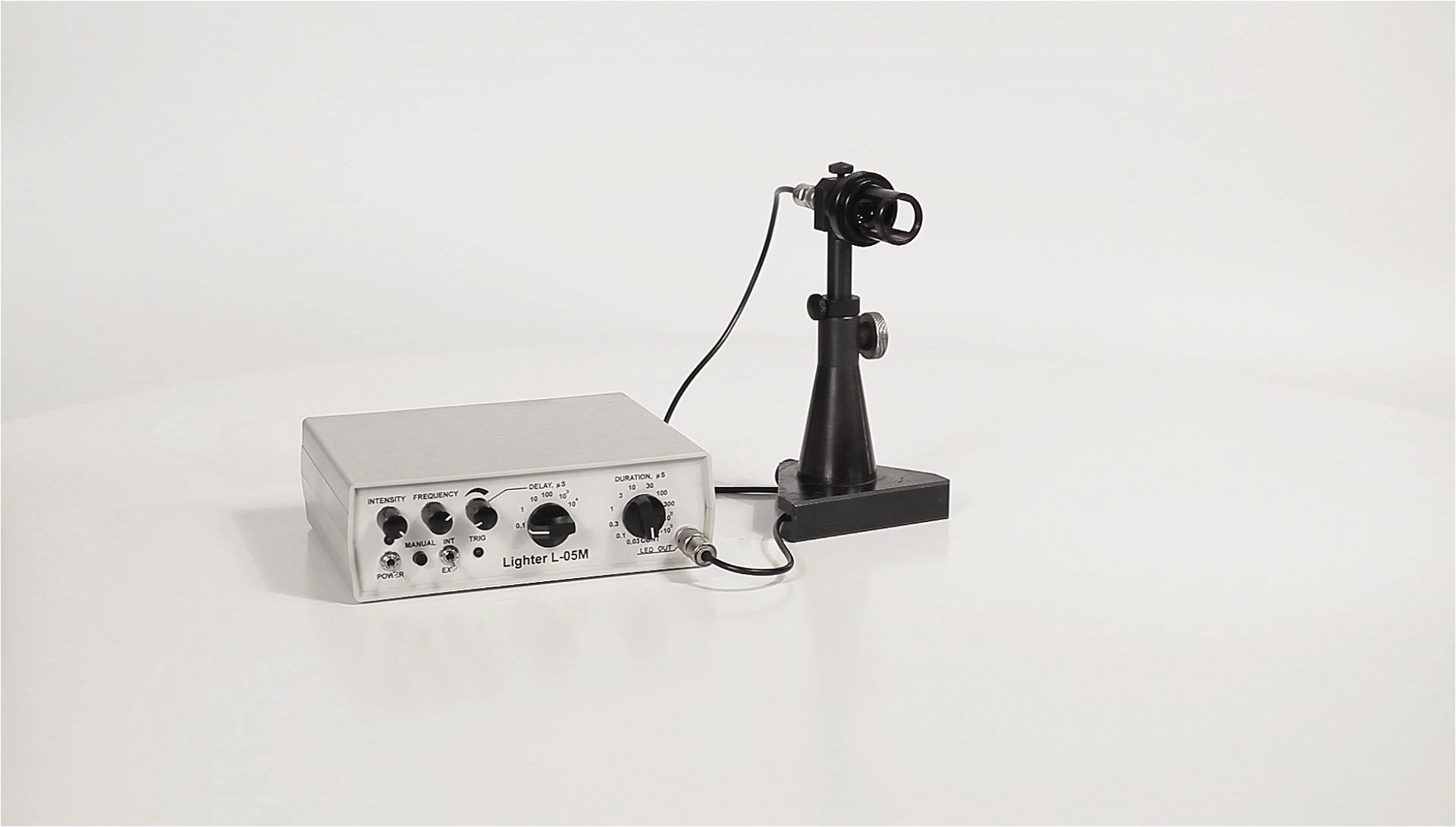

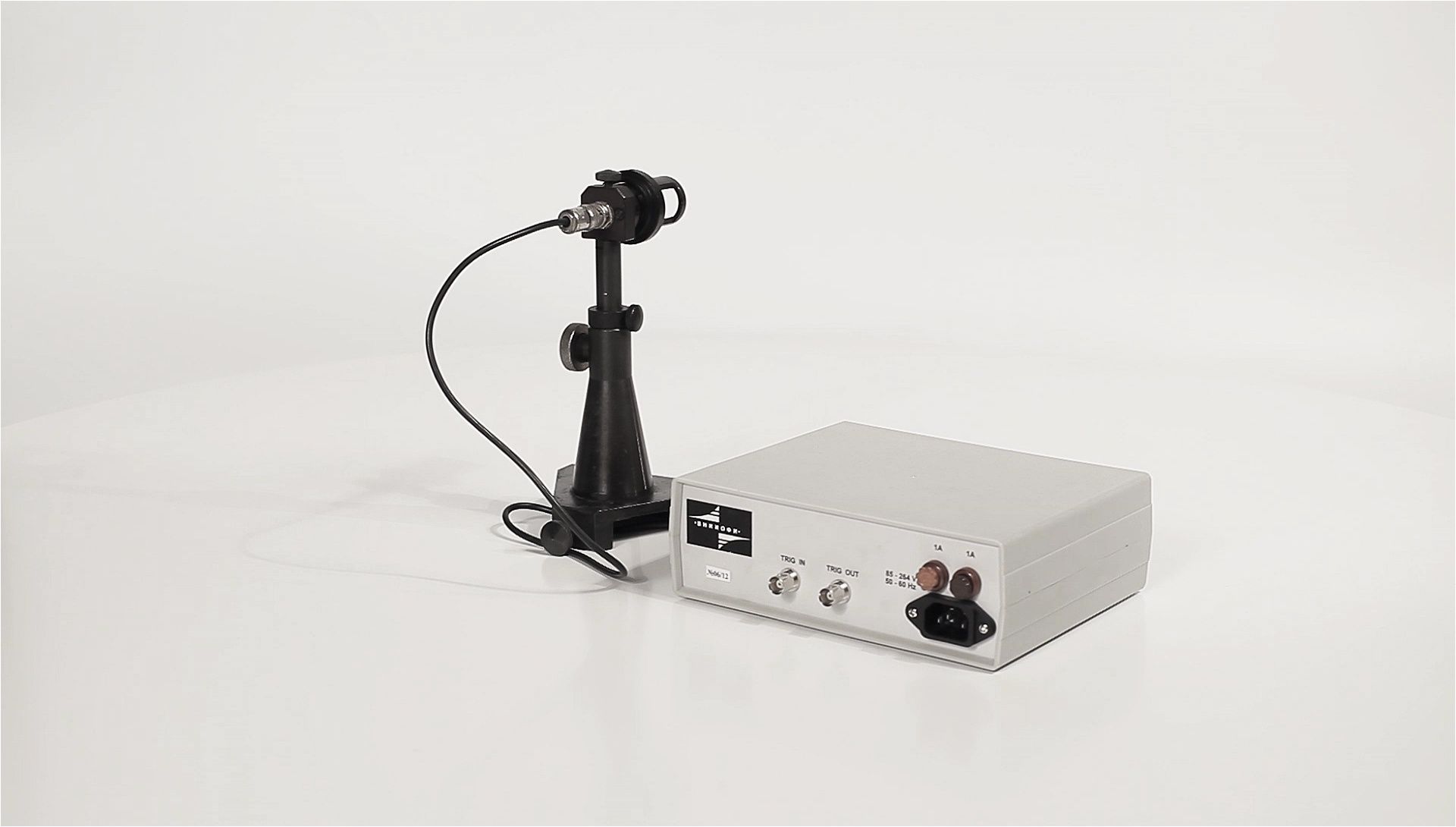

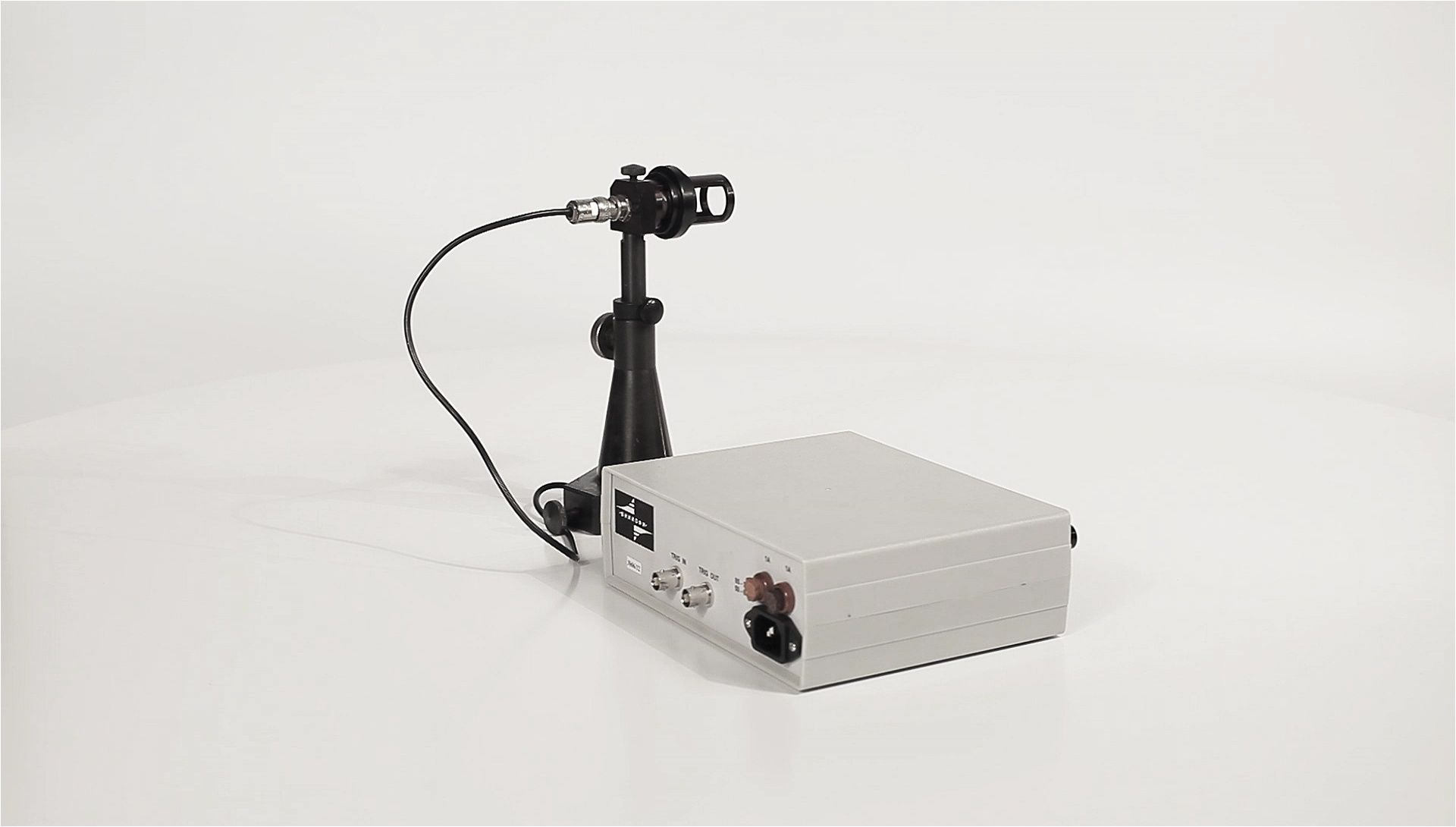

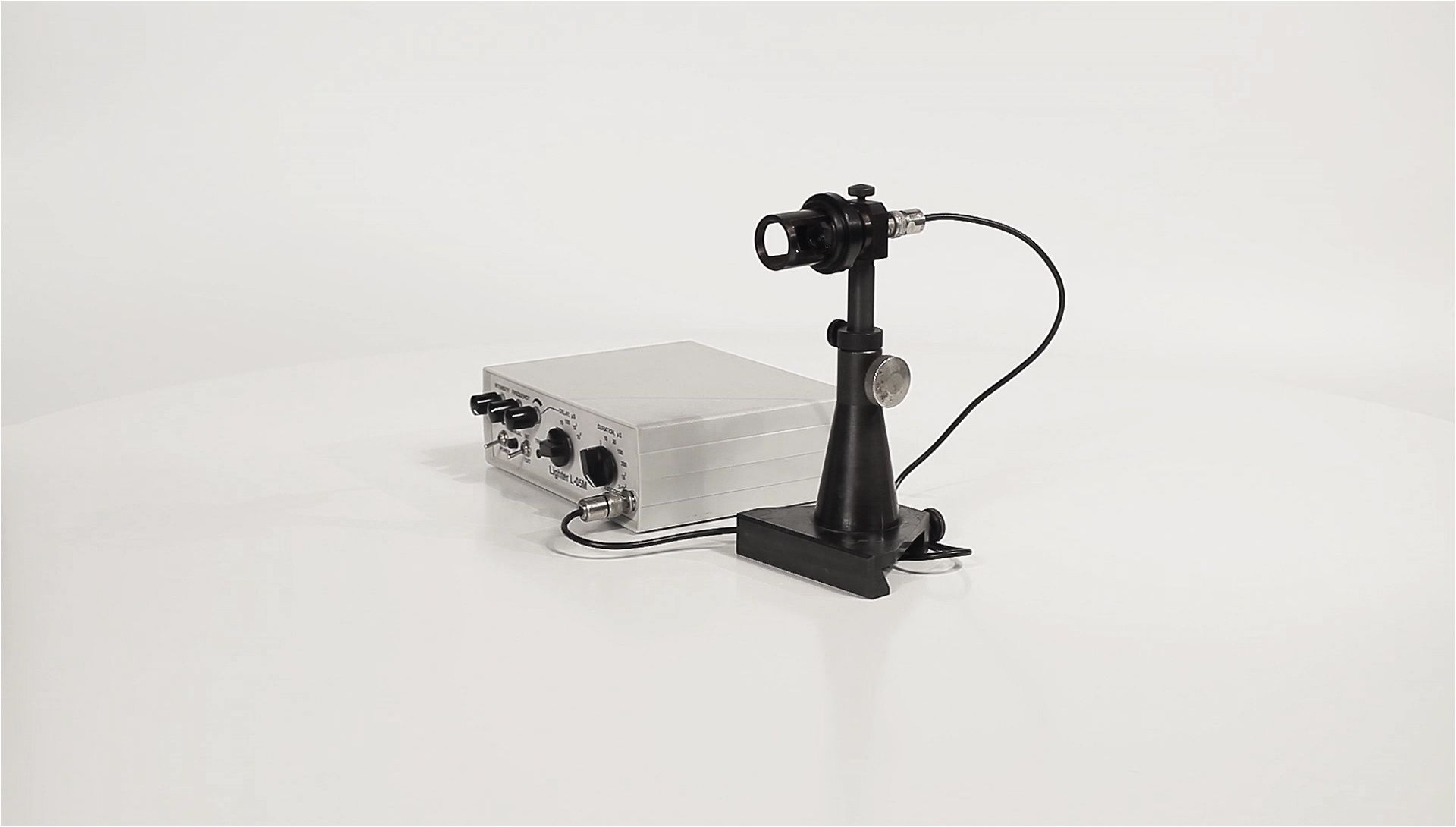

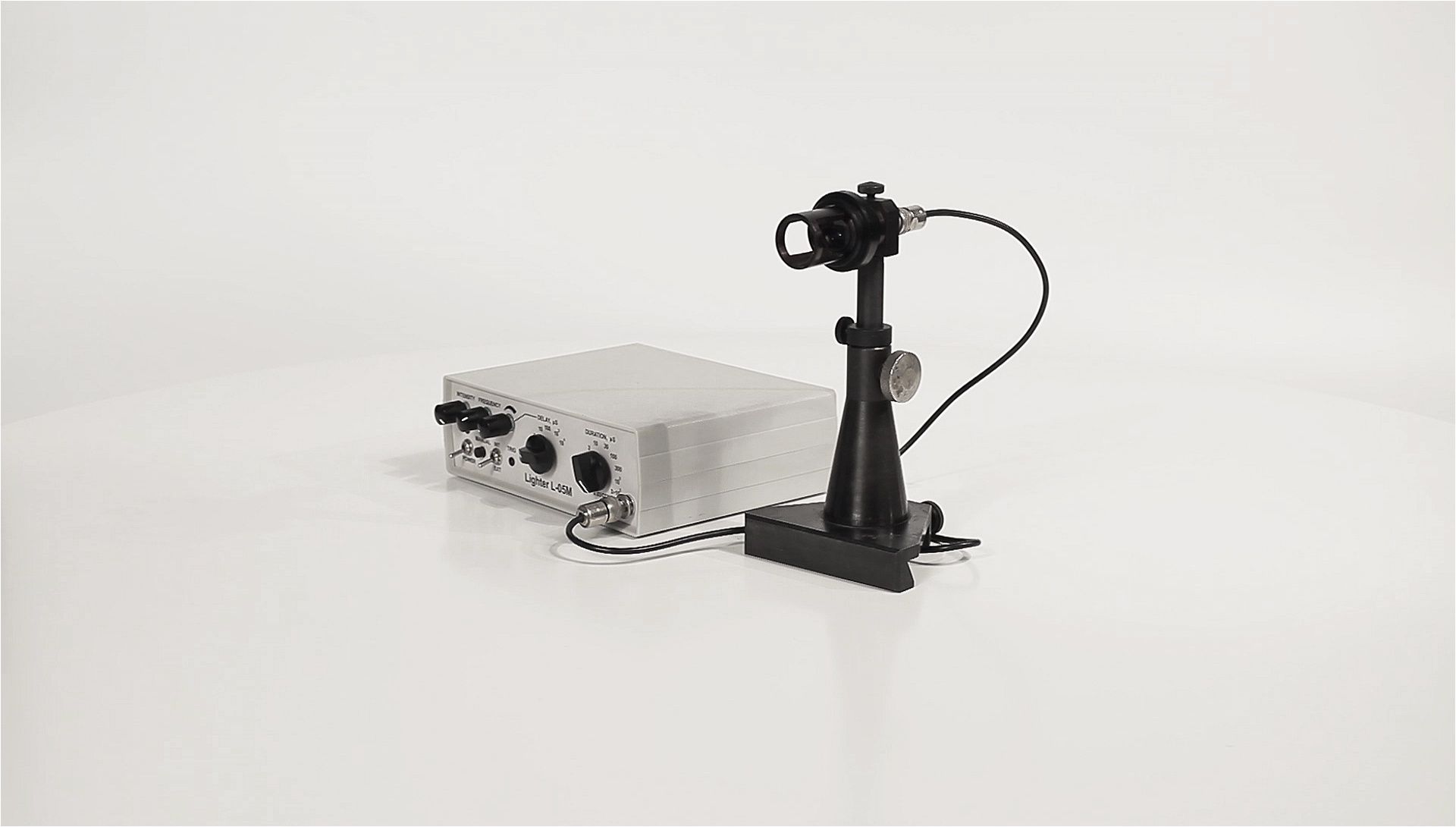

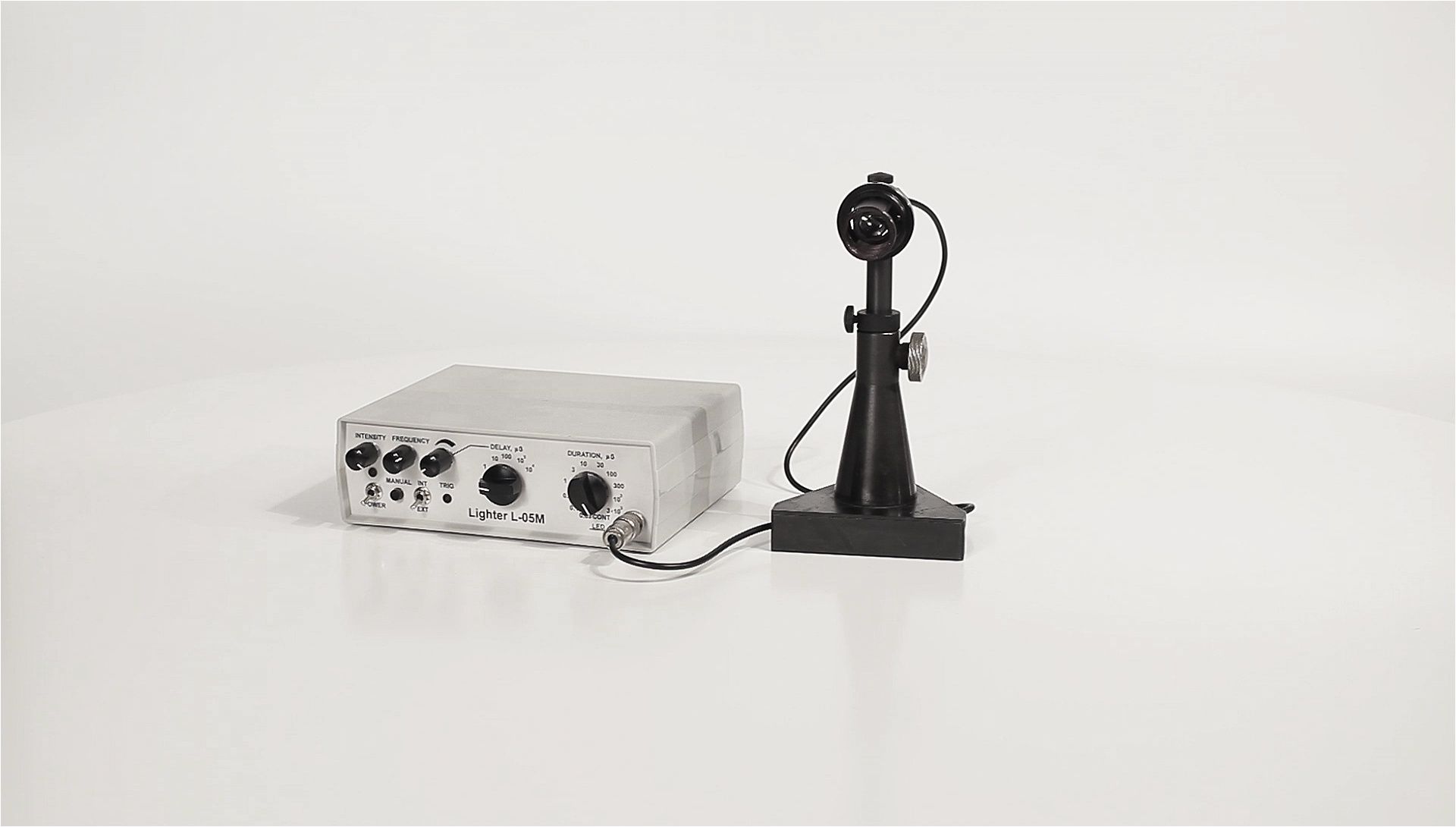

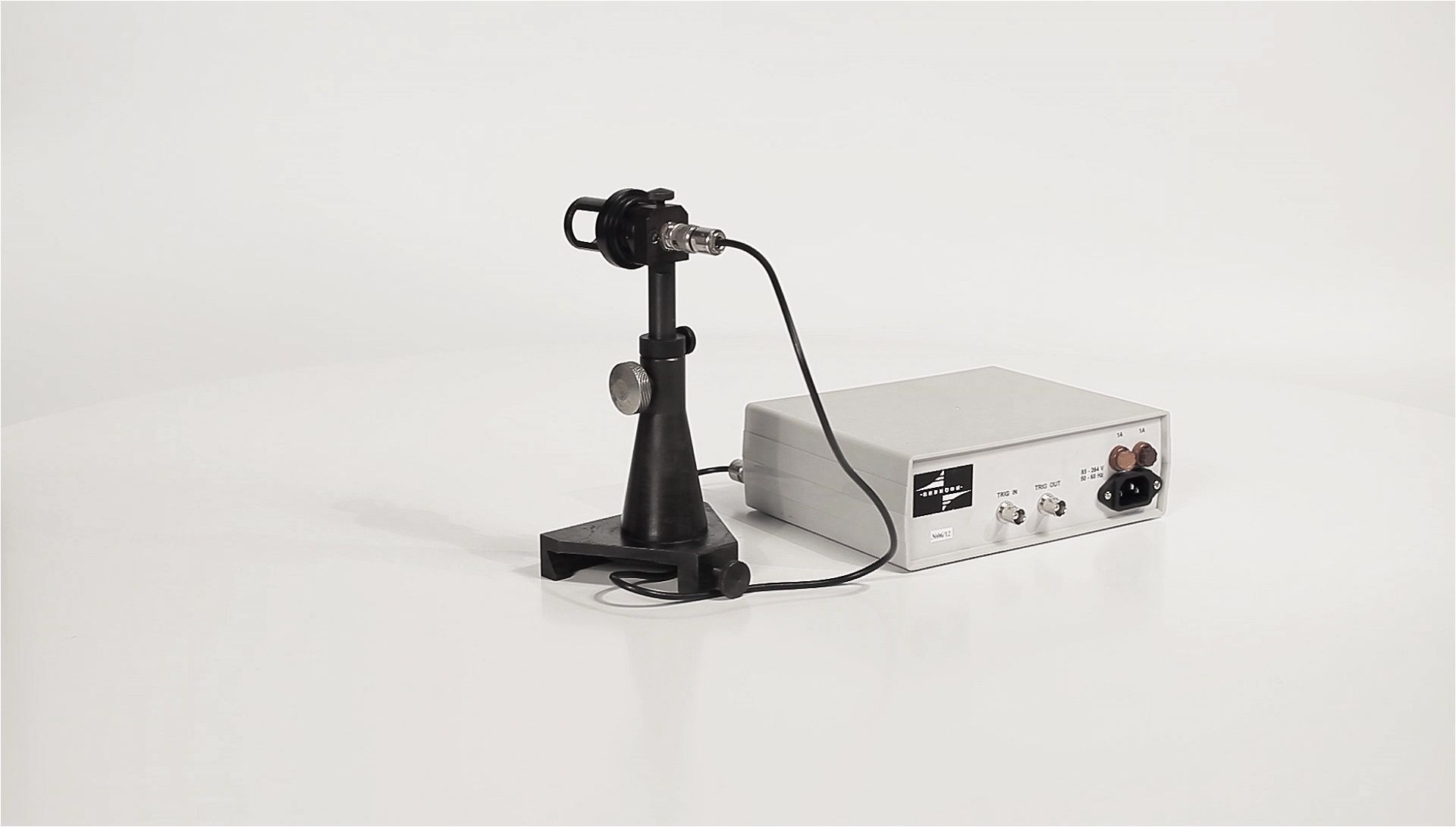

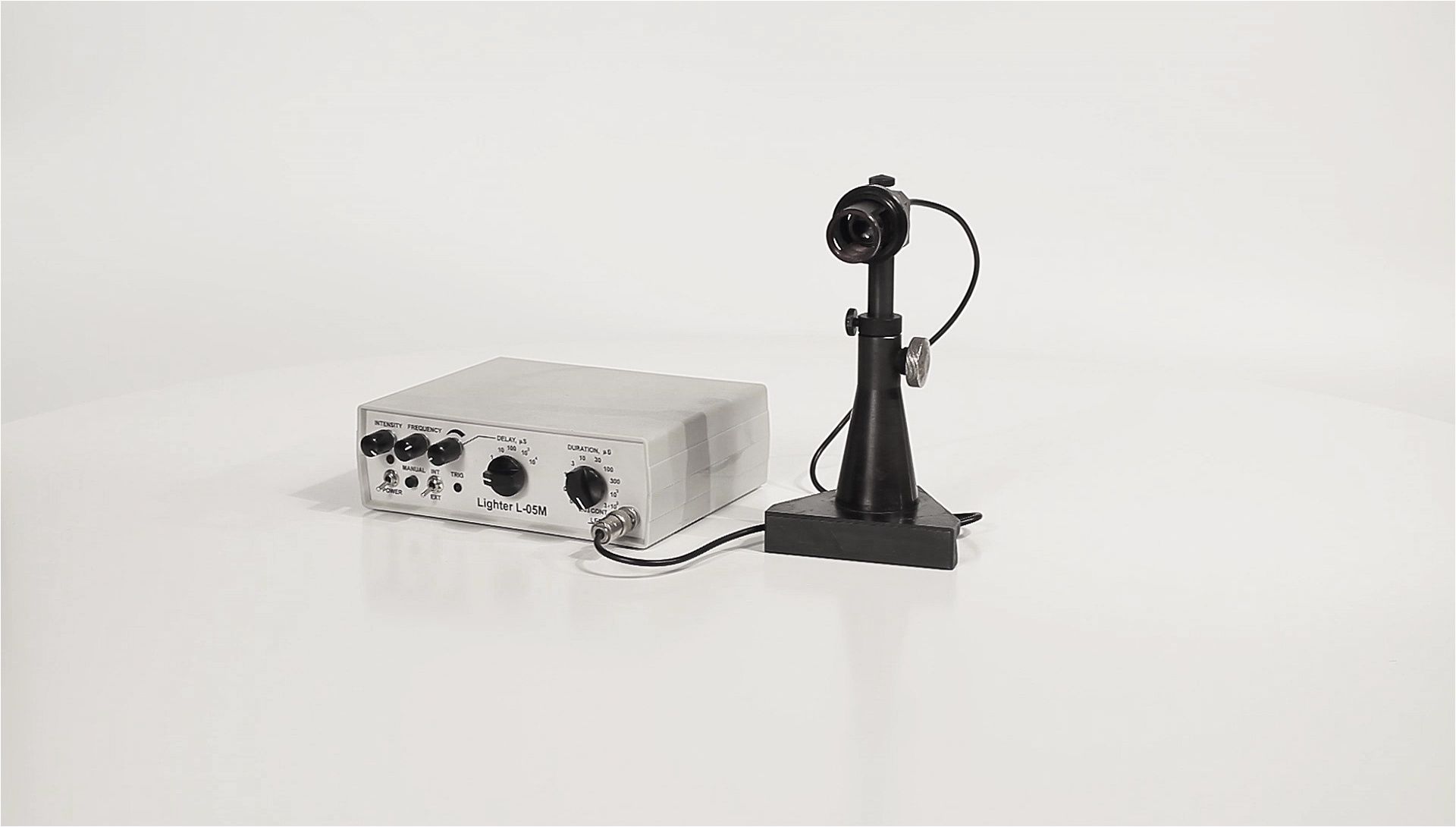

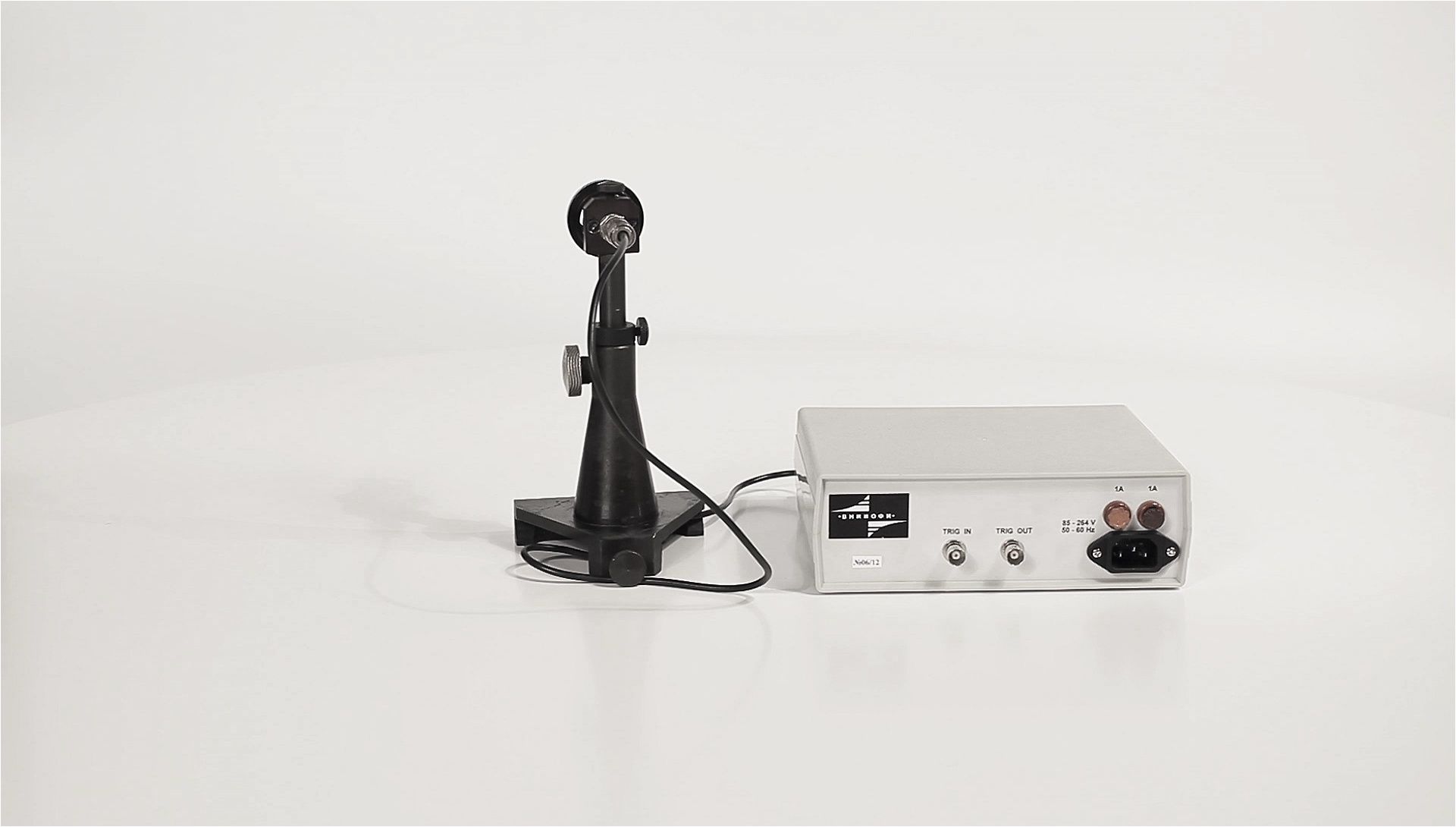

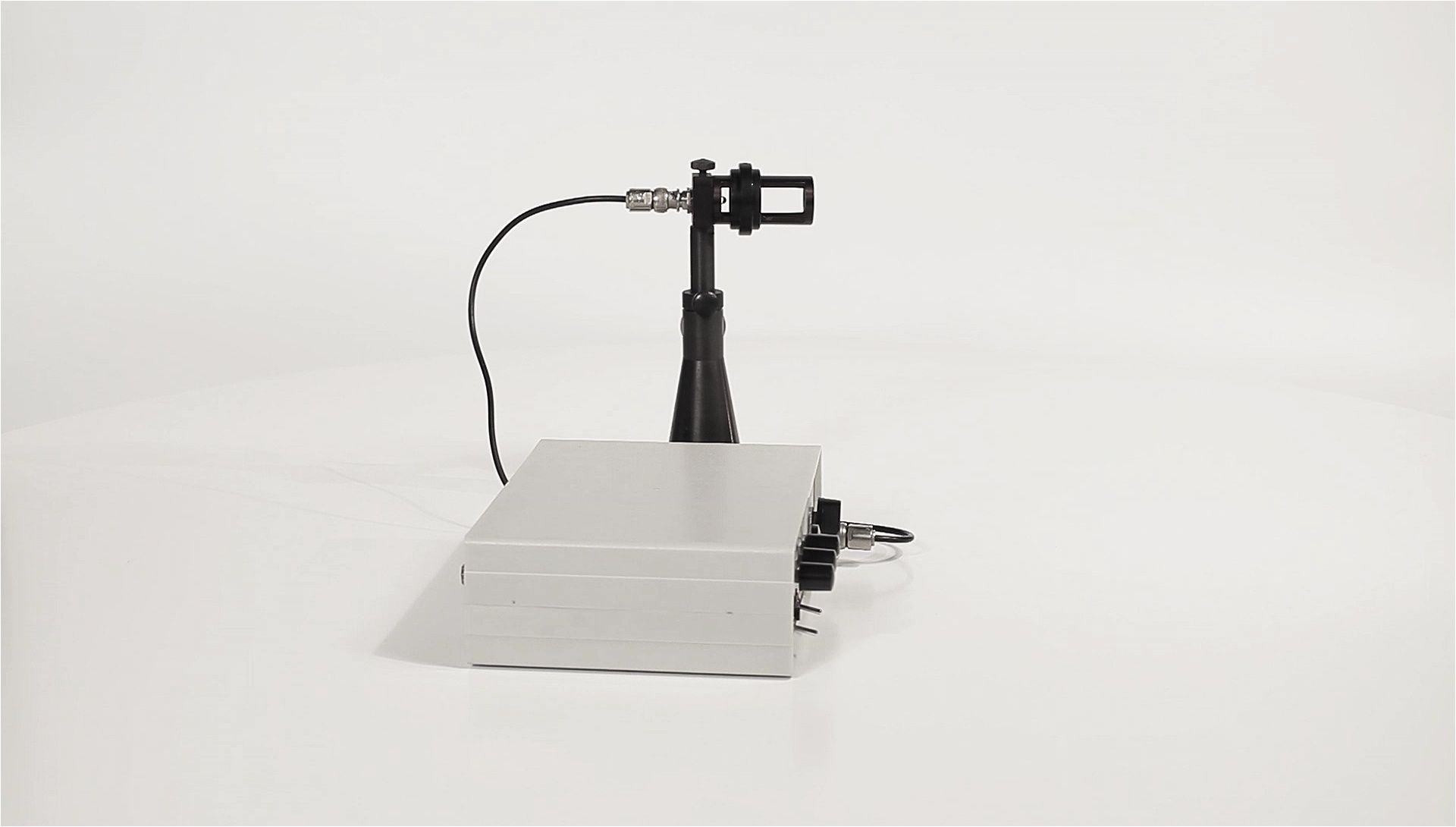

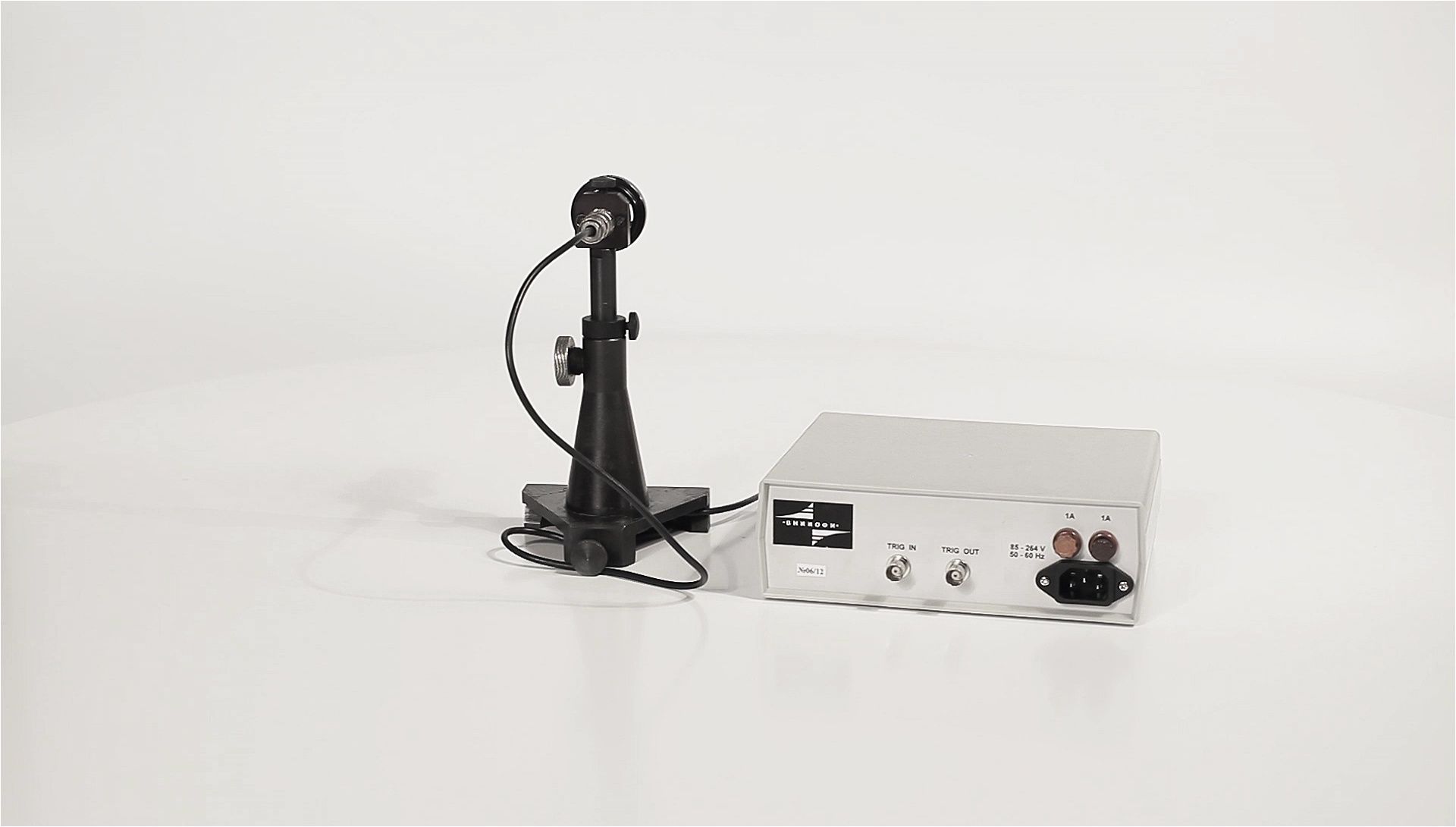

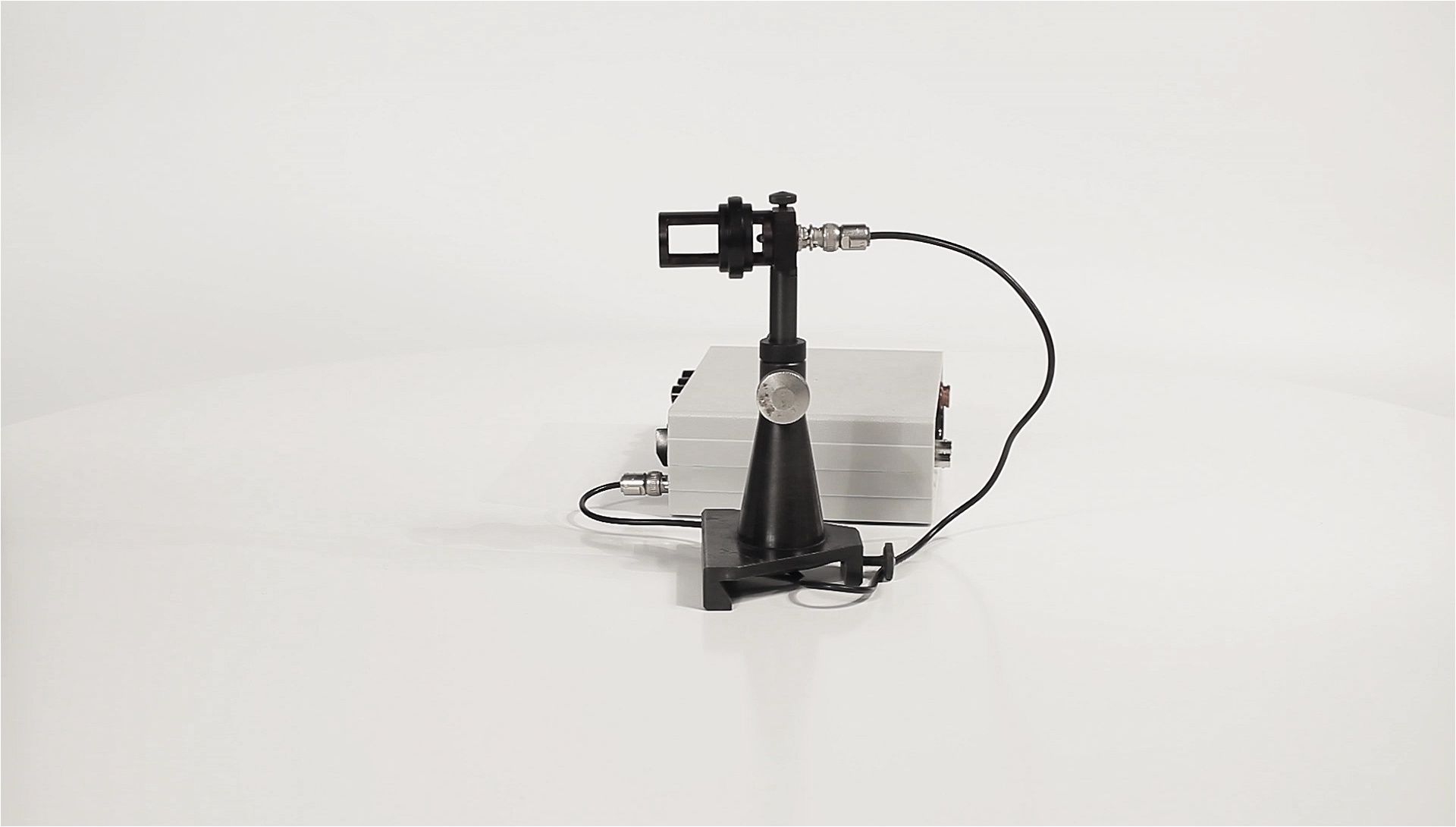

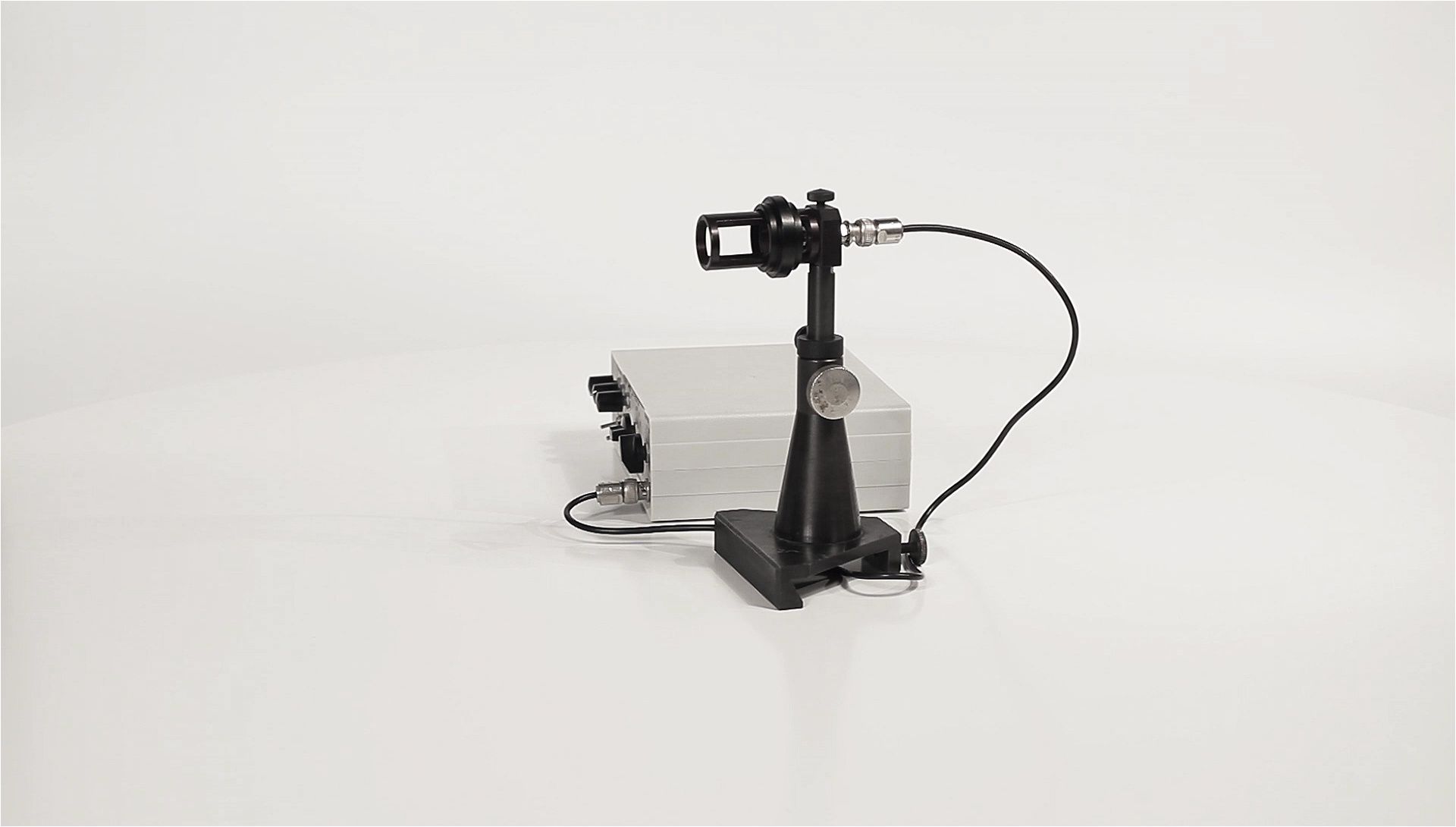

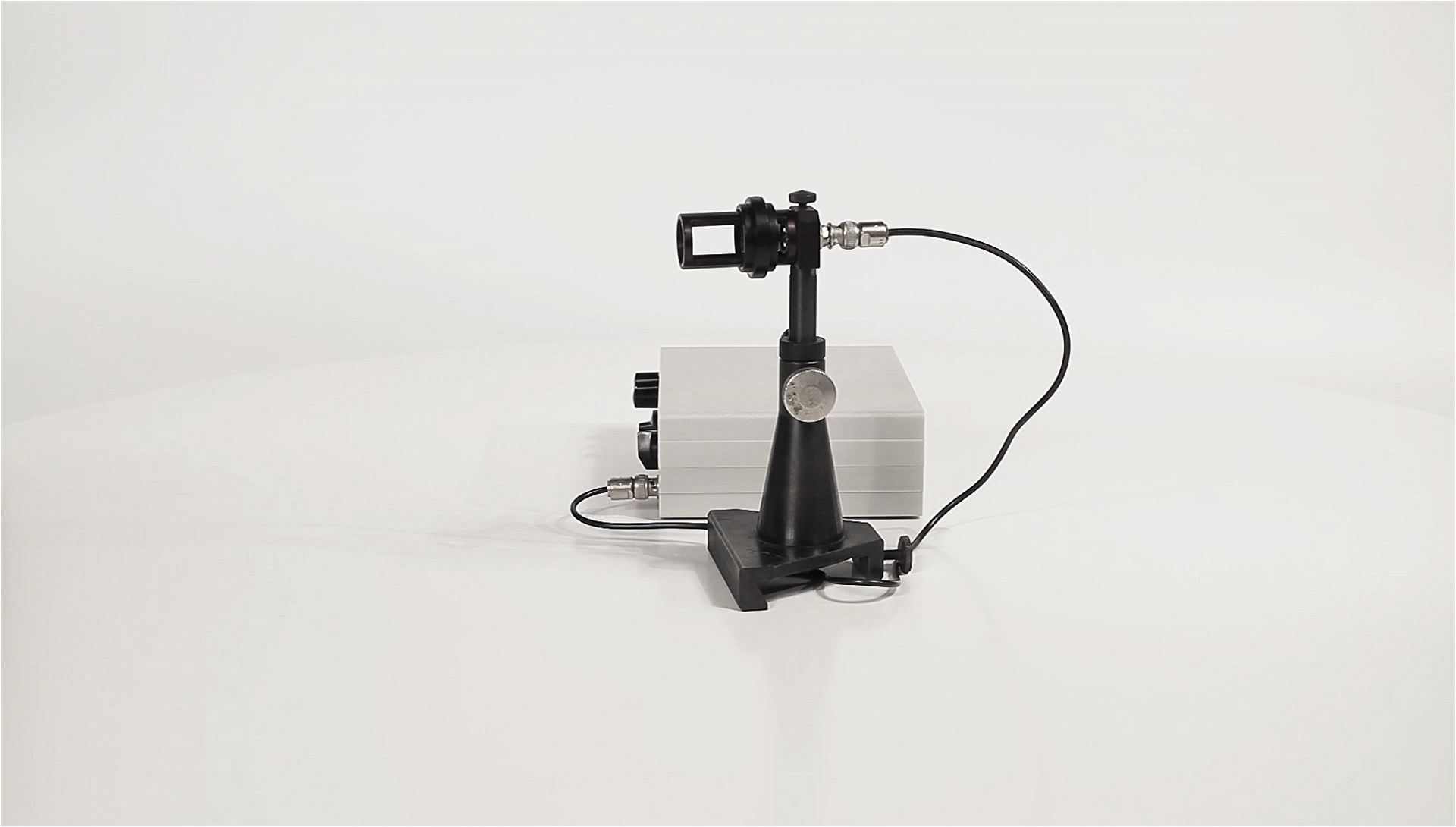

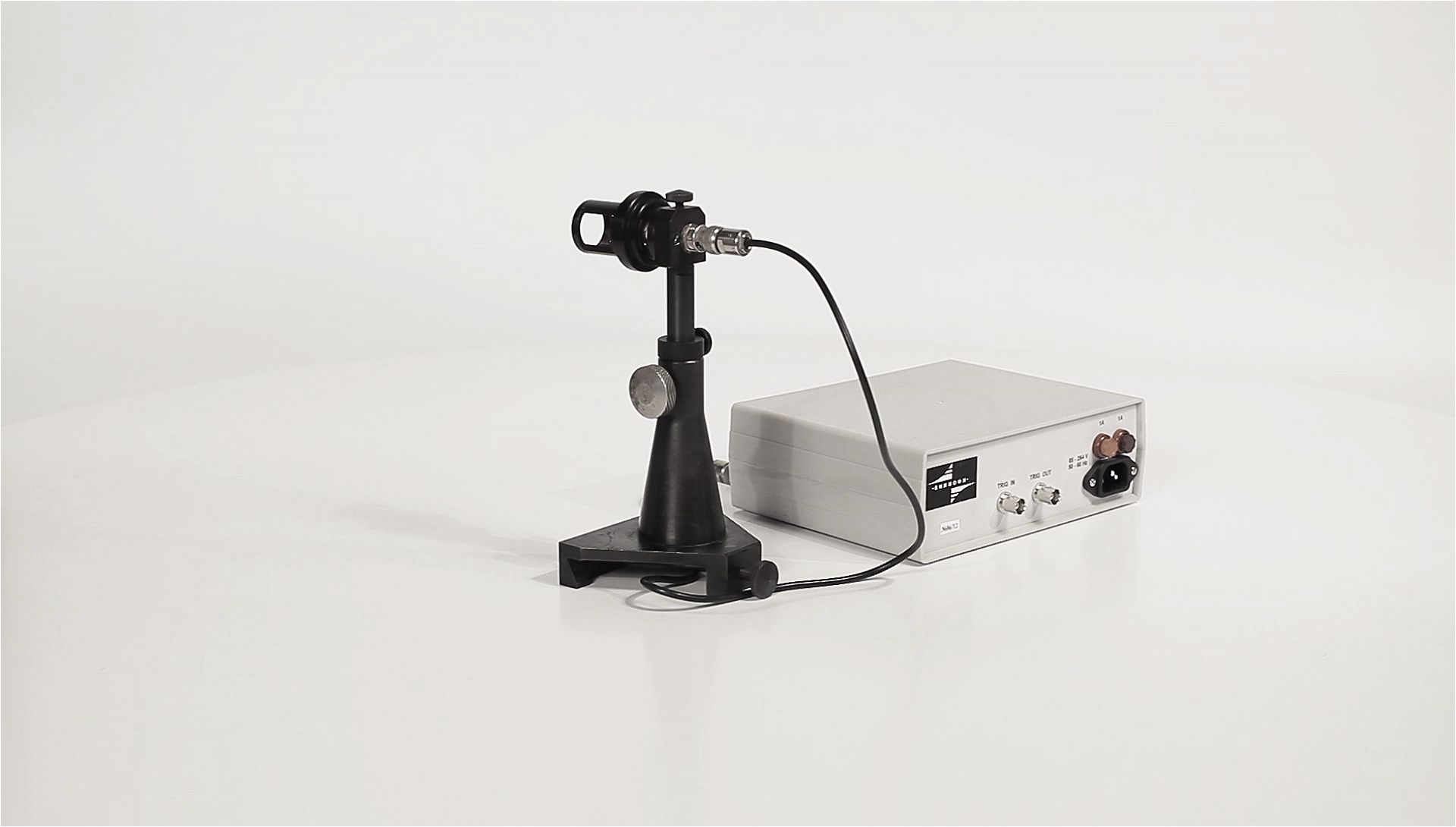

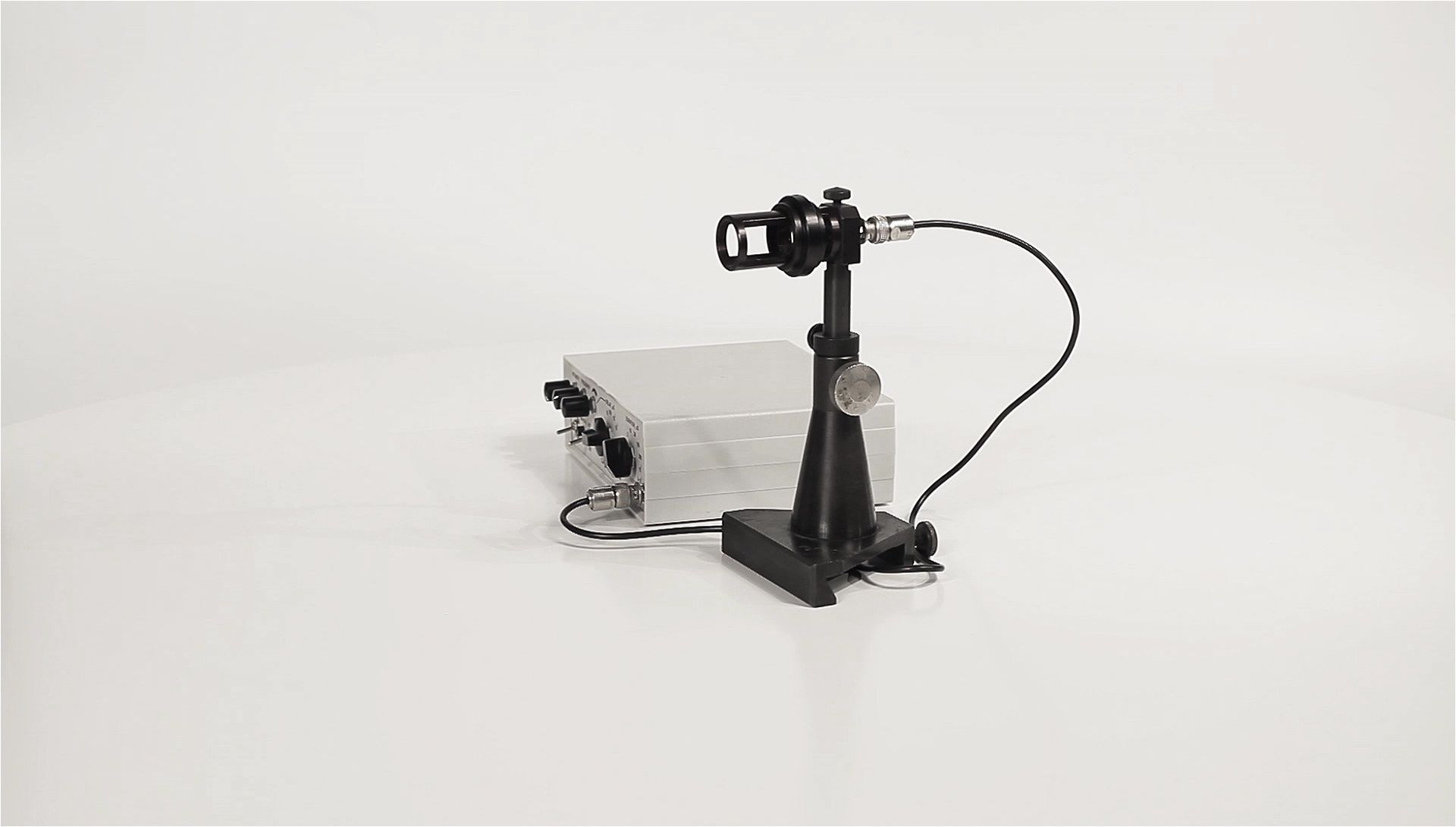

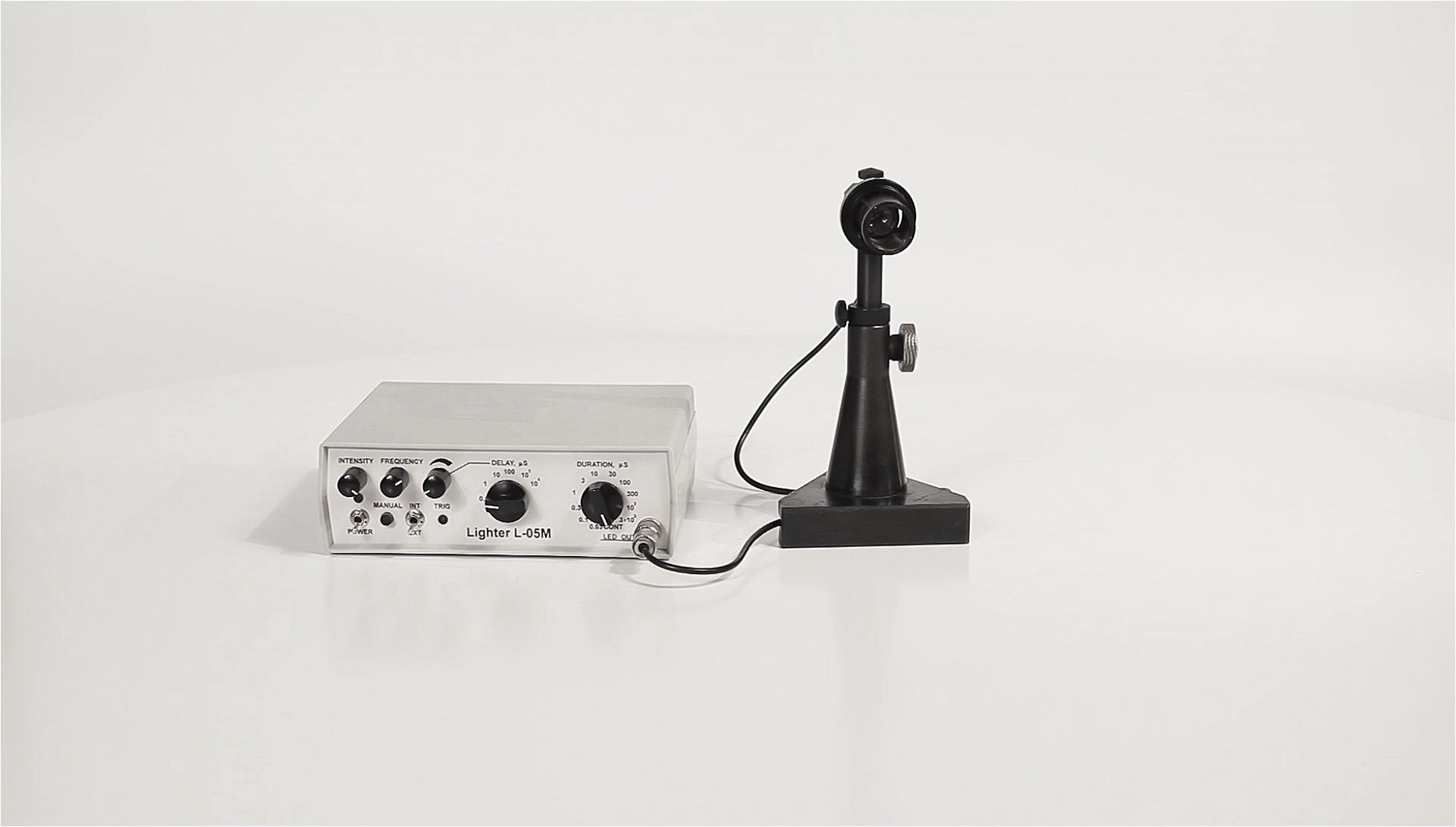

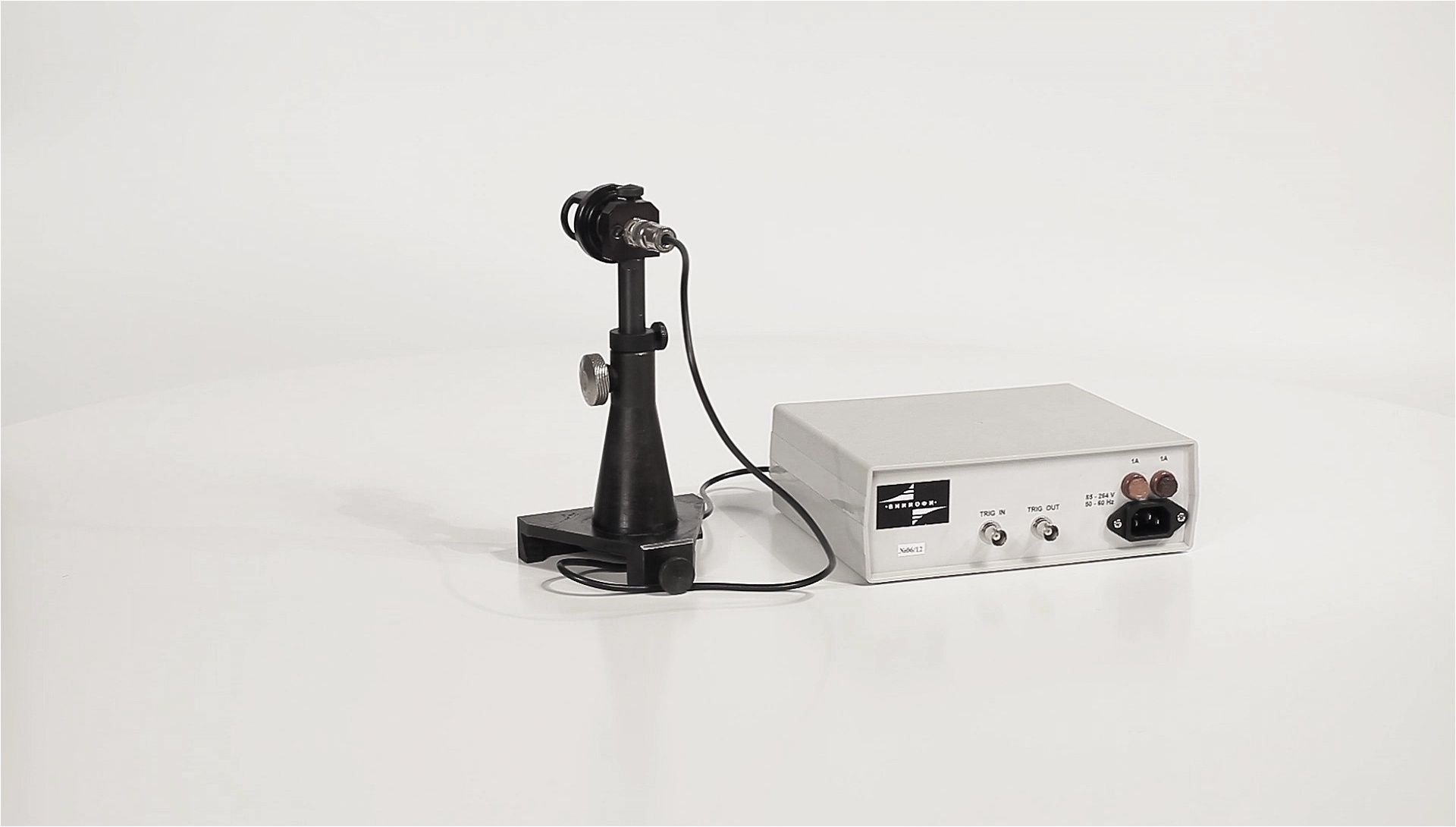

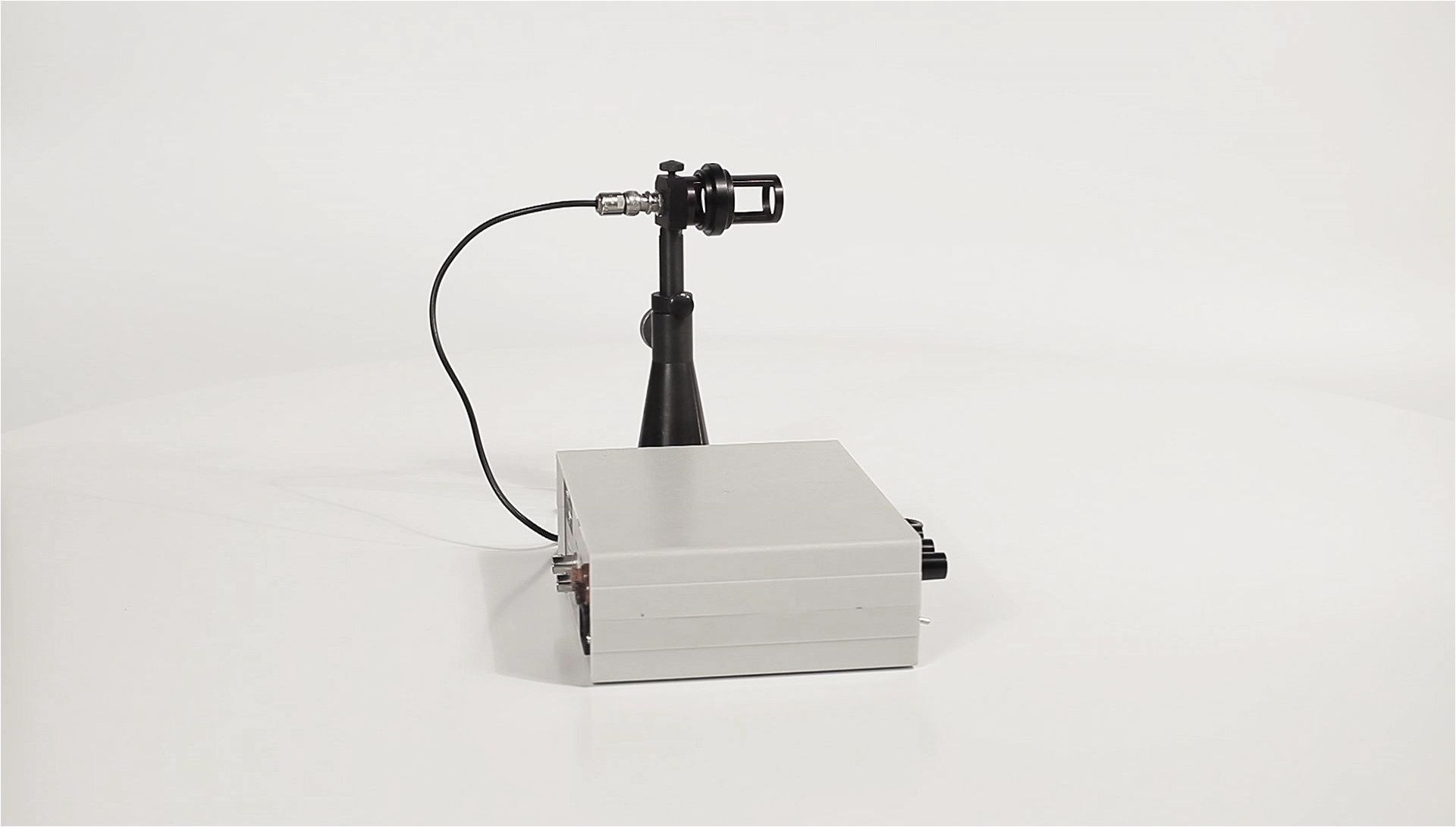

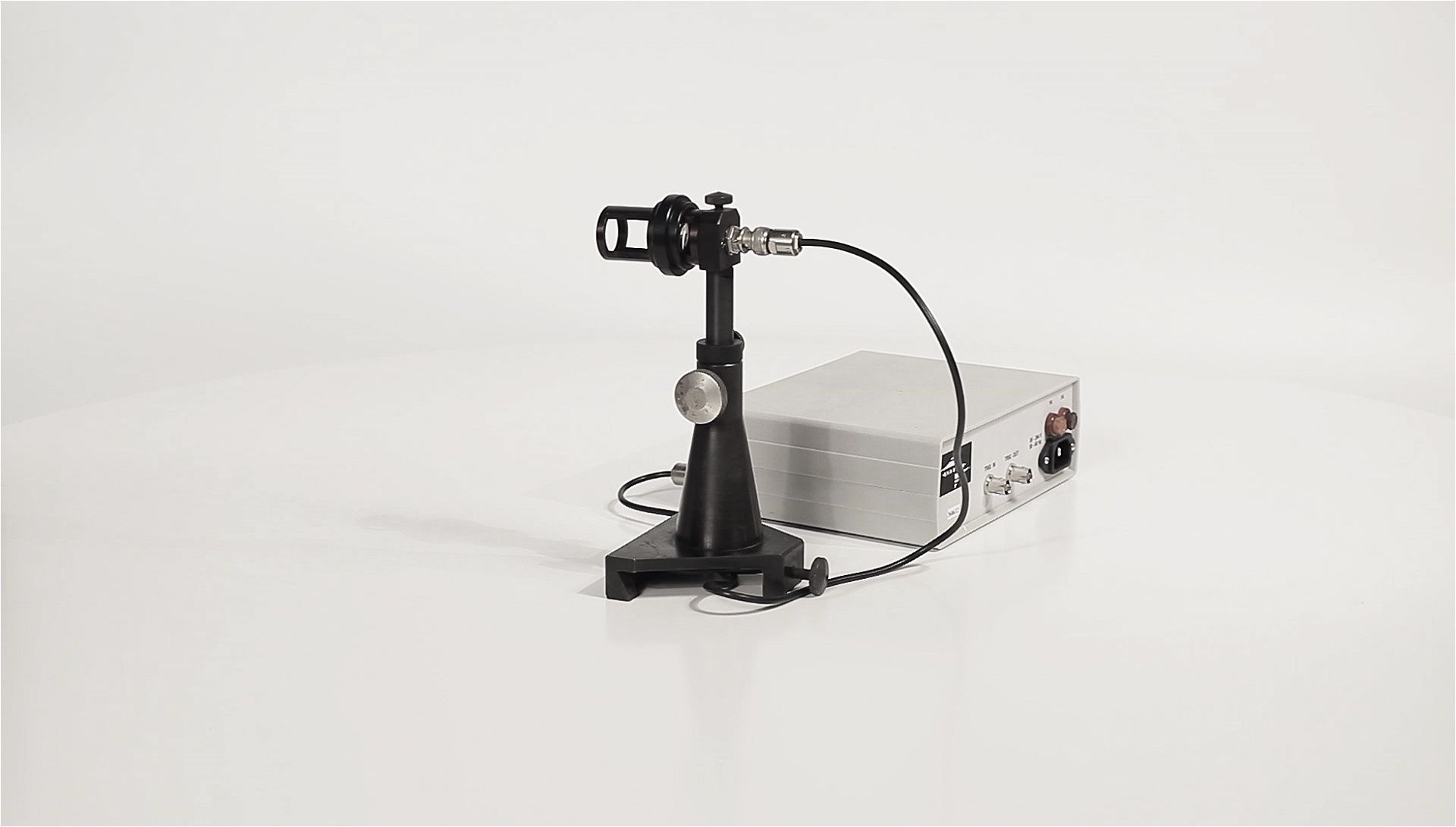

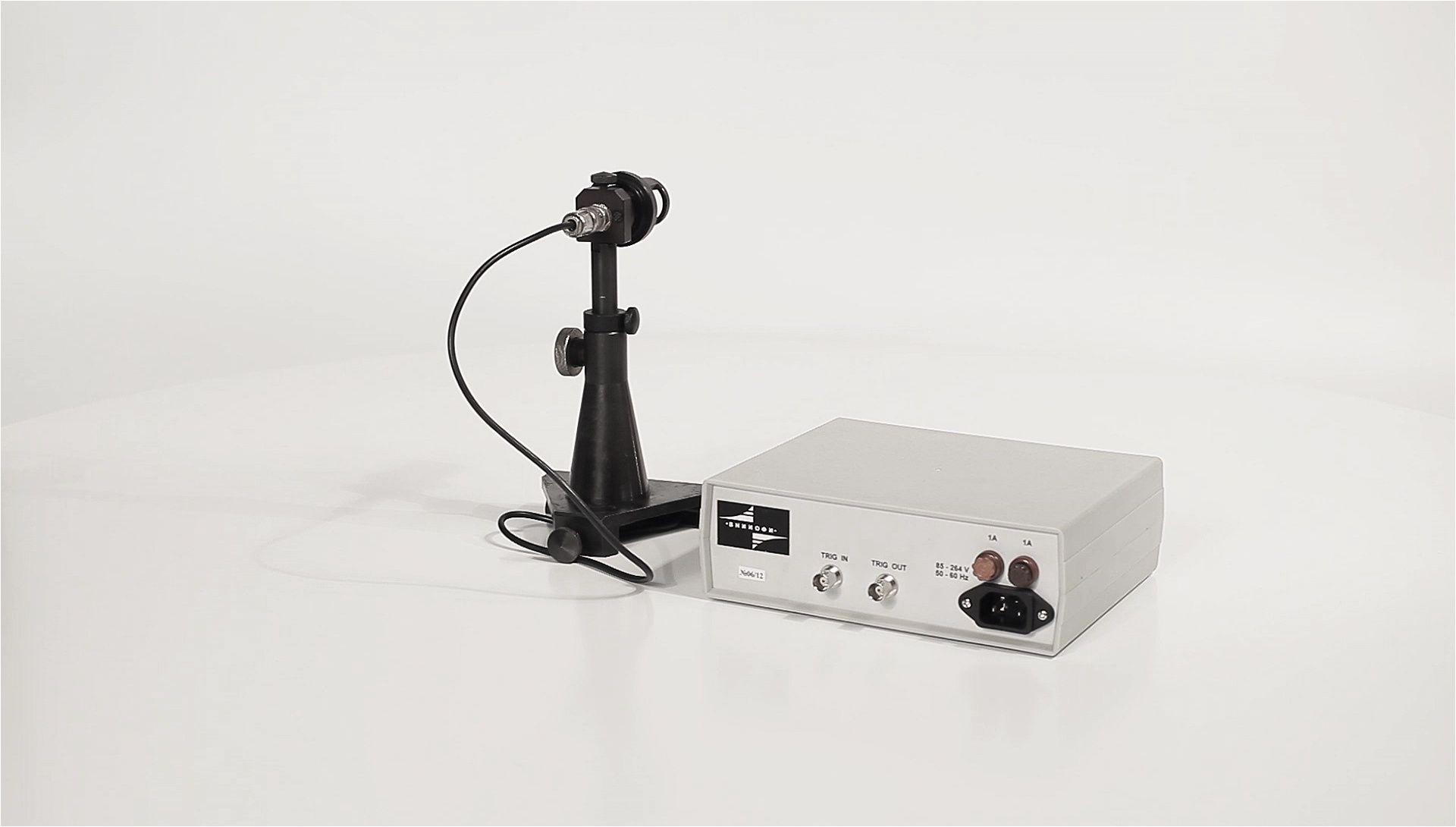

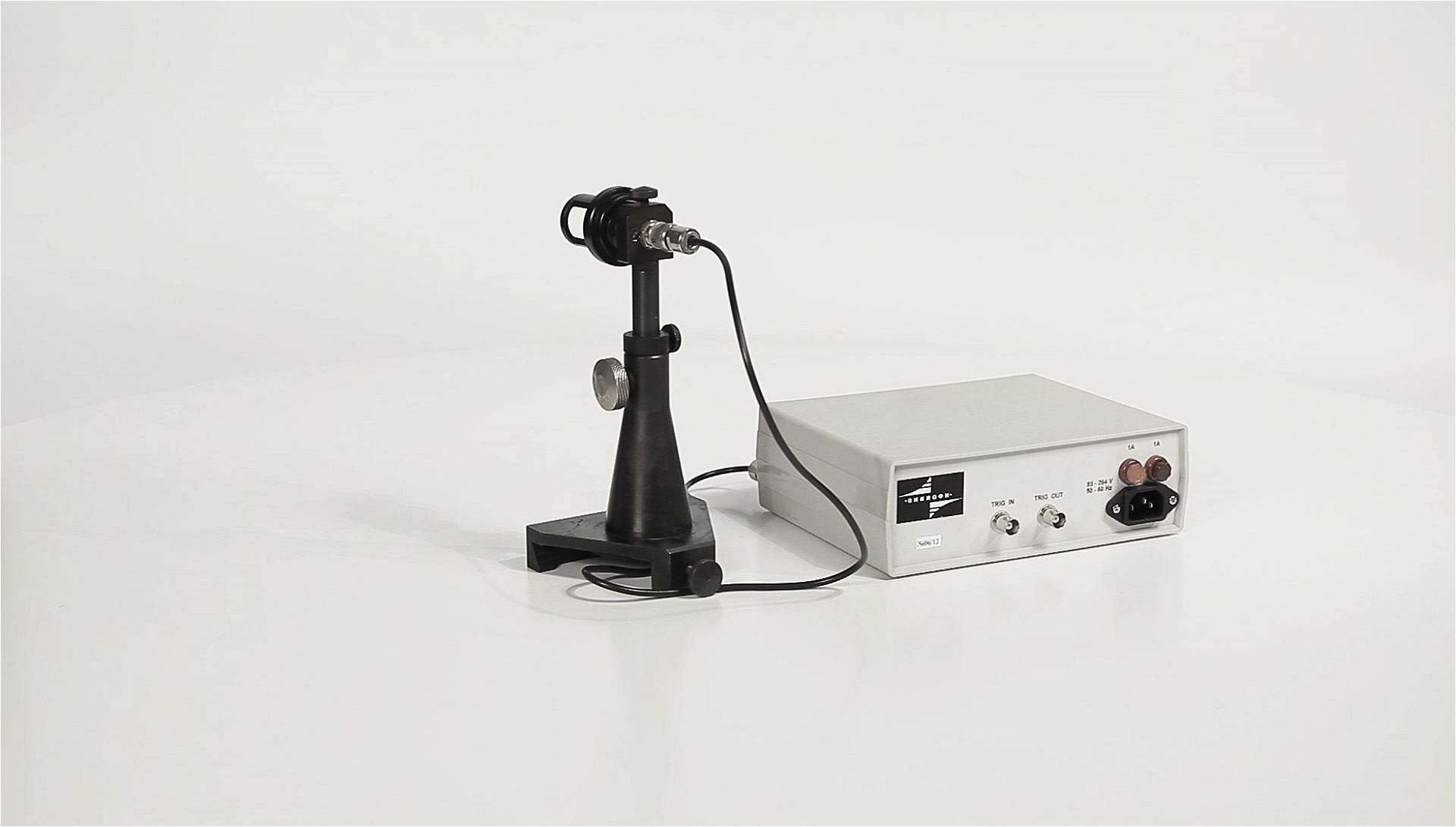

3D-Обзор Светодиодного осветителя

Светодиодный осветитель Светодиодный осветитель Светодиодный осветитель Светодиодный осветитель Светодиодный осветитель Светодиодный осветитель Светодиодный осветитель Светодиодный осветитель Светодиодный осветитель Светодиодный осветитель Светодиодный осветитель Светодиодный осветитель Светодиодный осветитель Светодиодный осветитель Светодиодный осветитель Светодиодный осветитель Светодиодный осветитель Светодиодный осветитель Светодиодный осветитель Светодиодный осветитель Светодиодный осветитель Светодиодный осветитель Светодиодный осветитель Светодиодный осветитель Светодиодный осветитель Светодиодный осветитель Светодиодный осветитель Светодиодный осветитель Светодиодный осветитель Светодиодный осветитель Светодиодный осветитель Светодиодный осветитель Светодиодный осветитель Светодиодный осветитель Светодиодный осветитель Светодиодный осветитель Светодиодный осветитель Светодиодный осветитель Светодиодный осветитель Светодиодный осветитель Светодиодный осветитель Светодиодный осветитель Светодиодный осветитель Светодиодный осветитель Светодиодный осветитель Светодиодный осветитель

zakazat

Производится под заказ, цена договорная

Осветитель предназначен для оперативного контроля работоспособности и проверки пространственно-временных параметров электронно-оптических камер с нано-микро-миллисекундными диапазонами разверток. С помощью осветителя может осуществляться подсветка щелевых и кадровых тест-объектов, щелей и поля кадра электронно-оптических камер в непрерывном и импульсном режимах работы.

Возможные области применения:

  • баллистические исследования
  • исследования процессов горения, детонации, взрыва, разлета осколочных полей, грунта и т.п.
  • физика ударных волн
  • лазерная физика
  • нелинейная оптика
  • нестационарная спектроскопия
  • ядерная физика
  • физика плазмы, в том числе термоядерный синтез
  • электрические пробои и разряды, в том числе молния
  • экология (регистратор в ЛИДАРных системах обнаружения и определения местоположения, размеров и химического состава загрязнений воздушной или водной среды) и др.

line168

Контактные данные

8 (800) 350 25 51 доб. 3619
8 (495) 665 52 91
Стоимость оборудования

Светодиодный осветитель
Производится под заказ, цена договорная

Технические характеристики

Длина волны излучения, нм
626
Регулируемая длительность оптических импульсов, мкс
0,03 – 3000
«Мёртвое» время в режиме внешней синхронизации, нс
≤ 150
Плавно регулируемая задержка оптического импульса, мкс
0 - 10000
Периодическая нестабильность задержки запуска (джиттер), нс
≤ 1
Частота следования импульсов, Гц, в режимах:
- внутренней синхронизации
- внешней синхронизации

0,5 - 15
≤ 100
Напряжение питания от промышленной сети переменного тока частоты 50-60 Гц
110÷220 ± 20%
Потребляемая мощность, Вт
≤ 3,5
Габаритные размеры блока управления, мм
220 х157 х 89
Размеры излучателя (при регулируемой высоте головки), мм
(160-240) x 110 x 110
Вес блока управления, кГ
≤ 1,1
Вес излучателя со штативом, кГ
≤ 1,4
