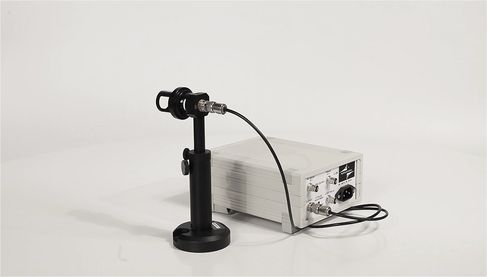

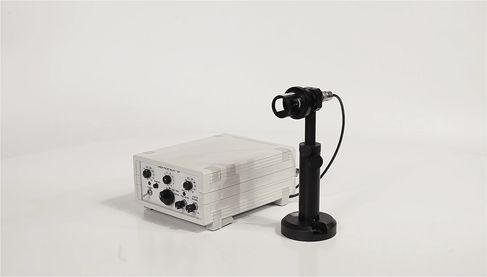

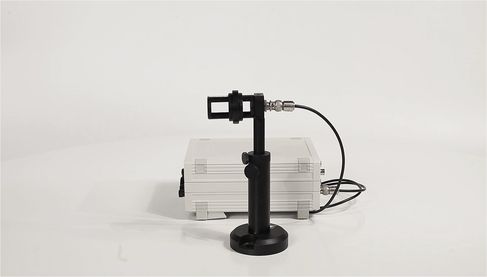

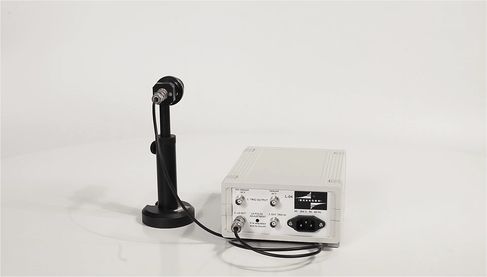

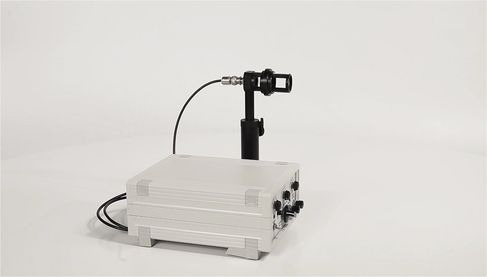

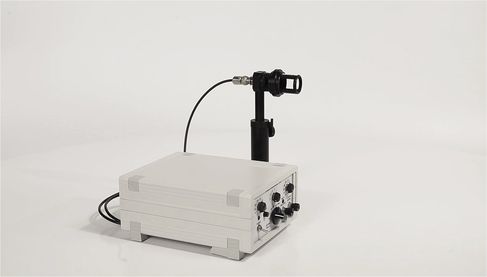

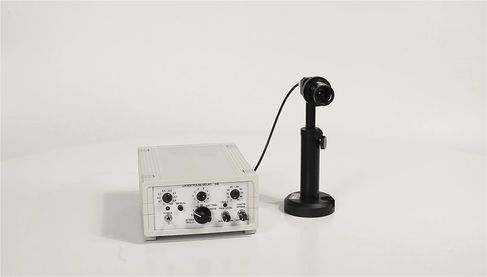

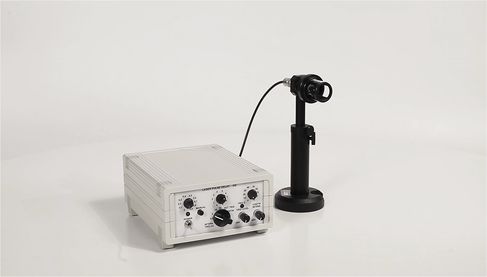

Осветитель состоит из двух частей: блока управления и излучателя Излучающим элементом является лазерный диод
Описание

device_l04

Принцип работы

Блок управления обеспечивает постоянный или импульсный ток через головку излучателя. В непрерывном режиме головка управляется постоянным током, в импульсном – импульсами тока, вырабатываемыми блоком управления. Головка представляет собой лазерный диод, закрепленный в тубусе, расположенном на штативе с изменяемой высотой. В тубусе располагается линза с апертурой ~ 18 мм и фокусным расстоянием ~ 15 мм. Имеется возможность плавно изменять расстояние от лазерного диода до линзы. В результате этого пучок света может быть сделан расходящимся, квазипараллельным или сходящимся.

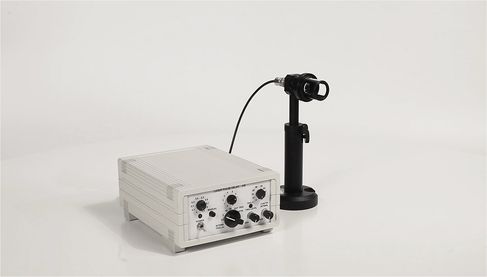

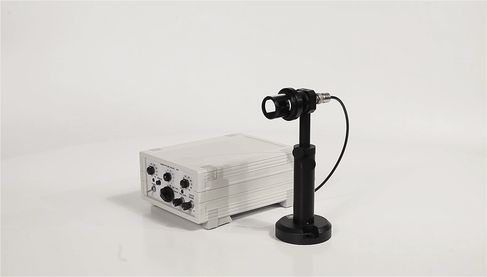

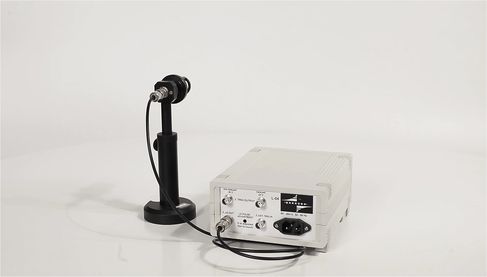

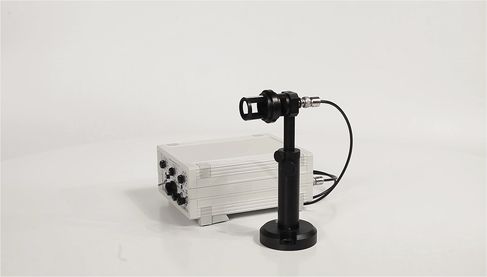

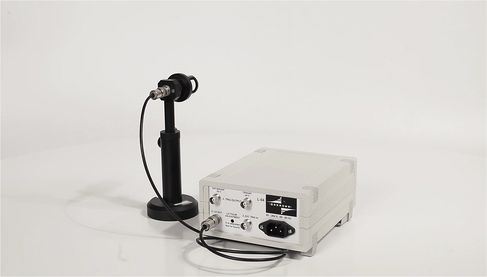

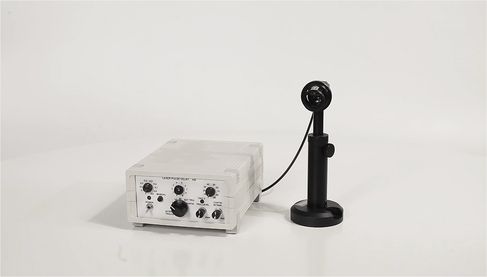

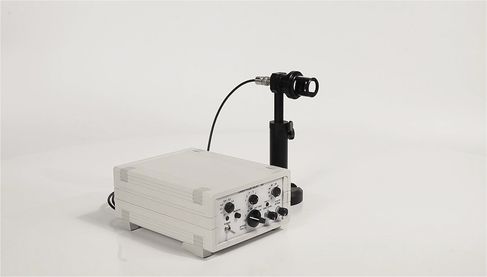

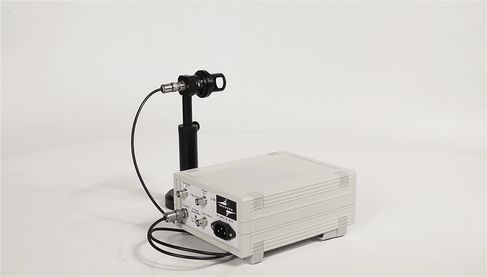

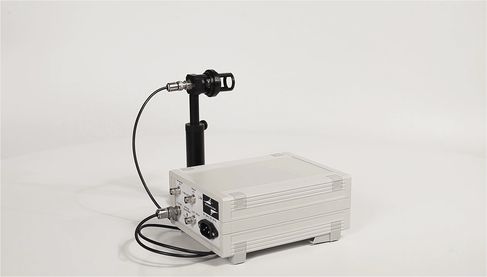

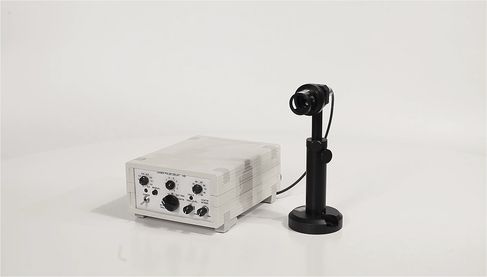

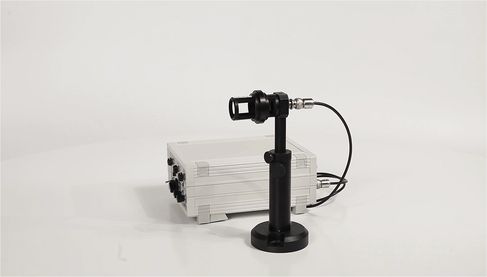

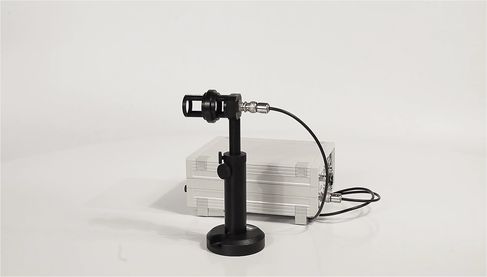

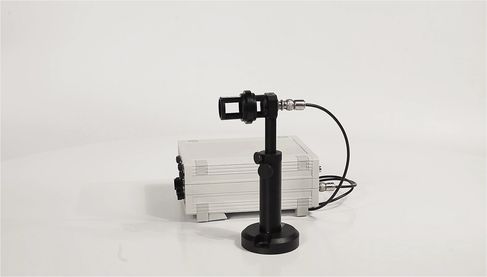

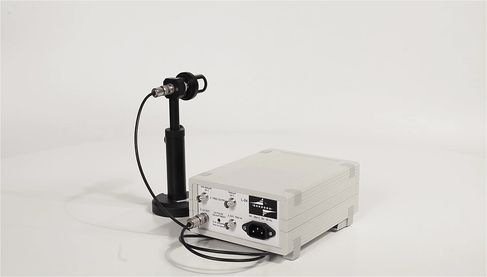

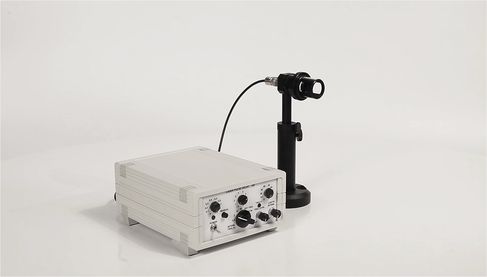

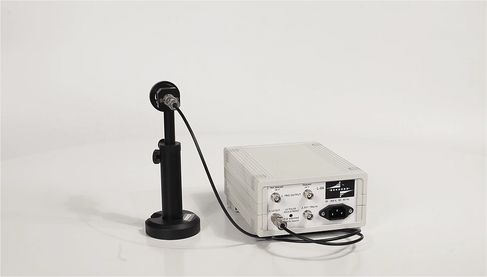

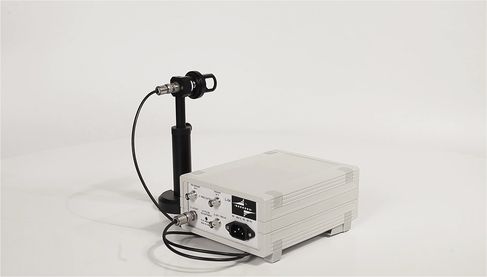

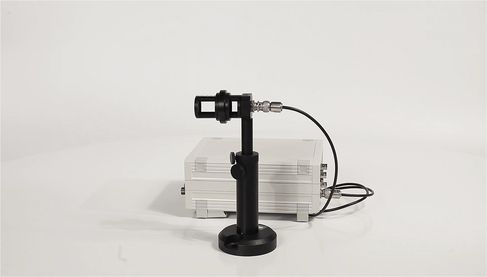

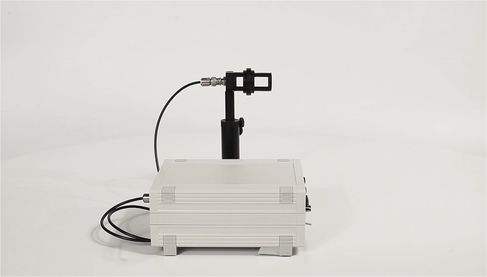

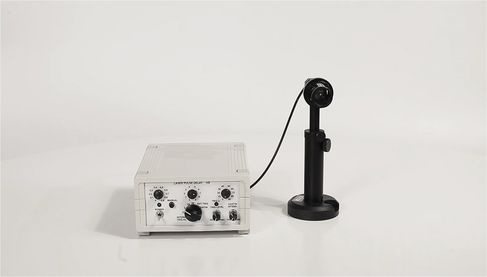

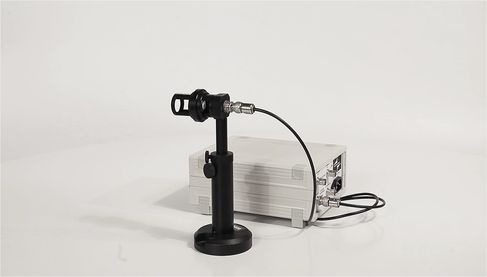

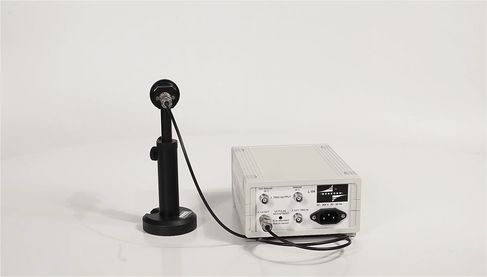

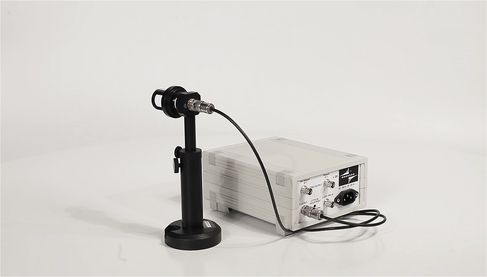

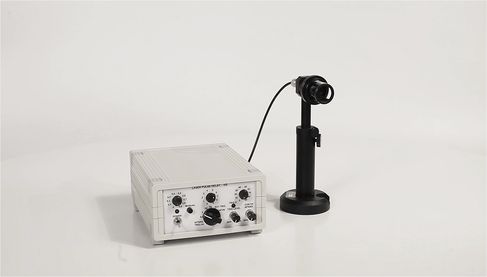

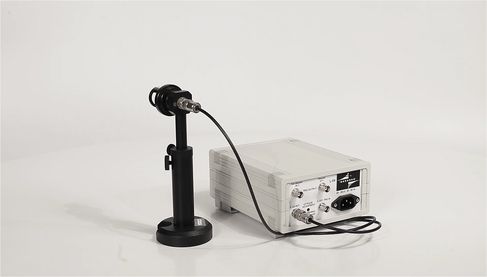

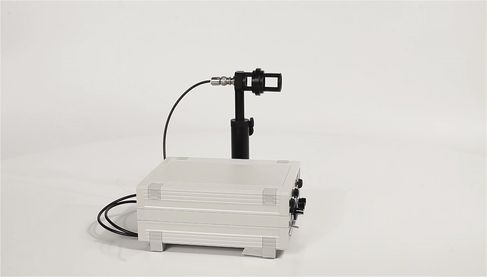

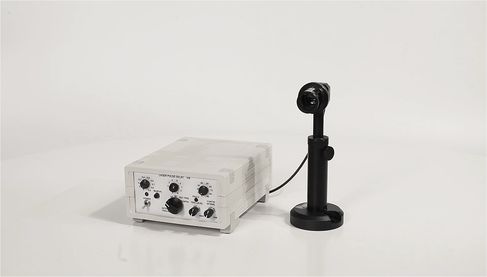

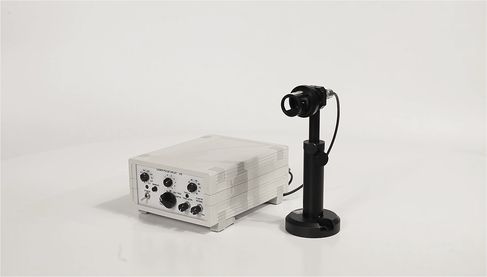

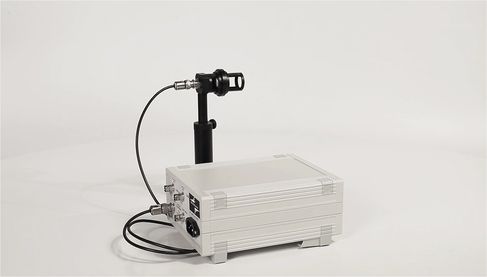

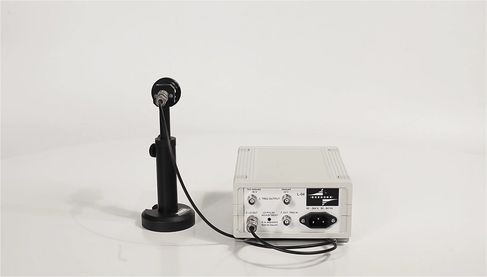

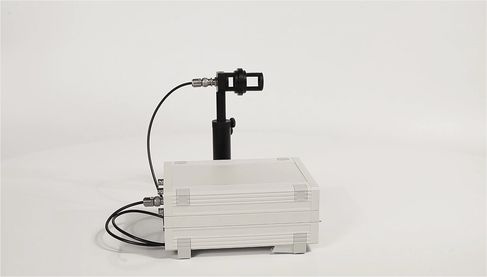

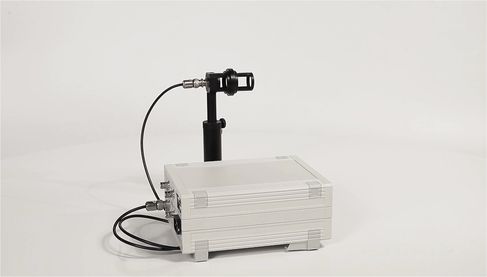

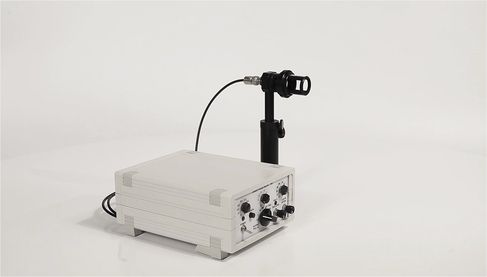

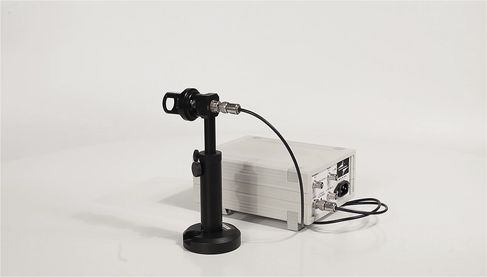

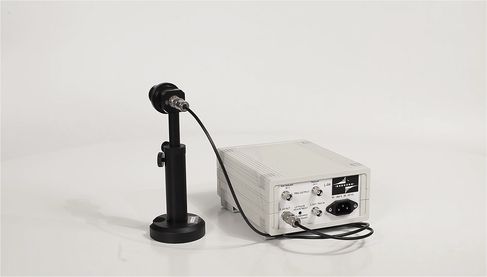

3D-Обзор Лазерного осветителя

Лазерный осветитель Лазерный осветитель Лазерный осветитель Лазерный осветитель Лазерный осветитель Лазерный осветитель Лазерный осветитель Лазерный осветитель Лазерный осветитель Лазерный осветитель Лазерный осветитель Лазерный осветитель Лазерный осветитель Лазерный осветитель Лазерный осветитель Лазерный осветитель Лазерный осветитель Лазерный осветитель Лазерный осветитель Лазерный осветитель Лазерный осветитель Лазерный осветитель Лазерный осветитель Лазерный осветитель Лазерный осветитель Лазерный осветитель Лазерный осветитель Лазерный осветитель Лазерный осветитель Лазерный осветитель Лазерный осветитель Лазерный осветитель Лазерный осветитель Лазерный осветитель Лазерный осветитель Лазерный осветитель Лазерный осветитель Лазерный осветитель Лазерный осветитель Лазерный осветитель Лазерный осветитель Лазерный осветитель Лазерный осветитель Лазерный осветитель Лазерный осветитель

zakazat

Производится под заказ, цена договорная

Осветитель предназначен для оперативного контроля работоспособности и проверки временных параметров электронно-оптических камер пико-нано-микро-миллисекундного диапазонов. С его помощью может осуществляться подсветка щелевых и кадровых тест-объектов, щелей и поля кадра электронно-оптических камер в непрерывном и импульсном режимах работы. Может быть использован для измерения временных характеристик фотоэлектрических приёмников и устройств.

line168

Контактные данные

8 (800) 350 25 51 доб. 3619
8 (495) 665 52 91
Стоимость оборудования

Лазерный осветитель
Производится под заказ, цена договорная

Технические характеристики

Длина волны излучения, нм
670, 800
Длительность оптических импульсов в режимах:
- «INTERN TRIG», пс
- «PULSE 230 µs», мкс

≤ 50
≥ 225 - ≤ 275
«Мёртвое» время в режиме внешней синхронизации, нс
≤ 35
Периодическая нестабильность задержки запуска (джиттер), нс
≤ 50
Диапазон дополнительной задержки запуска (с шагом 100 пс), нс
0 - 99,9
Частота следования импульсов, Гц, в режимах:
- внутренней синхронизации
- внешней синхронизации

0,5, 3, 10, 30
≤ 100
Напряжение питания от промышленной сети переменного тока частоты 50-60 Гц
110÷220 ± 20%
Потребляемая мощность, Вт
≤ 3,5
Габаритные размеры блока управления, мм
220 х157 х 89
Размеры излучателя (при регулируемой высоте головки), мм
(160-240) x 110 x 110
Вес блока управления, кГ
≤ 1,1
Вес излучателя со штативом, кГ
≤ 1,4
