Камера предназначена для регистрации изображений и измерения пространственно-временных параметров быстропротекающих процессов в видимой и ближней инфракрасной областях спектра в режиме девятикадровой развертки регистрируемого изображения.
Описание

device_cam011

Cостав камеры:

  • входной объектив (возможен набор объективов)
  • электромеханический затвор
  • электронно-оптический преобразователь (ЭОП) ПИМ-112 с фотокатодом S-20 на волоконно-оптическом диске, двумя парами отклоняющих пластин, одной микроканальной пластиной (МКП) и люминесцентным экраном на волоконно-оптическом диске
  • блок питания камеры
  • блок управления, полностью программируемый от компьютера
  • ПЗС считывающее устройство RU-05M (1392 x 1032 пикселей, 12-разрядный АЦП, линейный динамический диапазон ≥ 300) с электрической (≤ 5 м) или волоконно-оптической (≤ 500 м) линией связи с компьютером
  • нейтральные светофильтры плотностью 0,5, 1 и 2, устанавливаемые на входной объектив или на его посадочное место
  • кадровое окно, устанавливаемое вплотную к катодному волоконно-оптическому диску, задающее размеры поля кадра
  • кадровый тест-объект – специальная мира, устанавливаемая вплотную к катодному волоконно-оптическому диску при контроле пространственного разрешения
  • крепёжная пластина для механической фиксации камеры на рабочем месте

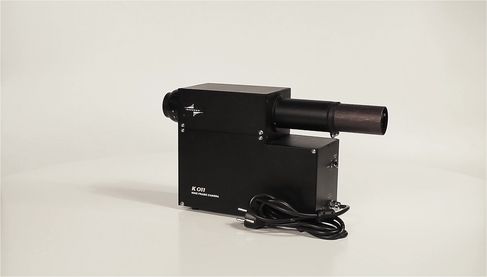

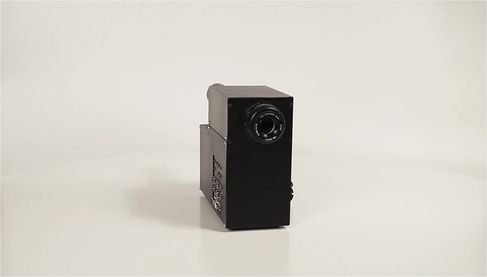

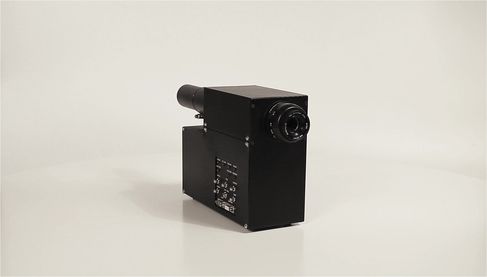

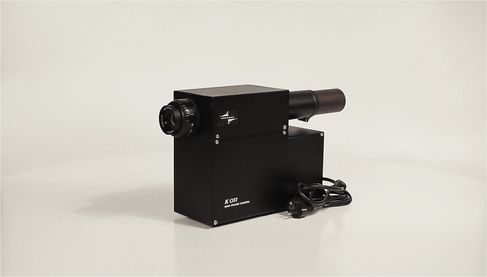

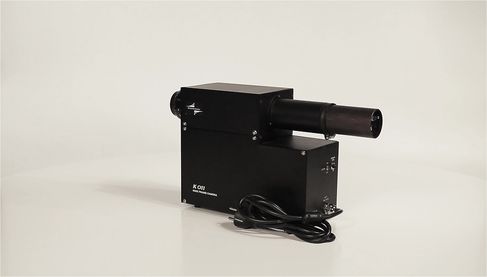

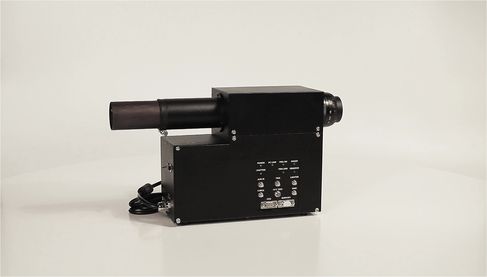

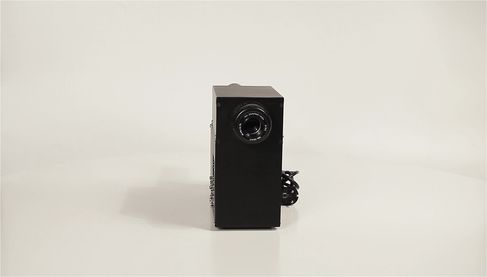

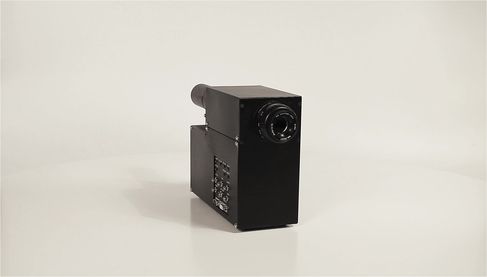

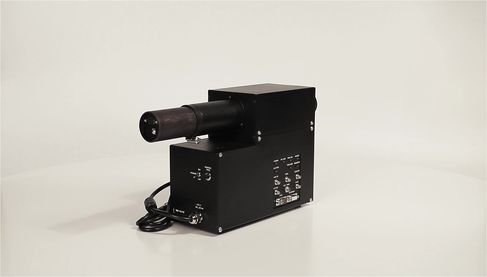

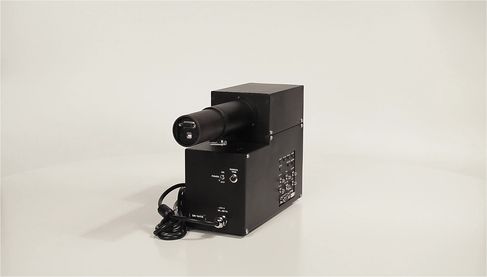

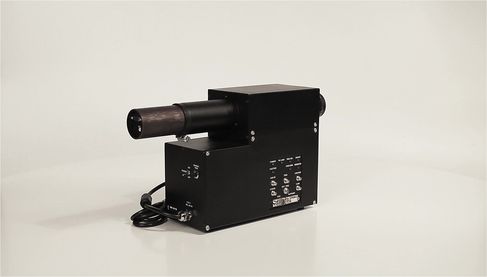

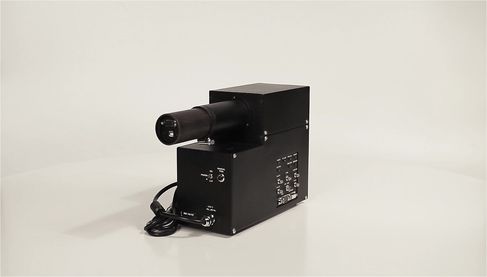

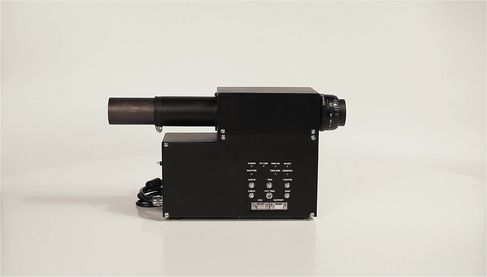

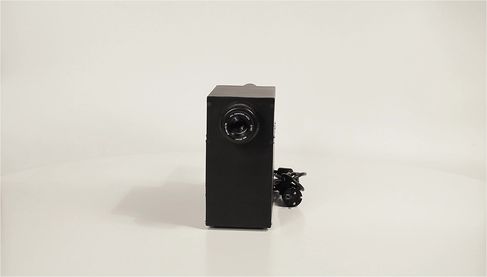

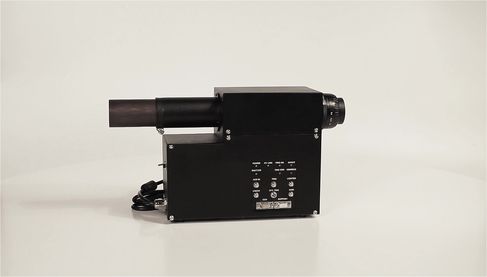

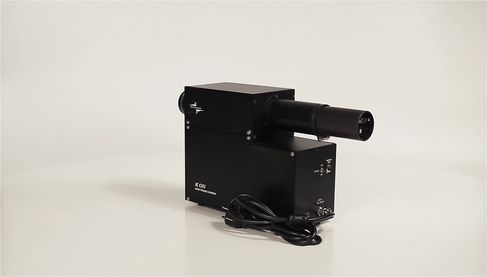

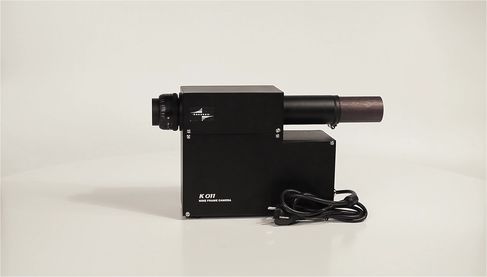

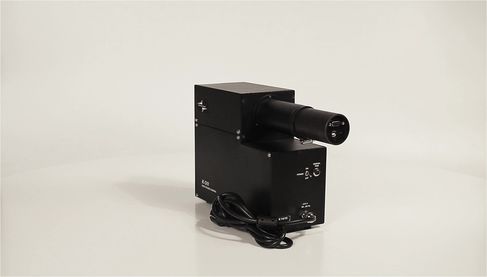

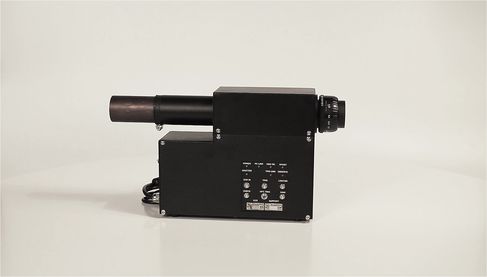

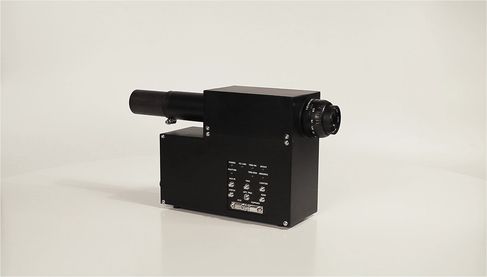

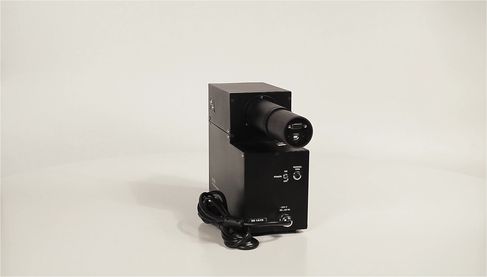

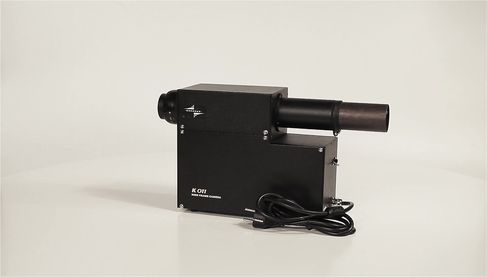

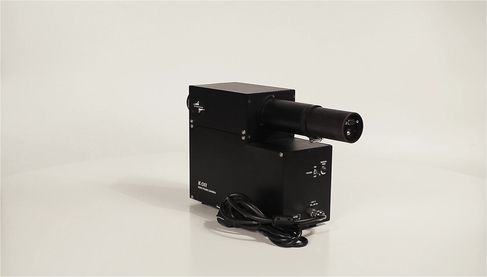

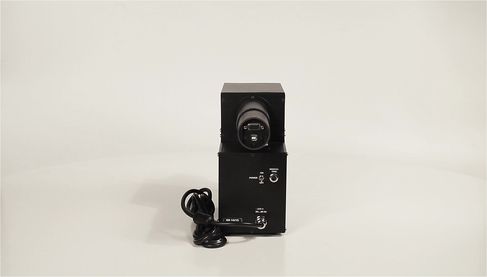

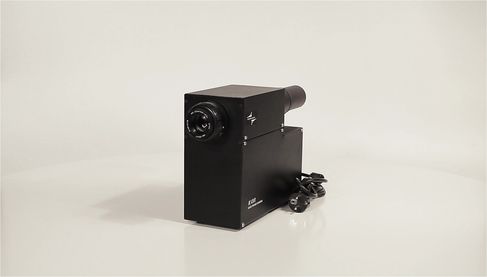

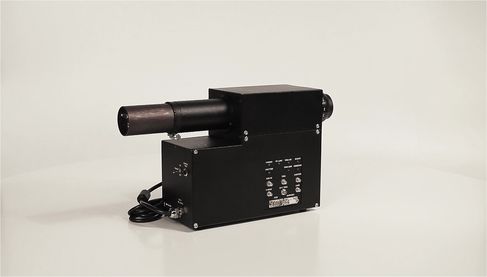

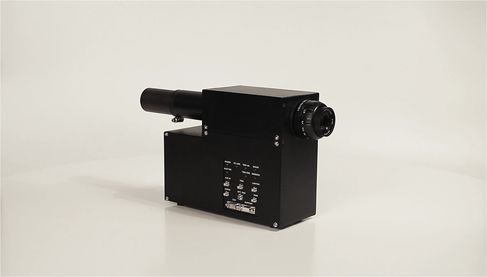

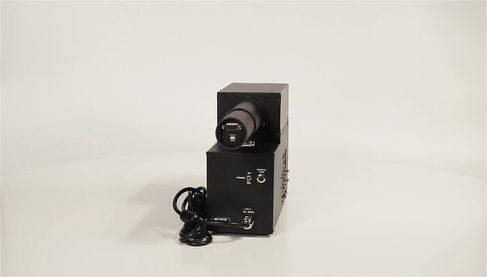

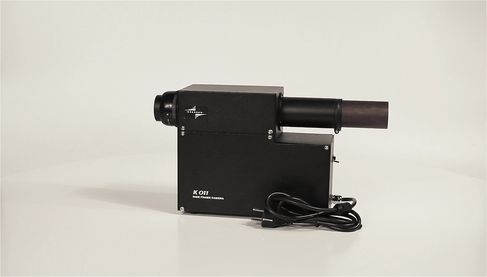

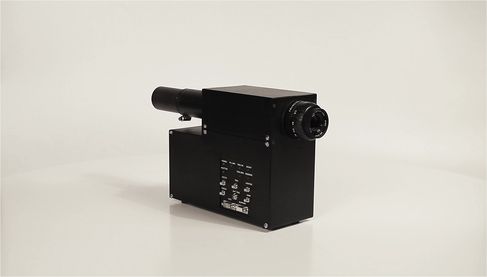

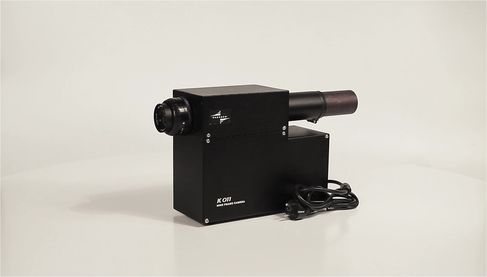

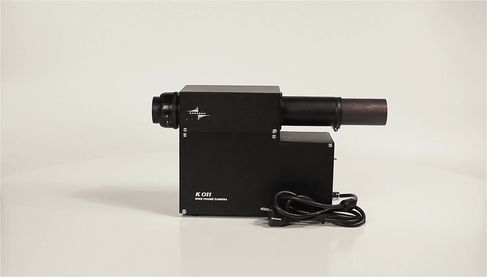

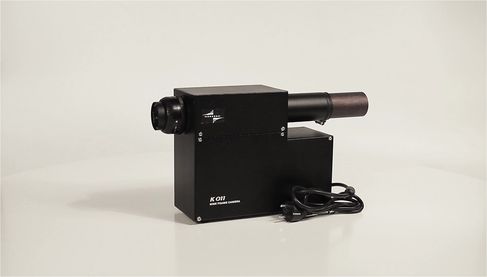

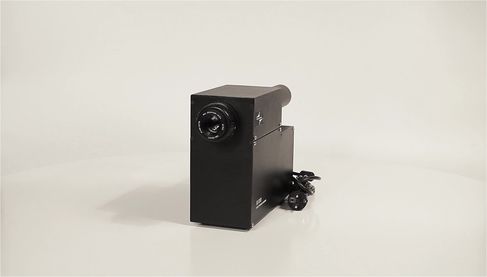

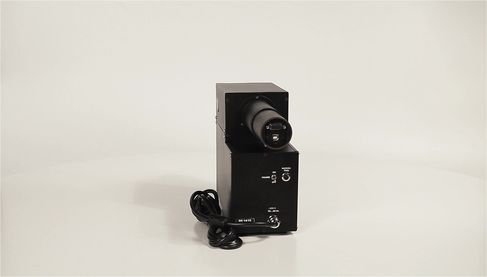

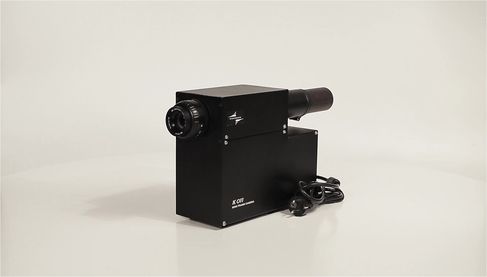

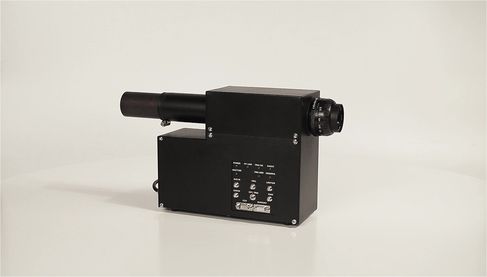

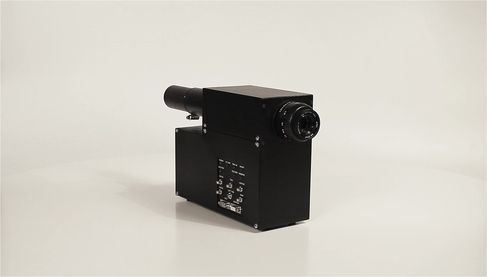

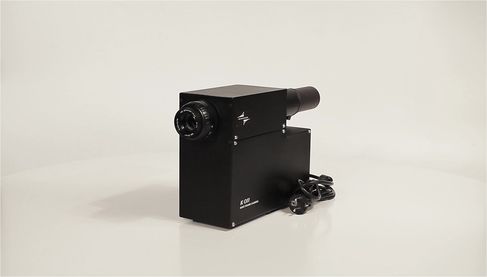

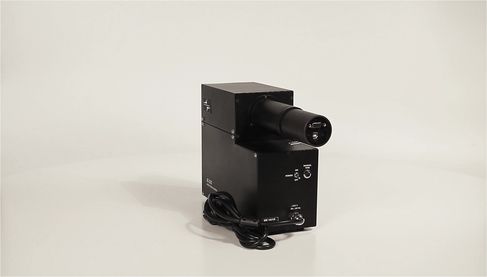

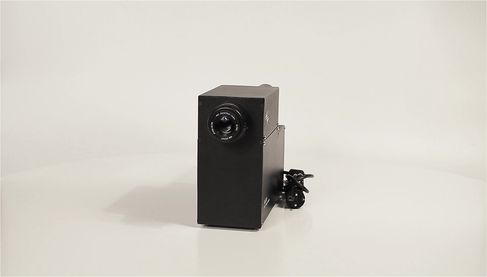

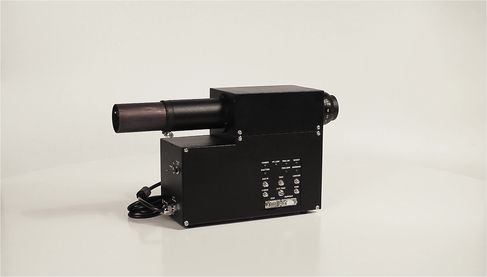

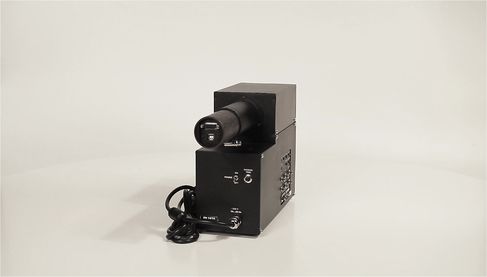

3D-Обзор Девятикадровой камеры K011

Девятикадровая камера Девятикадровая камера Девятикадровая камера Девятикадровая камера Девятикадровая камера Девятикадровая камера Девятикадровая камера Девятикадровая камера Девятикадровая камера Девятикадровая камера Девятикадровая камера Девятикадровая камера Девятикадровая камера Девятикадровая камера Девятикадровая камера Девятикадровая камера Девятикадровая камера Девятикадровая камера Девятикадровая камера Девятикадровая камера Девятикадровая камера Девятикадровая камера Девятикадровая камера Девятикадровая камера Девятикадровая камера Девятикадровая камера Девятикадровая камера Девятикадровая камера Девятикадровая камера Девятикадровая камера Девятикадровая камера Девятикадровая камера Девятикадровая камера Девятикадровая камера Девятикадровая камера Девятикадровая камера Девятикадровая камера Девятикадровая камера Девятикадровая камера Девятикадровая камера Девятикадровая камера Девятикадровая камера Девятикадровая камера Девятикадровая камера Девятикадровая камера

zakazat

Производится под заказ, цена договорная

Камера предназначена для регистрации изображений и измерения пространственно-временных параметров быстропротекающих процессов в видимой и ближней инфракрасной областях спектра в режиме девятикадровой развертки регистрируемого изображения. Запись изображения с экрана ЭОП производится с помощью ПЗС считывающего устройства с вводом изображения в персональный компьютер. Программное обеспечение предоставляет пользователю широкие возможности обработки зарегистрированного изображения.

Возможные области применения:

  • баллистические исследования
  • исследования процессов горения, детонации, взрыва, разлета осколочных полей, грунта и т.п.
  • физика ударных волн
  • физика плазмы, в том числе термоядерный синтез
  • электрические пробои и разряды, включая молнию

line168

Контактные данные

8 (800) 350 25 51 доб. 3619
8 (495) 665 52 91
Стоимость оборудования

Девятикадровая камера
Производится под заказ, цена договорная

Технические характеристики

Диапазон спектральной чувствительности, нм
≤370 – ≥850
Чувствительность фотокатода в максимуме спектральной характеристики, мA/Вт
≥ 20
Максимальный коэффициент преобразования, Вт/Вт
≥ 5000
Программируемая длительность любого кадра, мкс
0,1 - 100
Программируемая длительность любой межкадровой паузы, мкс
0,1 - 100
Шаг изменения длительности кадра и межкадровой паузы, мкс
0,1
Пространственное разрешение на фотокатоде, п.л./мм линий/мм
≥ 7,5
Максимальная частота запуска, ограничиваемая ПЗС телекамерой, Гц
7
«Мертвое» время, нс
≤ 250
Программируемая с шагом 20 нс дополнительная задержка запуска, мс
0 - 1,3
Размеры кадра на фотокатоде, мм × мм
7,5 x 7,5
Длина линии связи между камерой и компьютером, м:
- электрический кабель
- волоконно-оптический кабель

5
≥100
Размеры: длина х ширина х высота, мм х мм х мм
400 x 120 x 220
Вес, кГ
≤ 4
Напряжение питания, В:
- переменного тока с частотой 50-60 Гц,
- постоянного тока (опция)

110÷220 ± 20%
18 - 36
Потребляемая мощность, Вт
≤ 20
