Камера предназначена для регистрации изображений и измерения пространственно-временных параметров быстропротекающих процессов в области «мягкого» рентгеновского излучения в однокадровом режиме и в режиме линейной развертки регистрируемого изображения.

Описание

device_cam010

Cостав камеры:

  • открытый (откачиваемый при работе) электронно-оптический преобразователь (ЭОП) ПВ-204Х со сменными CsJ и Au фотокатодами, микроканальной пластиной (МКП), одной парой отклоняющих пластин и люминесцентным экраном на волоконно-оптическом диске
  • блок питания
  • два сменных блока управления для микросекундных и наносекундных разверток и таких же длительностей кадра
  • ПЗС считывающее устройство RU-05M (1392 x 1032 пикселей, 12-разрядный АЦП, линейный динамический диапазон ≥ 300) с электрической (≤ 5 м) или волоконно-оптической (≤ 500 м) линией связи с компьютером
  • ноутбук с установленным программным обеспечением
  • тест-объекты – «воздушные» (вытравленные в металлической фольге) щелевая мира и мира ГОИ №4, устанавливаемые вплотную к фотокатоду при контроле пространственного разрешения
  • крепёжная пластина для механической фиксации камеры на рабочем месте

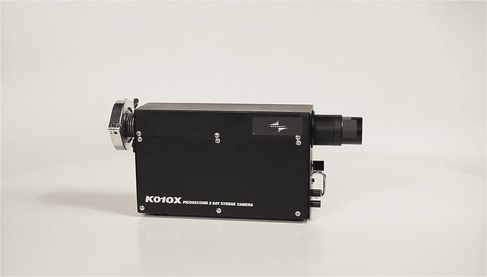

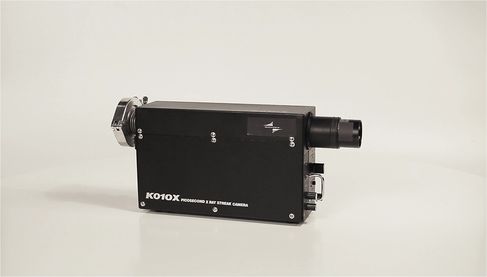

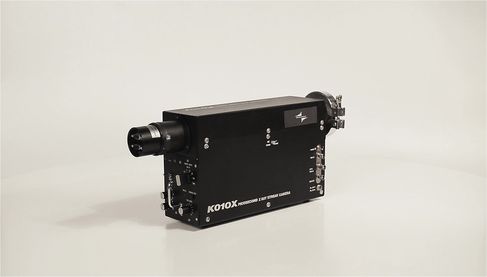

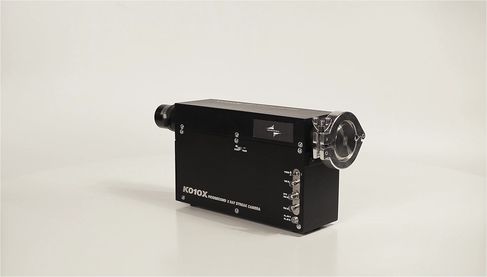

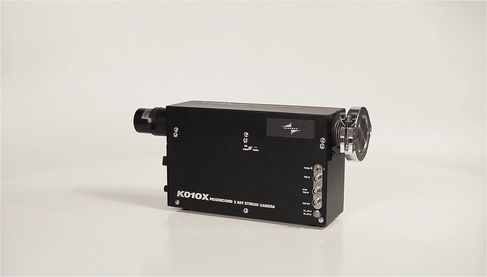

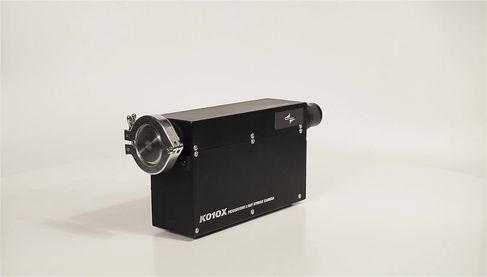

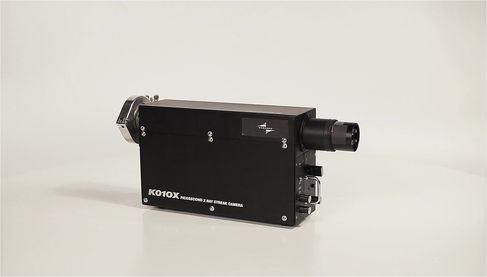

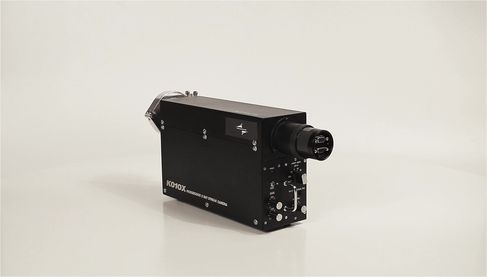

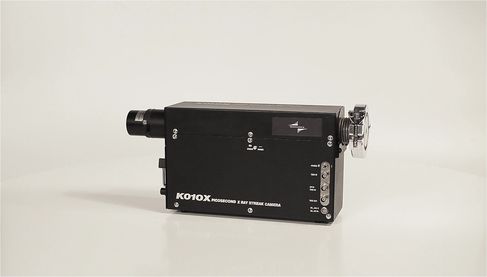

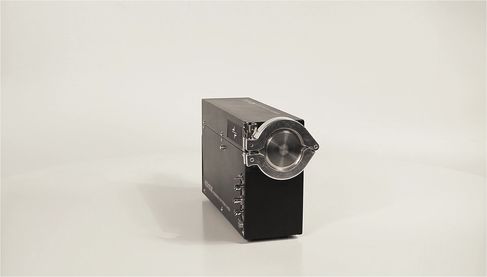

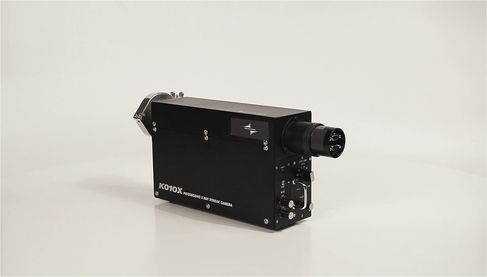

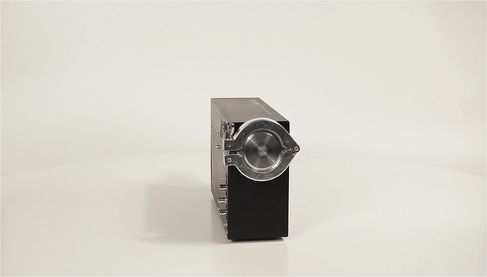

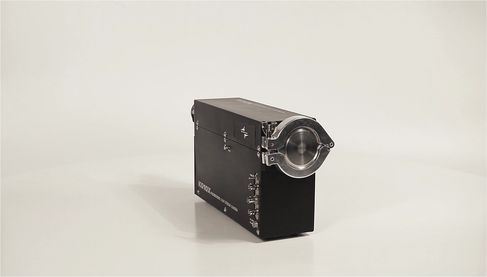

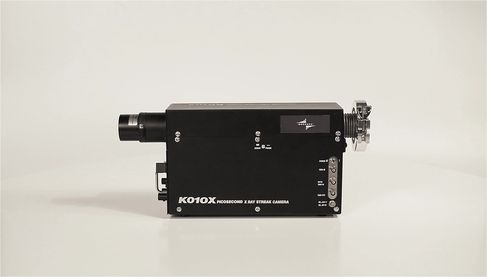

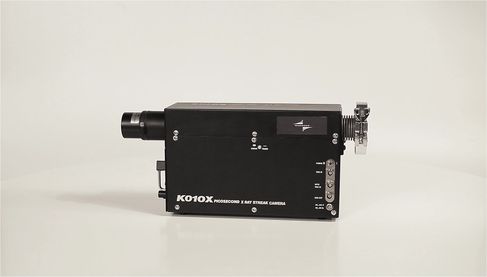

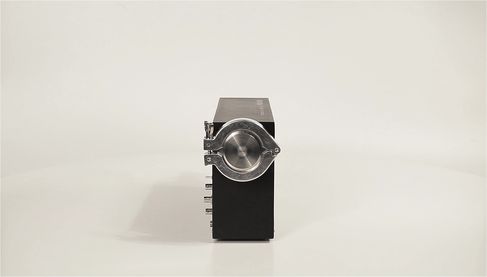

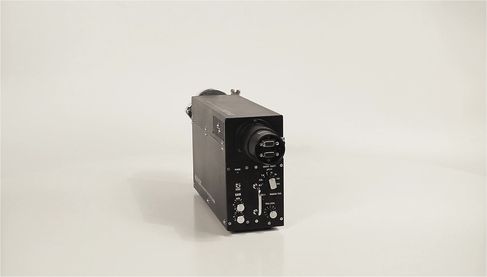

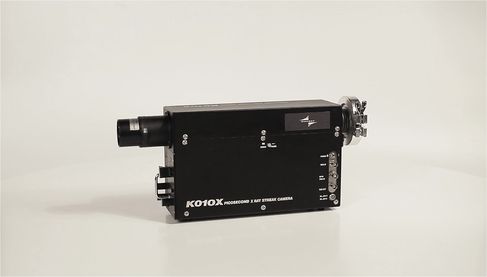

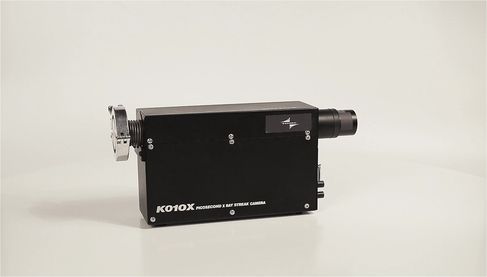

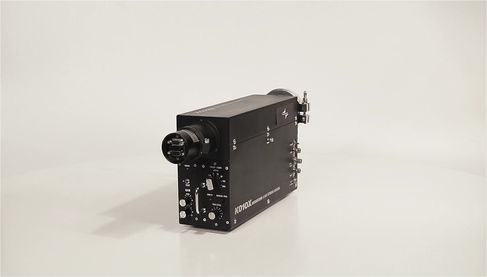

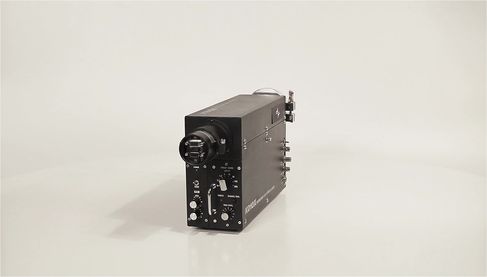

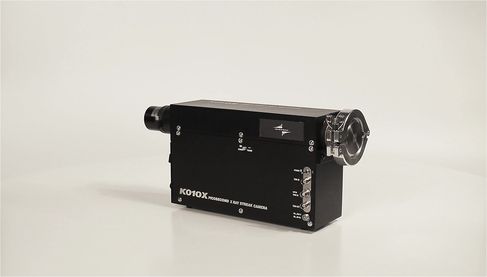

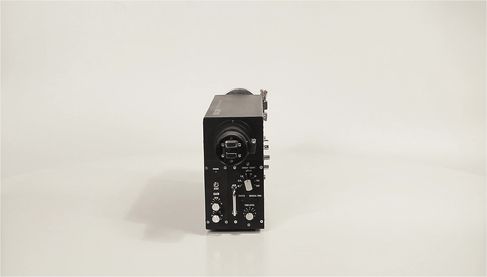

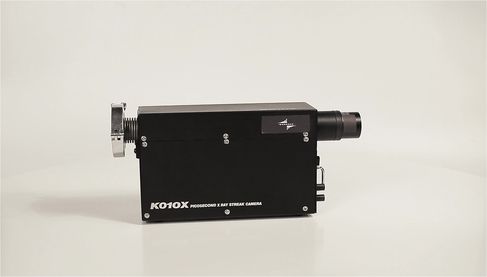

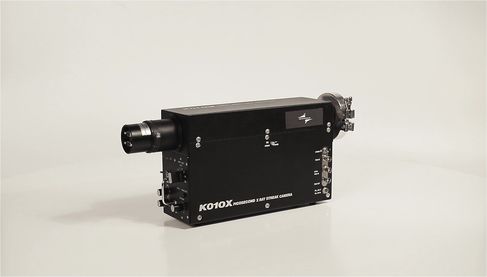

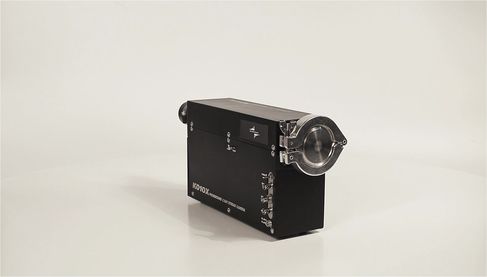

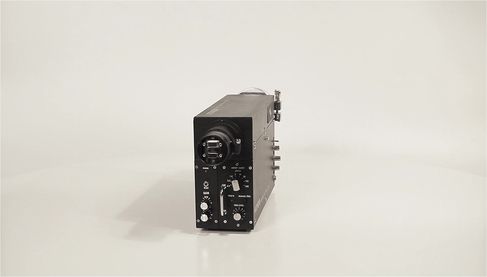

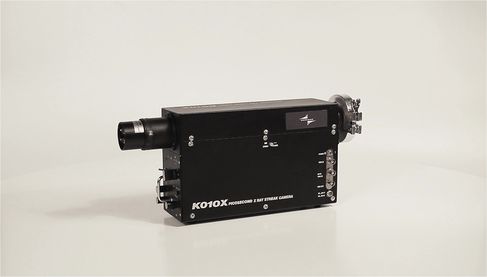

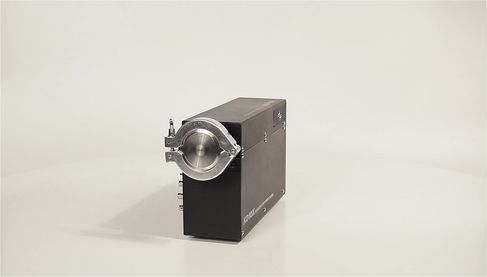

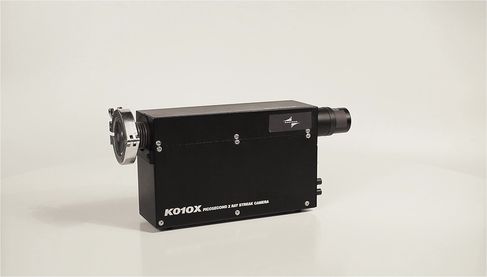

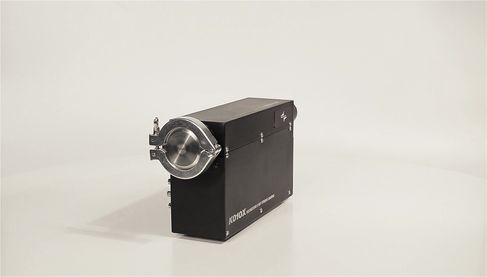

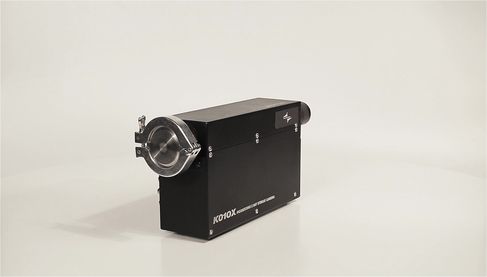

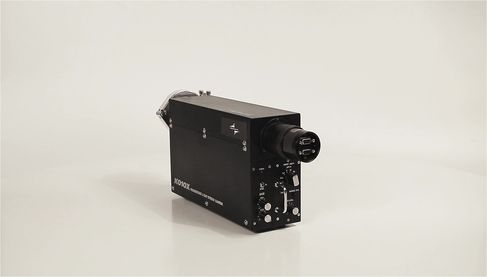

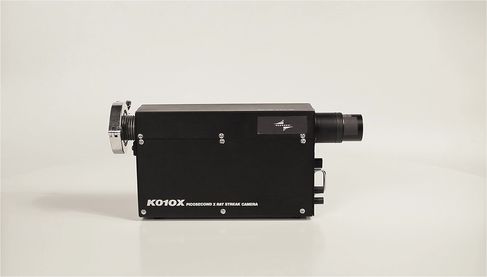

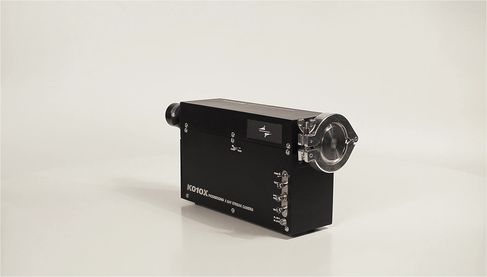

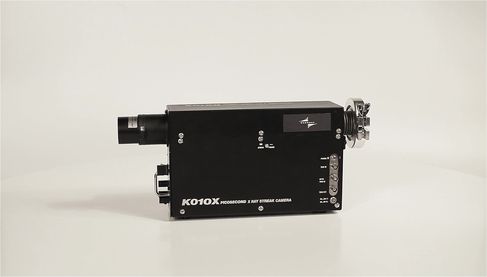

3D-Обзор Рентгеновской камеры K010

Рентгеновская камера Рентгеновская камера Рентгеновская камера Рентгеновская камера Рентгеновская камера Рентгеновская камера Рентгеновская камера Рентгеновская камера Рентгеновская камера Рентгеновская камера Рентгеновская камера Рентгеновская камера Рентгеновская камера Рентгеновская камера Рентгеновская камера Рентгеновская камера Рентгеновская камера Рентгеновская камера Рентгеновская камера Рентгеновская камера Рентгеновская камера Рентгеновская камера Рентгеновская камера Рентгеновская камера Рентгеновская камера Рентгеновская камера Рентгеновская камера Рентгеновская камера Рентгеновская камера Рентгеновская камера Рентгеновская камера Рентгеновская камера Рентгеновская камера Рентгеновская камера Рентгеновская камера Рентгеновская камера Рентгеновская камера Рентгеновская камера Рентгеновская камера Рентгеновская камера Рентгеновская камера Рентгеновская камера Рентгеновская камера Рентгеновская камера

zakazat

Производится под заказ, цена договорная

Камера предназначена для регистрации изображений и измерения пространственно-временных параметров быстропротекающих процессов в области «мягкого» рентгеновского излучения в однокадровом режиме и в режиме линейной развертки регистрируемого изображения. Запись изображения с экрана ЭОП производится с помощью ПЗС считывающего устройства с вводом изображения в персональный компьютер. Программное обеспечение предоставляет пользователю широкие возможности обработки зарегистрированного изображения.

Возможные области применения:

  • лазерная физика
  • ядерная физика
  • физика плазмы, в том числе термоядерный синтез
  • рентгеновская спектроскопия
  • электрические пробои и разряды и др

line168

Контактные данные

8 (800) 350 25 51 доб. 3619
8 (495) 665 52 91
Стоимость оборудования

Рентгеновская камера
Производится под заказ, цена договорная

Технические характеристики

Тип сменных фотокатодов:
- на пленке из парилена толщиной 100 нм
- на фольге из бериллия толщиной 10 - 15 мкм

CsJ и Au
CsJ и Au
Диапазон спектральной чувствительности фотокатода, кэВ
≤ 0,1 – ≥ 10
Рабочее поле фотокатода:
- щелевого, мм х мм
- кадрового, мм x мм 2

0,1 х 15
6 × 12
Максимальный коэффициент усиления тока в МКП
≥ 5000
Рабочее давление остаточного воздуха в ЭОП, Па
≤ 6 × 10-4
Длина развертки, мм
18 - 20
Коэффициенты развертки:
- блок управления наносекундный, нс/см
- блок управления микросекундный, мкс/см

1 – 100
0,1 – 300
Неоднородность коэффициента развертки, %
≤ 20
Пространственное разрешение на фотокатоде, п.л./мм:
≥ 10
Предельное временное разрешение, пс
10
«Мёртвое» время для самого короткого диапазона развёртки:
- блок управления наносекундный, нс
- блок управления микросекундный, мкс

≤ 40
≤ 0,2
Длительность кадра:
- блок управления наносекундный, нс
- блок управления микросекундный, мкс

10 - 260
0,24 - 640
«Мёртвое» время в однокадровом режиме:
- блок управления наносекундный, нс
- блок управления микросекундный, мкс

≤ 35
≤ 0,15
Максимальная частота запуска, Гц:
- блок управления наносекундный
- блок управления микросекундный (от короткого диапазона к длинному)
- ПЗС камера

10
1 - 10
7
Длина линии связи между камерой и компьютером, м:
- электрический кабель
- волоконно-оптический кабель

5
≥100
Размеры: длина х ширина х высота, мм х мм х мм
440 х 120 х 205
Вес, кГ
≤ 5,5
Напряжение питания, В:
- переменного тока с частотой 50-60 Гц,
- постоянного тока (опция)

110÷220 ± 20%
18 - 36
Потребляемая мощность, Вт
≤ 10
