Камера предназначена для регистрации изображений и измерения пространственно-временных параметров быстропротекающих процессов в видимой и ближней инфракрасной областях спектра в однокадровом режиме и режиме линейной развертки регистрируемого изображения.

Описание

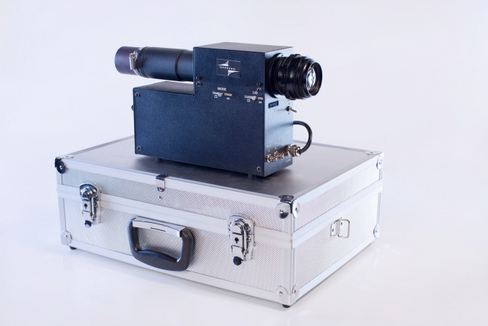

000886-R5-K008-FOTO-IMG_0080(10)-001

Cостав камеры:

  • входной объектив (возможен набор объективов)
  • механический затвор
  • электронно-оптический преобразователь (ЭОП) ПВ-201 с фотокатодом S-20 на волоконно-оптическом диске, одной парой отклоняющих пластин, одной микроканальной пластиной (МКП) и люминесцентным экраном на волоконно-оптическом диске
  • блок питания
  • три сменных блока управления для миллисекундных, микросекундных и наносекундных разверток и таких же длительностей кадра
  • ПЗС считывающее устройство RU-05M (1392 x 1032 пикселей, 12-разрядный АЦП, линейный динамический диапазон ≥ 300) с электрической (≤ 5 м) или волоконно-оптической (≤ 500 м) линией связи с компьютером
  • ноутбук с установленным программным обеспечением
  • три сменные щели шириной 0,05, 0,1 и 0,2 мм, устанавливаемые вплотную к катодному волоконно-оптическому диску
  • тест-объекты – щелевая мира и мира ГОИ №4, устанавливаемые вплотную к катодному волоконно-оптическому диску при контроле пространственного разрешения
  • нейтральные светофильтры плотностью 0,5, 1,0 и 2,0, устанавливаемые на входной объектив или на его посадочное место
  • крепёжная пластина для механической фиксации камеры на рабочем месте

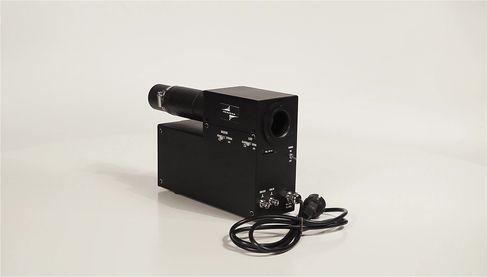

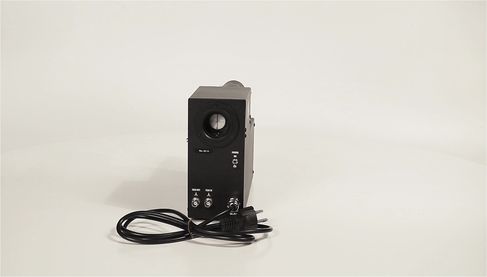

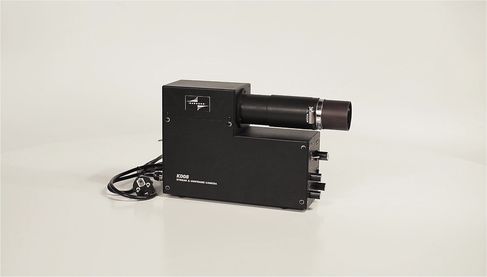

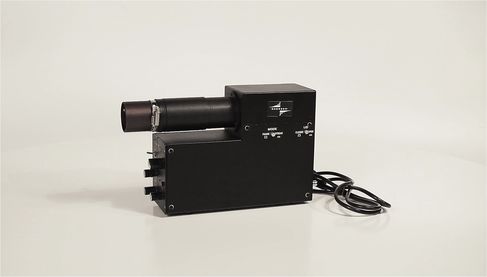

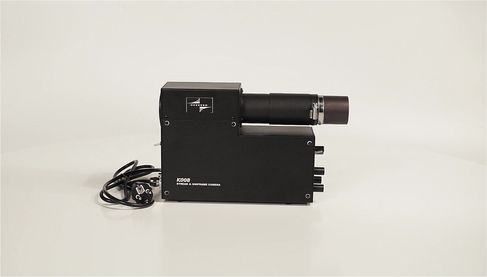

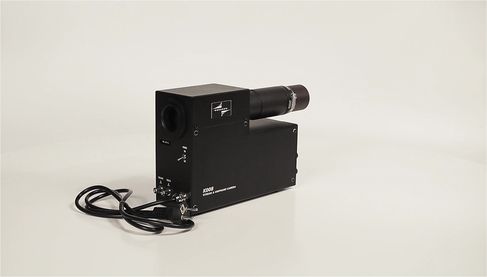

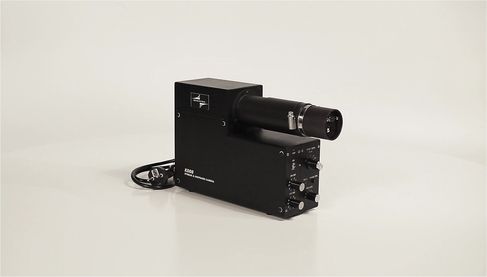

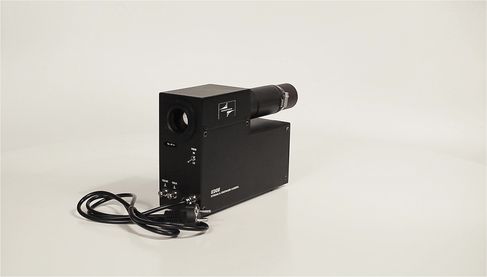

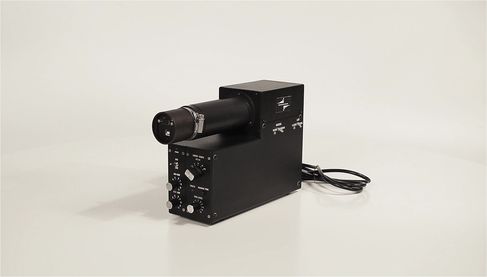

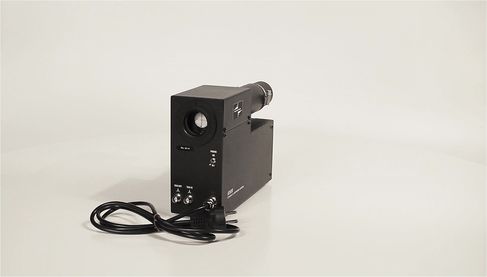

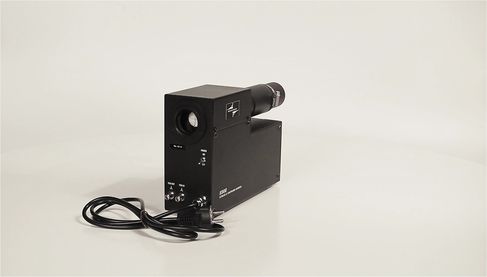

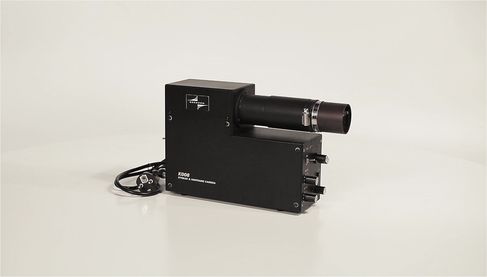

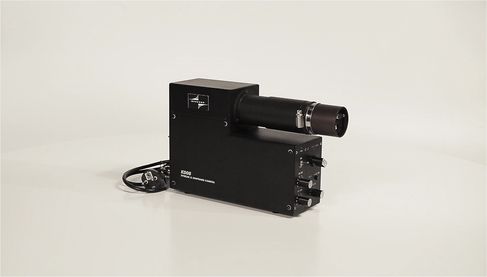

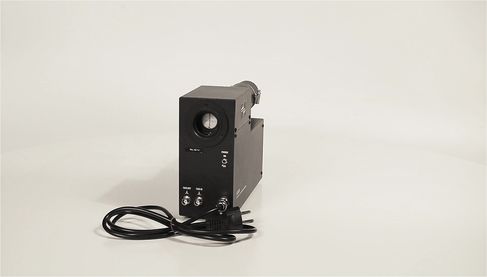

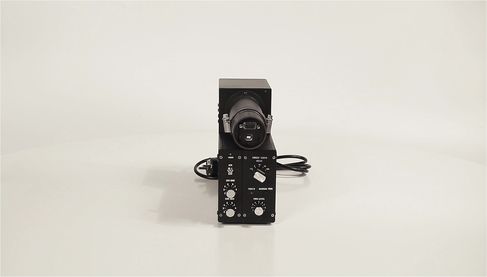

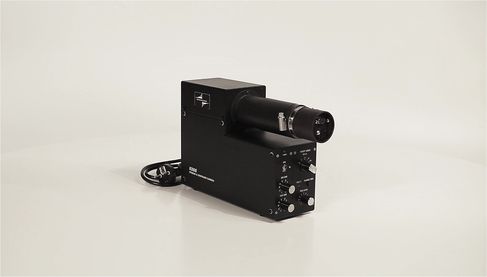

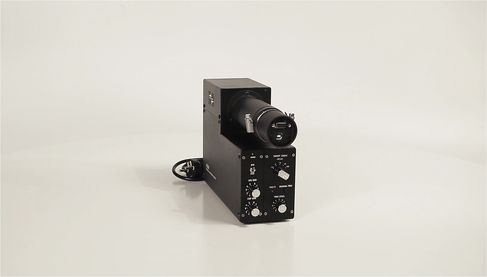

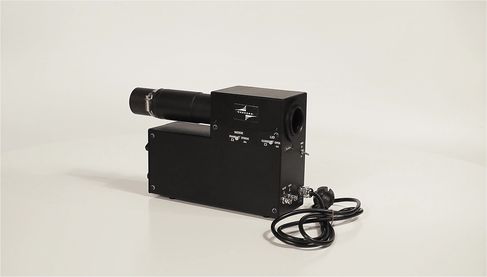

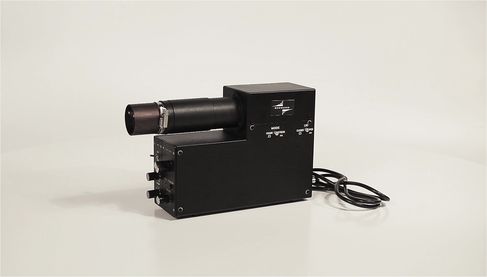

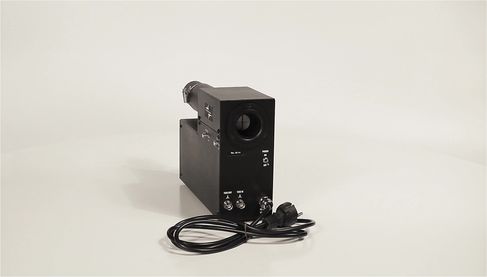

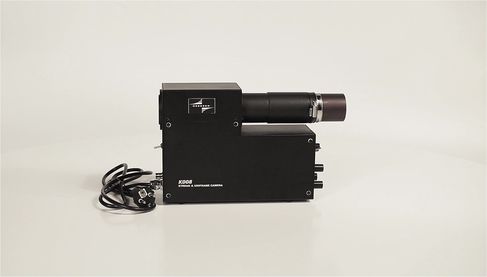

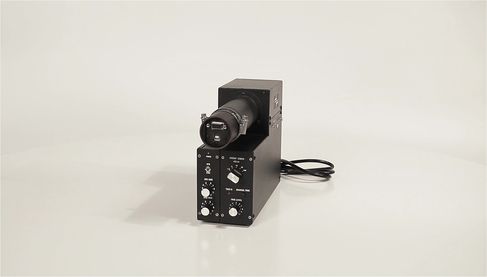

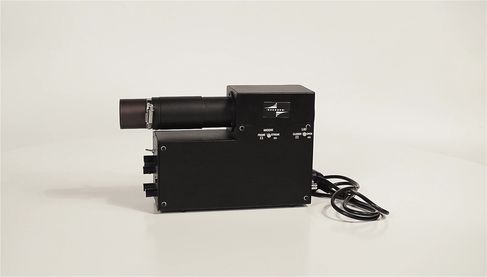

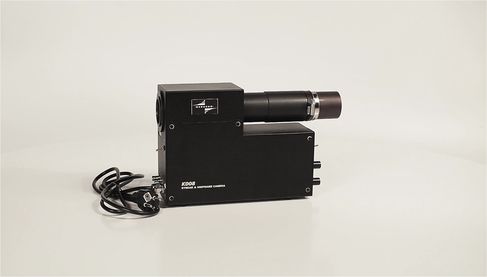

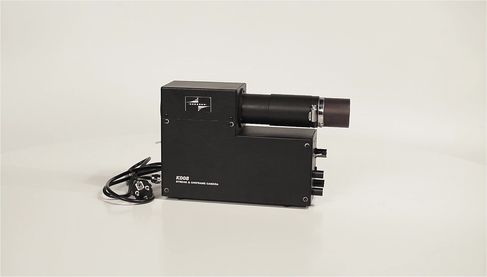

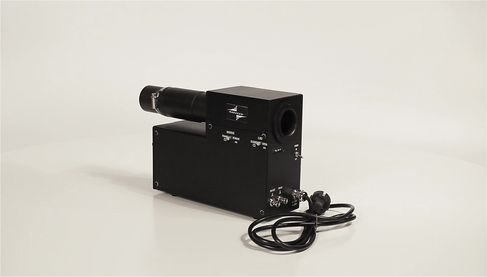

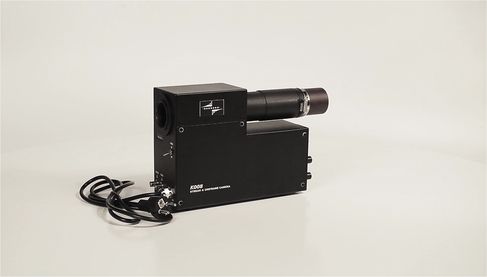

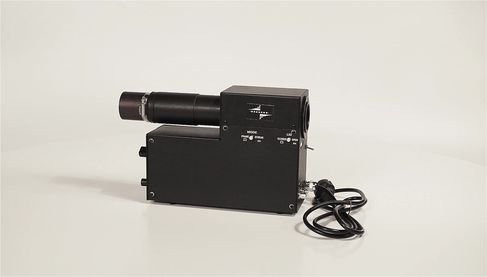

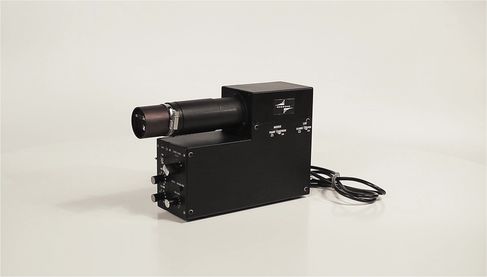

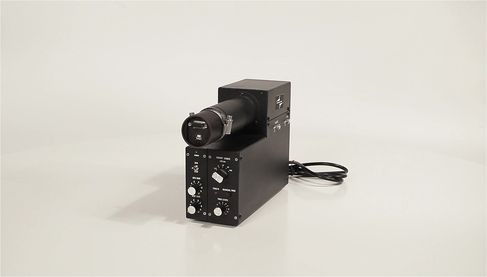

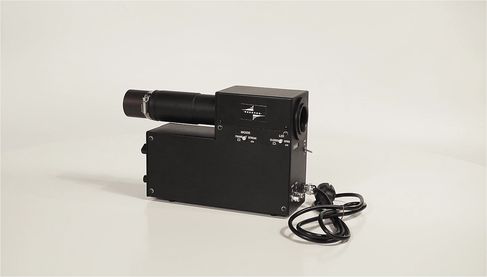

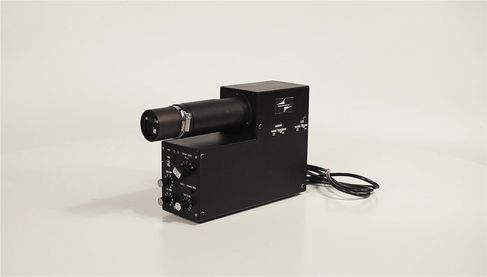

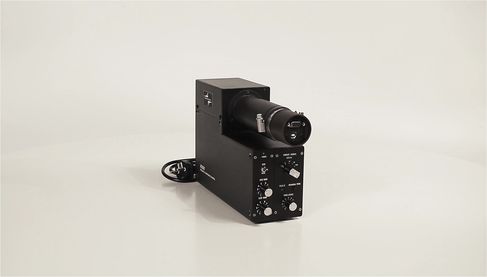

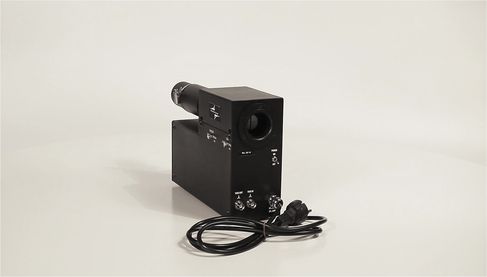

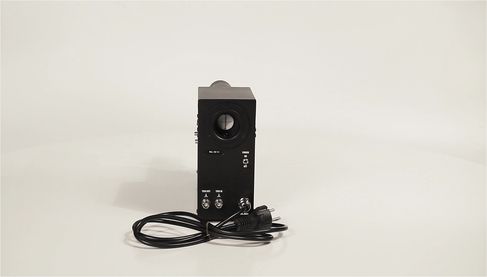

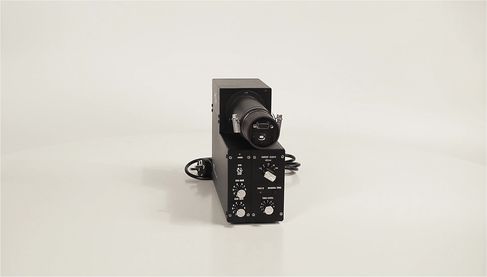

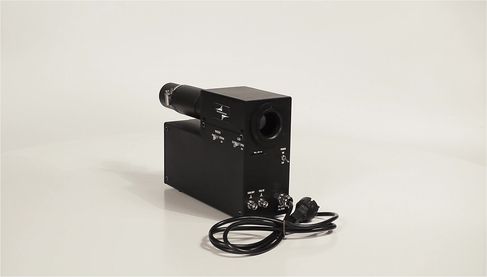

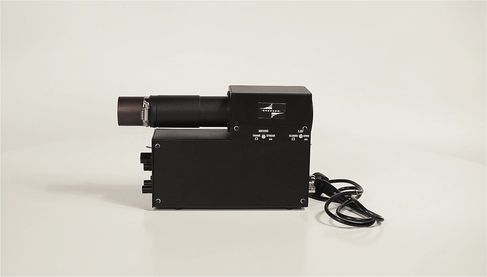

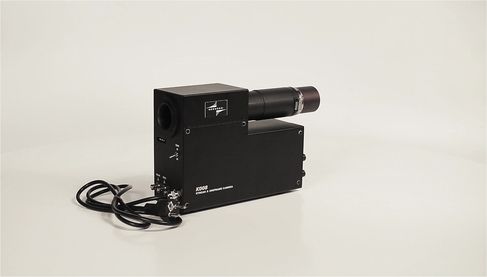

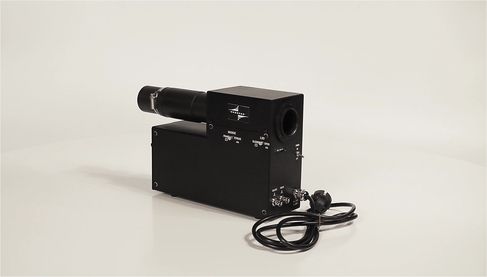

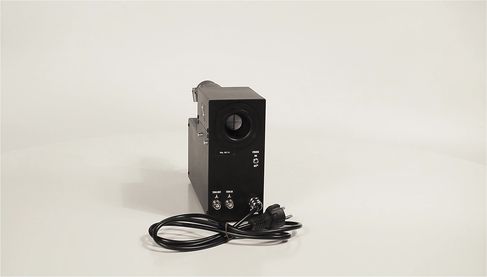

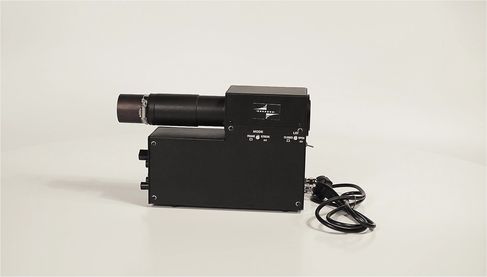

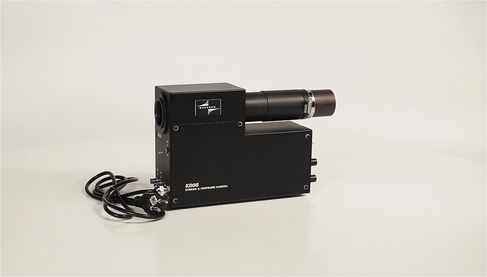

3D-Обзор Электронно-оптической камеры K008

Электронно-оптическая камера K008 Электронно-оптическая камера K008 Электронно-оптическая камера K008 Электронно-оптическая камера K008 Электронно-оптическая камера K008 Электронно-оптическая камера K008 Электронно-оптическая камера K008 Электронно-оптическая камера K008 Электронно-оптическая камера K008 Электронно-оптическая камера K008 Электронно-оптическая камера K008 Электронно-оптическая камера K008 Электронно-оптическая камера K008 Электронно-оптическая камера K008 Электронно-оптическая камера K008 Электронно-оптическая камера K008 Электронно-оптическая камера K008 Электронно-оптическая камера K008 Электронно-оптическая камера K008 Электронно-оптическая камера K008 Электронно-оптическая камера K008 Электронно-оптическая камера K008 Электронно-оптическая камера K008 Электронно-оптическая камера K008 Электронно-оптическая камера K008 Электронно-оптическая камера K008 Электронно-оптическая камера K008 Электронно-оптическая камера K008 Электронно-оптическая камера K008 Электронно-оптическая камера K008 Электронно-оптическая камера K008 Электронно-оптическая камера K008 Электронно-оптическая камера K008 Электронно-оптическая камера K008 Электронно-оптическая камера K008 Электронно-оптическая камера K008 Электронно-оптическая камера K008 Электронно-оптическая камера K008 Электронно-оптическая камера K008 Электронно-оптическая камера K008 Электронно-оптическая камера K008 Электронно-оптическая камера K008 Электронно-оптическая камера K008 Электронно-оптическая камера K008 Электронно-оптическая камера K008

zakazat

Производится под заказ, цена договорная

Камера предназначена для регистрации изображений и измерения пространственно-временных параметров быстропротекающих процессов в видимой и ближней инфракрасной областях спектра в однокадровом режиме и режиме линейной развертки регистрируемого изображения. Запись изображения с экрана ЭОП производится с помощью ПЗС считывающего устройства с вводом изображения в персональный компьютер. Программное обеспечение предоставляет пользователю широкие возможности обработки зарегистрированного изображения.

Возможные области применения:

  • баллистические исследования
  • исследования процессов горения, детонации, взрыва, разлета осколочных полей, грунта и т.п.
  • физика ударных волн
  • лазерная физика
  • нелинейная оптика
  • нестационарная спектроскопия
  • ядерная физика
  • физика плазмы, в том числе термоядерный синтез
  • электрические пробои и разряды, в том числе молния
  • экология (регистратор в ЛИДАРных системах обнаружения и определения местоположения, размеров и химического состава загрязнений воздушной или водной среды) и др.

line168

Контактные данные

8 (800) 350 25 51 доб. 3619
8 (495) 665 52 91
convert1
Стоимость оборудования

Электронно-оптическая камера
Производится под заказ, цена договорная

Технические характеристики

Диапазон спектральной чувствительности, нм
≤ 370 - ≥ 850
Чувствительность фотокатода в максимуме спектральной характеристики, мA/Вт 2
≥ 20
Максимальный коэффициент преобразования, Вт/Вт
≥ 5000
Фокусное расстояние, мм:
- штатного объектива
- дополнительных объективов

50
50 - 500
Высота щели на фотокатоде, мм
≤ 20
Длина развертки, мм
18 - 20
Коэффициенты развертки:
- блок управления наносекундный, нс/см
- блок управления микросекундный, мкс/см
- блок управления миллисекундный, мс/см

1 – 100
0,1 – 300
0,1 – 300
Неоднородность коэффициента развертки, %
≤ 5
Пространственное разрешение на фотокатоде, п.л./мм:
- блок управления наносекундный
- блок управления микросекундный
- блок управления миллисекундный

≥ 10
≥ 15
≥ 15
Предельное временное разрешение на длине волны 800 нм, пс
≤ 20
«Мёртвое» время для самого короткого диапазона развёртки:
- блок управления наносекундный, нс
- блок управления микросекундный, мкс
- блок управления миллисекундный, мс

≤ 40
≤ 0,2
≤ 0,2
Размер кадра на фотокатоде, мм x мм
≤ 15 x 20
Длительность кадра:
- блок управления наносекундный, нс
- блок управления микросекундный, мкс
- блок управления миллисекундный, мс

10 - 260
0,24 - 640
0,24 - 640
«Мёртвое» время в однокадровом режиме:
- блок управления наносекундный, нс
- блок управления микросекундный, мкс
- блок управления миллисекундный, мс

≤ 35
≤ 0,15
≤ 0,2
Максимальная частота запуска, Гц:
- блок управления наносекундный
- блок управления микросекундный (от короткого диапазона к длинному)
- блок управления миллисекундный (от короткого диапазона к длинному)
- ПЗС камера

100
30 – 3
10 – 1
7
Длина линии связи между камерой и компьютером, м:
- электрический кабель
- волоконно-оптический кабель

5
100
Размеры: длина х ширина х высота, мм х мм х мм
400 x 90 x 190
Вес, кГ
3,6
Напряжение питания, В:
- переменного тока с частотой 50-60 Гц,
- постоянного тока (опция)

110÷220 ± 20%
18 – 36
Потребляемая мощность, Вт
8,5
