Микроскоп интерференционный автоматизированный МИА-1 (микропрофилометр)
Предназначен для бесконтактного автоматического измерения микрорельефа поверхности, толщины тонких пленок, а также высотных и шаговых параметров шероховатости поверхности.
Пример работы

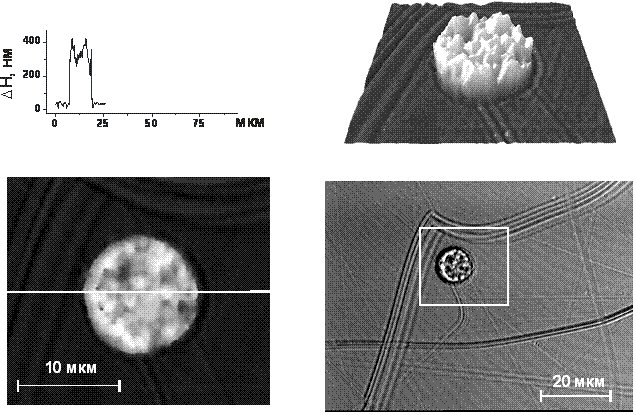

Тучные клетки (норма)

norma

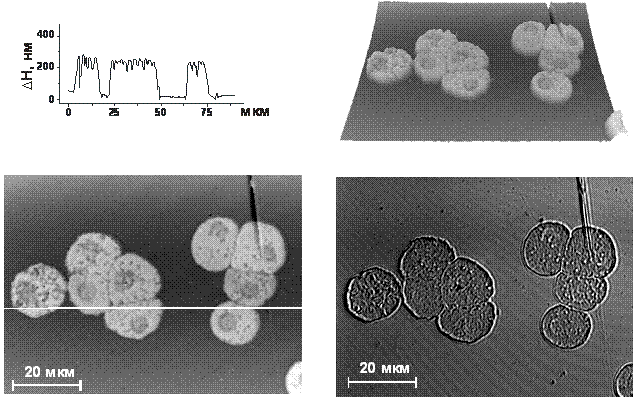

Тучные клетки (секреция гистамина)

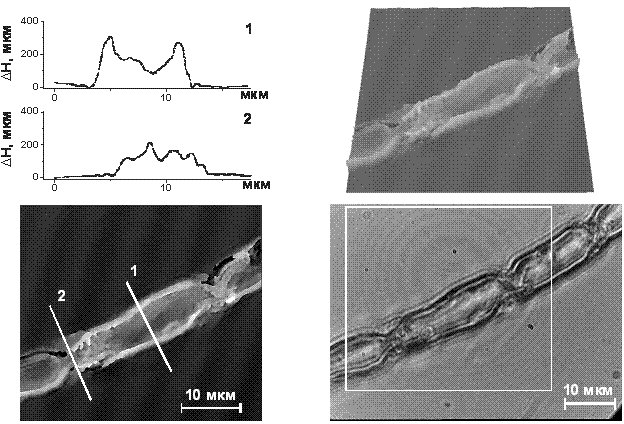

Нервное волокно лягушки


Эритроциты человека в плазме крови

На рисунке представлено изображение различных форм эритроцитов полученное традиционным способом (a), а также фазовое изображение эритроцитов (b и c). На рисунке находятся следующие формы эритроцитов: 1, 2, 3 – дискоциты, 4 – агрегат из трех клеток, 5 – агрегат из двух клеток, 6 – стоматоцит, 7 – эхиноцит. На рис. b приведена фазовая высота клеток (в нм), на рис. c представлено трехмерное изображение объекта, фазовая высота которого пересчитана в настоящую толщину объектов (см. формулу 6).

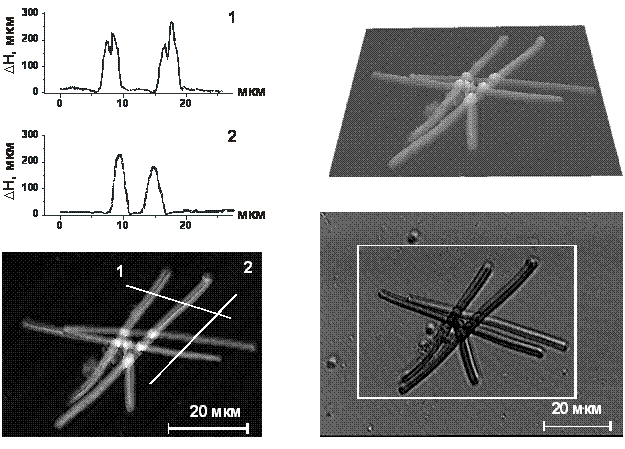

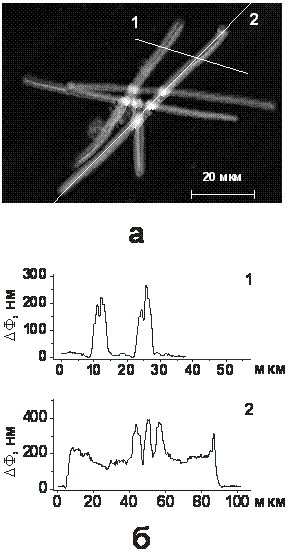

Фазовое изображение клеток Phormidium sp. (А), (Б) – поперечный (1) и продольный (2) профили фазовых высот клетки. Три пика в центре продольного фазового профиля — результат сложения высоты двух пересекающихся клеток.


Фазовое изображение клетки и чехла Rhabdoderma sp. (а) , б - профили фазовых высот клетки (1) и чехла (2).


Фазовое изображение клеток Methylobacter psychrophilus (а) и профиль изменения фазовой высоты (б).


Фазовые изображения клеток Rhabdoderma sp, выращенные на среде «S» (а), «О1» (б) и «О2» (в); г, д и ев - профили изменения фазовой высоты клеток, выращенных на средах «S», «О1» и «О2» представленных на рис. а, б и в соответственно.


Бактериальная плёнка:

  • а - фазовое изображение;
  • б - профили изменения фазовой высоты одиночных клеток (1) и пленки (2);
  • в - объемное фазовое (трехмерное) изображение колонии;
  • г – световая микроскопия.
