Комплекты приспособлений для поверки диоптриметров КПП-3Р (далее – комплекты) предназначены для воспроизведения единиц вершинной рефракции и призматического действия при проведении первичной и периодической поверок диоптриметров

Описание

Госреестр №

kpp3 1
kpp3 2

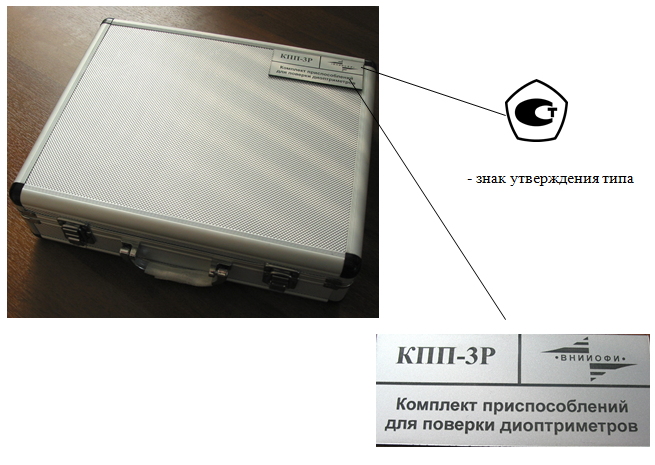

Общий вид комплекта и схема маркировки

Линзы закреплены в металлических оправах. На торце оправы нанесено номинальное значение задней вершинной рефракции меры.

  • Линзы сферические поверочные используются для проверки допускаемых отклонений вершинной рефракции и маркёра оптического центра диоптриметра;
  • Линзы призматические поверочные, с номинальным значением призматического действия 2,0 пр дптр; 5,0 пр дптр; 10,0 пр дптр; и линзы призматические контрольные, с номинальным значением призматического действия 15,0 пр дптр; 20,0 пр дптр. Линзы закреплены в металлических оправах. На торце оправы нанесено номинальное значение призматического действия меры. Призматические поверочные линзы используются для поверки допускаемых отклонений призматического действия диоптриметра;
  • Линза астигматическая поверочная. Линза прямоугольная, плоско - цилиндрическая и имеет номинальное значение цилиндрической вершинной рефракции 5 дптр. Оси цилиндра параллельны длинной стороне прямоугольника отмечены в виде штриха. Одна из длинных сторон линзы используется в качестве опорной стороны. Линза астигматическая поверочная используется для поверки маркера оси и опорной планки диоптриметра, маркера оптического центра и проверки угловой шкалы диоптриметра;
  • Лупа измерительная ЛИ 4-10Х (ЛИ 3-10Х) по ГОСТ 25706-83, используемая при определении погрешностей нанесения меток разметочным устройством диоптриметра

zakazat

Стоимость 472 000 руб. *

Принцип действия комплектов заключается в сравнении измеренного прибором значения вершинной рефракции очковых линз и значения призматического действия очковых призм с номинальным значением, указанным в свидетельстве о поверке на комплект, в результате чего определяют погрешность прибора.

В комплект приспособлений КПП-3Р входят следующие элементы:

  • линзы сферические поверочные;
  • линзы призматические поверочные;
  • линзы призматические контрольные;
  • линза астигматическая поверочная;
  • лупа измерительная ЛИ 4-10Х

Линзы сферические поверочные, с номинальным значением задней вершинной рефракцией 2,5 дптр; ±5 дптр; ±10 дптр ±20 дптр; ±25 дптр.

Все оптические элементы комплекта устанавливаются в ячейки металлического футляра, предохраняющие оптические элементы комплектов от механических повреждений и загрязнения. На футлярах имеются шильдики с указанием наименования комплекта и изготовителя. Заводской номер (серийный номер) комплекта указывается в паспорте на комплект и в специальном вкладыше, который находиться внутри футляра.

line168

Контактные данные

8 (800) 350 25 51 доб. 3607
8 (495) 665 52 91

line168

Стоимость оборудования

КПП-3Р
472 000 руб. (с учетом НДС)
* стоимость указана с учетом НДС

Программное обеспечение

 *Программное обеспечение отсутствует

Метрологические и технические характеристики

Основной (измерительный) блок
Номинальные значения задней вершинной рефракции линз сферических поверочных, дптр

+ 2,5; - 2,5;
+ 5,0; - 5,0;
+ 10,0; - 10,0;
+ 15,0; - 15,0;
+ 20,0; - 20,0;
+ 25,0; - 25,0;

Номинальное значение цилиндрической рефракции линзы астигматической поверочной, дптр
5,0
Пределы допускаемой абсолютной погрешности воспроизведения цилиндрической рефракции линзы астигматической поверочной, дптр
±0,04
Пределы допускаемой абсолютной погрешности воспроизведения  вершинной рефракции линз сферических поверочных, дптр

- для номиналов  + 2,5; минус 2,5; + 5,0; минус 5,0;

±0,02
- для номиналов + 10,0; минус 10,0; + 15,0; минус 15,0
±0,06
- для номиналов + 20,0; минус 20,0; + 25,0; минус 25,0
±0,08
Номинальные значения призматического действия линз приз-матических поверочных, пр дптр 2,0; 5,0;
10,0
Пределы допускаемой абсолютной погрешности воспроизведения призматического действия линз призматических повероч-ных, пр дптр

- для номиналов 2,0; 5,0;
±0,06
- для номиналов 10,0; ±0,12
Световой диаметр линз в оправе, мм, не менее
15
Габаритные размеры футляра с линзами (Д×В×Ш), мм, не более
320х80х250

Масса футляра с линзами, кг, не более

1,2

Условия эксплуатации:
- диапазон рабочих температур, оС
- относительная влажность воздуха при +25 оС, %, не более

от + 15 до + 35
65±20



Примечание: Значение задней вершинной рефракции определяется относительно задней по-верхности линз для зеленой линии «e» ртутного спектра.
