ИФА-300 применяется для измерений отклонений от сферичности и плоскостности прецизионных поверхностей оптических деталей и оптических систем
Описание



000821-M44-IFA-300-FOTO-IMG_0050-001

ifa300_izm

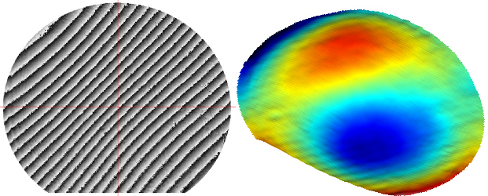

Измерения образцового плоского зеркала, входящего в состав Государственного первичного эталона единицы длины в области интерференционных измерений геометрических параметров отклонений от плоскостности (ГЭТ 183-2010)

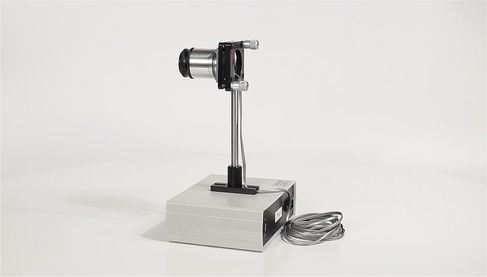

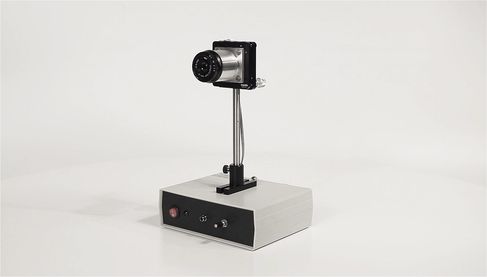

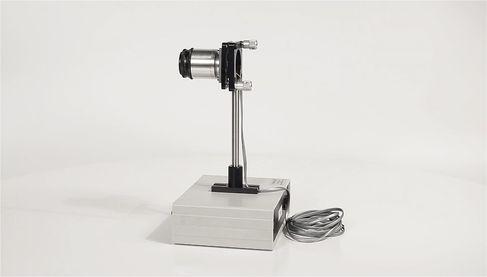

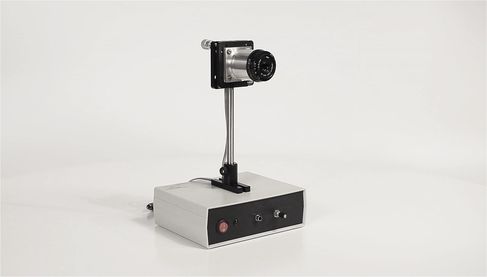

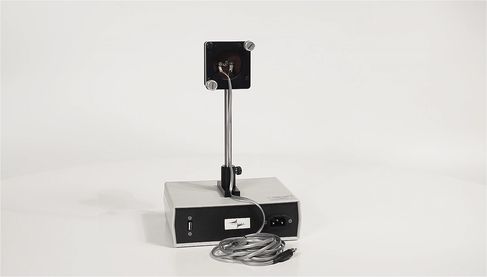

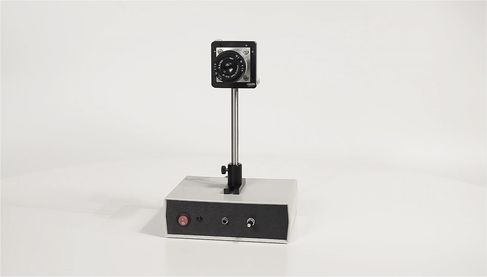

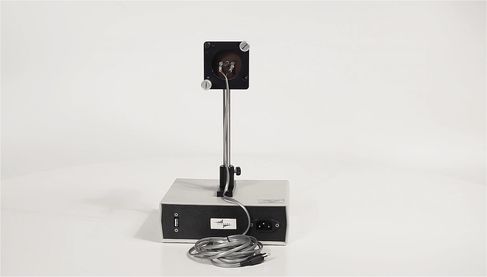

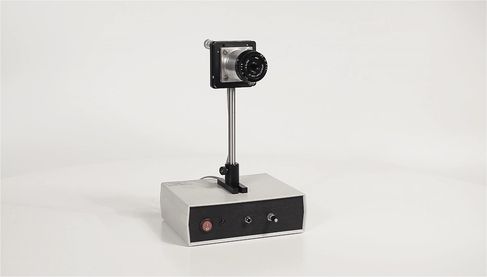

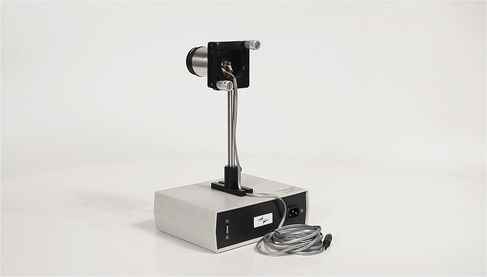

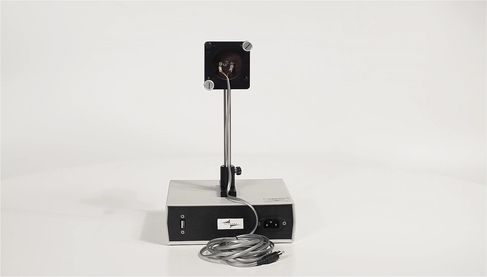

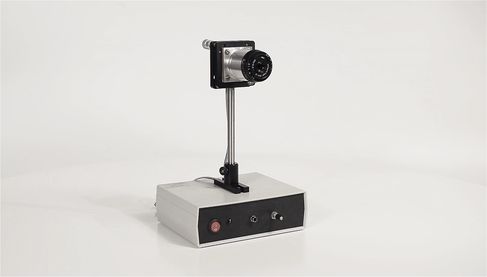

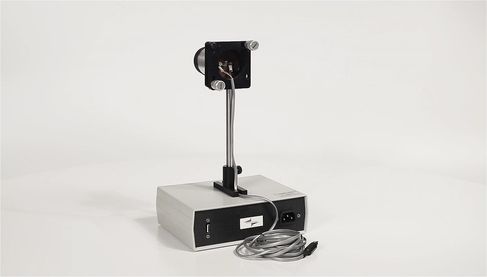

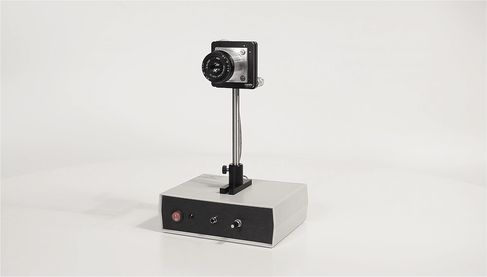

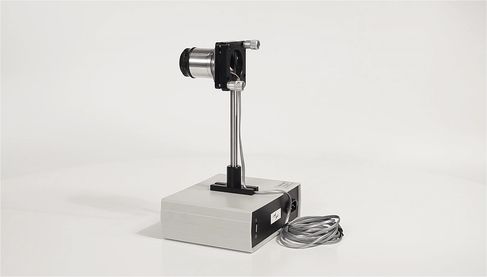

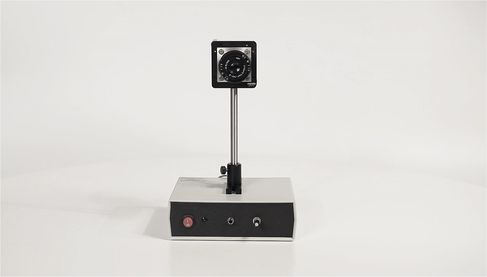

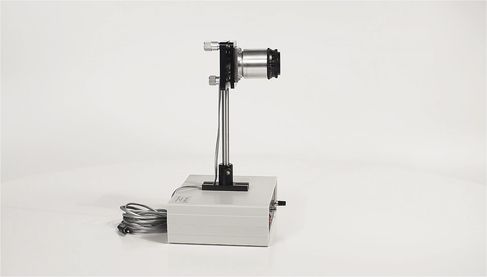

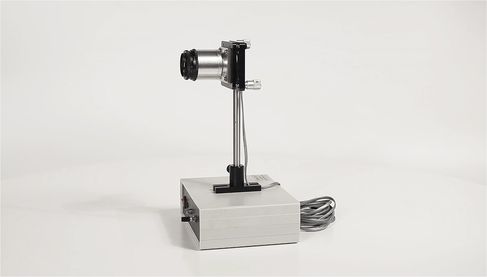

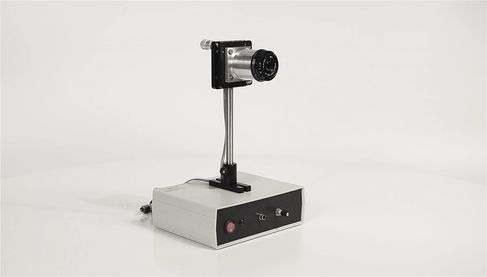

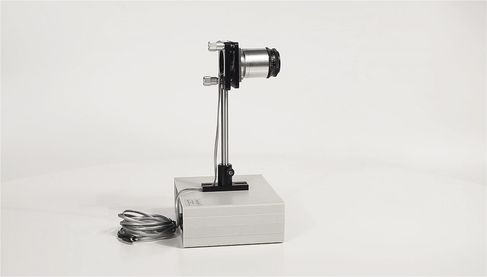

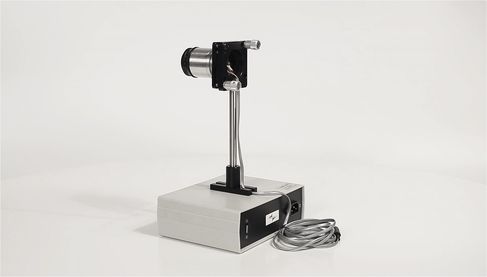

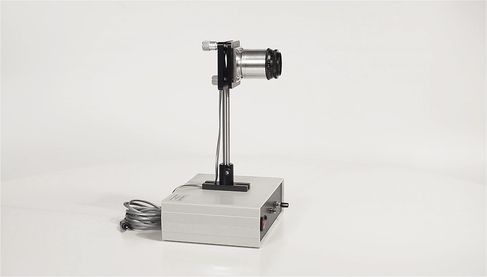

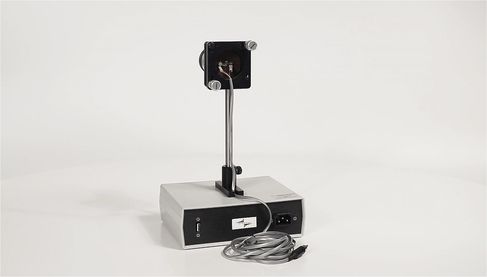

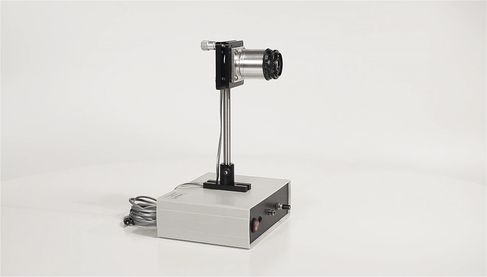

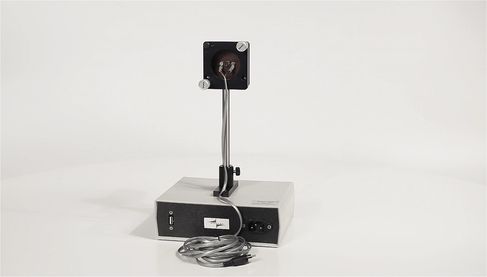

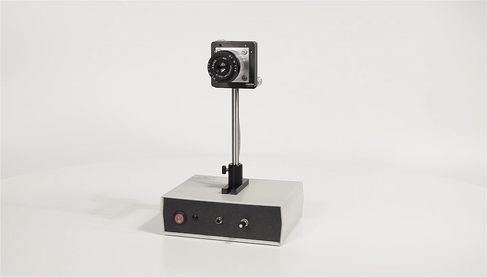

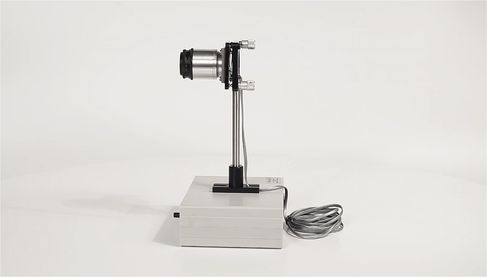

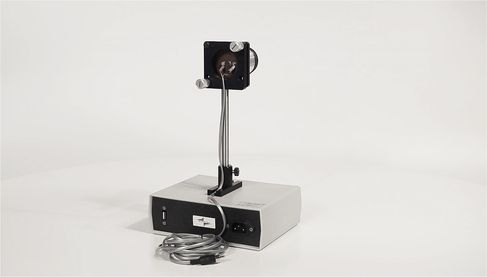

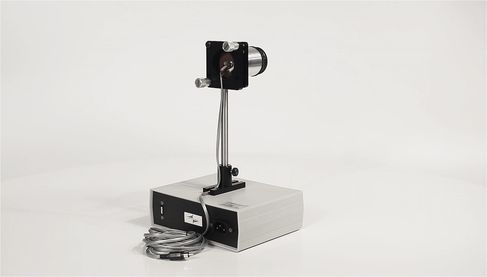

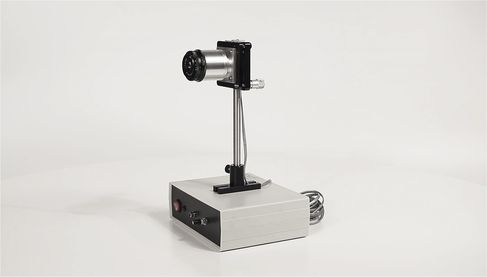

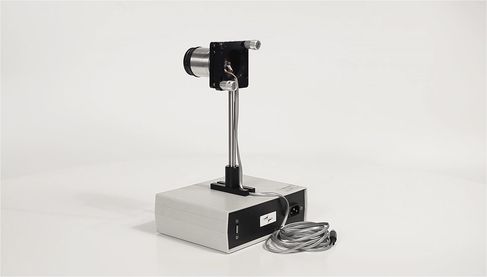

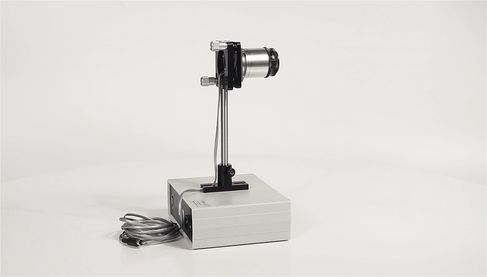

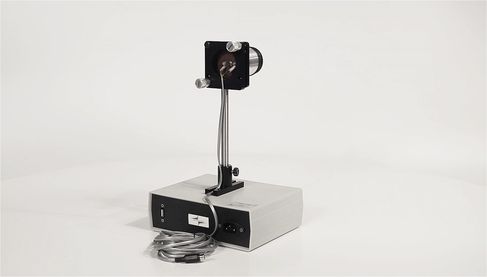

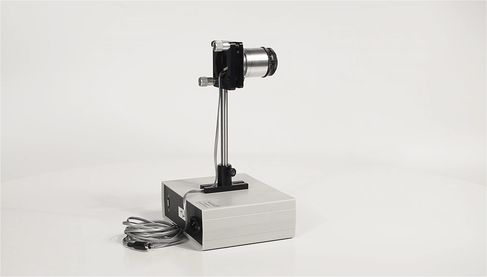

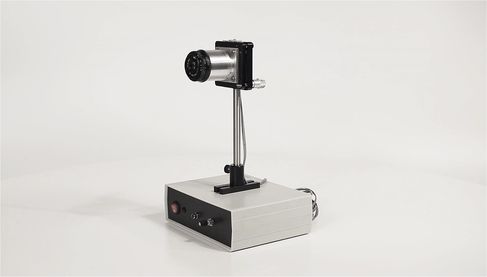

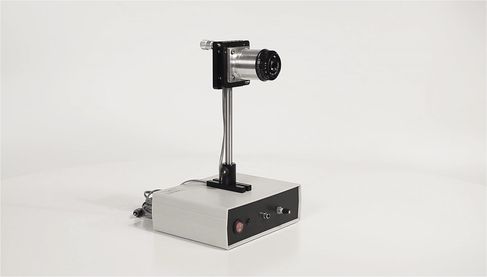

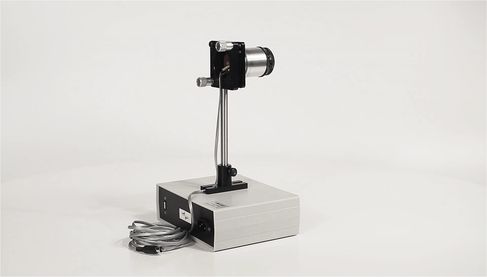

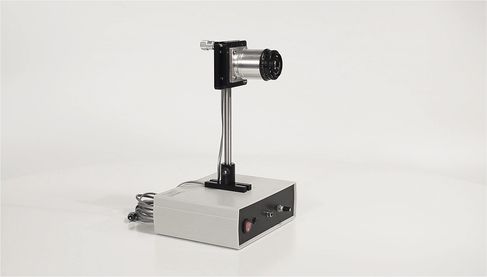

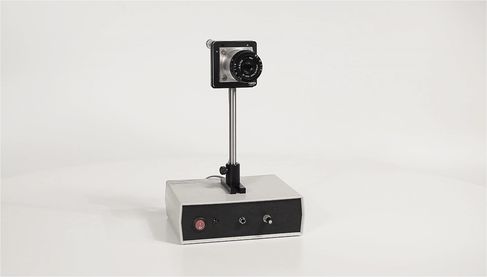

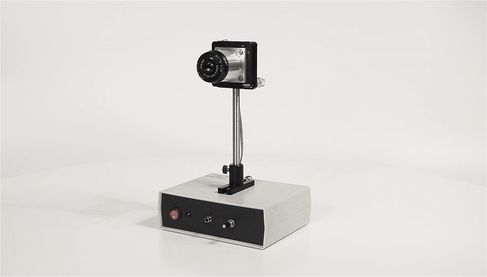

3D-Обзор ИФА-300

Интерферометр Физо автоматизированный ИФА-300 Интерферометр Физо автоматизированный ИФА-300 Интерферометр Физо автоматизированный ИФА-300 Интерферометр Физо автоматизированный ИФА-300 Интерферометр Физо автоматизированный ИФА-300 Интерферометр Физо автоматизированный ИФА-300 Интерферометр Физо автоматизированный ИФА-300 Интерферометр Физо автоматизированный ИФА-300 Интерферометр Физо автоматизированный ИФА-300 Интерферометр Физо автоматизированный ИФА-300 Интерферометр Физо автоматизированный ИФА-300 Интерферометр Физо автоматизированный ИФА-300 Интерферометр Физо автоматизированный ИФА-300 Интерферометр Физо автоматизированный ИФА-300 Интерферометр Физо автоматизированный ИФА-300 Интерферометр Физо автоматизированный ИФА-300 Интерферометр Физо автоматизированный ИФА-300 Интерферометр Физо автоматизированный ИФА-300 Интерферометр Физо автоматизированный ИФА-300 Интерферометр Физо автоматизированный ИФА-300 Интерферометр Физо автоматизированный ИФА-300 Интерферометр Физо автоматизированный ИФА-300 Интерферометр Физо автоматизированный ИФА-300 Интерферометр Физо автоматизированный ИФА-300 Интерферометр Физо автоматизированный ИФА-300 Интерферометр Физо автоматизированный ИФА-300 Интерферометр Физо автоматизированный ИФА-300 Интерферометр Физо автоматизированный ИФА-300 Интерферометр Физо автоматизированный ИФА-300 Интерферометр Физо автоматизированный ИФА-300 Интерферометр Физо автоматизированный ИФА-300 Интерферометр Физо автоматизированный ИФА-300 Интерферометр Физо автоматизированный ИФА-300 Интерферометр Физо автоматизированный ИФА-300 Интерферометр Физо автоматизированный ИФА-300 Интерферометр Физо автоматизированный ИФА-300 Интерферометр Физо автоматизированный ИФА-300 Интерферометр Физо автоматизированный ИФА-300 Интерферометр Физо автоматизированный ИФА-300 Интерферометр Физо автоматизированный ИФА-300 Интерферометр Физо автоматизированный ИФА-300 Интерферометр Физо автоматизированный ИФА-300 Интерферометр Физо автоматизированный ИФА-300 Интерферометр Физо автоматизированный ИФА-300 Интерферометр Физо автоматизированный ИФА-300 Интерферометр Физо автоматизированный ИФА-300

zakazat

Производится под заказ, цена договорная

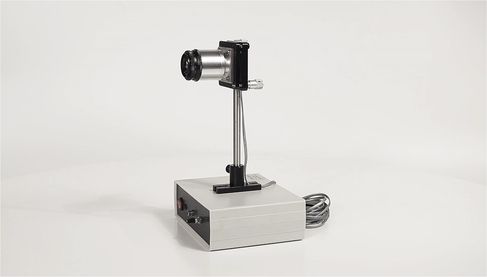

Интерферометр Физо автоматизированный ИФА-300 является программно-аппаратным комплексом для автоматизации измерений на интерферометрах, построенных по типу Физо, и применяется для измерений отклонений от сферичности и плоскостности прецизионных поверхностей оптических деталей и оптических систем.

В ИФА-300 реализован метод фазовых шагов для автоматической расшифровки интерферограмм. Сдвиг полос осуществляется за счет изменения тока накачки полупроводникового инжекционного лазера с соответствующим изменением длины волны его излучения.

Для уменьшения времени регистрации экспериментальных данных может использоваться высокоскоростная CMOS камера, что позволит эксплуатировать ИФА-300 в обычных условиях без особых требований к виброзащите.

line168

Контактные данные

8 (800) 350 25 51 доб. 3605
8 (495) 665 52 91
Стоимость оборудования

ИФА-300

Производится под заказ, цена договорная

Технические характеристики

Поле зрения, мм
ø 300
Диапазон измерения высот профиля поверхности оптических деталей, мкм
0,002÷2
Абсолютная погрешность измерения высот профиля поверхности оптических деталей, мкм
0,5×10-3
Абсолютная погрешность измерения оптической разности хода, мкм
λ/100
Источник излучения
полупроводниковый инжекционный лазеры
Длина волны излучения, мкм
0,658
Алгоритм реконструкции
метод фазовых шагов

Все поставляемое оборудование ВНИИОФИ прошло первичную поверку
