Предназначена для бесконтактного измерения трехмерной поверхности зуба непосредственно в полости рта пациента.

Описание

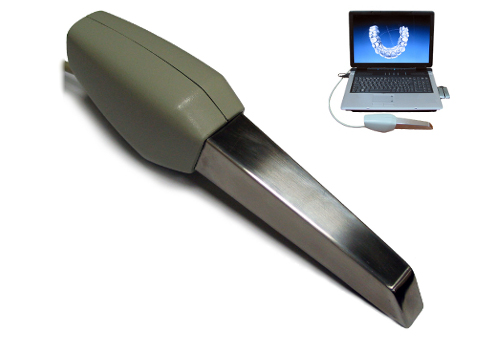

device_3d-cam

Области применения - Стоматологические CAD|CAM системы

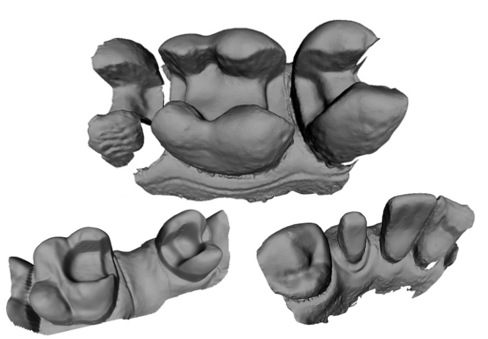

Пример работы камеры

3D_tooth_1
3D_tooth_2

Производится под заказ, цена договорная

3D сканер-камера предназначена для бесконтактного измерения трехмерной поверхности зуба непосредственно в полости рта пациента. Малое время съемки в значительной степени уменьшает влияние дрожание руки и упрощает сам процесс съемки. Возможность подключения интраоральной 3D камеры к ноутбуку обеспечивает высокую мобильность в использовании. Дизайн и малый вес делают интраоральную 3D камеру простой и удобной в работе.

Состав и особенности конструкции
Оптическая схема интраоральной 3D сканер-камеры состоит из четырех идентичных освещающих каналов для проецирования на зуб параллельных полос и одного регистрирующего канала. Оптические оси всех каналов сходятся в плоскости наилучшей фокусировки. Проецирующие каналы расположены симметрично относительно регистрирующего канала. Также в интраоральной 3D камере используются четыре дополнительных светодиода без проекционной оптики для подсветки зубов внутри полости рта пациента во время фокусировки и поиска оптимального положения профилометра.

Особенности алгоритма
Во время измерений оральная 3D камера регистрирует четыре изображения зуба с проецированными полосами, по которым осуществляется реконструкция 3D поверхности зуба. В интраоральной 3D камере используется метод четырехракурсной проекции параллельных полос в конусных лучах. Это позволяет упростить оптическую схему и сохранить небольшие габариты при использовании многоракурсного освещения объекта. Многоракурсное освещение и совместная обработка полученных изображений оригинальным методом фурье-синтеза обеспечивает высокое пространственное разрешение измеренной поверхности зуба, а также позволяет автоматически детектировать на изображении зуба области с тенями и низким контрастом полос.

line168

Контактные данные

8 (800) 350 25 51 доб. 3605
8 (495) 665 52 91
Стоимость оборудования

3D сканер камера
Производится под заказ, цена договорная

Технические характеристики

Количество проецирующих оптических каналов (ракурсов)
4
Длина волны излучения, нм
455
Регистратор
ПЗС - матрица
Поле зрения, мм
14 × 19
Глубина фокусировки, мм
15
Время экспозиции, мс
80
СКО измерения формы поверхности зуба, мкм не более
30
Размеры камеры (ширина × высота × длина), мм
48×65×255
