Предназначен для калибровки эталонных солнечных элементов в стандартных условиях.
Описание

Госреестр № 45581-10

Overall_000113-M4-MK-SE-FOTO_IMG_0084(13)-001

zakazat

Производится под заказ, цена договорная

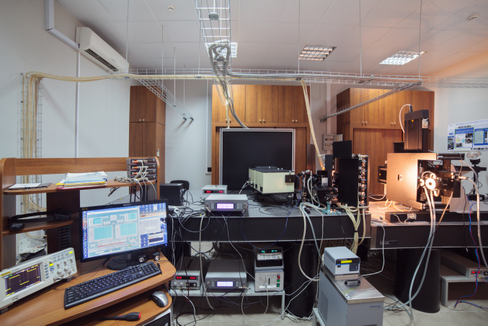

Комплекс метрологический для измерений характеристик солнечных элементов «МК-СЭ» предназначен для калибровки эталонных солнечных элементов в стандартных условиях.

Область применения: метрологическое обеспечение разработки и производства элементов солнечной энергетики.

line168

Контактные данные

8 (800) 350 25 51 доб. 3603
8 (495) 665 52 91
Стоимость оборудования

Комплекс метрологический для измерений характеристик солнечных элементов «МК-СЭ»
Производится под заказ, цена договорная

Предназначение

Комплекс состоит из 2-х установок:

    • установки МК-УСЧ для измерения абсолютной спектральной чувствительности и тока короткого замыкания солнечных элементов в спектральном диапазоне 0,28…2,5 мкм в условиях стандартного освещения (спектр АМ 1.5, уровень освещенности 1000 Вт/м2, температура 25°С); (Рис. 1)

000132-M4-MK-SE-FOTO_IMG_0095(10)-001
Рисунок 1

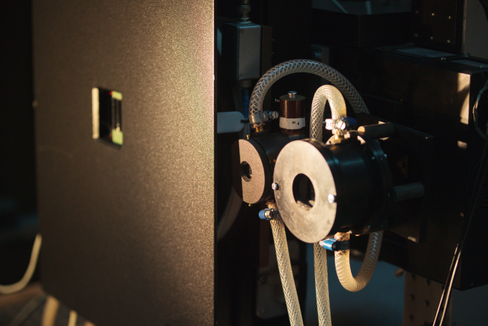

  • установки СТ200 на основе имитатора солнечного излучения для измерения эффективности и других характеристик солнечных элементов. (Рис. 2)

    000320-M4-MK-SE-FOTO_IMG_0187-001
    Рисунок 2

Установка МК-УСЧ предназначена для измерения в стандартных условиях абсолютной спектральной чувствительности, тока короткого замыкания, температурной зависимости спектральной чувствительности и тока короткого замыкания солнечных элементов. Принцип действия установки МК-УСЧ основан на компарировании эталонных приемников излучения и калибруемых солнечных элементов.

Конструкция установки МК-УСЧ включает в себя следующие приборы и оборудование:

    • блок источников излучения, включающий ксеноновую, галогенную и спектральную лампы, установленные на подвижной платформе;

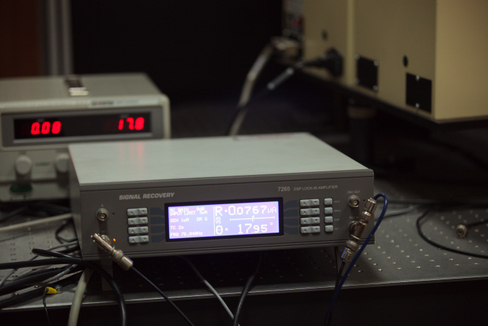

    • двойной монохроматор с оптической системой, контрольным фотоприемником и источником смещающего излучения (Рис. 3);
000327-M4-MK-SE-FOTO_IMG_0193-001
Рисунок 3



  • термостатированную платформу для калибруемых солнечных элементов, установленную на 3-х координатном устройстве позиционирования:
  • систему измерения и обработки информации;
  • источники питания;
  • комплект эталонных солнечных элементов;
  • оптические столы.

Программное обеспечение установки МК-УСЧ представляет собой управляющую программу, предназначенную для тестирования установки МК-УСЧ, ввода исходных данных, управления процессом измерений, сбора и обработки результатов измерений. Управляющая программа установки МК-УСЧ не оказывает влияние на метрологическое обеспечение, поскольку методическая погрешность вычислений управляющей программы значительно меньше погрешности измерений. Защита управляющей программы обеспечена входным паролем компьютера из состава установки МК-УСЧ.

Принцип действия установки СТ200 на основе имитатора солнечного излучения основан на воспроизведении естественного солнечного света c использованием ксеноновой лампы высокого давления и последующего сбора и обработки данных измерений, необходимых для построения вольт-амперной характеристики, вычисления эффективности и других характеристик солнечных элементов.

Конструкция установки СТ200 включает в себя следующие приборы и оборудование:

  • имитатор солнечного излучения SS200ААА;
  • измерительная система СС.

Программное обеспечение установки СТ200 представляет собой программу измерительной системы IVCurveTracer.exe, предназначенную для ввода данных исследуемого солнечного элемента, управления процессом измерений, сбора и обработки результатов измерений. Программа IVCurveTracer.exe установки СТ200 не оказывает влияние на метрологическое обеспечение, поскольку погрешность вычислений программы значительно меньше погрешности измерений. Защита программы IVCurveTracer.exe обеспечена входным паролем компьютера из состава установки СТ200.

Технические характеристики

Основные технические характеристики установки МК-УСЧ для измерения абсолютнойспектральной чувствительности и тока короткого замыкания солнечных элементов

Спектральный диапазон, нм
280 … 2500
Диапазон уровня освещенности источника смещающего излучения, Вт/м2
1 … 1100
Точность установки длины волны спектрокомпаратора, нм, не более
0,2
Диапазон рабочих температур термостабилизированной платформы, °С
20 … 30
Диапазон измерения спектральной чувствительности, А Вт-1 м2
5×10-8 … 2×10-4
Доверительные границы относительной погрешности результата измерения абсолютной спектральной чувствительности, %
в диапазоне длин волн 0,28…1,0 мкм
в диапазоне длин волн 1,0…2,5 мкм


±1,3
±2,5
Диапазон измерения тока короткого замыкания в стандартных условиях, A
0,001 … 0,2
Электропитание установки - однофазная сеть переменного тока:
- напряжение, В
- частота, Гц

220±22
50±1
Габаритные размеры, мм, не более:
- Оптический стол с монохроматором, оптической системой и источником смещающего излучения
- Оптический стол с термостабилизированной платформой и устройством позиционирования
- Блок источников излучения
- Система измерения и обработки информации

2500×1200×1000

2500×1200×1700
800×600×1800
800×600×1200
Масса, кг, не более:
- Оптический стол с монохроматором, оптической системой и источником смещающего излучения
- Оптический стол с термостабилизированной платформой и устройством позиционирования
- Блок источников излучения
- Система измерения и обработки информации

570

620
90
120

Основные технические характеристики установки СТ200 на основе имитатора солнечного излучения

Тип лампы
Ксеноновая с короткой дугой
Мощность лампы, Вт
1430
Размеры области освещения, мм
200×200
Тип спектра излучения
AM 1.5G
Уровень освещенности, Вт/м2
850 … 1150
Доверительные границы относительной погрешности воспроизведения уровня освещенности
в центре освещаемой области, %
±2
Диапазон измерения токов, А
1×10-5 … 20
Максимальное значение измеряемого Напряжения, В
±10
Продолжительность измерения, мкс
50 … 500
Максимальное количество точек на кривой вольт-амперной характеристики
4096
Электропитание:
Однофазная сеть переменного тока напряжением, В
Частотой, Гц
Максимальная потребляемая мощность, Вт

220
50 … 60
2 350
Габаритные размеры, мм
- имитатора
- измерительной системы

2060×416×618
432×533×457
Масса, кг
- имитатора
- измерительной системы

100
30
Условия эксплуатации Комплекса:
- температура окружающего воздуха, ºС
- атмосферное давление, кПа
- относительная влажность воздуха, %

22±2
101±4
65±20

Все поставляемое оборудование ВНИИОФИ прошло первичную поверку
