Государственный первичный эталон предназначен для воспроизведения и передачи единиц спектральных и интегральных энергетических величин, характеризующих источники и приемники оптического излучения

Описание

ГЭТ 86-2017

get86 2017 1

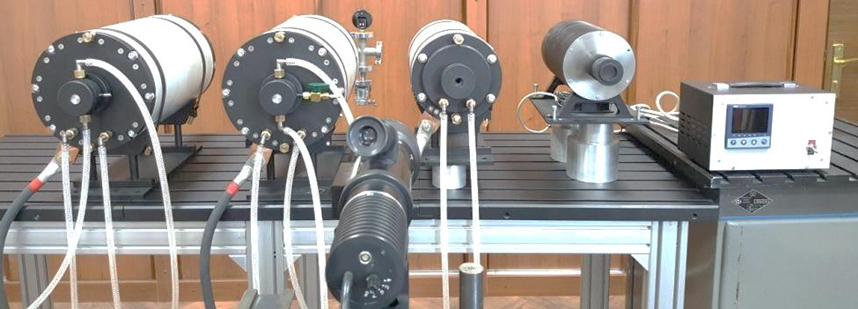

 Комплекс эталонных моделей черных тел на основе высокотемпературных фазовых переходов

get86 2017 2

Фильтровый радиометр напротив модели черного тела ВВ3500М

get86 2017 3

Спектральный компаратор

get86 2017 4

Эталонная установка для воспроизведения и передачи единиц энергетической освещенности и энергетической яркости монохроматического излучения

get86 2017 5

Эталонная флуорометрическая установка

line168

Области применения:

Области науки и техники, где требуется измерение спектральных и интегральных энергетических характеристик оптического излучения естественных и искусственных объектов. Такие измерения реализуются с помощью аппаратуры мониторинга солнечного излучения на уровне Земли и вне пределов атмосферы; наблюдения Земли космического, авиационного и наземного базирования; а также аппаратуры для исследования оптических свойств различных материалов (краски, полимерные полупроводники в солнечных элементах, терморегулирующие покрытия, теплоизоляция, аэрозоли) Получаемые при этом радиометрические данные наиболее востребованы в таких направлениях применения как:

  • развитие космической техники;
  • получение метеоинформации, качественное предсказание погоды, предупреждение и мониторинг опасных метеорологических явлений;
  • контроль и прогнозирование климатических изменений на Земле;
  • разработка новых энергосберегающих источников освещения;
  • развитие фундаментальных и прикладных исследований в различных областях астрофизики, геофизики, химии, медицины, металлургии, машиностроения

Эталон состоит из комплекса следующих средств измерений:

1. Эталонной установки на основе высокотемпературной модели черного тела (МЧТ) с регулируемой температурой от 1500 до 3200 К и спектрального компаратора для воспроизведения и передачи единиц спектральной плотности энергетической яркости (СПЭЯ), спектральной плотности силы излучения (СПСИ), спектральной плотности энергетической освещенности (СПЭО) в диапазоне длин волн от 0,2 до 2,5 мкм, включающей:

  • абсолютный криогенный радиометр;
  • МЧТ ВВ3500М с регулируемой температурой в диапазоне от 1500 до 3200 К для воспроизведения и передачи единиц СПЭЯ, СПСИ и СПЭО;
  • комплект эталонных источников излучения для хранения и передачи единиц СПЭЯ, СПСИ и СПЭО;
  • систему определения термодинамической температуры МЧТ ВВ3500М, включающую: высокотемпературные МЧТ на фазовых переходах металлоуглеродных соединений Co-C, Re-C и WC-C, радиационный термометр, трэп-детектор, фильтровый радиометр, систему измерения спектральной чувствительности к освещенности фильтрового радиометра;
  • спектральный компаратор на основе двойного дифракционного монохроматора, набора приемников излучения, фокусирующей оптики и интегрирующей сферы для передачи единиц СПЭЯ, СПСИ и СПЭО;
  • устройство позиционирования спектрального компаратора.

2. Эталонной установки на основе МЧТ BB-Cu с температурой фазового перехода плавления/затвердевания меди и спектрального компаратора для воспроизведения и передачи единиц СПЭЯ, СПСИ и СПЭО в диапазоне длин волн от 2,5 до 25,0 мкм, включающей:

  • модель черного тела BB-Cu с температурой фазового перехода плавления/затвердевания меди для воспроизведения и передачи единиц СПЭЯ, СПСИ и СПЭО;
  • спектральный компаратор на основе дифракционного монохроматора, набора приемников излучения и фокусирующей оптики для передачи единиц СПЭЯ, СПСИ и СПЭО.

3. Эталонной установки на основе абсолютного радиометра МАР-1 для воспроизведения и передачи единиц силы излучения (СИ) и энергетической освещенности (ЭО) в диапазоне длин волн от 0,2 до 25,0 мкм, включающей:

  • абсолютный радиометр МАР-1 с системой термостабилизации для воспроизведения и передачи размеров единиц силы излучения (СИ) и энергетической освещенности (ЭО);
  • комплект эталонных приемников излучения для передачи единиц СИ и ЭО;
  • систему слежения за Солнцем абсолютного радиометра МАР-1;
  • систему регистрации и обработки информации.

4. Эталонной установки на основе гониометра и спектрорадиометра для воспроизведения и передачи единицы спектральной плотности полного потока излучения (СПППИ) в диапазоне длин волн от 0,3 до 1,1 мкм, включающей:

  • гониометр типа C с системой фотометрирования в координатах С-γ;
  • комплект эталонных источников излучения для воспроизведения и передачи единицы СПППИ;
  • измерительный блок, включающий интегрирующую сферу, спектрорадиометр и фотометр;
  • систему регистрации и обработки информации.

5. Эталонного диффузного монохроматического источника излучения с перестраиваемой длиной волны на основе «белого лазера», монохроматора и интегрирующей сферы для воспроизведения и передачи единиц энергетической освещенности (ЭО) и энергетической яркости (ЭЯ) монохроматического излучения в диапазоне длин волн от 0,45 до 1,60 мкм, включающего:

  • лазерную систему WhiteLase Supercontinuum 400-4 («белый лазер»);
  • двойной дифракционный монохроматор;
  • интегрирующую сферу с прецизионной апертурной диафрагмой;
  • набор эталонных приемников излучения, оснащенных прецизионной апертурной диафрагмой;
  • линзы и зеркала для формирования оптических пучков;
  • оптическую обратную связь, включающую фотодатчик, усилитель и встроенный ПИД регулятор.

6. Эталонной флуорометрической установки на основе спектрорадиометра, интегрирующей сферы и монохроматора для воспроизведения и передачи единицы спектральной плотности потока излучения (СППИ) возбуждения флуоресценции в диапазоне длин волн от 0,25 до 0,80 мкм и единицы СППИ эмиссии флуоресценции в диапазоне длин волн от 0,25 до 0,85 мкм, включающей:

  • источник излучения, возбуждающего флуоресценцию, на основе непрерывной короткодуговой ксеноновой лампы;
  • два дифракционных монохроматора с контроллером КСП;
  • два зеркальных конденсора для фокусировки возбуждающего излучения и излучения эмиссии на входные щели монохроматоров;
  • блок формирования излучения эмиссии, включающий интегрирующую сферу, держатель образцов и два фотодиода для измерения СППИ возбуждения;
  • фотоприемный блок на основе фотоэлектронного умножителя (ФЭУ) для измерения СППИ эмиссии;
  • диффузный отражатель;
  • систему сбора и обработки информации на основе персональной ЭВМ со специализированным программным обеспечением.

Предназначен для воспроизведения и передачи единиц следующих величин:

  • спектральной плотности энергетической яркости (СПЭЯ)
  • спектральной плотности силы излучения (СПСИ)
  • спектральной плотности энергетической освещенности (СПЭО)
  • силы излучения (СИ)
  • энергетической освещенности (ЭО)
  • спектральной плотности полного потока излучения (СПППИ)
  • энергетической освещенности (ЭО) монохроматического излучения
  • энергетической яркости (ЭЯ) монохроматического излучения
  • спектральной плотности потока излучения (СППИ) возбуждения флуоресценции
  • СППИ эмиссии флуоресценции

Государственный первичный эталон (ГПЭ-Р) возглавляет Государственную поверочную схему в соответствии с ГОСТ 8.195.
В качестве вторичных эталонов используются:
- для единиц СПЭЯ, СПЭО, СПСИ
- комплексы, состоящие из излучателей (групп переменного состава ламп накаливания, газоразрядных ламп, светоизлучающих диодов, моделей черного тела, диффузных источников), компаратора и системы регистрации ленточные;
- для единиц СИ и ЭО комплексы, состоящие из неселективных приемников излучения (полостных или с плоской приемной площадкой), излучателей (групп светоизмерительных ламп, моделей черного тела) и систем контроля и стабилизации температуры и регистрации;
- для единицы СПППИ комплексы, состоящие из излучателей (групп переменного состава ламп накаливания, газоразрядных ламп, светоизлучающих диодов), компаратора и системы регистрации;
- для единиц ЭО и ЭЯ монохроматического излучения комплексы, состоящие из излучателей, компаратора и системы регистрации;
- для единиц СППИ возбуждения и эмиссии флуоресценции спектрофлуориметры, состоящие из излучателя на основе ксеноновой лампы, монохроматоров каналов возбуждения и эмиссии, оптических элементов для фокусировки возбуждающего излучения на образец и сбора излучения флуоресценции, фотоприемников опорного и эмиссионного каналов

line168

Контактные данные

sapritsky_2
convert1
Технические характеристики

Диапазоны воспроизведения единиц составляют:
СПЭЯ от 1,0·105 до 1,4·1012 Вт/(ср·м3) в диапазоне длин волн от 0,2 до 2,5 мкм
от 2,4·107 до 1,7·1010 Вт/(ср·м3) в диапазоне длин волн от 2,5 до 25,0 мкм
СПСИ 1,0·102 до 2,4·108 Вт/(ср·м) в диапазоне длин волн от 0,2 до 2,5 мкм
от 4,1·103 до 3,1·106 Вт/(ср·м) в диапазоне длин волн от 2,5 до 25,0 мкм
СПЭО от 1,0·102 до 2,4·108 Вт/(ср·м) в диапазоне длин волн от 0,2 до 2,5 мкм
4,1·103 до 3,1·106 Вт/м3 в диапазоне длин волн от 2,5 до 25,0 мкм
СИ от 10 до 100 Вт/ср в диапазоне длин волн от 0,2 до 25,0 мкм
ЭО
от 10 до 2000 Вт/м2 в диапазоне длин волн от 0,2 до 25,0 мкм
СПППИ
от 5·105 до 1·109 Вт/м в диапазоне длин волн от 0,3 до 1,1 мкм
ЭО монохроматического излучения от 7,9·10-6 до 1,9·10-5 Вт/м2 в диапазоне длин волн от 0,45 до 1,60 мкм
ЭЯ монохроматического излучения от 2,1·10-2 до 5,1·10-2 Вт/(ср·м2) в диапазоне длин волн от 0,45 до 1,60 мкм
СППИ возбуждения флуоресценции от 1·103 до 5·105 Вт/м в диапазоне длин волн от 0,25 до 0,80 мкм
СППИ эмиссии флуоресценции от 1·101 до 5·104 Вт/м в диапазоне длин волн от 0,25 до 0,85 мкм

Расширенная неопределенность результата измерений при воспроизведении единиц для уровня
доверия p = 0,99 (k = 3) составляет

СПЭЯ от 0,18 до 1,20 % в диапазоне длин волн от 0,2 до 2,5 мкм
от 0,12 до 0,15 % в диапазоне длин волн от 2,5 до 25,0 мкм
СПСИ от 0,33 до 0,36 % в диапазоне длин волн от 2,5 до 25,0 мкм
0,33 % в диапазоне длин волн от 2,5 до 25,0 мкм
СПЭО от 0,24 до 1,20 % в диапазоне длин волн от 0,2 до 2,5 мкм
0,33 % в диапазоне длин волн от 2,5 до 25,0 мкм
СИ и ЭО 0,27 %
СПППИ от 0,57 до 2,82 %
ЭО монохроматического излучения от 2,49 до 2,91 %
ЭЯ монохроматического излучения от 2,49 до 2,91 %
СППИ возбуждения флуоресценции от 3,9 до 5,1 %
СППИ эмиссии флуоресценции от 4,5 до 5,7 %
