Применение Государственного первичного специального эталона распространяется на области науки и техники, где требуется измерение оптических спектроэнергетических характеристик естественных и искусственных объектов.

Описание

ГЭТ 179-2010

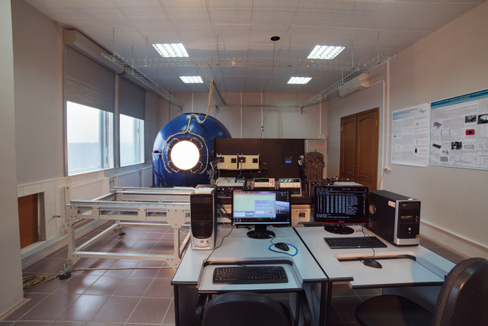

Overall_000018-M4-GET-179-2010-FOTO_IMG_0010(11)-001

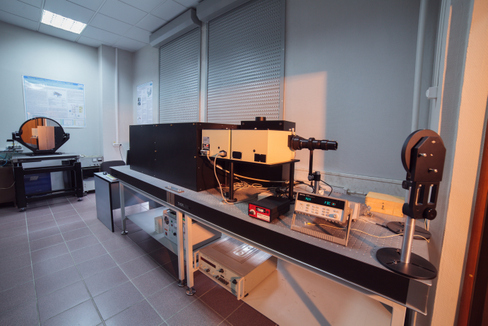

000084-M4-GET-179-2010-FOTO_IMG_0039-001

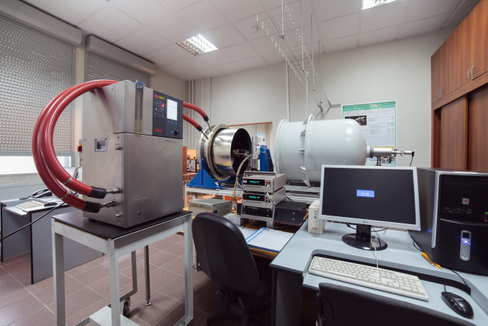

000088-M4-GET-179-2010-FOTO_IMG_0045(12)-001

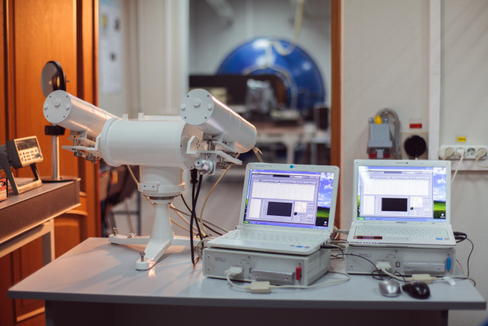

000094-M4-GET-179-2010-FOTO_IMG_0053(10)-001

Применение Государственного первичного специального эталона единиц спектральной плотности энергетической яркости и относительного спектрального распределения мощности излучения в диапазоне длин волн 0,3÷25,0 мкм распространяется на области науки и техники, где требуется измерение оптических спектроэнергетических характеристик естественных и искусственных объектов. В первую очередь такие измерения реализуются с помощью аппаратуры наблюдения Земли космического, авиационного и наземного базирования, дающей изображения наблюдаемых объектов, а также обеспечивающей получение вертикальных профилей температуры и влажности атмосферы, оценивание содержания различных составляющих атмосферы. Получаемые при этом радиометрические данные наиболее востребованы в таких направлениях применения как:

  • получение метеоинформации, предсказания погоды и предупреждение об опасных метеорологических явлениях;
  • улучшение знаний о климате планеты и использование их в практической жизни людей;
  • контроль состояния окружающей среды.

Вид измерения: спектральная плотность энергетической яркости, отностительное спектральное распределение мощности излучения.

Состав эталона:

  • абсолютный криогенный радиометр;
  • установка для измерения абсолютной и относительной спектральной чувствительности приемников излучения;
  • модель черного тела ВВ3500 с регулируемой температурой от 1800К до 3300К;
  • фильтровый радиометр;
  • радиационный термометр;
  • протяженный диффузный источник излучения в виде интегрирующей сферы с диаметром выходной апертуры 600 мм;
  • спектральный компаратор на основе двойного монохроматора и набора приемников излучения;
  • устройство позиционирования спектрального компаратора;
  • монохроматический источник излучения на основе двойного монохроматора с набором эталонных приемников излучения и зеркального коллиматора с диаметром выходной апертуры 600 мм;
  • широкоапертурная модель черного тела с регулируемой температурой от 213К до 453К и диаметром выходной апертуры 500 мм;
  • модель черного тела на точке плавления галлия;
  • вакуумный фильтровый ИК радиометр на основе кругового интерференционного фильтра и глубоко-охлаждаемых приемников ИК излучения;
  • система позиционирования вакуумного фильтрового ИК радиометра;
  • система регистрации и обработки информации.

line168

Контактные данные

sapritsky_2
convert1
Предназначение

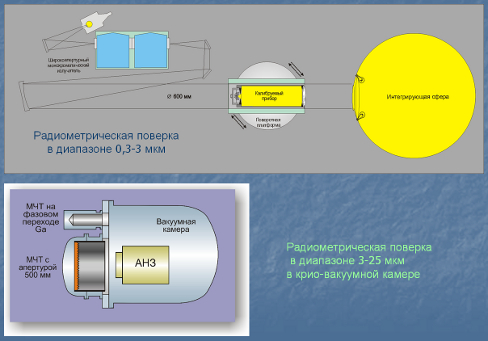

Государственный первичный эталон реализован в виде двух установок, в соответствии со спектральными диапазонами: I (0,3 ÷ 3 мкм) и II (3 ÷ 25 мкм), представленных в самом общем виде на Рис.1.

Для калибровки аппаратуры в диапазоне-I используются два эталонных источника излучения: монохроматический излучатель для измерения относительных спектральных характеристик чувствительности и протяженный источник излучения (интегрирующая сфера диаметром 2 м с выходным отверстием 600 мм по периметру которого с внутренней стороны сферы расположены 24 вольфрамовых галогенных лампы накаливания мощностью 150 Вт каждая) для передачи ей размера единицы спектральной плотности энергетической яркости и измерения градуировочных характеристик и пространственной равномерности чувствительности.

device_get179-2010_1
Рисунок 1
Радиометрическая калибровка аппаратуры: вверху - в диапазоне I (0,3 ÷ 3 мкм); внизу - в диапазоне II (3 ÷ 25 мкм).

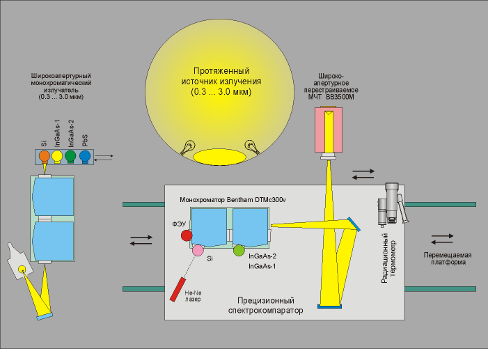

Для установки диапазона-I применены схемы аттестации (см. Рис.2) монохроматического излучателя с использованием эталонных приемников излучения и аттестации интегрирующей сферы (протяженного источника излучения) с использованием эталонной модели черного тела и спектрокомпаратора на прецизионной подвижной платформе.

device_get179-2010_2
Рисунок 2
Схемы аттестации эталонных излучателей диапазона-I. Слева монохроматического излучателя с использованием эталонных приемников излучения; Справа интегрирующей сферы с помощью эталонного высокотемпературного черного тела типа ВВ3500М и прецизионного спектрокомпаратора, размещаемого на подвижной платформе

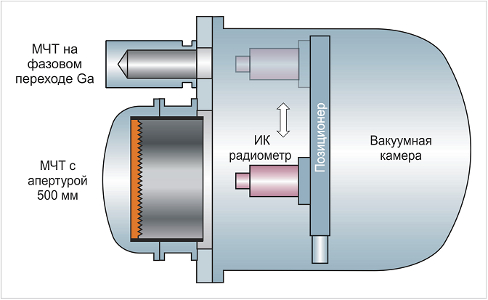

Калибровка аппаратуры в диапазоне-II предусматривается в криогенно-вакуумной камере по широкоапертурной модели черного тела с температурой, изменяемой в диапазоне 213÷453 К. В диапазоне-II размер единицы спектральной плотности энергетической яркости передается широкоапертурной модели черного тела в криогенно-вакуумной камере с помощью фильтрового радиометра от эталонной модели черного тела на фазовом переходе галлия (см. Рис.3).

device_get179-2010_3
Рисунок 3
Схема передачи размера единицы спектральной плотности энергетической яркости широкоапертурной модели черного тела в спектральном диапазоне-II.

В состав эталона входят также технические средства для поверки эталонных излучателей и системы измерения пространственной однородности распределения яркости выходной апертуры эталонных излучателей.

Технические характеристики


Диапазон воспроизведения единицы спектральной плотности энергетической яркости (СПЭЯ)
- на длинах волн 0,3 ÷ 3,0 мкм
- на длинах волн 3 ÷ 25 мкм

6×104 … 8×108 В/(м3×ср)
7,8×101 … 7,3×107 В/(м3×ср)

Суммарная стандартная неопределённость воспроизведения единицы СПЭЯ
- в спектральном диапазоне 0,3÷3 мкм
- в спектральном диапазоне 3÷25 мкм

(0,5÷5)×10-2 %
(0,15÷4,3)×10-2 %

Монохроматический источник воспроизводит единицу относительного спектрального распределения мощности излучения в диапазоне 0,001÷1 в спектральном диапазоне 0,3÷3 мкм, с суммарной стандартной неопределённостью воспроизведения единицы 0,3×10-2÷1,8×10-2 %
