Преобразователи напряженности импульсного электрического поля измерительные ИППЛ предназначены для измерений амплитудно-временных параметров импульсов напряженности электрического поля с длительностью фронта в наносекундном и субнаносекундном диапазонах, включая сверхкороткие электромагнитные импульсы.
Описание

Госреестр № 46946-11 (Сертификат об утверждении типа 42838)

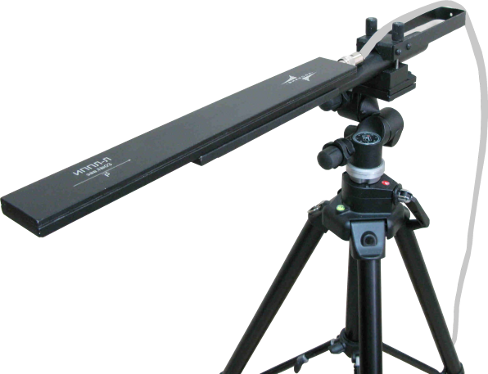

device_ippl
Отклик ИППЛ на сигнал поля с
фронтом 10 пс.
Кр=10 пс/дел
Отклик ИППЛ на ступенчатый сигнал поля длительностью 1 нс.
Кр=500 пс/дел
otklik1 otklik2

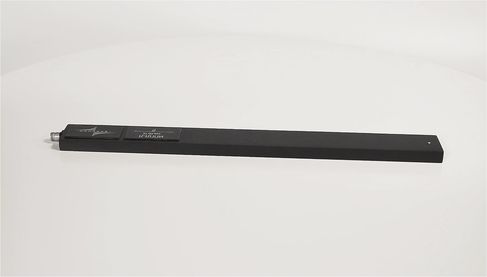

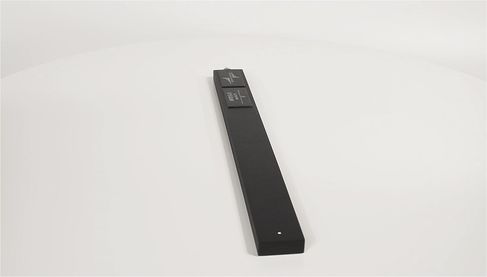

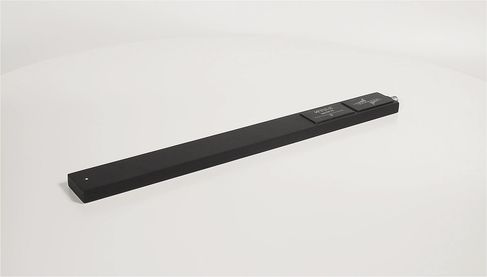

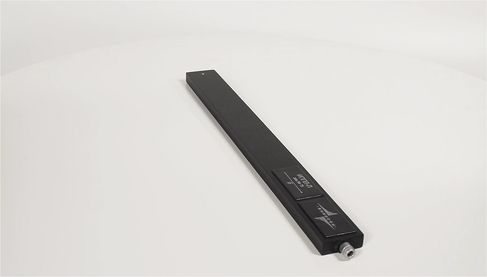

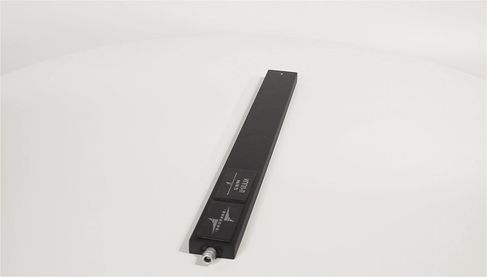

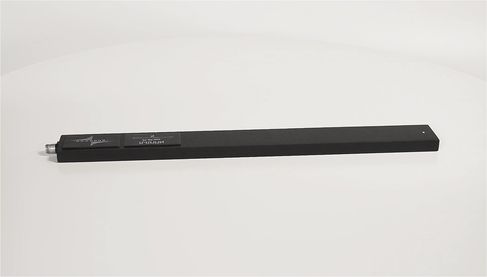

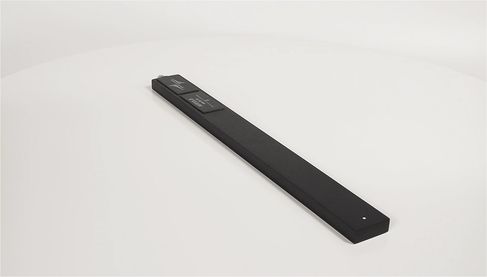

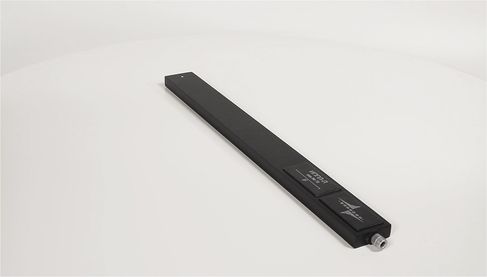

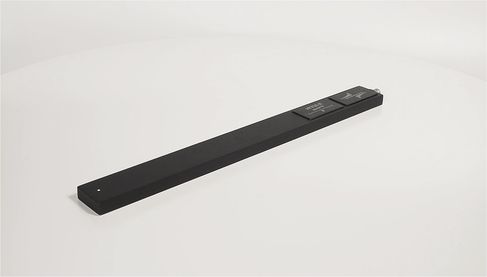

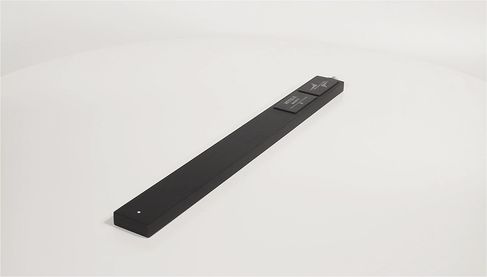

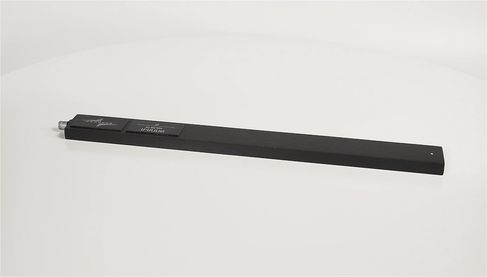

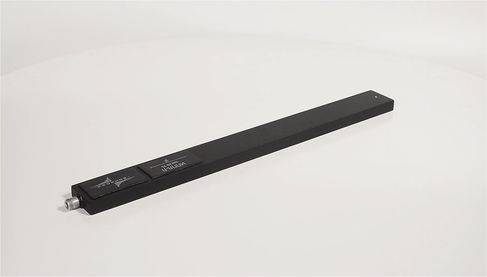

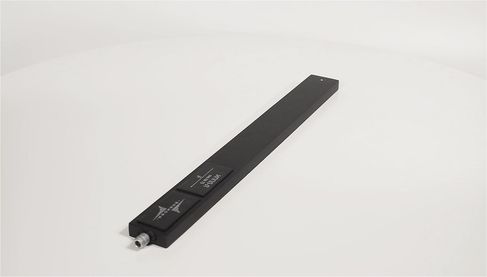

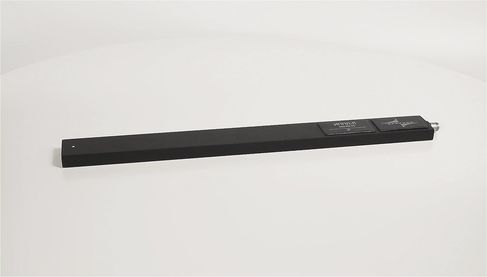

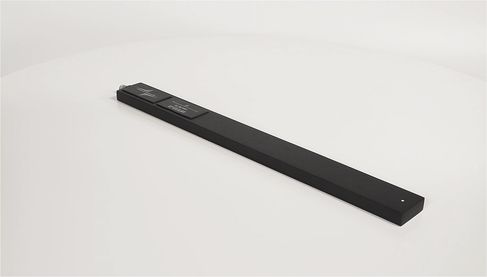

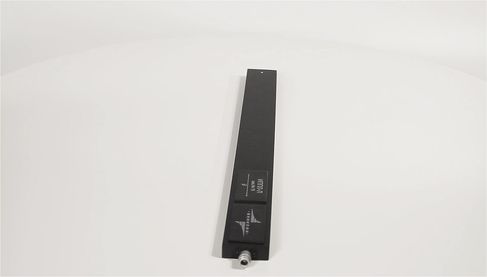

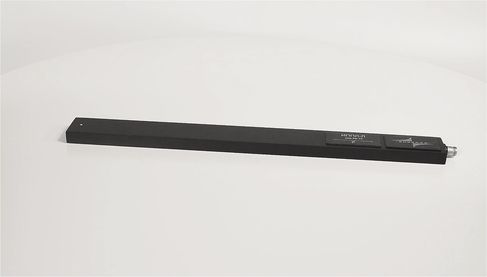

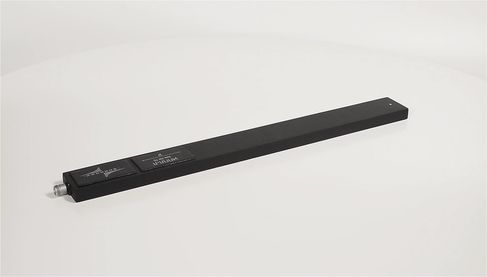

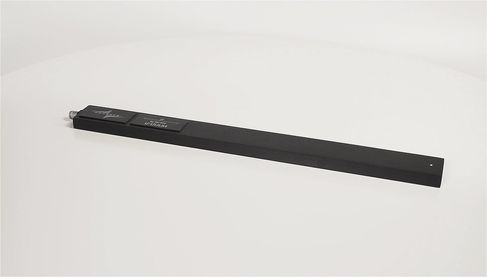

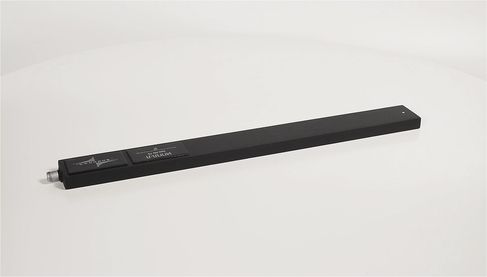

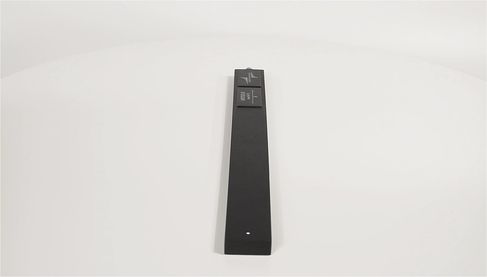

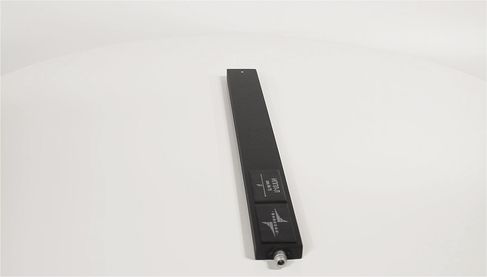

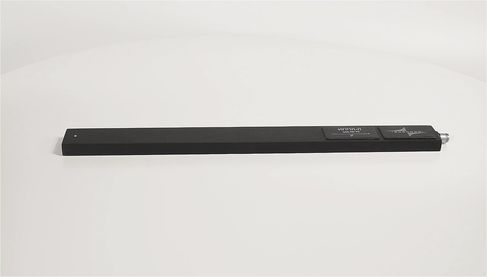

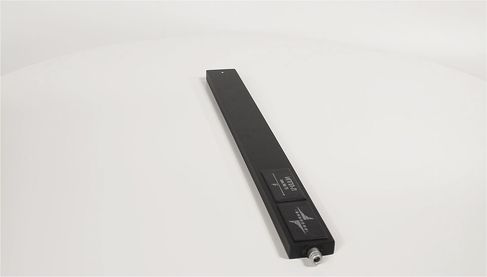

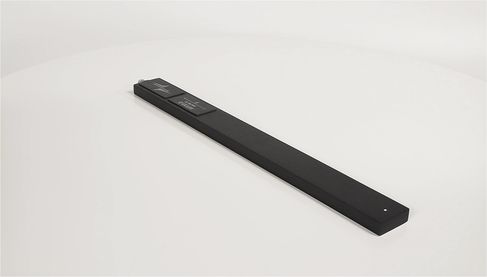

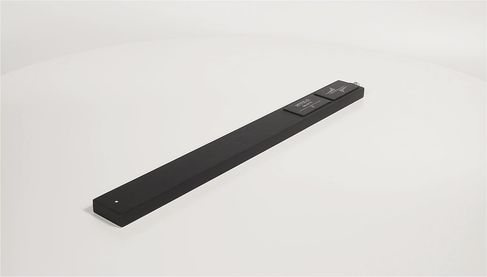

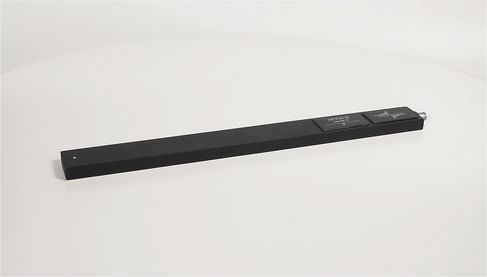

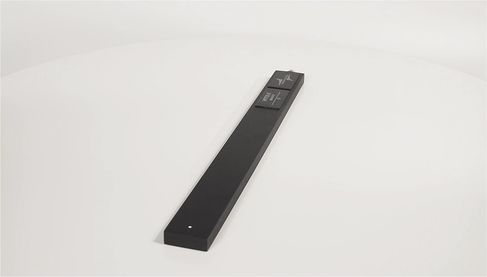

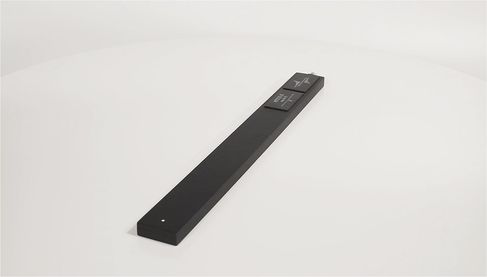

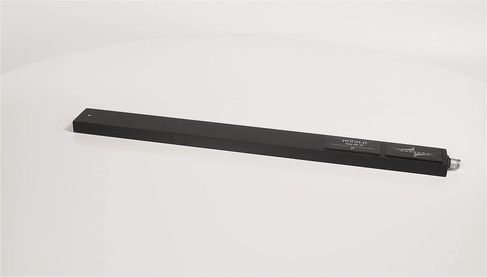

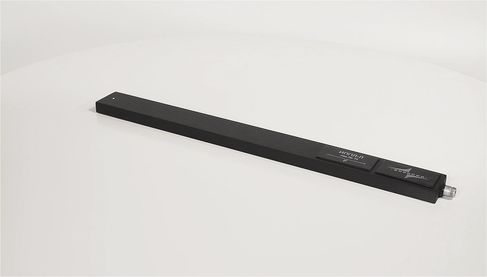

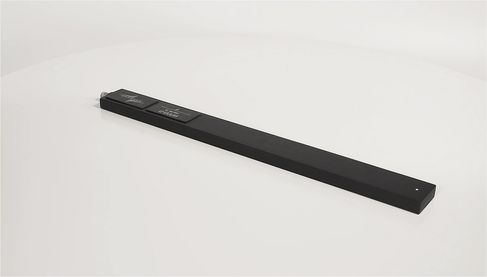

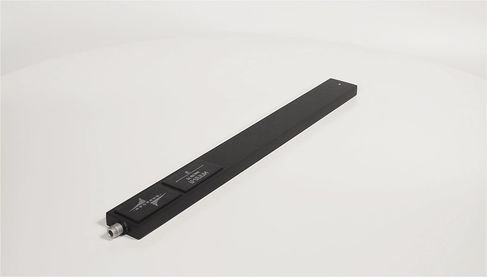

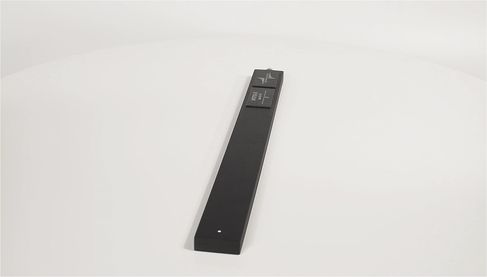

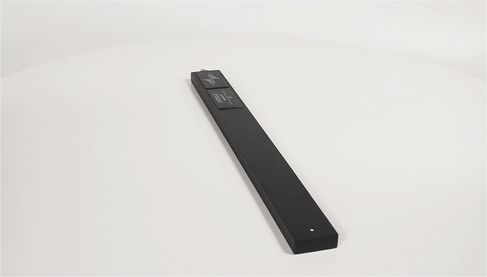

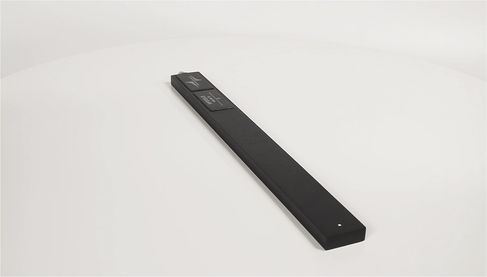

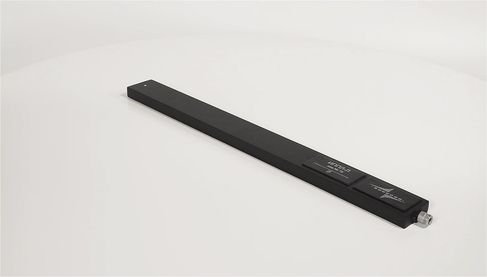

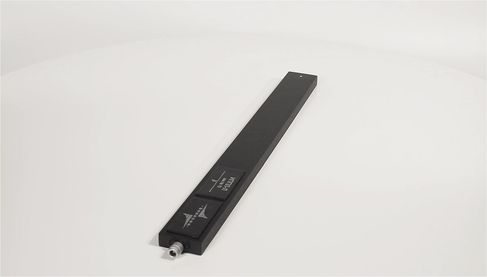

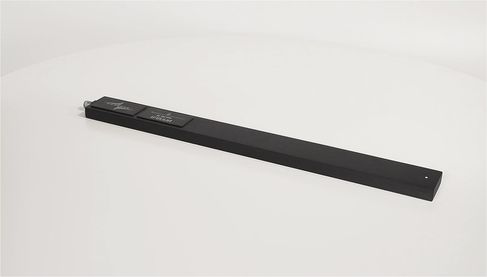

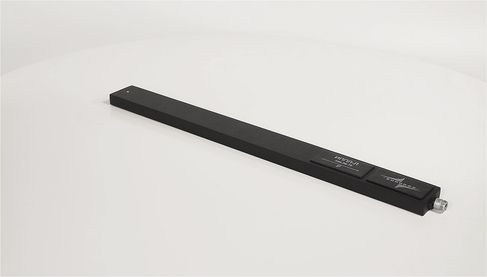

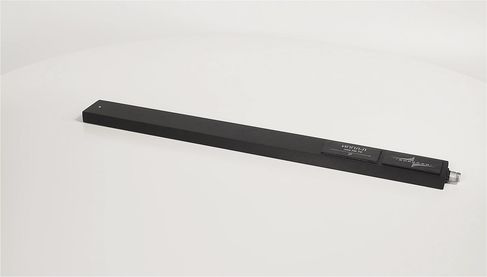

3D-Обзор ИППЛ-Л

Преобразователи напряженности импульсного электрического поля измерительные  ИППЛ-Л, ИППЛ-М Преобразователи напряженности импульсного электрического поля измерительные  ИППЛ-Л, ИППЛ-М Преобразователи напряженности импульсного электрического поля измерительные  ИППЛ-Л, ИППЛ-М Преобразователи напряженности импульсного электрического поля измерительные  ИППЛ-Л, ИППЛ-М Преобразователи напряженности импульсного электрического поля измерительные  ИППЛ-Л, ИППЛ-М Преобразователи напряженности импульсного электрического поля измерительные  ИППЛ-Л, ИППЛ-М Преобразователи напряженности импульсного электрического поля измерительные  ИППЛ-Л, ИППЛ-М Преобразователи напряженности импульсного электрического поля измерительные  ИППЛ-Л, ИППЛ-М Преобразователи напряженности импульсного электрического поля измерительные  ИППЛ-Л, ИППЛ-М Преобразователи напряженности импульсного электрического поля измерительные  ИППЛ-Л, ИППЛ-М Преобразователи напряженности импульсного электрического поля измерительные  ИППЛ-Л, ИППЛ-М Преобразователи напряженности импульсного электрического поля измерительные  ИППЛ-Л, ИППЛ-М Преобразователи напряженности импульсного электрического поля измерительные  ИППЛ-Л, ИППЛ-М Преобразователи напряженности импульсного электрического поля измерительные  ИППЛ-Л, ИППЛ-М Преобразователи напряженности импульсного электрического поля измерительные  ИППЛ-Л, ИППЛ-М Преобразователи напряженности импульсного электрического поля измерительные  ИППЛ-Л, ИППЛ-М Преобразователи напряженности импульсного электрического поля измерительные  ИППЛ-Л, ИППЛ-М Преобразователи напряженности импульсного электрического поля измерительные  ИППЛ-Л, ИППЛ-М Преобразователи напряженности импульсного электрического поля измерительные  ИППЛ-Л, ИППЛ-М Преобразователи напряженности импульсного электрического поля измерительные  ИППЛ-Л, ИППЛ-М Преобразователи напряженности импульсного электрического поля измерительные  ИППЛ-Л, ИППЛ-М Преобразователи напряженности импульсного электрического поля измерительные  ИППЛ-Л, ИППЛ-М Преобразователи напряженности импульсного электрического поля измерительные  ИППЛ-Л, ИППЛ-М Преобразователи напряженности импульсного электрического поля измерительные  ИППЛ-Л, ИППЛ-М Преобразователи напряженности импульсного электрического поля измерительные  ИППЛ-Л, ИППЛ-М Преобразователи напряженности импульсного электрического поля измерительные  ИППЛ-Л, ИППЛ-М Преобразователи напряженности импульсного электрического поля измерительные  ИППЛ-Л, ИППЛ-М Преобразователи напряженности импульсного электрического поля измерительные  ИППЛ-Л, ИППЛ-М Преобразователи напряженности импульсного электрического поля измерительные  ИППЛ-Л, ИППЛ-М Преобразователи напряженности импульсного электрического поля измерительные  ИППЛ-Л, ИППЛ-М Преобразователи напряженности импульсного электрического поля измерительные  ИППЛ-Л, ИППЛ-М Преобразователи напряженности импульсного электрического поля измерительные  ИППЛ-Л, ИППЛ-М Преобразователи напряженности импульсного электрического поля измерительные  ИППЛ-Л, ИППЛ-М Преобразователи напряженности импульсного электрического поля измерительные  ИППЛ-Л, ИППЛ-М Преобразователи напряженности импульсного электрического поля измерительные  ИППЛ-Л, ИППЛ-М Преобразователи напряженности импульсного электрического поля измерительные  ИППЛ-Л, ИППЛ-М Преобразователи напряженности импульсного электрического поля измерительные  ИППЛ-Л, ИППЛ-М Преобразователи напряженности импульсного электрического поля измерительные  ИППЛ-Л, ИППЛ-М Преобразователи напряженности импульсного электрического поля измерительные  ИППЛ-Л, ИППЛ-М Преобразователи напряженности импульсного электрического поля измерительные  ИППЛ-Л, ИППЛ-М Преобразователи напряженности импульсного электрического поля измерительные  ИППЛ-Л, ИППЛ-М Преобразователи напряженности импульсного электрического поля измерительные  ИППЛ-Л, ИППЛ-М Преобразователи напряженности импульсного электрического поля измерительные  ИППЛ-Л, ИППЛ-М Преобразователи напряженности импульсного электрического поля измерительные  ИППЛ-Л, ИППЛ-М Преобразователи напряженности импульсного электрического поля измерительные  ИППЛ-Л, ИППЛ-М Преобразователи напряженности импульсного электрического поля измерительные  ИППЛ-Л, ИППЛ-М

zakazat

Стоимость от 424 800 руб. *

Преобразователи напряженности импульсного электрического поля измерительные ИППЛ имеют несколько модификаций: ИППЛ-Л, ИППЛ-М, ИППЛ-Д и ИППЛ-Р и предназначены для измерения амплитудно-временных параметров импульсов напряженности электрического поля с длительностью фронта в наносекундном и субнаносекундном диапазонах, включая сверхкороткие электромагнитные импульсы с длительностью фронта до 5 пс, амплитудой до 1 МВ/м и частотой повторения до 1 ГГц.

Преобразователи ИППЛ имеет свидетельство RU.Е.35.003.А №42838 об утверждении типа средств измерений. Метрологическое обеспечение и поверка проводится в соответствии с государственной поверочной схемой по ГОСТ 8.540-2006.

line168

Контактные данные

8 (800) 350 25 51 доб. 3612
8 (495) 665 52 91

Стоимость оборудования

ИППЛ-Л

  Стандартный (модификация 2005г.):
н≈70 пс; Тдл≈4,5 нс;  длина кабеля ≤ 5 м)
от 424 800 руб.
  Стандартный (модификация 20016г.):
н≈55 пс; Тдл≈5,0 нс;  длина кабеля ≤ 5 м)
от 495 600 руб..
  Ультракороткого диапазона:
н≈20 пс ;Тдл≈1,5 нс; длина кабеля ≤ 1 м)
от 849 600 руб.
  Ультракороткого диапазона повышенной длительности измеряемого временного интервала (модификация 2017г.):
н≈20 пс; Тдл≈3,5 нс; длина кабеля ≤ 1 м)
от 1 026 600руб.
  Ультракороткого диапазона повышенной длительности измеряемого временного интервала и длины кабеля (модификация 2017г.):
н≈35 пс; Тдл≈3,5 нс; длина кабеля ≤ 5 м)
от 1 200 000 руб.
ИППЛ-М

  Стандартный:
н≈100 пс; Тдл до 15 нс; длина кабеля ≤ 5 м)
от 424 800 руб.
  Увеличенной длительности измеряемого временного интервала:
н≈100 пс ;Тдл до 30 нс; длина кабеля ≤ 5 м)
от 579 852 руб.
  Сверхбольшой длительности измеряемого временного интервала:
н≈150 пс ;Тдл более 30 нс; длина кабеля ≤ 5 м)
от 679 680 руб.
ИППЛ-Д

  Стандартный (без устройства подавления помех):
н≈100 пс; Тдл до 30 нс; длина кабеля ≤ 5 м)
от 520 380 руб.
  Стандартный:
н≈100 пс; Тдл до 30 нс; длина кабеля ≤ 5 м)
от 594 720 руб.
  Увеличенной длительности измеряемого временного интервала:
н≈100 пс ;Тдл до 60 нс; длина кабеля ≤ 5 м)
от 846 600 руб.
  Сверхбольшой длительности измеряемого временного интервала:
н≈250 пс ;Тдл до 150 нс; длина кабеля ≤ 5 м)
от 1 200 000 руб.
ИППЛ-Р

  Без устройства подавления помех:
н≈100 пс; Тдл до 1,5 нс; длина кабеля ≤ 5 м)
от 594 720 руб.
  С устройством подавления помех:
н≈150 пс; Тдл до 3,0 нс; длина кабеля ≤ 5 м)
от 849 600 руб.

* стоимость указана с учетом НДС

* стоимость измерительного преобразователя приведена для конкретного исполнения (Тн, Тдл, длина кабеля). Возможна доработка с целью увеличения Тн, Тдл, длины кабеля до требуемых значений. В этом случае цена договорная.


Технические характеристики

Коэффициент преобразования, В/(В/м)
10-1 ÷ 10-7
Пределы допускаемого значения погрешности измерения коэффициента преобразования, не более %
10 - 20
Время нарастания переходной характеристики между уровнями 0,1-0,9 от установившегося значения, пс
5 ÷ 1000
Длительность переходной характеристики по уровню 0,5 от установившегося значения, нс
0,1 ÷ 200
Границы допускаемой относительной погрешности измерений временных интервалов, %
10

Все поставляемое оборудование ВНИИОФИ прошло первичную поверку

Услуги

ФГУП «ВНИИОФИ» оказывает услуги по
поверке, калибровке средств измерений, аттестации методик проведения измерений

Приборы

В соответствии с положениями устава ФГУП «ВНИИОФИ» изготавливает и реализует высокоточные средства измерений

Метрологические характеристики могут уточняться в договорах на поставку конкретных средств измерений
