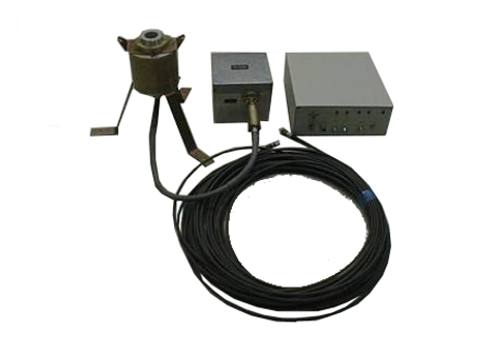

| Преобразователь импульсов тока грозового разряда измерительный ИП ГР – 120 |
|
|
|
| Преобразователь предназначен для измерения амплитудно-временных параметров импульсов силы тока в установках–имитаторах грозового разряда. |
|
| Описание |
|
Госреестр № 27810-04
|
Преобразователь предназначен для измерения амплитудно-временных параметров импульсов силы тока в установках–имитаторах грозового разряда.
Сертификат RU.Е.34.018.В №18788 об утверждении типа средств измерений.
Контактное лицо
Туркин Владимир Анатольевич
Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript
|
|
| Технические характеристики |
|
|
Амплитуда измеряемых импульсов тока, кА
|
10 ÷ 120
|
|
|
Коэффициент преобразования, В/А
|
(5,0 ÷ 9,0) x 10-6
|
|
|
Доверительные границы относительной погрешности измерения коэффициента преобразования при доверительной вероятности Р=0,95, не более
|
15 %
|
|
|
Амплитуда калибровки, В
|
1 ÷ 1,5
|
|
|
Время нарастания переходной характеристики по уровням 0,1-0,9 от амплитуды, нс
|
100 ÷ 150
|
|
|
Длительность переходной характеристики по уровню 0,5 от амплитуды, мкс
|
500 ÷ 600
|
|
|
Время непрерывной работы, час, не менее
|
4
|
|
|
Габаритные размеры, мм, не более:
первичный измерительный преобразователь
делитель напряжения
оптический преобразователь
фотоприемник
измерительный кабель
оптическая линия связи, длина не менее, м
|
100 x 150
50 x 150
200 x 200 x 200
300 x 300 x 100
500 x 25
50
|
|
|
|
|
|
