Системы предназначены для непрерывного мониторинга состояния объектов в жёстких условиях эксплуатации и основаны на применении волоконно-оптических датчиков на брэгговских решётках (ВОД БР)
Описание

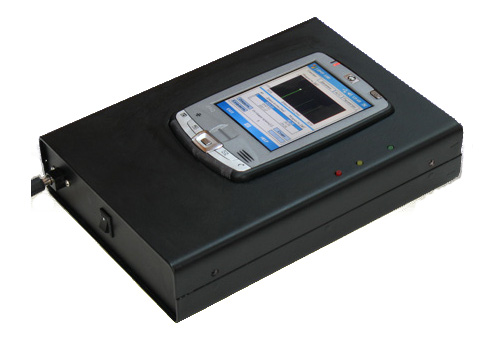

Информационно-измерительные системы мониторинга физических параметров объекта

cxema

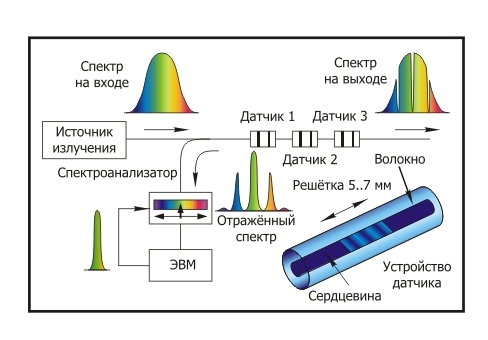

На рисунке показана система мониторинга состоянии объекта, включающая три волоконно-оптических датчика. Измерительная информация содержится в положении длин волн излучения, отражённого каждым волоконно-оптическим датчиком

zakazat

Производится под заказ, цена договорная

Информационно-измерительные системы мониторинга физических параметров объекта

line168

Контактные данные

8 (800) 350 25 51 доб. 3618
8 (495) 665 52 91
Преимущества системы мониторинга на ВОД БР
  1. Малый вес и габариты, возможность гибкого изменения расположения датчика в волокне обеспечивают малые затраты, высокую производительность при монтаже и простую адаптацию системы к разнообразным объектам. Отсутствие электропитания и использование нескольких десятков датчиков, сформированных в одном волокне, упрощают монтаж системы на объекте
  2. Высокая надёжность и долговечность в сочетании с малой погрешностью измерения и уникальной чувствительностью обеспечивают возможность непрерывного обнаружения малых деформаций конструкций объекта, благодаря чему при своевременном ремонте возможно существенное увеличение ресурса работы объекта и сокращение вероятности возникновения аварии
  3. Возможность работы в жёстких условиях эксплуатации при наличии агрессивных и электропроводящих сред, мощных электромагнитных помех, высоковольтного напряжения. Система способна выдерживать радиационное воздействие
Область применения

Системы предназначены для непрерывного мониторинга пространственно-временного распределения нагрузок и температур различных объектов:

  • корпуса судов подводных лодок, самолётов, космических аппаратов, дирижаблей, парашюты
  • конструкции зданий, сооружений, мостов, плотин, тоннелей
  • трубопроводы различного назначения (для трансформации нефти, нефтепроводов, газа, паропроводы электростанций, теплосети, водопроводы и т.д.)
  • мощные электрические генераторы и моторы, силовые трансформаторы, конструкции высоковольтных ЛЭП
Стоимость оборудования

Квази-распределённые системы мониторинга состояния объектов

Производится под заказ, цена договорная

Технические характеристики

Количество датчиков
до 15 (до 240 в системе с 16 каналами)
Расстояние между датчиками
более 50 мм.
Диапазон измерения деформации
+1%..-1%
Абсолютная погрешность измерения деформации
0,001 %
Погрешность измерений температур
±1С°
Частота опроса всего набора датчиков, не менее, Гц
1
Диапазон рабочих температур
-40..+150ºС
Программное обеспечение системы может быть интегрировано в программное обеспечение заказчика
