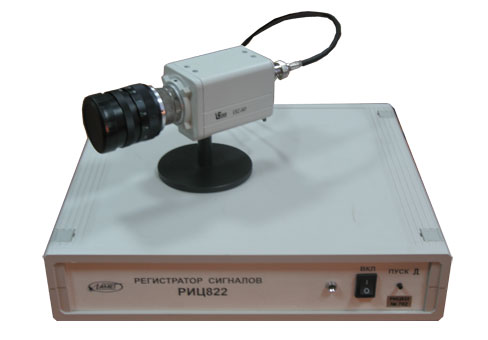

Распределение интенсивности лазерного излучения фиксируется черно-белой телекамерой и вводится в компьютер, производящий обработку и отображение информации в различных вариантах, выбираемых оператором.

Описание



Госреестр № 19478-00

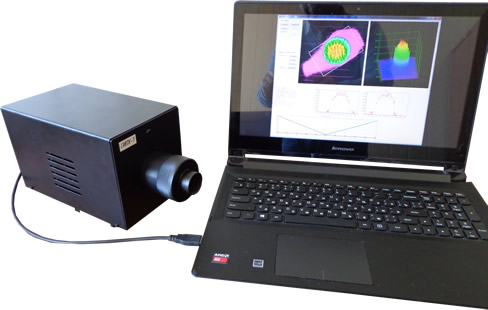

siph1

Применяется:

  • при испытаниях, сертификации широкого класса лазеров;
  • в научно-исследовательских лазерных лабораториях;
  • в центрах коллективного пользования;
  • для контроля профиля пучка технологических лазеров, лазерных дальномеров, локаторов, подсветчиков цели, высотомеров и т.д.

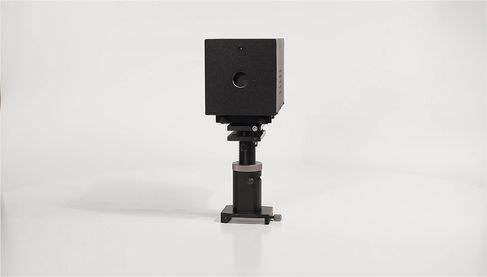

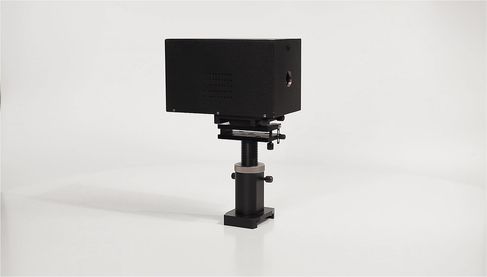

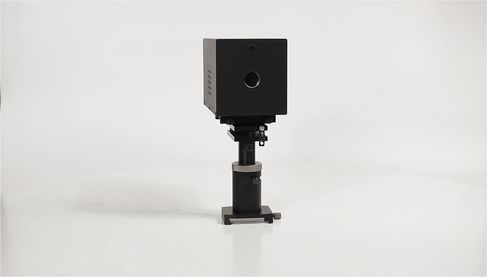

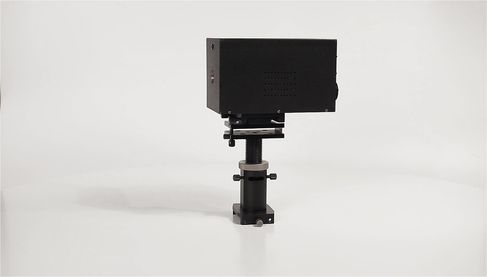

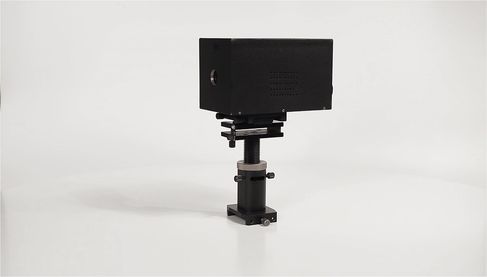

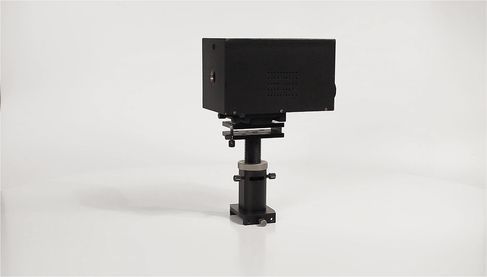

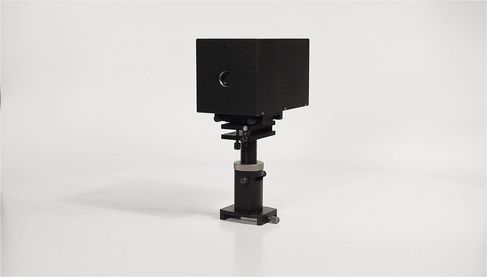

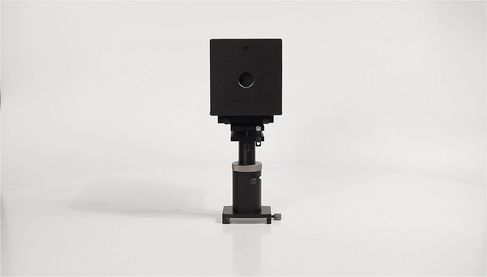

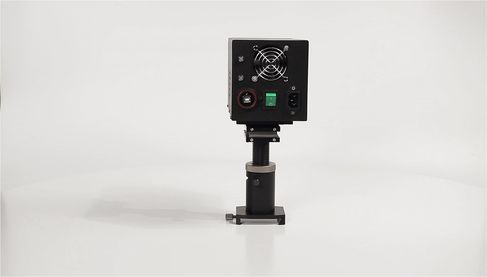

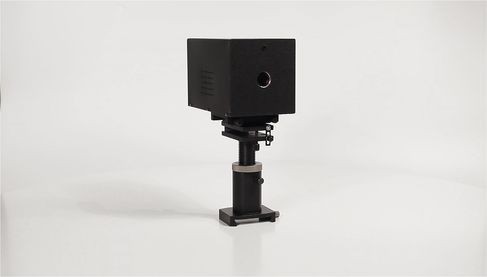

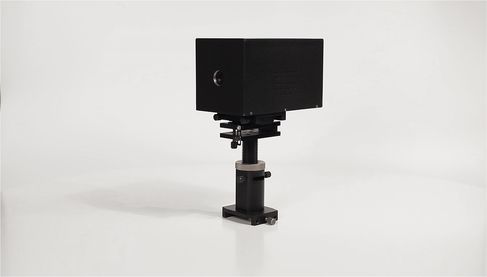

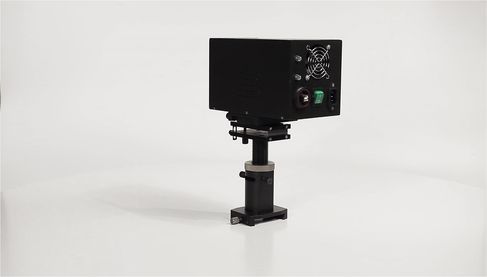

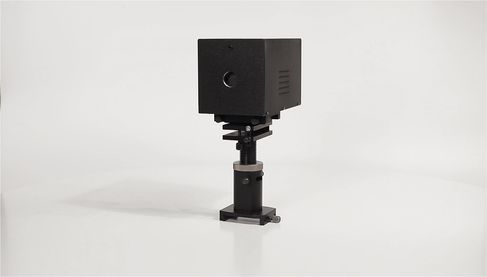

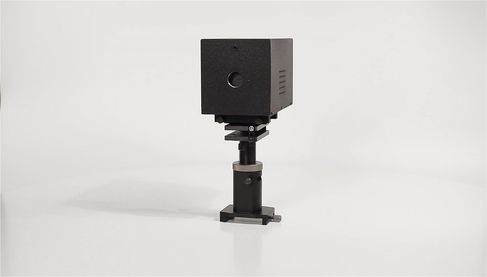

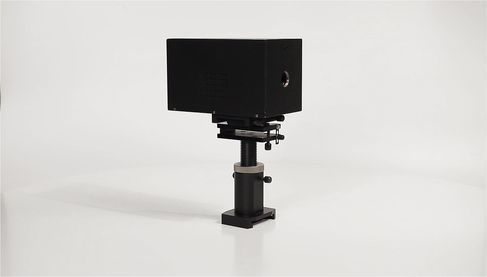

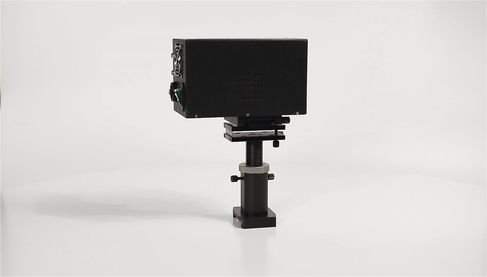

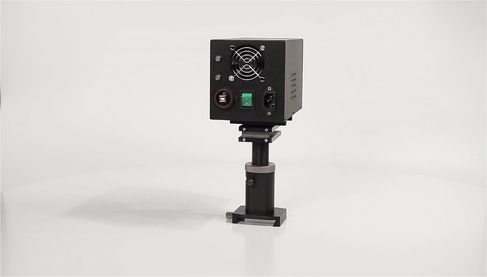

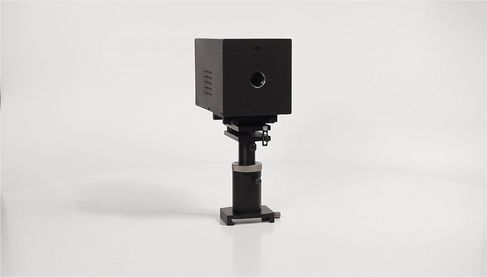

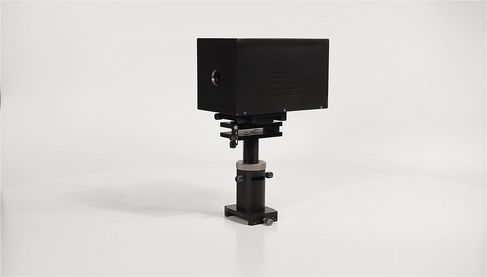

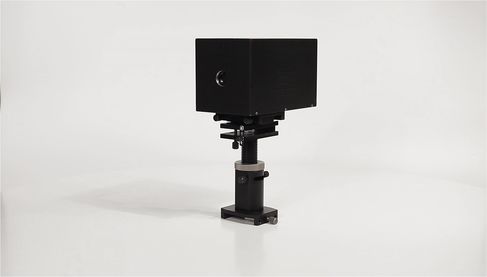

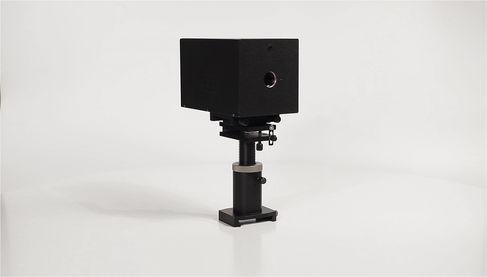

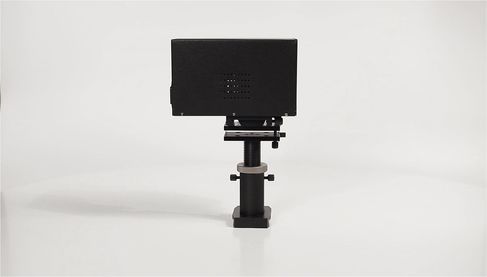

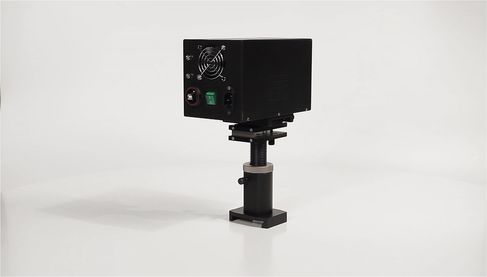

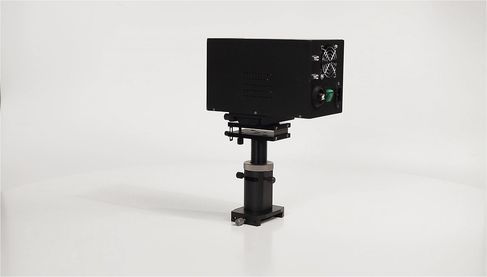

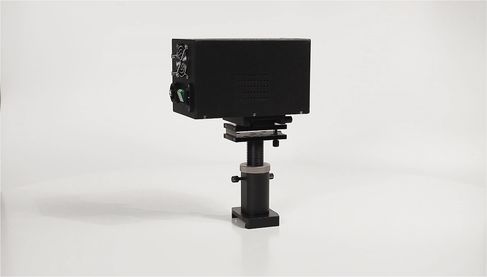

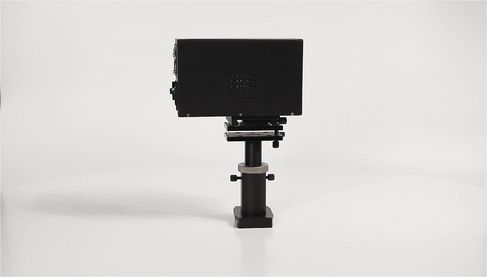

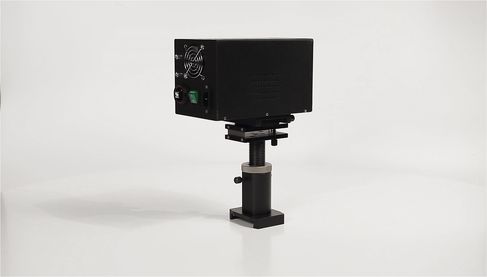

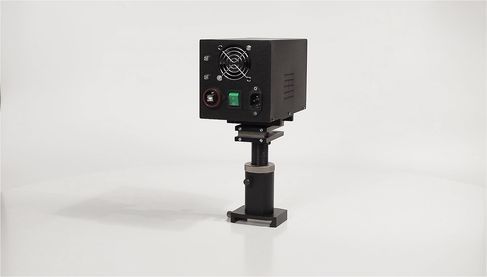

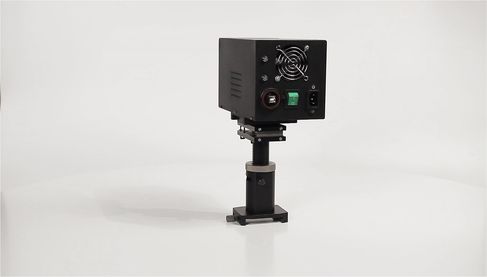

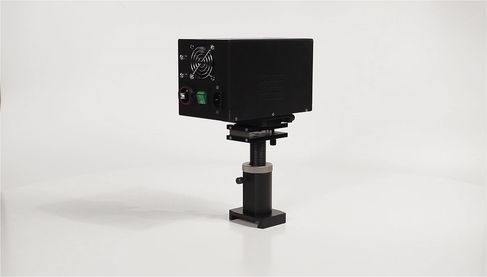

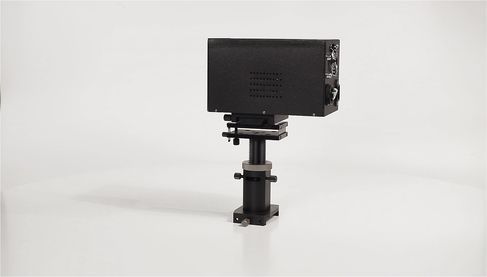

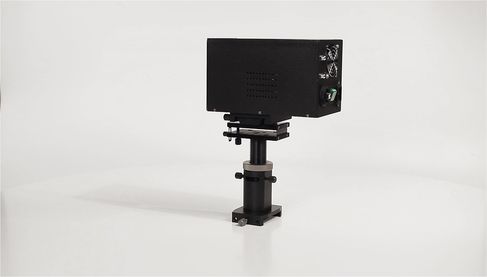

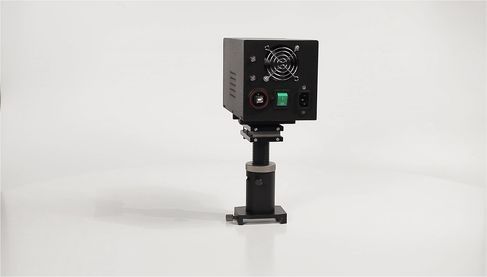

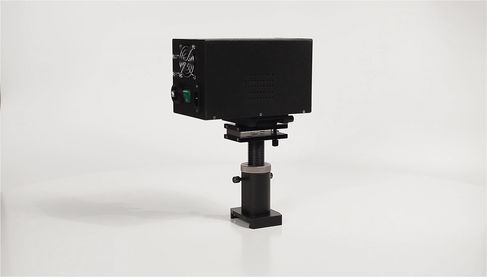

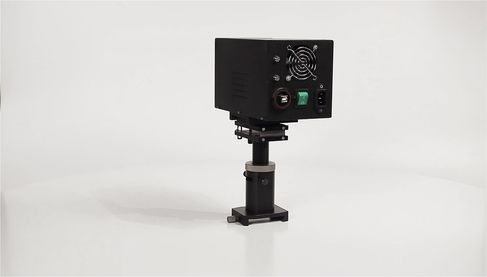

3D-обзор СИПХ-1

СИПХ-1 СИПХ-1 СИПХ-1 СИПХ-1 СИПХ-1 СИПХ-1 СИПХ-1 СИПХ-1 СИПХ-1 СИПХ-1 СИПХ-1 СИПХ-1 СИПХ-1 СИПХ-1 СИПХ-1 СИПХ-1 СИПХ-1 СИПХ-1 СИПХ-1 СИПХ-1 СИПХ-1 СИПХ-1 СИПХ-1 СИПХ-1 СИПХ-1 СИПХ-1 СИПХ-1 СИПХ-1 СИПХ-1 СИПХ-1 СИПХ-1 СИПХ-1 СИПХ-1 СИПХ-1 СИПХ-1 СИПХ-1 СИПХ-1 СИПХ-1 СИПХ-1 СИПХ-1 СИПХ-1 СИПХ-1 СИПХ-1 СИПХ-1 СИПХ-1 СИПХ-1 СИПХ-1

zakazat

Производится под заказ, цена договорная

Основные измеряемые параметры:

  • Распределение интенсивности лазерного излучения по сечению пучка
  • Координаты энергетического центра и максимума интенсивности
  • Ширина пучка (по 5 критериям)
  • Угол расходимости пучка (по 5 критериям)
  • Вторые моменты распределения интенсивности
  • Параметры проекций распределения интенсивности
  • Максимальная и осевая интенсивность пучка

Принцип работы:

Распределение интенсивности лазерного излучения фиксируется ПЗС-матрицей и преобразуется в цифровую форму, после чего вводится в компьютер. Компьютер (ноутбук, входящий в состав СИПХ-1) обеспечивает, согласно штатному программному обеспечению, обработку и отображение информации в различных вариантах, выбираемых оператором.

СИПХ-1 зарегистрирован в Госреестре под № 19478 и имеет сертификат об утверждении типа СИВН № 7695.

line168

Контактные данные

8 (800) 350 25 51 доб. 3608
8 (495) 665 52 91


 Стоимость оборудования

СИПХ-1
Производится под заказ, цена договорная

Технические характеристики


Спектральный диапазон, мкм
0,4 ÷ 1,1
Уровни ОРПЭ при определении ширины лазерного пучка, отн. ед.
0,1; 0,5; 0,865; 0,9
Диапазон значений ширины лазерного пучка, мм.
5 ÷ 20
Диапазон значений угла расходимости входного лазерного пучка*, мрад.
0,5 ÷ 12
Диапазон значений длительности входных лазерных импульсов, с
1•10-8÷5•10-2
Разрешение сенсора, пикселей
532×520
Динамический диапазон, Дб.
40
Квантовая эффективность сенсора
80% (0,532 мкм.); 10% (1,064 мкм.)
Межповерочный интервал, мес.
12
Время подготовки к работе, мин. не более
1
Время полного измерения с усреднением по 10 наблюдениям, с, не более
30
Диапазон рабочих температур, 0С
от +10 до +35
Погрешность измерений угла расходимости, не более
5•10-2
Погрешность измерений угла ширины пучка, не более
5•10-2
*Измерения угла расходимости производятся методом фокального пятна с использованием длиннофокусной линзы, которая не входит в комплект поставки прибора
