ФГУП «ВНИИ Оптико-Физических Измерений обеспечивает поставку по заказам, обучение персонала работе с установкой, первичную и периодическую поверки, гарантийное и послегарантийное обслуживание.
Описание

Госреестр № 21592-06

Меры акустической длины пути

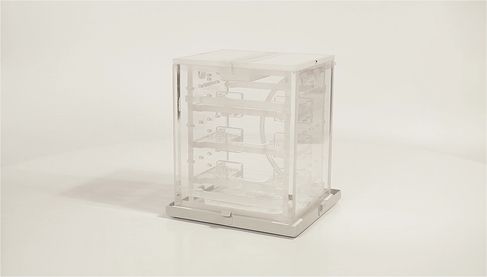

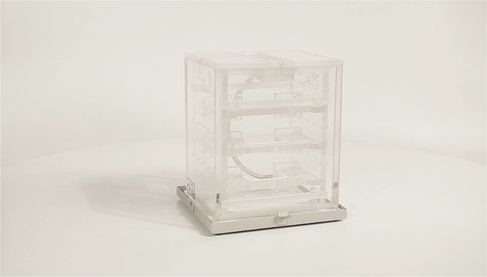

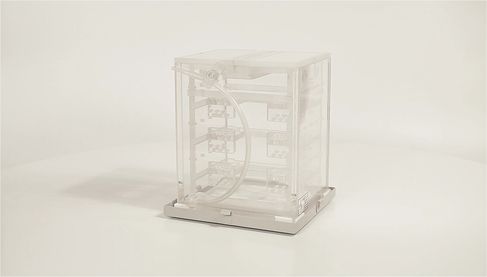

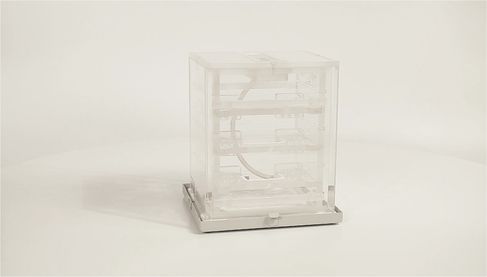

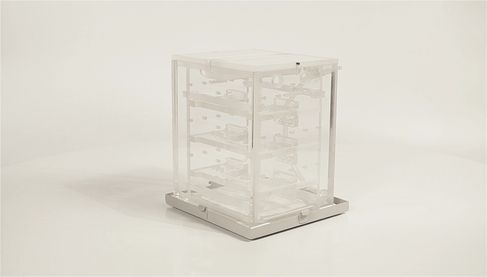

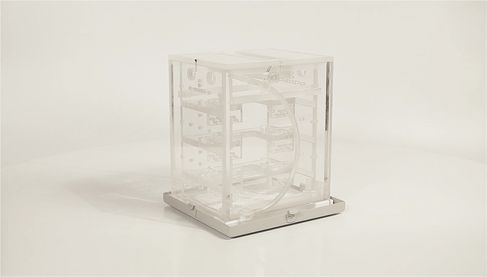

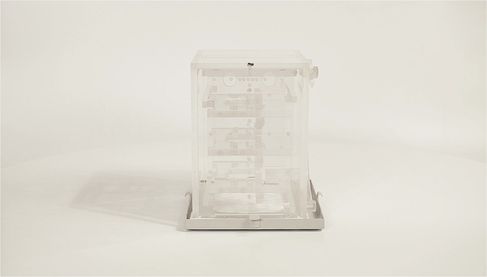

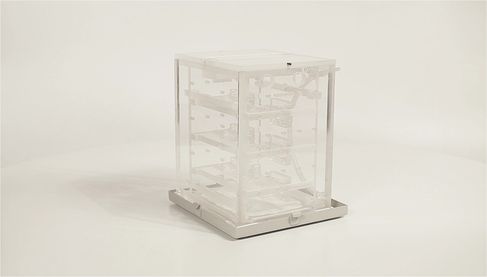

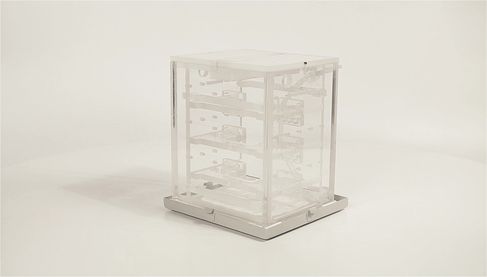

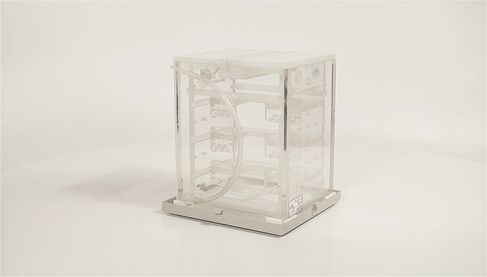

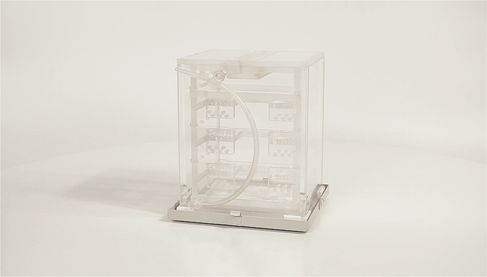

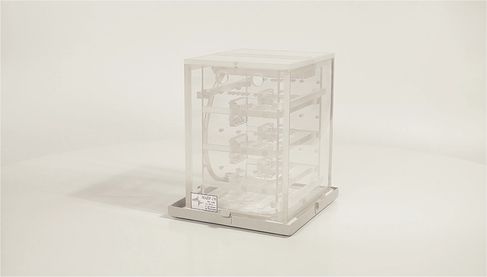

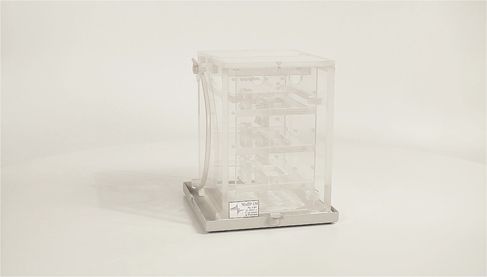

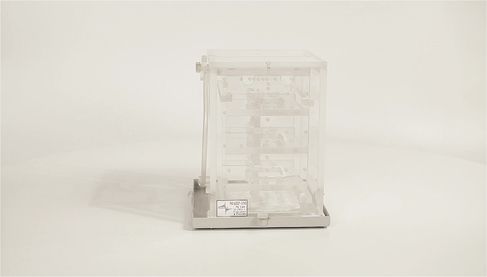

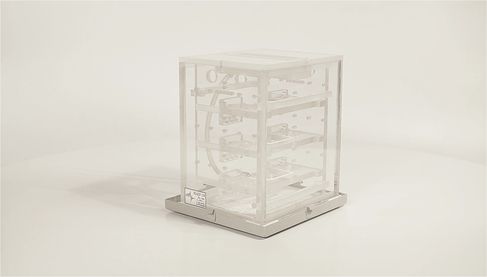

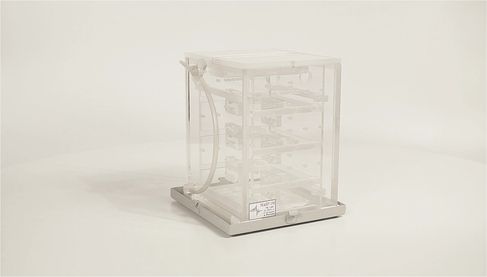

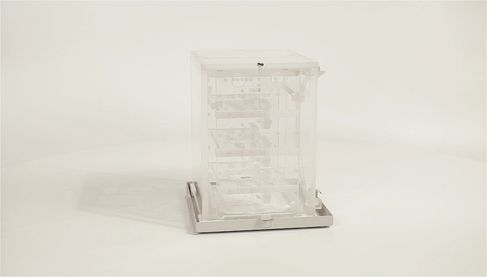

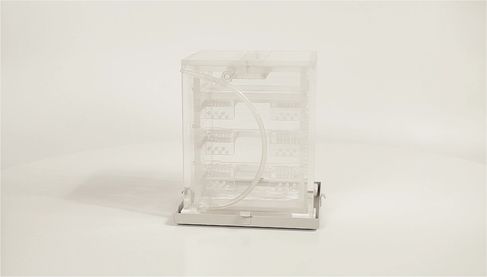

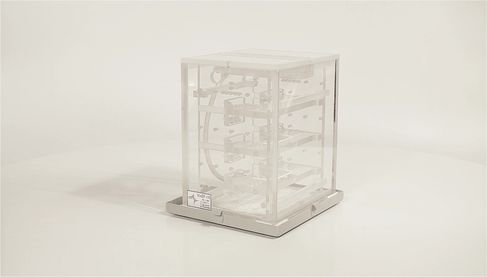

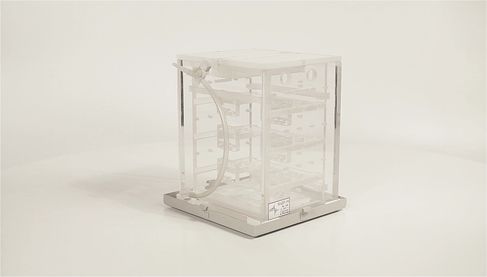

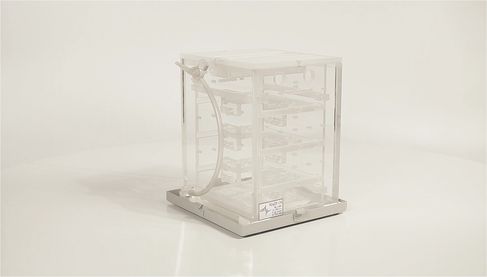

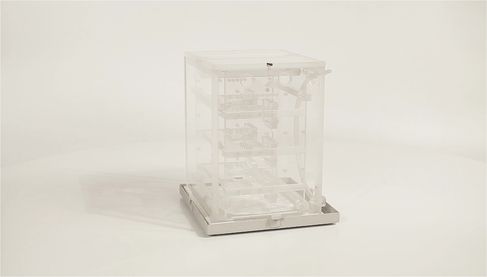

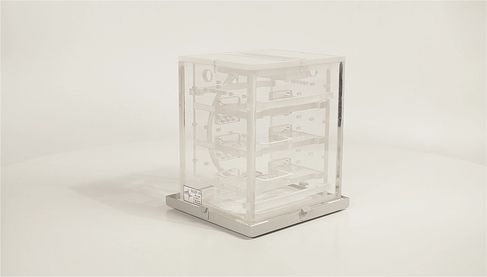

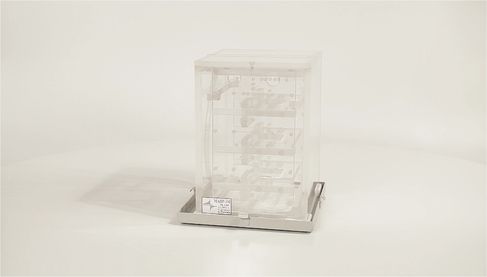

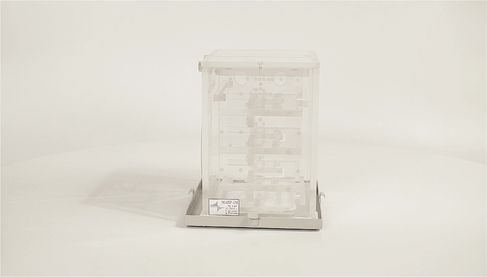

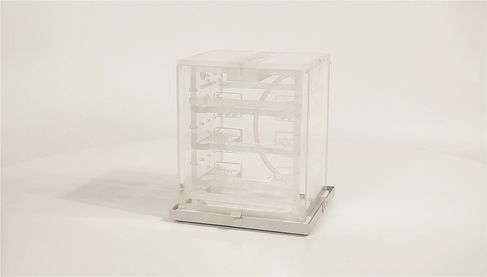

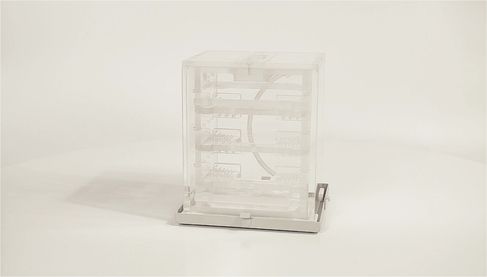

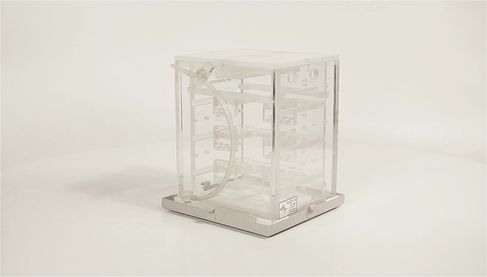

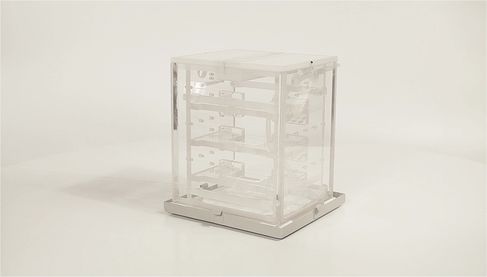

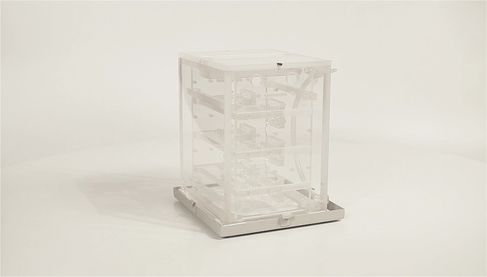

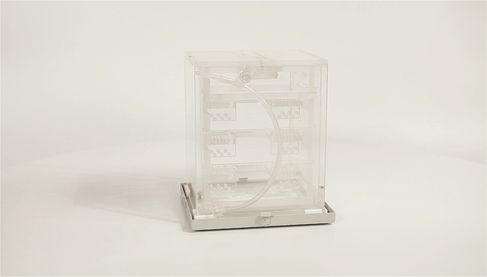

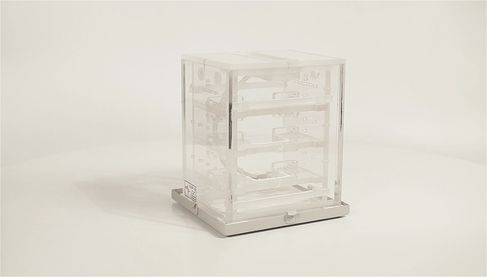

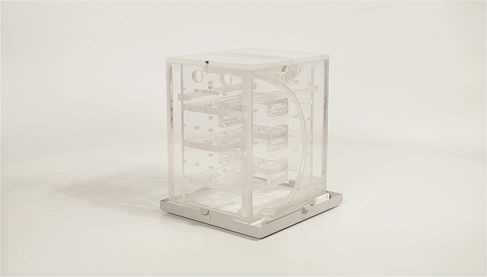

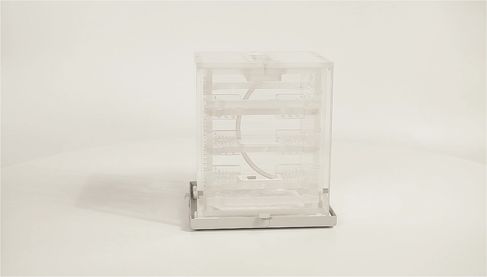

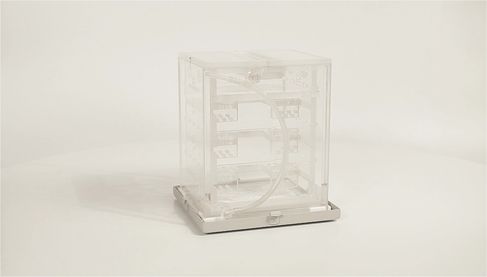

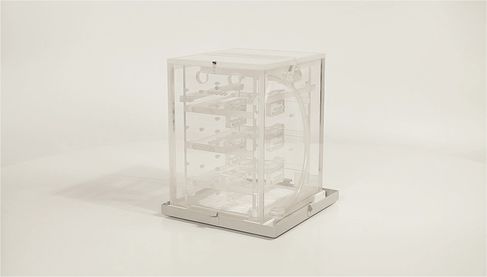

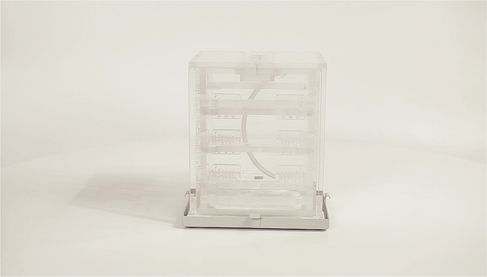

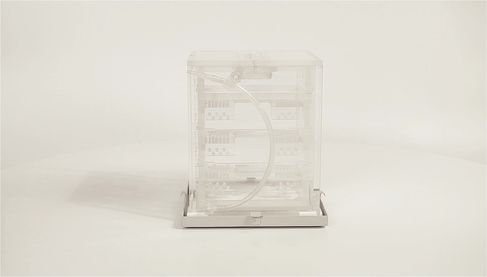

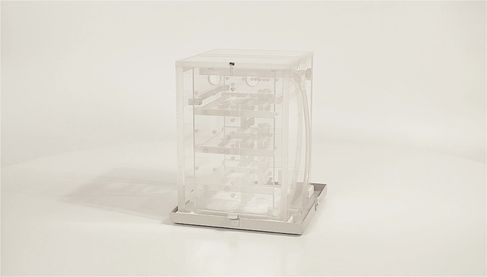

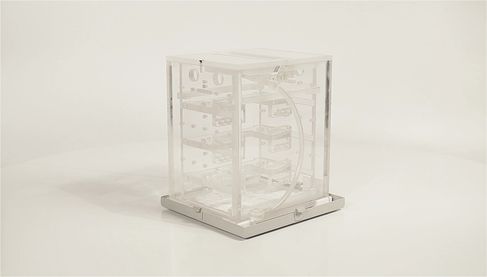

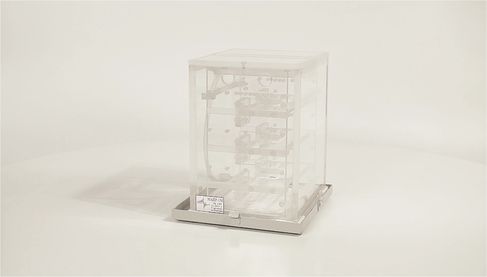

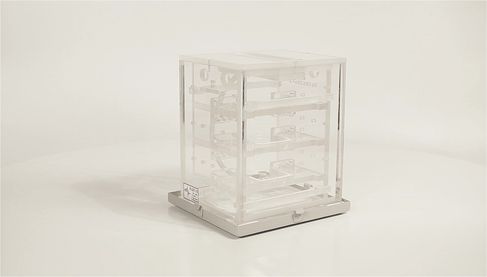

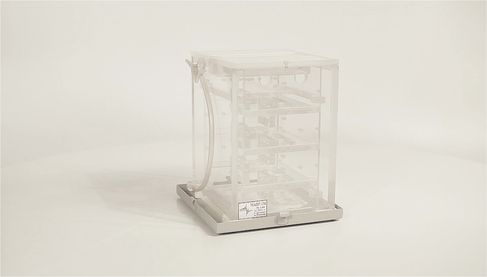

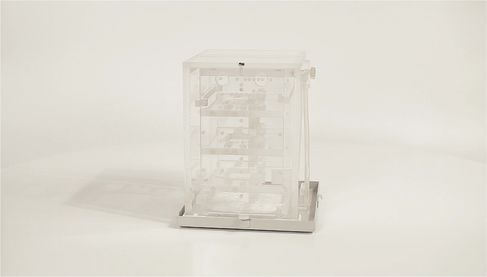

3D-Обзор МАПР-1М

Мера акустической длины пути МАПР-1М Мера акустической длины пути МАПР-1М Мера акустической длины пути МАПР-1М Мера акустической длины пути МАПР-1М Мера акустической длины пути МАПР-1М Мера акустической длины пути МАПР-1М Мера акустической длины пути МАПР-1М Мера акустической длины пути МАПР-1М Мера акустической длины пути МАПР-1М Мера акустической длины пути МАПР-1М Мера акустической длины пути МАПР-1М Мера акустической длины пути МАПР-1М Мера акустической длины пути МАПР-1М Мера акустической длины пути МАПР-1М Мера акустической длины пути МАПР-1М Мера акустической длины пути МАПР-1М Мера акустической длины пути МАПР-1М Мера акустической длины пути МАПР-1М Мера акустической длины пути МАПР-1М Мера акустической длины пути МАПР-1М Мера акустической длины пути МАПР-1М Мера акустической длины пути МАПР-1М Мера акустической длины пути МАПР-1М Мера акустической длины пути МАПР-1М Мера акустической длины пути МАПР-1М Мера акустической длины пути МАПР-1М Мера акустической длины пути МАПР-1М Мера акустической длины пути МАПР-1М Мера акустической длины пути МАПР-1М Мера акустической длины пути МАПР-1М Мера акустической длины пути МАПР-1М Мера акустической длины пути МАПР-1М Мера акустической длины пути МАПР-1М Мера акустической длины пути МАПР-1М Мера акустической длины пути МАПР-1М Мера акустической длины пути МАПР-1М Мера акустической длины пути МАПР-1М Мера акустической длины пути МАПР-1М Мера акустической длины пути МАПР-1М Мера акустической длины пути МАПР-1М Мера акустической длины пути МАПР-1М Мера акустической длины пути МАПР-1М Мера акустической длины пути МАПР-1М Мера акустической длины пути МАПР-1М Мера акустической длины пути МАПР-1М Мера акустической длины пути МАПР-1М

zakaz

Производится под заказ, цена договорная

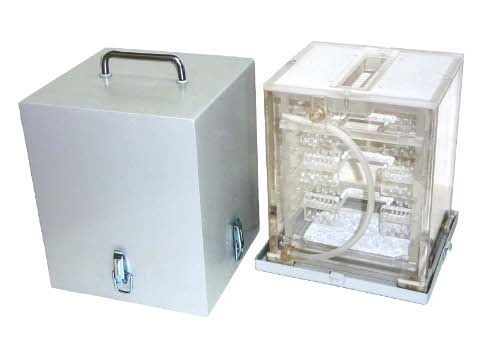

Мера акустической длины пути МАПР-1М предназначена для проверки характеристик ультразвуковых диагностических приборов и систем со сканированием типа А и В с линейными и конвексными датчиками в части оценки погрешности измерения расстояний и определения разрешающей способности в продольном и в поперечном направлениях.

line168

Контактные данные

8 (800) 350 25 51 доб. 3610
8 (495) 665 52 91
Стоимость оборудования

МАПР-1М
Производится под заказ, цена договорная


Технические характеристики

Расстояние между нитевидными мишенями, предназначенными для измерения линейных размеров:
- в продольном направлении, мм
- в поперечном направлении, мм


20
30
Пределы допускаемой основной относительной погрешности задания расстояний между мишенями, %, не более:
- в продольном направлении
- в поперечном направлении


±0,75
±0,5
Расстояния между нитевидными мишенями блока мишеней БМ-1 в каждой из 6-и групп (по шесть мишеней), предназначенных для определения разрешающей способности в продольном и поперечном направлениях, мм
0,25; 0,5; 1,0; 2,0; 4,0
Пределы относительной погрешности измерения разрешающей способности в продольном и поперечном направлениях меры акустической длины пути, %, не более
±10
Расстояния в продольном и поперечном направлениях между нитевидной мишенью, мм
- 1 и нитевидными мишенями б, г, д
- 1 и мишенями а, в, е


8
15
Пределы допускаемой основной отностительной погрешности задания расстояний между мишенями в продольном и поперечном направлениях, %, не более
± 0,75
Диаметры мишеней, мм
0,1±0,02
Габаритные размеры, мм, не более
210х205х250
Масса, кг, не более:
- без воды в ванне акустической
- футляр

4,5
2,5
Объем, доливаемый в ванну акустическую дегазированный дистиллированной воды перед использованием мер МАПР-1М, л., не более
6,0
Условия эксплуатации - температура окружающей среды, °C
от 20 до 24
Условия транспортировки:
- температура окружающей среды, °C
- относительная влажность воздуха, %

от 5 до 40
25


Услуги

ФГУП «ВНИИОФИ» оказывает услуги по
поверке, калибровке средств измерений, аттестации методик проведения измерений

Приборы

В соответствии с положениями устава ФГУП «ВНИИОФИ» изготавливает и реализует высокоточные средства измерений

Метрологические характеристики могут уточняться в договорах на поставку конкретных средств измерений
